BRUKSANVISNING H-DS 400 Herkules

3. Formålsbestemt anvendelse

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

9. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

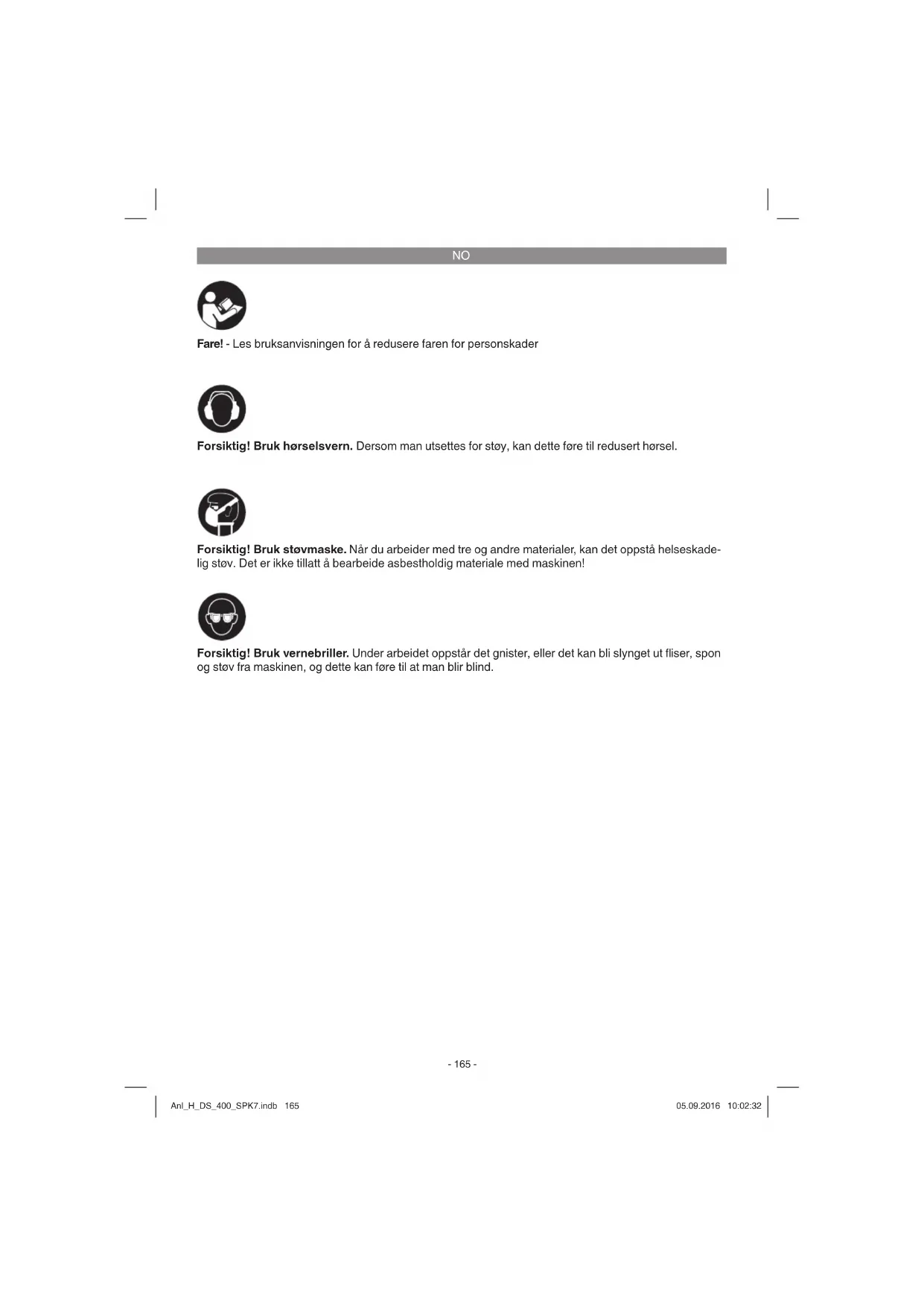

Fare! - Les bruksanvisningen for å redusere faren for personskader

Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen!

Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

Spesielle sikkerhetsinstrukser

• Kontroller om funksjonen til de bevegelige delene fungerer forskriftsmessig, og at delene ikke har kilt seg fast eller er blitt skadet. Alle deler må være korrekt monterte og oppfylle alle gjeldende krav, slik at man er garantert at verktøyet fungerer forskriftsmessig under drift.
• Skadete sikkerhetsanordninger og deler må umiddelbart repareres eller skiftes ut forskriftsmessig av et autorisert spesialisert verksted, hvis det ikke er opplyst om noe annet i bruksanvisningen.
• La et kundeserviceverksted skifte ut brytere som har fått skader.
• Dette verktøyet svarer til gjeldende sikkerhetsforskrifter.
• Stå alltid foran maskinen, slik at du alltid har god oversikt.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen

1. PÅ/AV-bryter
2. Gummiføtter
3. Vingeskrue
4. Vinkelskala
5. Fotplate
6. Slipefl ate
7. Tverrgående anlegg
8. Støttefot
9. Slipebändstrammer
10. Fingerskrue for innstilling av slipebånd
11. Slipebånd
12. Anleggsskinne
13. Slipetallerken
14. Slipebord
15. Fastspenningsskrue for slipebord
16. Kunststoff beskyttelse

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må de legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiyelsestabellen i serviceinformasjonen helt bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Frittståendebänd-/tallerkensliper
2X Slipepapir
• Bruksanvisning
• Sikkerhetsinstrukser

NO

3. Formålstjenlig bruk

Bånd- og tallerkensliperen brukes til sliping av alle sorter tre, i samsvar med størrelsen på maskinen.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig.

Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener maskinen ansvarlig.

Det skal kun brukes slipebånd som er egnet for maskinen, det vil si som svarer til de referansedata som er angitt i denne bruksanvisningen.

Forskriftsmessig bruk innebærer også at sikkerhetsinstruksene overholdes, og at monteringsveiledningen og instruksjonene om bruk i bruksanvisningen følges. Personer som betjener og vedlikeholder maskinen, må være fortrolig med den og være instruert om mulige risikoer.

I tillegg skal gjeldende ulykkesforebyggende forskrifter overholdes strengt.

Andre allmenne regler innenfor det arbeidsmedisinske og sikkerhetstekniske området skal overholdes.

Dersom det utføres endringer på maskinen, fraskriver produsenten seg produktansvaret og ansvaret for skader som måtte oppstå på grunn av dette.

Selv om maskinen brukes forskriftsmessig, kan man ikke helt utelukke spesielle resterende risikofaktorer. På grunn av maskinens konstruksjon og oppbygging kan følgende risikopunkter oppstå:

- Helseskadelige emisjoner av trestøv ved bruk i lukkede rom.

- Maskinens roterende deler kan av hensyn til funksjonene ikke kapsles inn med deksler. Derfor må du håndtere maskinen omentenksomt og holde arbeidsstykket godt fast for å hindre at det sklir ut av stilling, for det kan føre til at hendene dine kommer i berøring med slipebåndet.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

4. Tekniske data

Spenning .... 230 V \~ 50 Hz Eff ekt .... 375 watt S2 30 min

Turtall ubelastet n0 ....1450 min ^1 Slipetallerken ∅ .... 150 mm

Innkoplingstiden S2 30 min (korttidsdrift) indikerer at motoren med nominell eff ekt (375 W) kun må belastes kontinuerlig i den tiden som er angitt på merkeplaten (30 min). I motsatt fall vil den bli for varm. I løpet av pausen avkjøles motoren igjen til sin opprinnelige temperatur.

Fare!

Støy og vibrasjoner

Støy- og vibrasjonsverdiene ble målt i samsvar med EN 61029.

Lydtrykknivå L _pA 79 dB (A)

Usikkerhet K _pA ......3 dB

Lydeff ektnivå L _WA 92 dB (A)

Usikkerhet K_WA ......3 dB

Bruk hørselsvern.

Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 61029.

Emisjonsverdi for vibrasjoner a_h ≤ 2,5 m/s ^2 Usikkerhet K = 1,5 m/s ^2

Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontroll-prosedyre og kan endre seg, avhengig av hvordan og til hva elektroverktøyet brukes, og i unntakstilfeller kan emisjonen ligge over angitt verdi.

Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet.

NO

Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belastningen.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
• Slå av maskinen när den ikke er i bruk.

Forsiktig!

Resterende risikoer

Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

1. Lungeskader dersom man ikke bruker en egnet støvmaske.
2. Hørselsskader dersom man ikke bruker egnet hørselsvern.
3. Helseskader som kan resultere av vibrasjönene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

5. Før igangsetting

Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

Advarsel!

Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.

• Før maskinen settes i drift, må alle deksler og sikkerhetsinnretninger være montert på forskriftsmessig måte.
• Slipebåndet og slipetallerkenen må kunne bevege seg fritt.
• Når du sager tre som har vært bearbeidet tidligere, må du være oppmerksom på fremmedlegemer som f.eks. spiker eller skruer osv.
• Før du betjener PÅ/AV-bryteren, må du kontrollere at slipepapiret er korrekt montert, og bevegeligheten til de bevegelige delene.

5.1 Sette sammen maskinen. (fi g. 1 - 6)

• Stikk gummiføttene (2) inn på fotplaten (5)
- Fest kunststoffbeskyttelsen (16) med skruene (17). (fig. 2)
- Sett slipetallerkenen (13) inn på akselen. (fig. 3)
- Trekk skruen (18) til med unbrakonøkkelen (19) for å sikre slipetallerkenen (13). (fig. 3/4)
• Monter den nedre skivebeskyttelsen (20) med skruene (21). (fig. 4)
- Monter slipebordet (14) og sikre det med skruen (15). (fig. 5) Slipebordet (14) kan justeres trinnsløst fra 0° til 45° ved hjelp av gjæringsskalaen (23) og vingeskruen (22). Det justerbare tverrgående anlegget (7) sørger for at arbeidsstykket kan føres sikkert.

OBS! Slipetallerkenen (13) må kunne rotere fritt, men avstanden mellom slipebordet (14) og slipetallerkenen (13) må ikke være større enn 1,6 mm.

- Sett anleggsskinnen (12) på og fest den med skruene (24) og (25). (fig. 6)

OBS! Slipebåndet (11) må kunne bevege seg fritt.

5.2. Utskiftning av slipebånd (11) (fi g. 7 - 9)

• Fjern skruene (25) og (26).
• Ta av slipebåndbeskyttelsen (27).
- Beveg slipebändstrammeren (9) mot høyre for å slakke slipebåndet (11).

• Ta slipebåndet (11) av mot baksiden.

- Monter det nye slipebåndet igjen i motsatt rekkefølge.

OBS! Vær oppmerksom på rotasjonsretningen: på huset (28) og på innsiden av slipebåndet!

5.3. Innstilling av slipebånd (11) (fi g. 1)

• Skyv slipebåndet (11) sakte i rotasjonsretningen for hånd.
• Slipebåndet (11) må forløpe midt på slipeflaten (6). Hvis dette ikke er tilfelle, kan det etterjusteres ved hjelp av fingerskruen (10).

5.4. Justering av slipebåndets (11) slipestilling (fi g. 10/11)

• Løsne de to mutrene (29).
- Beveg slipebåndet (11) oppover til ønsket stilling.
- Trekk mutrene (29) til igjen for å feste det i denne stillingen.
- I denne stillingen kan slipebordet monteres som underlag for arbeidsstykket. Når dette skal gjøres, må det skyves inn i hullet i holderøret (31) og festes med skruen (30).

NO

5.5. Skifte slipepapir på slipetallerkenen (13) Demonter den nedre skivebeskyttelsen (20) ved å fjerne de 3 skruene (21) (fi gur 4). Trekk slipepapiret av slipetallerkenen (13) og monter det nye slipepapiret (festes med borrelås).

6. Bruk

6.1. PÅ/AV-bryter (fi g. 1)

• Slipetallerkenen kan koples inn ved at den grønne trykknappen „1“ (1) trykkes.
• Den røde trykknappen „0“ (1) må trykkes for å kople slipetallerkenen ut igjen.

6.2. Sliping

• Hold alltid arbeidsstykket godt fast under slipingen.
• Ikke utøv stort press.
• Arbeidsstykket bør beveges fram og tilbake på slipebåndet eller på slipeplaten under slipingen. Da forhindres det at slipepapiret slites ned bare på en side!
  Viktig! Trestykker bør alltid slipes med møns- teret i trevirket, slik at oppflising forhindres.

OBS!

Dersom slipeskiven eller slipebåndet blokkeres under arbeidet, må du fjerne arbeidsstykket og vente til maskinen igjen har kommet opp i maksimalt turtall.

7. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

8.1 Rengjøring

- Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med

lavt trykk.

• Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.

8.2 Vedlikehold

Det befi nner seg ingen deler som kan vedlikeholdes inne i maskinen.

8.3 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opplysninger angis:

• Maskintype
  • Maskinensartikkelnummer
  • Maskinensidentifikasjonsnummer
  • Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsøpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

10. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

11. Transport

Dersom du ønsker å transportere maskinen til et annet sted, må du kople maskinen fra nettet og stille den opp på et annet sted som er beregnet på dette.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler*
Forbruksmateriale/ forbruksdeler* Slipepapir, slipebånd
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

- Virket maskinen noen gang, eller var den defekt helt fra start av?

- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?

Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
