H-DS 200 - Slipemaskin Herkules - Gratis bruksanvisning og manual

Produkttype	Dobbel kvern / Kvernbenk
Merke	Herkules
Modell	H-DS 200
Merkespenning	230 V ~ 50 Hz
Inntakseffekt	250 W (S1) / 400 W (S6 10%)
Tomgangshastighet	2980 o/min
Slipeskivediameter	200 mm
Slipeskivetykkelse	25 mm
Slipeskiveboring	32 mm
Maks. periferihastighet	35 m/s
Vekt	12,2 kg
Lydtrykknivå (LpA)	83,3 dB(A) med usikkerhet 3 dB
Lydeffektnivå (LWA)	96,3 dB(A) med usikkerhet 3 dB
Driftsmodus	S6 10% (10 min drift, 90% uten belastning)
Hovedfunksjoner	Grov- og finsliping av metaller, plast og andre materialer
Sikkerhetsinnretninger	Beskyttelsesglass, justerbart gnistvern, beskyttelsesdeksel, emnestøtte
Vedlikehold og rengjøring	Rengjør med en fuktig klut og mild såpe; blås ut ventilasjonsspalter
Slitedeler	Slipeskiver (utskiftbare)
Garanti	60 måneder (på vilkår)
Opprinnelsesland	Tyskland (ISC GmbH)

Ofte stilte spørsmål - H-DS 200 Herkules

Hvordan bytte slipeskive på H-DS 200?

Koble fra apparatet. Fjern de 3 skruene på sidedekselet (B) og ta det av. Løsne mutteren (D) mens du holder den motsatte mutteren. OBS: venstre gjenger er venstre, høyre er høyre. Fjern flensen (C), bytt slipeskive (5), sett tilbake flensen og skru mutteren for hånd. Stram ved å holde skiven med en klut. Sett på dekselet igjen.

Hvordan justere gnistvernet?

Bruk justeringsskruen (10) for å flytte gnistvernet (3) nærmere slipeskiven (5) med maksimalt 2 mm avstand. Kontroller og juster periodisk for å kompensere for slitasje på skiven.

Hvilke sikkerhetstiltak må tas?

Bruk alltid vernebriller, støvmaske og hørselsvern. Arbeid ikke på materialer som inneholder asbest. Koble fra støpselet før justering eller vedlikehold.

Hva er lydnivået til denne kvernen?

Lydtrykknivået er 83,3 dB(A) og lydeffektnivået er 96,3 dB(A). Det er påbudt å bruke hørselvern.

Kan kvernen brukes til polering?

Ja, for presisjonsarbeid bruk en finkornet slipeskive. For grovarbeid bruk en grovkornet skive. Plasser emnet på støtten (7) og før det forsiktig inn.

Hvordan vedlikeholde kvernen H-DS 200?

Koble alltid apparatet fra strømmen før rengjøring. Rengjør beskyttelsesinnretninger, ventilasjonsspalter og hus med en fuktig klut og litt såpe. Ikke bruk aggressive rengjøringsmidler. Unngå at vann trenger inn.

Hva gjør jeg hvis slipeskiven låser seg under arbeid?

Fjern umiddelbart arbeidsstykket og vent til skiven når full hastighet igjen før du fortsetter.

Hvor kan jeg finne reservedeler?

Reservedeler kan bestilles på nettsiden www.isc-gmbh.info. Oppgi apparattype, artikkelnummer og identifikasjonsnummer, samt delens nummer.

Hvordan kaste kvernen ved endt levetid?

Kast ikke apparatet i husholdningsavfallet. Lever det på en egnet innsamlingsplass for resirkulering i henhold til EU-direktiv 2012/19/EF.

Hvilke tilbehør følger med apparatet?

Leveransen inneholder: en kvernbenk med 2 slipeskiver, et beskyttelsesglass med gnistvern, en emnestøtte med monteringsskruer, bruksanvisning og sikkerhetsinstruksjoner.

BRUKSANVISNING H-DS 200 Herkules

3. Formålsbestemt anvendelse

5.3 Montering af emnestøtter (fi g. 6)

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

9. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

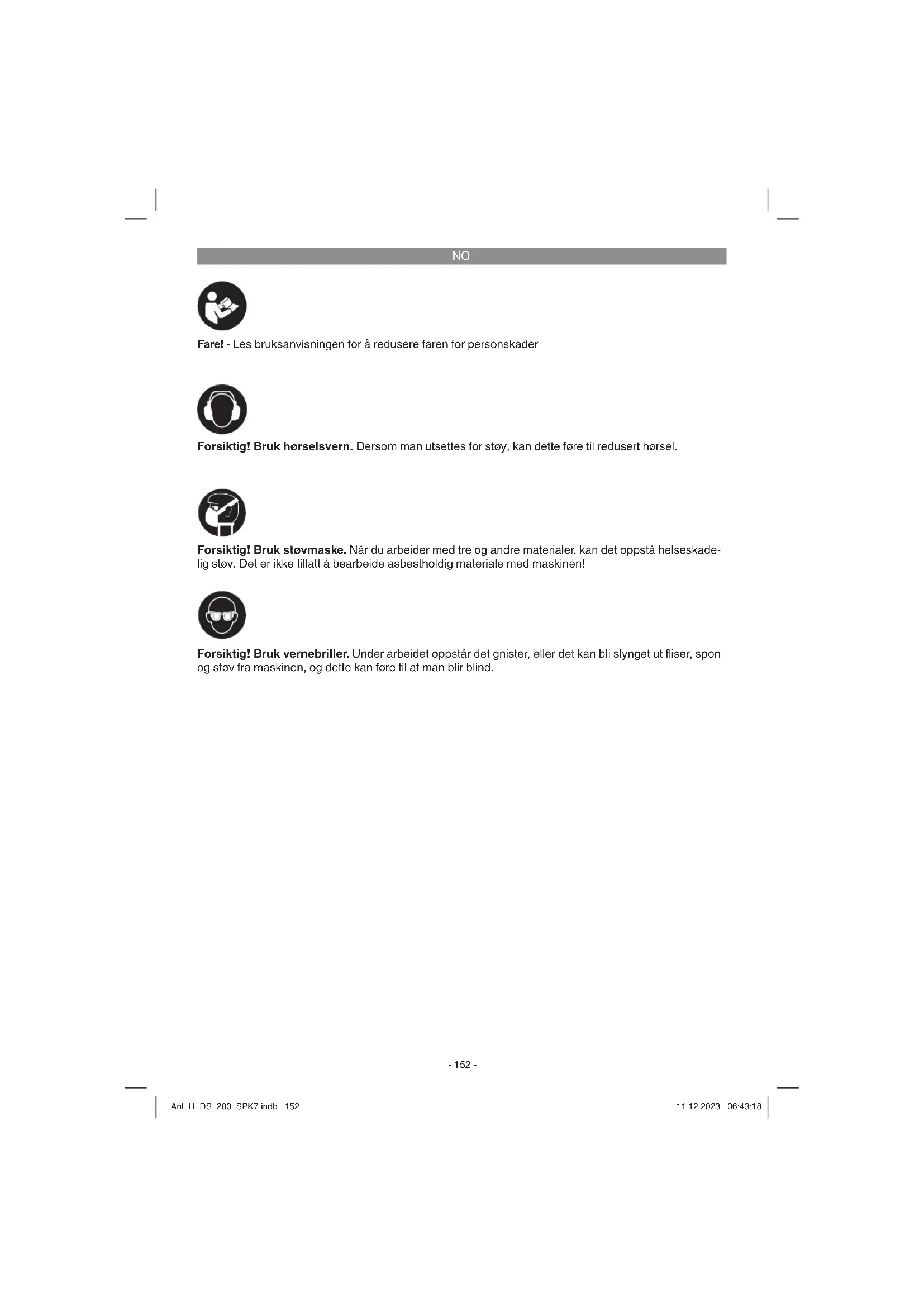

Fare! - Les bruksanvisningen for å redusere faren for personskader

Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hårsel.

Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen!

Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1. Beskrivelse av maskinen (fi gur 1/2a-2c)

1 PÅ/AV-bryter
2 Beskyttelsesglass
3 Gnistskjerm
4 Beskyttelseshette
5 Slipeskive
6 Stjerneskrue for arbeidsstykkeunderlag
7 Arbeidsstykkeunderlag
8 Festehull
9 Fot
10 Justeringsskrue for gnistskjerm
11 Montasjeskrue for beskyttelsesglass
12 Montasjeskrue for arbeidsstykkeunderlag

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Dobbeltslipemaskin
• Beskyttelsesglass med gnistskjerm
• Arbeidsstykkeunderlag
• Montasjeskruer
• Oversettelse av original bruksanvisning
• Sikkerhetsinstrukser

3. Formålstjenlig bruk

Dobbeltslipemaskinen er en kombinert maskin for grov- og finsliping av metall, kunststoff og andre materialer ved hjelp av passende slipeskiver.

Maskinen skal kun brukes til arbeider den er beregnet på! Selv om maskinen brukes forskriftsmessig, kan man ikke helt utelukke spesielle resterende risikofaktorer. På grunn av maskinens konstruksjon og oppbygging kan følgende risikopunkter oppstå:

• Det er mulig å komme i berøring med slipeskiven i området som ikke er innkapslet av deksler.
• Deler av skadde slipeskiver kan bli slynget ut i luften.
• Arbeidsstykker og deler av arbeidsstykker kan bli slynget ut i luften.
  Det kan oppstå hørselsskader, dersom nød-

NO

vendig hørselsvern ikke benyttes.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

4. Tekniske data

Nettspenning: 230 V \~ 50 Hz

Opptatt effekt: 250 W S1/400 W S6 10%

Turtall, ubelastet n0: 2980 min ^1

ø slipeskive: 200 mm

Slipeskivetykkelse:....25 mm

ø boring slipeskive: 32 mm

Maks. periferihastighet: 35 m/s

Vekt: 12,2 kg

Driftsmåte S6 10%: Kontinuerlig drift med motorstansbelastning (innkoplingsvarighet 10 min). For at motoren ikke skal oppvarmes mer enn det som er tillatt, kan motoren drives med angitt nominell eff ekt i 10 % av innkoplingstiden. Deretter må den drives uten belastning i 90 % av innkoplingstiden.

Fare!

Støy og vibrasjoner

Støy- og vibrasjonsverdiene ble målt i samsvar med EN 62841.

Lydtrykknivå L _pA 83,3 dB (A)

Usikkerhet K_pA 3dB

Lydeff ektnivå L_WA 96,3 dB (A)

Usikkerhet K _WA ....3 dB

Bruk hørselsvern.

Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Advarsel!

Vibrasjonsverdien endrer seg på grunn av bruksområdet for elektroverktøyet og kan i unntakstilfeller ligge over angitt verdi.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
  • Slå av maskinen när den ikke er i bruk.

5. Før maskinen tas i bruk

Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

Advarsel!

Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.

• Maskinen må stilles opp på en måte som gjør at den står stabilt, det vil si at den må skrus fast til en arbeidsbenk eller liknende.
• Før maskinen settes i drift, må alle deksler og sikkerhetsinnretninger være montert på forskriftsmessig måte.
  • Slipeskivene må kunne rotere fritt.

5.1 Montering av gnistskjerm / beskyttelses-glass (fi gur 3/4)

Monter gnistskjermen (3) ved hjelp av justeringsskruen (10) på dobbeltslipemaskinen (fi gur 3). Monter beskyttelsesglasset (2) ved hjelp av montasjeskruen (11) på gnistskjermen (3) (fi gur 4).

5.2 Innstilling av gnistskjermen (fi gur 5)

• Still inn gnistskjermen (3) ved hjelp av justeringsskruen (10) slik at avstanden mellom slipeskiven for tørrsliping (5) og gnistskjermen (3) er så liten som mulig, og ikke under noen omstendighet større enn 2 mm.
• Juster gnistskjermen (3) med jevne mellomrom for å kompensere for slitasjen på slipeskiven.

NO

5.3 Montering av arbeidsstykkeunderlagene (fi gur 6)

Skru arbeidsstykkeunderlagene (7) fast til dobbeltslipemaskinen med stjerneskruen (6) og montasjeskruene (12).

5.4 Innstilling av arbeidsstykkeunderlagene (fi gur 7)

• Still inn arbeidsstykkeunderlagene (7) ved hjelp av stjerneskruene (6) slik at avstanden mellom slipeskiven for tørrsliping (5) og arbeidsstykkeunderlaget (7) er så liten som mulig, og ikke under noen omstendighet større enn 2 mm.
• Juster arbeidsstykkeunderlagene (7) med jevne mellomrom for å kompensere for slitasjen på spiveskiven for tørrsliping (5).

5.5 Utskiftning av slipeskiven (fi gur 8-9)

Fjern de 3 skruene (A) i beskyttelseshettens sidedel (4) og ta den av. Løsne mutteren (D) (Forsiktig! Den venstre slipeskiven er skrudd på med venstregjenger, den høyre slipeskiven er skrudd på med høyregjenger) ved å holde imot på mutteren på motsatt slipeskiveholder. Ta deretter av fl ensen (C). Nå kan du skifte ut slipeskiven (5). Monteringen utføres ved hjelp av en fille. Sett flensen (C) på akselen og skru mutteren (D) fast med håndkraft. Når du skal trekke til mutteren (D), må du holde slipeskiven (5) fast med en fi lle og trekke til mutteren (D). Deretter må beskyttelseshetten (4) monteres igjen ved hjelp av de 3 skruene (A).

6. Betjening

6.1 PÅ/AV-bryter (fi g. 1)

Sett PÅ/AV-bryteren (1) i stilling I for kople inn maskinen.

Sett PÅ/AV-bryteren (1) i stilling 0 for å slå av maskinen.

Når maskinen har startet, må du vente til den har fått maksimalt turtall. Først da kan du starte slipingen.

6.2 Sliping

• Det anbefales å bruke den finkornete slipeskiven til arbeider med finsliping, mens den finkornete slipeskiven skal brukes til arbeider med grovsliping.
• Legg arbeidsstykket på arbeidsstykkeunderlaget (7) og før det sakte i ønsket vinkel inntil slipeskiven (5), helt til det berører denne.

- Beveg arbeidsstykket litt fram og tilbake for å få et optimalt sliperesultat. Da slites i tillegg slideskiven (5) jevnt ned. La arbeidsstykket få anledning til å avkjøles innimellom.

Forsiktig!

Dersom slipeskiven blokkeres under arbeidet, må du fjerne arbeidsstykket og vente til maskinen igjen har kommet opp i maksimalt turtall.

7. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

8.1 Rengjøring

• Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
• Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.

8.2 Vedlikehold

Det befi nner seg ingen deler som kan vedlikeholdes inne i maskinen.

NO

8.3 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opplysninger angis:

• Maskintype
  • Maskinensartikkelnummer
  • Maskinensidentifikasjonsnummer
• Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

10. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Pass på å ta ut batteriene og lyskilder (f.eks. lyspære) når apparatet skal kasseres.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler*
Forbruksmateriale/ forbruksdeler* Slipeskiver
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

- Virket maskinen noen gang, eller var den defekt helt fra start av?

- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?

Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
