| Typ výrobku | Dvojitá bruska / Bruska na broušení |
| Značka | Herkules |
| Model | H-DS 200 |
| Jmenovité napětí | 230 V ~ 50 Hz |
| Příkon | 250 W (S1) / 400 W (S6 10%) |
| Otáčky naprázdno | 2980 ot/min |
| Průměr brusných kotoučů | 200 mm |
| Tloušťka brusných kotoučů | 25 mm |
| Průměr díry brusných kotoučů | 32 mm |
| Maximální obvodová rychlost | 35 m/s |
| Hmotnost | 12,2 kg |
| Hladina akustického tlaku (LpA) | 83,3 dB(A) s nejistotou 3 dB |
| Hladina akustického výkonu (LWA) | 96,3 dB(A) s nejistotou 3 dB |
| Provozní režim | S6 10% (10 min chodu, 90% bez zatížení) |
| Hlavní funkce | Hrubování a dokončování kovů, plastů a dalších materiálů |
| Bezpečnostní zařízení | Ochranné sklo, nastavitelný jiskrový kryt, ochranný kryt, podpěra obrobku |
| Údržba a čištění | Čistěte vlhkým hadříkem a jemným mýdlem; vyfoukejte štěrbiny pro vzduch |
| Opotřebitelné díly | Brusné kotouče (vyměnitelné) |
| Záruka | 60 měsíců (za podmínek) |
| Země původu | Německo (ISC GmbH) |
Často kladené otázky - H-DS 200 Herkules
Dotazy uživatelů ohledně H-DS 200 Herkules
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod H-DS 200 - Herkules a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. H-DS 200 značky Herkules.
NÁVOD K OBSLUZE H-DS 200 Herkules
CZ Originální návod k obsluze Dvojitá bruska

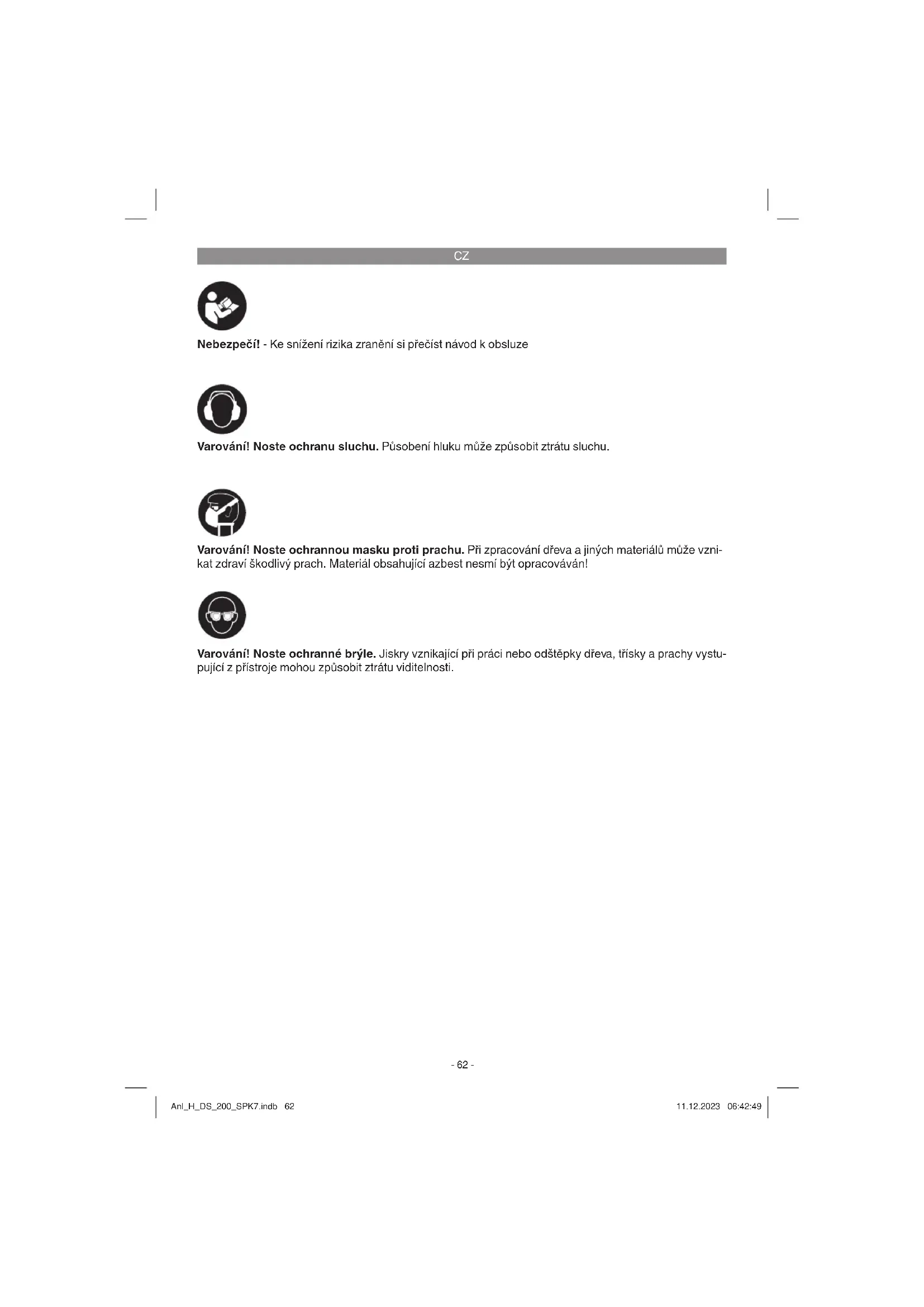

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
2. Popis přístroje a rozsah dodávky
1 Za-/vypínač
2 Ochranné sklo
3 Protijiskrová ochrana
4 Ochranný kryt
5 Brusný kotouč
6 Upevňovací šroub opěrné plochy pro obrobky
7 Opěrná plocha pro obrobky
8 Upevňovací díry
9 Noha
10 Seřizovací šroub protijiskrové ochrany
11 Montážní šroub ochranného skla
12 Montážní šroub opěrné plochy pro obrobky
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z
balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• Dvojitábruska
• Ochranné sklo s protijiskrovou ochranou
• Opěrná plocha pro obrobky
• Montážní šrouby
• Originální návod k obsluze
- Bezpečnostní pokyny
3. Použití podle účelu určení
Dvoukotoučová bruska je kombinovaný přístroj pro hrubé a jemné broušení kovů, plastů a jiných materiálů za použití odpovídajících brusných kotoučů.
Stroj smí být použit pouze podle účelu svého určení! I přes použiti podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika.
Dotknutí se brusného kotouče v nezakryté oblasti.
- Vymrštění částí z poškozených brusných kotoučů.
• Vymrštění obrobků a částí obrobků.
- Poškození sluchu při nepoužívání ochrany sluchu.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných
CZ
nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Jmenoviténapětí: 230 V \~ 50 Hz
Příkon: 250 W S1/400 W S6 10%
Otáčky naprázdno n _0 : 2980 min ^-1
ø brusného kotouče: 200 mm
Tlouštka brusného kotouče: 25 mm
ø otvoru brusného kotouče: 32 mm
Max. obvodová rychlost: ....35 m/s
Hmotnost 12,2 kg
Druh provozu S6 10%: Trvalý chod s
přerušovaným zatížením (trvání cyklu 10 min).
Aby se motor nepřípustně nezahřál, smí být motor 10% trvání cyklu provozován s uvedeným jmenovitým výkonem a poté musí 90% trvání cyklu
bezet dal bez zateze.
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 62841.
Hladina akustického tlaku L_pA 83,3 dB(A)
Nejistota K_pA .....3 dB
Působení hluku může způsobit ztrátu sluchu.
Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.
Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
- Používejte pouze přístroje v bezvadném stavu.
- Pravidelně provádějte údržbu a čištění přístroje.
- Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
- V prípadě potřeby nechte prístroj zkontrolovat.
• Pístroj vypněte, pokud ho nepoužíváte.
- Nosterukavice.
Pozor!
I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
- Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
- Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
- Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.
Před všemi údržbářskými a montážními pracemi vytáhněte síťovou zástrčku.
• Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole apod.
- Pred uvedením do provozu musí být všechny kryty a bezpečnostní zařízení řádně namontovány.
• Brusné kotouče musí být volně otočné.
- Pred připojením stroje se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.
- Namontujte ochranu proti jiskrám (3) pomocí seřizovacího šroubu (10) na dvojitou brusku (obr. 3).
- Namontujte ochranné sklo (2) pomocí montážního šroubu (11) na ochranu proti jiskrám (3) (obr. 4).
CZ
5.2 Nastavení protijiskrové ochrany (obr. 5/pol. 3)
- Pomocíseřizovacího šroubu (10) nastavte protijiskrovou ochranu (3) tak, aby byla vzdálenost mezi brusným kotoučem pro broušení za sucha (5) a protijiskrovou ochranou (3) tak malá, jak jen to je možné a v žádném případě ne větší, než 2 mm.
- Protijiskrovou ochranu (3) pravidelně seřizujte, aby bylo vyrovnáváno opotřebení kotouče.
5.3 Montáž opěrných ploch pro obrobky (obr. 6)
Našroubujte opěrné plochy pro obrobky (7) pomocí hvězdicového šroubu (6) a montážních šroubů (12) na dvojitou brusku.
5.4 Nastavení opěrných ploch pro obrobky (obr. 7/pol. 7)
- Pomocíupevňovacího šroubu (6) nastavte opěrné plochy pro obrobky (7) tak, aby byla vzdálenost mezi brusným kotoučem pro broušení za sucha (5) a opěrnou plochou pro obrobky (7) tak malá, jak jen to je možné a v žádném případě ne větší než 2 mm.
- Opěrné plochy pro obrobky (7) pravidelně seřizujte, aby bylo vyrovnáváno opotřebení brusného kotouče pro broušení za sucha (5).
5.5 Výměna brusného kotouče (obr. 8-9) Odstraňte 3 šrouby (A) boční strany ochranného krytu (B) a sejměte ji. Povolte matici (D) (Pozor, levý brusný kotouč je příšroubován pomocí levého závitu, pravý brusný kotouč pomocí pravého závitu) tak, že budete přidřžovat matici protilehlého držáku brusného kotouče. Poté sejměte přírubu (C). Nyní můžete brusný kotouč (5) vyměnit. Montáž se provádí pomocí hadříku. Nasadťe přírubu (C) na hřídel a rukou utáhněte matici (D). Na utažení matice (D) pevně držte brusný kotouč (5) pomocí hadříku a utáhněte matici (D). Následně se musí opět namontovat ochranný kryt (4) pomocí 3 šroubů (A).
6. Obsluha
6.1 Za-/vypínač (1)
Na zapnutí nastavte za-/vypínač (1) do polohy 1. Na vypnutí nastavte za-/vypínač (1) do polohy 0.
Po zapnutí vyčkejte, až přístroj dosáhne svých maximálních otáček. Teprve potom začněte s broušením.
6.2 Broušení
- Pro jemné broušení doporučujeme jemnozrný brusný kotouč, pro hrubé broušení hrubozrnný brusný kotouč.
- Položte obrobek na opěrnou plochu pro obrobky (7) a ved'te ho pomalu v požadovaném úhlu směrem k brusnému kotouči (5), až se ho dotkne.
- Pohybujte obrobkem lehce tam a zpět, aby jste získali optimální výsledek. Brusný kotouč (5) je tak kromě toho rovnoměrně opotřebováván. Nechte obrobek v mezičase ochladit.
Pozor!
Pokud by se měl kotouč při práci zablokovat, ode- berte prosím obrobek a počkejte, dokud přístroj znovu nedosáhne nejvyššího počtu otáček.
7. Výměna síťového napájecího vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalífi kovanou osobou, aby se zabránilo nebezpečím.
CZ
8. Čištění, údržba a objednání náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte síťovou zástrčku.
8.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použití přístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
8.2 Údržba
Uvnitř prístroje se nevyskytují žádné další díly vyžadující údržbu.
8.3 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Při likvidaci dbejte na to, aby byly akumulátory a svítidla (např. žárovka) vyjmuty z přístroje.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychleopotřebitelné díly* | |
| Spotřební materiál/spotřební díly* | Brusné kotouče |
| Chybějící díly |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:
-
Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
-
Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
- Z naší záruky jsou vylou čeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
-
Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní dily. To platí také při využití místního servisu.
-
Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přírazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
