Тип изделия	Двойной точильный станок / Точильно-шлифовальный станок
Бренд	Herkules
Модель	H-DS 200
Номинальное напряжение	230 V ~ 50 Hz
Потребляемая мощность	250 W (S1) / 400 W (S6 10%)
Скорость холостого хода	2980 об/мин
Диаметр кругов	200 мм
Толщина кругов	25 мм
Посадочное отверстие кругов	32 мм
Максимальная окружная скорость	35 м/с
Вес	12,2 кг
Уровень звукового давления (LpA)	83,3 дБ(А) с неопределенностью 3 дБ
Уровень звуковой мощности (LWA)	96,3 дБ(А) с неопределенностью 3 дБ
Режим работы	S6 10% (10 мин работы, 90% без нагрузки)
Основные функции	Черновая и чистовая обработка металлов, пластмасс и других материалов
Устройства безопасности	Защитное стекло, регулируемый искрогаситель, защитный кожух, подставка для детали
Уход и очистка	Очищать влажной тканью с мягким мылом; продувать вентиляционные щели
Изнашиваемые детали	Круги (сменные)
Гарантия	60 месяцев (при соблюдении условий)
Страна происхождения	Германия (ISC GmbH)

Часто задаваемые вопросы - H-DS 200 Herkules

Как заменить круг на точильном станке H-DS 200?

Отключите прибор от сети. Снимите 3 винта боковой крышки (B) и снимите её. Открутите гайку (D), удерживая противоположную гайку. Внимание: левая резьба — левая, правая — правая. Снимите фланец (C), замените круг (5), установите фланец обратно и закрутите гайку вручную. Затяните, удерживая круг тканью. Установите крышку обратно.

Как отрегулировать искрогаситель?

С помощью регулировочного винта (10) приблизьте искрогаситель (3) к кругу (5) на расстояние не более 2 мм. Периодически проверяйте и регулируйте для компенсации износа круга.

Какие меры безопасности необходимо соблюдать?

Всегда носите защитные очки, пылезащитную маску и средства защиты слуха. Не работайте с материалами, содержащими асбест. Отключайте вилку перед любой настройкой или обслуживанием.

Какой уровень шума у этого точильного станка?

Уровень звукового давления составляет 83,3 дБ(А), а уровень звуковой мощности — 96,3 дБ(А). Обязательно используйте средства защиты слуха.

Можно ли использовать точильный станок для полировки?

Да, для точной работы используйте круг с мелким зерном. Для черновой обработки — круг с более крупным зерном. Поместите деталь на подставку (7) и аккуратно подводите её.

Как обслуживать точильный станок H-DS 200?

Перед очисткой всегда отключайте прибор от сети. Очищайте защитные устройства, вентиляционные щели и корпус влажной тканью с небольшим количеством мыла. Не используйте агрессивные моющие средства. Избегайте попадания воды внутрь.

Что делать, если круг заблокировался во время работы?

Немедленно уберите обрабатываемую деталь и дождитесь, пока круг снова достигнет максимальной скорости, прежде чем продолжить работу.

Где можно найти запасные части?

Запасные части можно заказать на сайте www.isc-gmbh.info. Укажите тип прибора, артикул и идентификационный номер, а также номер детали.

Как утилизировать точильный станок по окончании срока службы?

Не выбрасывайте прибор в бытовые отходы. Сдайте его в соответствующий пункт сбора для переработки в соответствии с европейской директивой 2012/19/CE.

Какие аксессуары поставляются с прибором?

В комплект поставки входят: точильно-шлифовальный станок с двумя кругами, защитное стекло с искрогасителем, подставка для детали с монтажными винтами, руководство по эксплуатации и правила безопасности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-DS 200 Herkules

RU Оригинальное руководство по эксплуатации Точильный станок

1. Инструкции за безопасност

2. Описание на уреда и обем на доставка

2.1 Описание на уреда (фиг. 1/2)

2.2 Обем на доставка

5. Преди пускане в експлоатация

5.3 Монтаж на опорите за детайлите (фиг. 6)

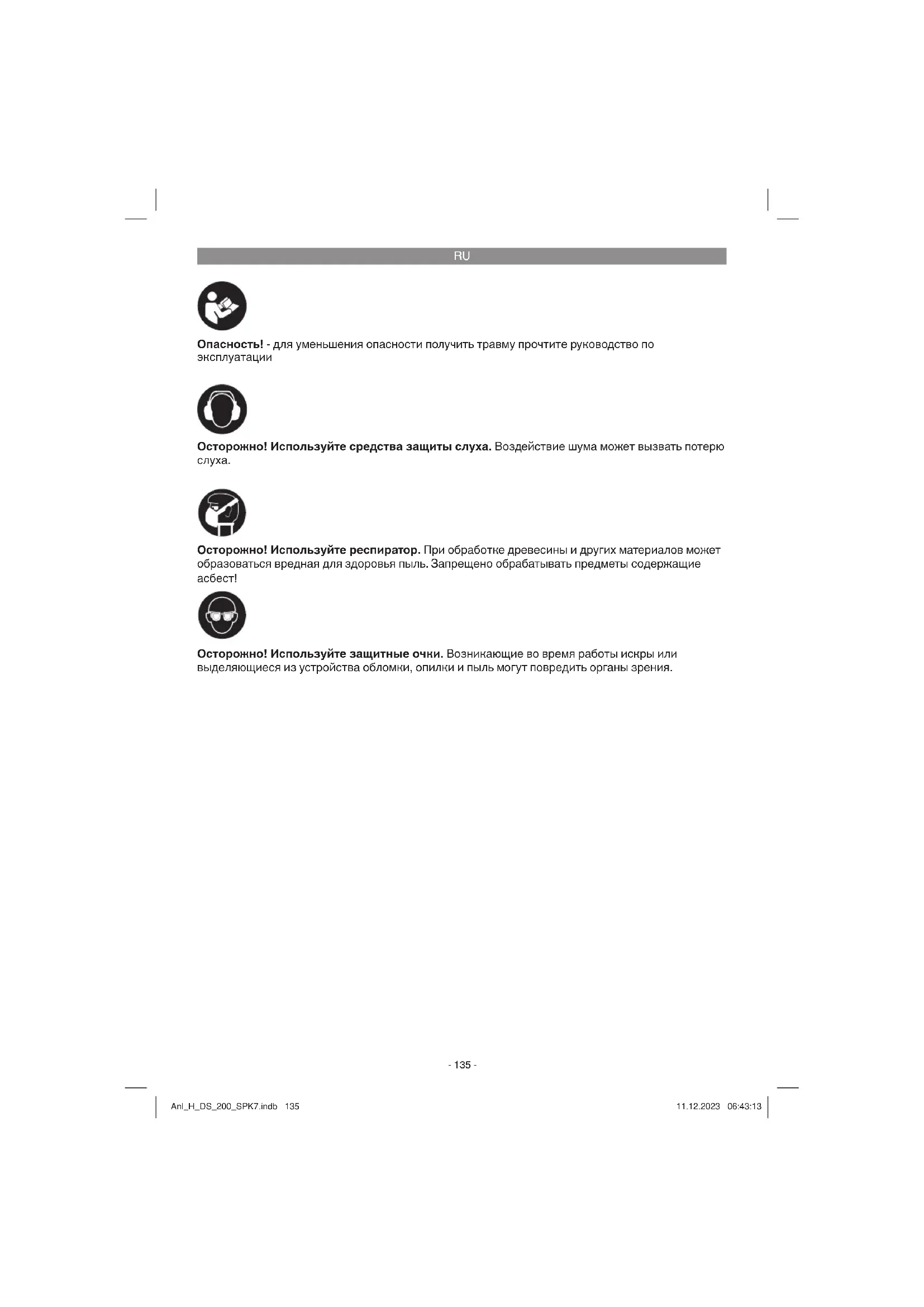

Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю слуха.

Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие асбест!

Осторожно! Используйте защитные очки. Возникающие во время работы искры или выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

RU

Опасность!

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике безопасности

Соответствующие указания по технике безопасности находятся в приложенных брошюрах!

Опасность!

Прочитайте все указания по технике безопасности и технические требования.

При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в будущем.

2. Состав устройства и состав упаковки

2.1 Состав устройства (рисунки 1/2)

1 переключатель включено-выключено
2 защитное стекло
3 приспособление защиты от искр
4 защитная крышка
5 шлифовальный круг
6 крепежный винт подставки для обрабатываемого предмета
7 подставка для обрабатываемого предмета
8 крепежные отверстия

9 опорная ножка

10 юстировочный винта приспособление защиты от искр

11 монтажный винт для защитного стекла

12 монтажный винт для опоры обрабатываемой детали

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

• Откройте упаковку и выньте осторожно из упаковки устройство.
• Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при наличии).
  • Проверьте комплектность устройства.
• Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.
• Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Опасность!

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

• Двухдисковый шлифовальный станок
• Защитное стекло с отражателем искр
• Опора обрабатываемой детали
• Монтажные винты
- Оригинальное руководство по эксплуатации
• Указания по технике безопасности

RU

3. Использование в соответствии с предназначением

Двухдисковый шлифовальный станок является комбинированным устройством для грубой и окончательной шлифовки металлических, пластмассовых и прочих предметов с использованием соответствующих шлифовальных дисков.

Устройство можно использовать только в соответствии с его предназначением! Несмотря на соответствующее предписанию использование невозможно полностью исключить определенную опасность. В связи с конструкцией и структурой устройства могут возникнуть следующие опасности:

• Прикосновение к шлифовальному кругу в незакрытой области.
• Выброс частиц поврежденного шлифовального круга.
• Выброс обрабатываемой детали и ее частей.
• Повреждение органов слуха если не используются необходимые приспособления для их защиты.

Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель.

Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Номинальное напряжение: .....230 в \~ 50 Гц Потребляемая мощность: ...... .... 250 W S1/400 W S6 10% Скорость вращения холостого хода n _o : .....2980 мин ^1 ø шлифовального круга: .....200 мм Толщина шлифовального круга: .....25 мм ø отверстия шлифовального круга: .....32 мм максим. окружная скорость: .....35 м/сек Вес ..... 12,2 кг

Режим работы S6 10 %: Непрерывный режим работы с прерывистой нагрузкой (длительность цикла 10 мин). Во избежание недопустимого нагрева двигателя его можно эксплуатировать с указанной номинальной мощностью 10 % продолжительности цикла, а затем он должен работать без нагрузки 90 % продолжительности цикла.

Опасность!

Шумы и вибрация

Параметры шумов и вибрации были измерены в соответствии с нормами EN 62841.

Уровень давления шума L_pA ..... 83,3 дБ(А) Неопределенность K_pA ..... 3 дБ Уровень мощности шума L_WA ..... 96,3 дБ(А) Неопределенность K_WA ..... 3 дБ

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю слуха.

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину. Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструментас другим.

Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного влияния.

RU

Сведите образование шумов и вибрации к минимуму!

• Используйте только безукоризненно работающие устройства.
• Регулярно проводите техническое обслуживание и очистку устройства.
• При работе учитывайте особенности Вашего устройства.
• Не подвергайте устройство перегрузке.
• При необходимости дайте проверить устройство специалистам.
• Отключайте устройство, если вы его не используете.
• Используйте перчатки.

Осторожно!

Остаточные опасности

Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если не используется соответствующий респиратор.
2. Повреждение слуха, в том случае если не используется соответствующее средство защиты слуха.
3. Нарушения здоровья в результате воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети.

Предупреждение!

Всегда вынимайте штенер из розетки прежде, чем осуществлять настройки устройства.

Перед всеми работами по монтажу и техническому обслуживанию вытащите штекер.

- Необходимо устойчиво установить станок, это значит прочно привинтить к верстаку или подобному.

• Перед вводом в эксплуатацию необходимо установить надлежащим образом все крышки и защитные приспособления.
- Шлифовальный круг должен иметь возможность свободно вращаться.
- Убедитесь перед подключением к сети лобзикового станка, что данные на типовой табличке соответствуют параметрам электросети.

5.1 Монтаж отражателя искр и защитного стекла (рисунок 3–4)

Смонтируйте отражатель искр (3) на двухдисковом шлифовальном станке (рис. 3) с помощью юстировочного винта (10) Смонтируйте защитное стекло (2) на отражателе искр (3) (рис. 4) с помощью монтажного винта (11)

5.2 Регулировка приспособления защиты от искр (рисунки 5 / поз. 3)

• Отрегулируйте приспособление защиты от искр (3) при помощи юстировочного винта (10) таким образом, чтобы расстояние между кругом для сухой шлифовки (5) и приспособление защиты от искр (3) было как можно меньше и ни в коем случае не больше 2 мм.
• Устанавливайте приспособление защиты от искр (3) периодически таким образом, чтобы компенсировать износ круга.

5.3 Монтаж опор обрабатываемой детали (рис. 6)

Закрепите опоры обрабатываемой детали (7) на двухдисковом шлифовальном станке с помощью звездообразного винта (6) и монтажных винтов (12).

5.4 Регулировна подкладок для обрабатываемой детали (рисунки 7 / поз. 7)

• Установите подкладки для обрабатываемой детали (7) при помощи соединительных винтов (6) таким образом, чтобы расстояние между дисками шлифования всухую (5) и прокладкой для обрабатываемого предмета (7) было настолько малым, насколько это возможно, но не в коем случае ни больше 2 мм.

- Перестанавливайте подкладки для обрабатываемой детали (7) регулярно таким образом, чтобы компенсировался износ диска шлифования всухую (5).

RU

5.5 Замена шлифовального круга (рисунок 8-9)

Удалите 3 винта (A) боковой части защитной крышки (B) и удалите ее. Ослабьте гайку (D) (Осторожно! левый шлифовальный круг привинчен с левой резьбой, правый шлифовальный круг с правой резьбой), при этом удерживайте от проворачивания гайку противоположенного крепления шлифовального круга. Затем удалите фланец (C). Теперь Вы можете заменить шлифовальный круг (5). Монтаж осуществляется при помощи тряпки. Установите фланец (C) на вал и вручную затяните гайку (D). Для затягивания гайки (D) удерживайте шлифовальный круг (5) при помощи тряпки и затягивайте гайку (D). Затем необходимо снова смонтировать защитную крышку (4) с помощью трех винтов (A).

6. Обращение с устройством

6.1 Переключатель включено-выключено (1)

Для включения установите переключатель включено-выключено (1) в позицию 1. Для выключения переведите переключатель включено-выключено (1) в позицию 0.

Ждите после включения, пока устройство достигнет максимальной скорости вращения. Только после этого нужно начинать шлифование.

6.2 Шлифование

• Для окончательного шлифования рекомендуется использовать мелкозернистый шлифовальный круг, для грубого шлифования крупнозернистый шлифовальный круг.
• Положите обрабатываемый предмет на подставку для обрабатываемой детали (7) и подведите его медленно под желаемым углом к шлифовальному кругу (5), пока они не соприкоснутся.
• Перемещайте обрабатываемый предмет слегка туда и сюда для того, чтобы достичь оптимального результата шлифования. Кроме того шлифовальный круг (5) будет таким образом равномерней изнашиваться. Время от времени дайте остыть обрабатываемой детали.

Осторожно!

Если круг блокируется во время работы, удалите обрабатываемую деталь и подождите, пока устройство снова не достигнет максимального числа оборотов.

7. Замена кабеля питания электросети

Опасность!

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

8.1 Очистка

• Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.
• Мы рекомендуем очищать устройство сразу после каждого использования.
• Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара током.

8.2 Техобслуживание

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

RU

8.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

• Типустройства
• Номер артикула устройства
• Идентификационный номер устройства
• Номер необходимой запасной детали

Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичное использование

Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

10. Хранение

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 °C и 30 °C. Храните электроинструмент в оригинальной упаковке.

RU

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязательной отсылке устройства назад изготовителю: Владелец электрического устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изготовителю, содействовать надлежащей утилизации. Пришедшее в негодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в негодность оборудованию дополнительным устройствам и вспомогательным средствам, не содержащим электрические части.

При утилизации устройства убедитесь, что из него извлечены аккумуляторы и осветительные приборы (например, лампочки).

Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH.

Сохраняется право на технические изменения

RU

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашающихся деталей, а также приобретения расходных материалов.

Следует обратить внимание на то, что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов.

Категория Пример
Быстроизнашивающиеся детали*
Расходный материал/расходные части*	Шлифовальные круги
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

• Устройство уже работало или оно было неисправным с самого начала?
• Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?
• Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность.

RU

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,

наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону, номер которого приведен ниже. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е. физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания;

- повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении);

- повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

1. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства. Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный отдел.

2. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство.

Само собой разумеется, мы можем также устранить при оплате затрат неисправности устройства, которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам необходимо выслать устройство на адрес нашей службы сервиса.

Что касается быстроизнашающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации.
