| Produkttype | Våt- og tørrsliper |
| Merke | Herkules |
| Modell | H-NT 150/200 |
| Motoreffekt | 250 W (S2 30 min) |
| Strømforsyning | 230 V ~ 50 Hz |
| Motorens rotasjonshastighet | 2950 o/min |
| Beskyttelsestype | IP20 |
| Dimensjoner tørr slipeskive | Ø 150 x 20 x Ø 12,7 mm |
| Dimensjoner våt slipeskive | Ø 200 x 40 x Ø 20 mm |
| Vekt | 9,4 kg |
| Lydtrykknivå (LpA) | 79 dB(A) |
| Lydeffektnivå (LWA) | 92 dB(A) |
| Vibrasjon (ah) | ≤ 2,5 m/s² (K=1,5 m/s²) |
| Hovedfunksjoner | Tørrsliping og våtsliping |
| Medfølgende tilbehør | Beskyttelsesdeksel, gnistfanger, arbeidsstøtte, vannbeholder, slipeskiver |
| Vedlikehold og rengjøring | Rengjør med fuktig klut og mild såpe; ingen aggressive midler; ingen interne deler som krever vedlikehold |
| Sikkerhet | Av/på-bryter, beskyttelsesdeksel, gnistfanger, gummipropper; bruk hørselvern og vernebriller |
| Reservedeler | Slipeskiver tilgjengelig som slitedeler; bytt av produsent eller kvalifisert servicepersonell |
| Reparabilitet | Få kabel og slipeskiver byttet av fagperson; garanti 60 måneder |
| Tiltenkt bruk | Behandling og sliping av kniver, sakser, skjæreverktøy; kun for amatørbruk |
Ofte stilte spørsmål - H-NT 150/200 Herkules
Brukerspørsmål om H-NT 150/200 Herkules
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Slipemaskin i PDF-format gratis! Finn veiledningen din H-NT 150/200 - Herkules og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. H-NT 150/200 av merket Herkules.
BRUKSANVISNING H-NT 150/200 Herkules
3. Formålsbestemt anvendelse
Mål tør-slibeskive: ......∅150 x 20 x ∅12,7 mm
Mål våd-slibeskive: ......∅200 x 40 x ∅20 mm
Omdrejningstal maks. tør-slibeskive: . 2.950 min ^1
Omdrejningstal maks. våd-slibeskive: ...134 min ^1
5.2 Montering af emnestøtte (fi g. 2/6)
8. Rengøring, vedligeholdelse og reservedelsbestilling
Fare!
9. Bortskaff else og genanvendelse
Recycling-alternativ til tilbagesendelse:

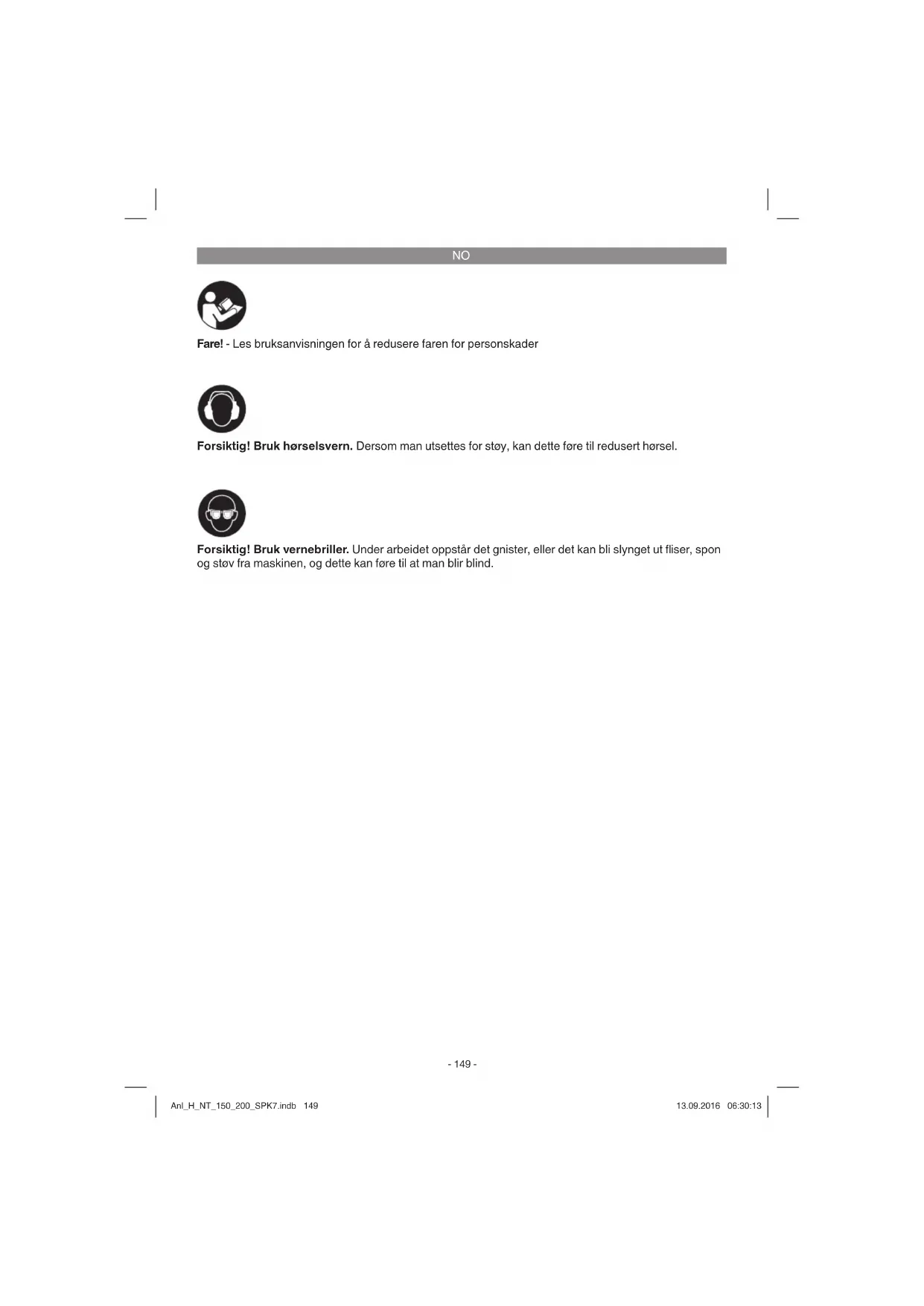

Fare! - Les bruksanvisningen for å redusere faren for personskader
Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.
Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.
NO
Fare!
Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.
1. Sikkerhetsinstrukser
Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.
2. Beskrivelse av maskinen og innholdet i leveransen
2.1. Beskrivelse av maskinen (fi gur 1/2)
- PÅ/AV-bryter
- Beskyttelsesglass
- Gnistskjerm
- Beskyttelseshette
- Slipeskive til tørrsliping
- Festeskrue for arbeidsstykkeunderlag
- Arbeidsstykkeunderlag
- Slipeskive til våtsliping
- Vannbeholder
- Festeskruer for gnistskjerm
- Gummiplugg
- Underlagsskive
- Tannskive
- Fastspenningsknapp for arbeidsstykkeunderlag
- Holder for arbeidsstykkeunderlag
2.2 Inkludert i leveransen
Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.
- Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
- Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
- Kontroller at leveringen er komplett.
- Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
- Oppbevar om mulig emballasjen til garantitiden er utløpt.
Fare!
Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!
• Bruksanvisning
• Sikkerhetsinstrukser
3. Formålstjenlig bruk
Våt- og tørrsliperen er utstyrt med en slipeskive for tørrliping og en slipeskive for våtsliping. Vær oppmerksom på at grovslipingen prinsipielt skal utføres med slipeskiven for tørrliping. Finslipingen kan du utføre med spiveskiven for våtsliping. Her er det tilstrekkelig å legge arbeidsstykket på med et lett trykk. Våt- og tørrsliperen er utviklet for å bearbeide og slime kniver, sakser, hoggjern og for verktøy med egg.
Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig.
NO
Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.
4. Tekniske data
Motorytelse: 250 W S2 30 min
Motorturtall: 2950 min ^-1
Innkapsling: IP20
Vekselstrømsmotor: 230 V \~ 50 Hz
Mål slopeskive for tørrsliping: ....0150 x 20 x ∅12,7 mm
Mål slopeskive for våtsliping: ∅200 x 40 x ∅20 mm
Maks. turtall slipeskive for tørrsliping: ...2950 min ^1
Maks. turtall slipeskive for vätsliping: .....134 min ^1
Maks. hastighet slipeskive for tørrliping: ....23,16 m/s
Maks. hastighet slipeskive for våtsliping: 1,37 m/s
Vekt: 9,4 kg
Innkoplingstid:
Innkoplingstiden S2 30 min (korttidsdrift) indikerer at motoren med nominell eff ekt (250 W) kun må belastes kontinuerlig i den tiden som er angitt på merkeplaten (30 min). I motsatt fall vil den bli for varm. I løpet av pausen avkjøles motoren igjen til sin opprinnelige temperatur.
Fare!
Støy og vibrasjoner
Støy- og vibrasjonsverdiene ble målt i samsvar med EN 61029-1, EN 61029-2-4.
Lydtrykknivå L _pA 79 dB (A)
Usikkerhet K _nA ......3dB
Lydeff ektnivå L _WA 92 dB (A)
Usikkerhet K _WA ......3 dB
Bruk hørselsvern.
Dersom man utsettes for støy, kan dette føre til redusert hørsel.
De totale vibrasjonsverdiene ble målt i samsvar med EN 61029-1, EN 61029-2-4.
Emisjonsverdi for vibrasjoner a_n ≤ 2.5 m/s^2
Usikkerhet K = 1,5 m/s²
Vibrasjonsverdien endrer seg på grunn av bruksområdet for elektroverktøyet og kan i unntakstilfeller ligge over angitt verdi.
Begrens støyutviklingen og vibrasjonene til et minimum!
- Bruk bare forskriftsmessige maskiner uten skader.
- Vedlikehold og rengjør maskinen med jevne mellomrom.
- Tilpass din arbeidsmåte maskinen.
• Overbelast ikke maskinen.
• Sørg ved behov for å få maskinen undersøkt.
• Slå av maskinen när den ikke er i bruk.
5. Før maskinen tas i bruk
Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.
Advarsel!
Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.
- Maskinen må stilles opp på en måte som gjør at den står stabilt, det vil si at den må skrus fast til en arbeidsbenk eller liknende.
- Før maskinen settes i drift, må alle deksler og sikkerhetsinnretninger være montert på forskriftsmessig måte.
• Slipeskivene må kunne rotere fritt.
5.1 Montering av gnistskjermen (fi gur 1/3/4/5)
- Skru gnistskjermen (3) fast til beskyttelseshetten (4) med skruene (10) som vist i figur 4.
- Still inn gnistskjermen (3) ved hjelp av skruen (10) slik at avstanden mellom slipeskiven for tørrsliping (5) og gnistskjermen (3) er så liten som mulig, og ikke under noen omstendighet større enn 2 mm.
- Juster gnistskjermen (3) med jevne mellomrom for å kompensere for slitasjen på slipeskiven.
5.2 Montering av arbeidsstykkeunderlaget (fi gur 2/6)
Monter verktøyunderlaget (7) ved hjelp av festeskruen for verktøyunderlag (6), underlagsskiven (12), tannskiven (13) og fastspenningsknappen for arbeidsstykkeunderlag (14) på holderen for verktøyunderlaget (15), som vist i fi gur 6.
NO
5.3 Innstilling av arbeidsstykkeunderlagene (fi gur 6 / pos. 7)
- Still inn arbeidsstykkeunderlagene (7) ved hjelp av fastspenningsknappen for arbeidsstykkeunderlag (14) slik at avstanden mellom slipeskiven for tørrsliping (5) og arbeidsstykkeunderlaget (7) er så liten som mulig, og ikke under noen omstendighet større enn 2 mm.
- Juster arbeidsstykkeunderlagene (7) med jevne mellomrom for å kompensere for slitasjen på slideskiven for tørrsliping (5).
6. Betjening
6.1 PÅ/AV-bryter (1)
Sett PÅ/AV-bryteren (1) i stilling 1 for kople inn maskinen.
Sett PÅ/AV-bryteren (1) i stilling 0 for å slå av maskinen.
Når maskinen har startet, må du vente til den har fått maksimalt turtall. Først da kan du starte slipingen.
6.2 Tørrsliping
- Legg arbeidsstykket på arbeidsstykkeunderlaget (7) og før det sakte i ønsket vinkel inntil slipeskiven (5), helt til det berører denne.
- Beveg arbeidsstykket litt fram og tilbake for å få et optimalt sliperesultat. Da slites i tillegg slopeskiven (5) jevnt ned. La arbeidsstykket få anledning til å avkjøles innimellom.
6.3 Våtsliping
Før du starter med våtslipingen, må du kontrollere at det er nok vann i vannbeholderen (9) (1/3 av slipeskiven for våtsliping må være nedsenket i vann!). Slå slipemaskinen på med PÅ/AV-bryteren (1) og plasser deg foran slipeskiven for våtsliping. Hold arbeidsstykket fast med begge hender og senk det forsiktig ned på slipeskiven for våtsliping. Du kan også støtte arbeidsstykket mot tennene på vannbeholderen og senke det ned på slipeskiven.
6.4 Utskiftning av slipeskive
Hvis slipeskiven til denne maskinen blir skadet eller nedslitt, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.
7. Utskiftning av nettkabelen
Fare!
Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.
8. Rengjøring, vedlikehold og bestilling av reservedeler
Fare!
Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.
8.1 Rengjøring
- Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
- Vi anbefaler å rengjøre maskinen omgående etter bruk.
- Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.
8.2 Vedlikehold
Det befi nner seg ingen deler som kan vedlikehol- des inne i maskinen.
8.3 Bestilling av reservedeler:
Når man bestiller reservedeler, bør følgende opplysninger angis:
- Maskintype
• Maskinensartikkelnummer
• Maskinensidentifikasjonsnummer - Reservedelsnummeret til den nødvendige reservedelen
Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info
NO
9. Avfallsbehandling og gjenvinning
Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretslopet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.
10. Lagring
Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.
NO
Kun for EU-land
Ikke kast elektroverktøy i husholdningsavfallet!
I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.
Recycling-alternativ til oppfordring om returnering:
Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.
Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.
Med forbehold om tekniske endringer
NO
Serviceinformasjon
Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.
Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.
| Kategori Eksempel | |
| Slitedeler* | |
| Forbruksmateriale/ forbruksdeler* Slipeskiver | |
| Manglende deler |
Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:
- Virket maskinen noen gang, eller var den defekt helt fra start av?
- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
Beskriv denne feilfunksjonen.
NO
Garantidokument
Kjære kunde!
Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:
-
Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.
-
Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.
- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.
- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).
- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.
-
Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.
-
Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.
Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
