H-NT 150/200 - Ponceuse Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rectifieuse à arrosage et meuleuse à sec
Marque	Herkules
Modèle	H-NT 150/200
Puissance du moteur	250 W (S2 30 min)
Alimentation	230 V ~ 50 Hz
Vitesse de rotation du moteur	2950 tr/min
Type de protection	IP20
Dimensions meule à sec	Ø 150 x 20 x Ø 12,7 mm
Dimensions meule à eau	Ø 200 x 40 x Ø 20 mm
Poids	9,4 kg
Niveau de pression acoustique (LpA)	79 dB(A)
Niveau de puissance acoustique (LWA)	92 dB(A)
Vibration (ah)	≤ 2,5 m/s² (K=1,5 m/s²)
Fonctions principales	Meulage à sec et rectification sous arrosage
Accessoires inclus	Capot de protection, pare-étincelles, support de pièce, réservoir d'eau, meules
Entretien et nettoyage	Nettoyer avec un chiffon humide et savon doux; pas de produits agressifs; aucune pièce interne nécessitant maintenance
Sécurité	Interrupteur marche/arrêt, capot de protection, pare-étincelles, bouchons en caoutchouc; porter protection auditive et lunettes
Pièces détachées	Meules disponibles comme pièces d'usure; remplacer par fabricant ou SAV qualifié
Réparabilité	Faire remplacer câble et meules par professionnel; garantie 60 mois
Utilisation prévue	Traitement et affûtage de lames, ciseaux, outils coupants; usage amateur uniquement

FOIRE AUX QUESTIONS - H-NT 150/200 Herkules

Quelle est la puissance du moteur de la Herkules H-NT 150/200 ?

Le moteur a une puissance de 250 W en fonctionnement intermittent S2 30 minutes.

Quels types de meules sont fournies avec la ponceuse ?

La machine est livrée avec deux meules : une meule à sec (Ø 150 mm) et une meule à eau (Ø 200 mm).

Comment régler le pare-étincelles et le support de pièce ?

Le pare-étincelles (3) se règle avec la vis (10) pour que l'écart avec la meule à sec soit inférieur à 2 mm. Le support de pièce (7) se règle avec le bouton de fixation (14) pour un écart inférieur à 2 mm également. Ajustez périodiquement pour compenser l'usure.

Puis-je utiliser la meule à eau sans eau ?

Non, car la meule à eau doit tremper d'1/3 dans l'eau pour fonctionner correctement. Veillez à ce que le réservoir d'eau (9) soit suffisamment rempli avant la rectification sous arrosage.

Comment remplacer une meule usée ?

Le remplacement de la meule doit être effectué par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout risque. Contactez le SAV si la meule est endommagée ou usée.

Quelle est la protection de la machine contre le bruit et les vibrations ?

Le niveau de pression acoustique est de 79 dB(A) et le niveau de puissance de 92 dB(A). Les vibrations sont ≤ 2,5 m/s². Il est obligatoire de porter une protection auditive et des lunettes de protection.

Comment nettoyer la rectifieuse Herkules H-NT 150/200 ?

Débranchez la machine avant tout nettoyage. Utilisez un chiffon humide avec un peu de savon doux. Ne laissez pas l'eau pénétrer à l'intérieur. N'utilisez pas de produits agressifs ou abrasifs.

Quelle est la tension d'alimentation requise ?

La machine fonctionne sous 230 V ~ 50 Hz (courant alternatif). Vérifiez que la plaque signalétique correspond à votre réseau avant la mise en service.

La garantie est-elle valable en cas d'utilisation professionnelle ?

Non, la garantie de 60 mois s'applique uniquement pour une utilisation amateur (consommateurs). L'usage professionnel, artisanal ou industriel l'annule.

Que faire si le câble d'alimentation est endommagé ?

Le câble endommagé doit être remplacé par le producteur, son service après-vente ou une personne qualifiée pour éviter les risques électriques. N'utilisez pas la machine avec un câble abîmé.

MODE D'EMPLOI H-NT 150/200 Herkules

FR Mode d'emploi d'origine Rectifi euse à arrosage et meuleuse à sec

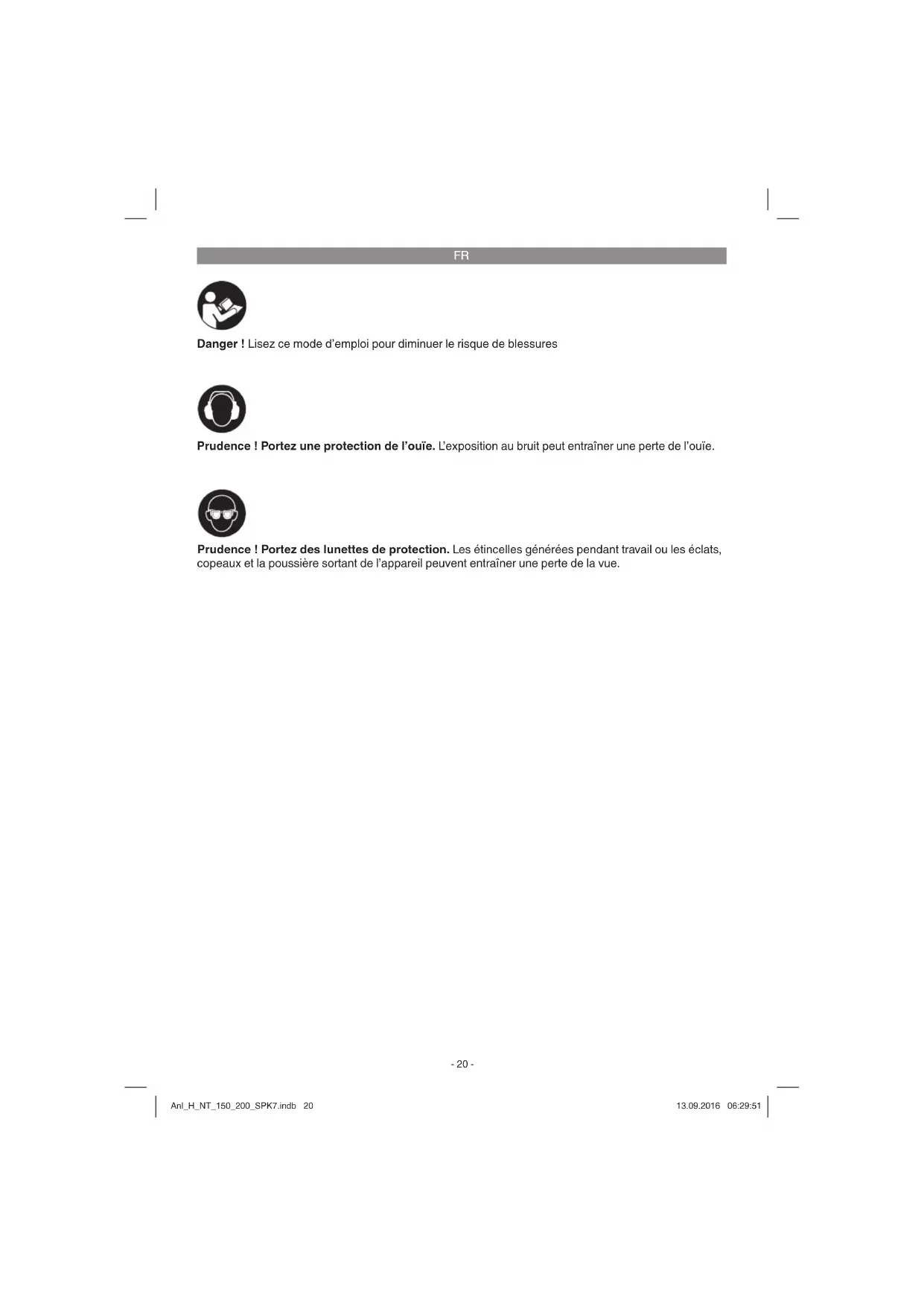

Danger ! Lisez ce mode d'emploi pour diminuer le risque de blessures

Prudence ! Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.

Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

FR

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1/2)

1. Interrupteur marche/arrêt
2. Verre de protection
3. Pare-étincelles
4. Capot de protection
5. Meule à sec
6. Vis de fi xation pour support de pièce à usiner
7. Support de pièce à usiner
8. Meule à eau
9. Réservoir d'eau
10. Vis de fixation pour pare-étincelles
11. Bouchons en caoutchouc
12. Rondelle
13. Rondelle à fentes
14. Bouton de fixation pour support de pièce à usiner
15. Fixation pour support de pièce à usiner

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Mode d'emploi d'origine
• Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La rectifi euse à arrosage et meuleuse à sec est équipée d'une meule à sec et d'une meule à eau. Veillez, s'il vous plaît, à ce que le dégrossissage soit eff ectué principalement à l'aide de la meuleuse à sec. La rectification s'effectue à l'aide de la meuleuse à eau, ce faisant il suffi t de poser la pièce à usiner avec une légère pression. La rectifi euse à arrosage et meuleuse à sec a été développée pour le traitement et l'aff útage de lames, ciseaux, griff e bout plat et pour les outils à découper.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

FR

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Puissance du moteur : ...... 250 W S2 30 min

Vitesse de rotation du moteur : .....2950 tr/min

Type de protection : IP20

Moteur à courant alternatif : ...... 230 V \~ 50 Hz

Dimensions meuleuse

à sec : ......Ø 150 x 20 x Ø 12,7 mm

Dimensions rectifi euse

à arrosage : ...... ∅ 200 x 40 x ∅ 20 mm

Vitesse de rotation max. Meuleuse

à sec : ......2950 tr/min

Vitesse de rotation max. Rectifi euse

à arrosage : ....134 tr/min

Vitesse max. Meuleuse à sec : .....23,16 m./s

Vitesse max. Rectifi euse à arrosage : ...1,37 m./s

Poids : 9,4 kg

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 61029-1 et EN 61029-2-4.

Niveau de pression acoustique L_pA ..... 79 dB(A)

Imprécision K_pA .....3 dB

Niveau de puissance acoustique L_WA ..... 92 dB(A)

Imprécision K_WA ...... 3 dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouïe.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 61029-1 et EN 61029-2-4.

Valeur d'émission de vibration ah ≤ 2,5 m/s² Insécurité K = 1,5 m/s²

La valeur d'oscillation change en fonction du domaine d'application de l'outil électrique et peut dans des cas d'exception être supérieure à la valeur indiquée.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
  • Adaptez votre façon de travailler à l'appareil.
  • Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement !

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

La machine doit être placée de façon à être bien stable, autrement dit vissée solidement sur un établi, ou autre.
- Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art.
- Les meules doivent pouvoir tourner librement.

5.1 Montage du pare-étincelles (fi g. 1/3/4/5)

• Montez le pare-étincelles (3) à l'aide des vis (10) sur le capot de protection (4) comme illustré sur la figure 4.
• Réglez le pare-étincelles (3) à l'aide de la vis (10) de sorte que l'écart entre la meule à sec (5) et le pare-étincelles (3) soit aussi petit que possible et en aucun cas supérieur à 2 mm.
• Ajustez périodiquement le pare-étincelles (3) de telle sorte que l'usure des meules s'équilibre.

FR

5.2 Montage du support de pièce à usiner (fi gure 2/6)

Montez le support de pièce à usiner (7) à l'aide de la vis de fi xation pour support de pièce à usiner (6), de la rondelle (12), de la rondelle à fentes (13) et du bouton de fi xation pour support de pièce à usiner (14) sur la fi xation du support de pièce à usiner (15) comme indiqué sur la fi gure 6.

5.3 Réglage des supports de pièce à usiner (fi g. 6 / pos. 7)

• Réglez les supports de pièce à usiner (7) à l'aide du bouton de fixation (14) de sorte que l'écart entre la meule à sec (5) et les supports de pièce à usiner (7) soit aussi petit que possible et en aucun cas supérieur à 2 mm.
• Réglez périodiquement le pare-étincelles (7) de sorte que l'usure de la meule à sec (5) soit compensée.

6. Commande

6.1 Interrupteur marche/arrêt (1)

Mettez l'interrupteur marche/arrêt (1) en position 1 pour la mise en circuit. Pour la mise hors circuit, mettre l'interrupteur marche/arrêt (1) en position 0.

Après la mise en service, attendez que l'appareil ait atteint sa vitesse de rotation maximale. Ne commencez le meulage qu'à ce moment là.

6.2 Meulage à sec

• Posez la pièce à usiner sur le support de pièce à usiner (7) et guidez-la lentement le long de la meule (5) à l'angle souhaité jusqu'à ce qu'elle la touche.
• Déplacez la pièce à usiner d'avant en arrière afin d'obtenir un résultat d'affûtage optimal. De cette manière, la meule (5) s'use en outre uniformément. Laissez refroidir la pièce à usiner de temps en temps.

6.3 Rectifi cation sous arrosage

Afin de commencer la rectification sous arrosage, vérifi ez qu'il y ait assez d'eau dans le réservoir d'eau (9) (la meule à eau doit être plongée de 1/3 dans l'eau!). Allumez la meuleuse à l'aide de l'interrupteur marche/arrêt (1) et placez-vous devant la meule à eau. Tenez la pièce à usiner des deux mains et abaissez-la avec précaution sur la meule à eau.

Vous pouvez également caler la pièce à usiner sur les dents du réservoir d'eau et la descendre sur la meule à eau.

6.4 Remplacement des meules

Si la meule de cet appareil est endommagée ou usée, il faut la faire remplacer par le fabricant ou son service après-vente ou une personne de même qualification afin d'éviter tout risque.

7. Remplacement de la ligne de raccordement réseau

Danger!

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

FR

8.1 Nettoyage

- Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.

- Nous recommandons de nettoyer l'appareil directement après chaque utilisation.

- Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil

• No. d'article de l'appareil

• No. d'identification de l'appareil

- No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

FR

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure*
Matériel de consommation/pièces de consommation*	meules
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement.

FR

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériau d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pre-station de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

1. La durée de garantie est de 60 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

2. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
