H-NT 150/200 - šlifuoklis Herkules - Nemokama naudojimo instrukcija

Produkto tipas	Šlifavimo staklės su vandeniu ir sausas šlifavimas
Prekės ženklas	Herkules
Modelis	H-NT 150/200
Variklio galia	250 W (S2 30 min)
Maitinimas	230 V ~ 50 Hz
Variklio sukimosi greitis	2950 aps./min.
Apsaugos tipas	IP20
Sauso šlifavimo disko matmenys	Ø 150 x 20 x Ø 12,7 mm
Šlapio šlifavimo disko matmenys	Ø 200 x 40 x Ø 20 mm
Svoris	9,4 kg
Garso slėgio lygis (LpA)	79 dB(A)
Garso galios lygis (LWA)	92 dB(A)
Vibracija (ah)	≤ 2,5 m/s² (K=1,5 m/s²)
Pagrindinės funkcijos	Sausas šlifavimas ir šlifavimas su vandeniu
Pridedami priedai	Apsauginis gaubtas, kibirkščių skydas, detalės atrama, vandens rezervuaras, šlifavimo diskai
Priežiūra ir valymas	Valyti drėgna šluoste su švelniu muilu; nenaudoti agresyvių priemonių; nėra vidinių dalių, kurioms reikia priežiūros
Saugumas	Įjungimo/išjungimo jungiklis, apsauginis gaubtas, kibirkščių skydas, guminiai kištukai; dėvėti klausos apsaugą ir apsauginius akinius
Atsarginės dalys	Šlifavimo diskai prieinami kaip susidėvinčios dalys; keisti gamintoju arba kvalifikuotu servisu
Remonto galimybė	Kabelį ir šlifavimo diskus turi keisti profesionalas; garantija 60 mėnesių
Numatytas naudojimas	Ašmenų, žirklių, pjovimo įrankių apdirbimas ir galandimas; tik mėgėjiškam naudojimui

Dažnai užduodami klausimai - H-NT 150/200 Herkules

Kokia variklio galia Herkules H-NT 150/200?

Variklio galia yra 250 W esant pertraukiamam darbui S2 30 minučių.

Kokie šlifavimo diskai pridedami prie šlifavimo staklių?

Mašina komplektuojama su dviem diskais: vienu sausu šlifavimo disku (Ø 150 mm) ir vienu šlapiu šlifavimo disku (Ø 200 mm).

Kaip sureguliuoti kibirkščių skydą ir detalės atramą?

Kibirkščių skydas (3) reguliuojamas varžtu (10), kad tarpas iki sauso disko būtų mažesnis nei 2 mm. Detalės atrama (7) reguliuojama fiksavimo mygtuku (14), kad tarpas taip pat būtų mažesnis nei 2 mm. Reguliariai koreguokite, kad kompensuotumėte susidėvėjimą.

Ar galiu naudoti šlapio šlifavimo diską be vandens?

Ne, nes šlapio šlifavimo diskas turi būti panardintas 1/3 į vandenį, kad tinkamai veiktų. Prieš šlifavimą su vandeniu įsitikinkite, kad vandens rezervuaras (9) yra pakankamai pripildytas.

Kaip pakeisti susidėvėjusį diską?

Diską turi keisti gamintojas, jo techninės priežiūros tarnyba arba kvalifikuotas asmuo, kad būtų išvengta pavojaus. Jei diskas pažeistas ar susidėvėjęs, susisiekite su techninės priežiūros tarnyba.

Kokia mašinos apsauga nuo triukšmo ir vibracijos?

Garso slėgio lygis yra 79 dB(A), o garso galios lygis 92 dB(A). Vibracija ≤ 2,5 m/s². Privaloma dėvėti klausos apsaugą ir apsauginius akinius.

Kaip išvalyti Herkules H-NT 150/200 šlifavimo stakles?

Prieš valydami atjunkite mašiną. Naudokite drėgną šluostę su šiek tiek švelnaus muilo. Neleiskite vandeniui patekti į vidų. Nenaudokite agresyvių ar abrazyvinių priemonių.

Kokia reikalinga maitinimo įtampa?

Mašina veikia su 230 V ~ 50 Hz (kintamoji srovė). Prieš pradėdami naudoti patikrinkite, ar vardinė plokštelė atitinka jūsų elektros tinklą.

Ar garantija galioja naudojant profesionaliai?

Ne, 60 mėnesių garantija taikoma tik mėgėjiškam naudojimui (vartotojams). Profesionalus, amatininkų ar pramoninis naudojimas garantiją panaikina.

Ką daryti, jei maitinimo laidas pažeistas?

Pažeistą laidą turi pakeisti gamintojas, jo techninės priežiūros tarnyba arba kvalifikuotas asmuo, kad būtų išvengta elektros pavojų. Nenaudokite mašinos su pažeistu laidu.

NAUDOJIMO INSTRUKCIJA H-NT 150/200 Herkules

LT Originali naudojimo instrukcija Šlapiojo ir sausojo šlifavimo mašina

7CE

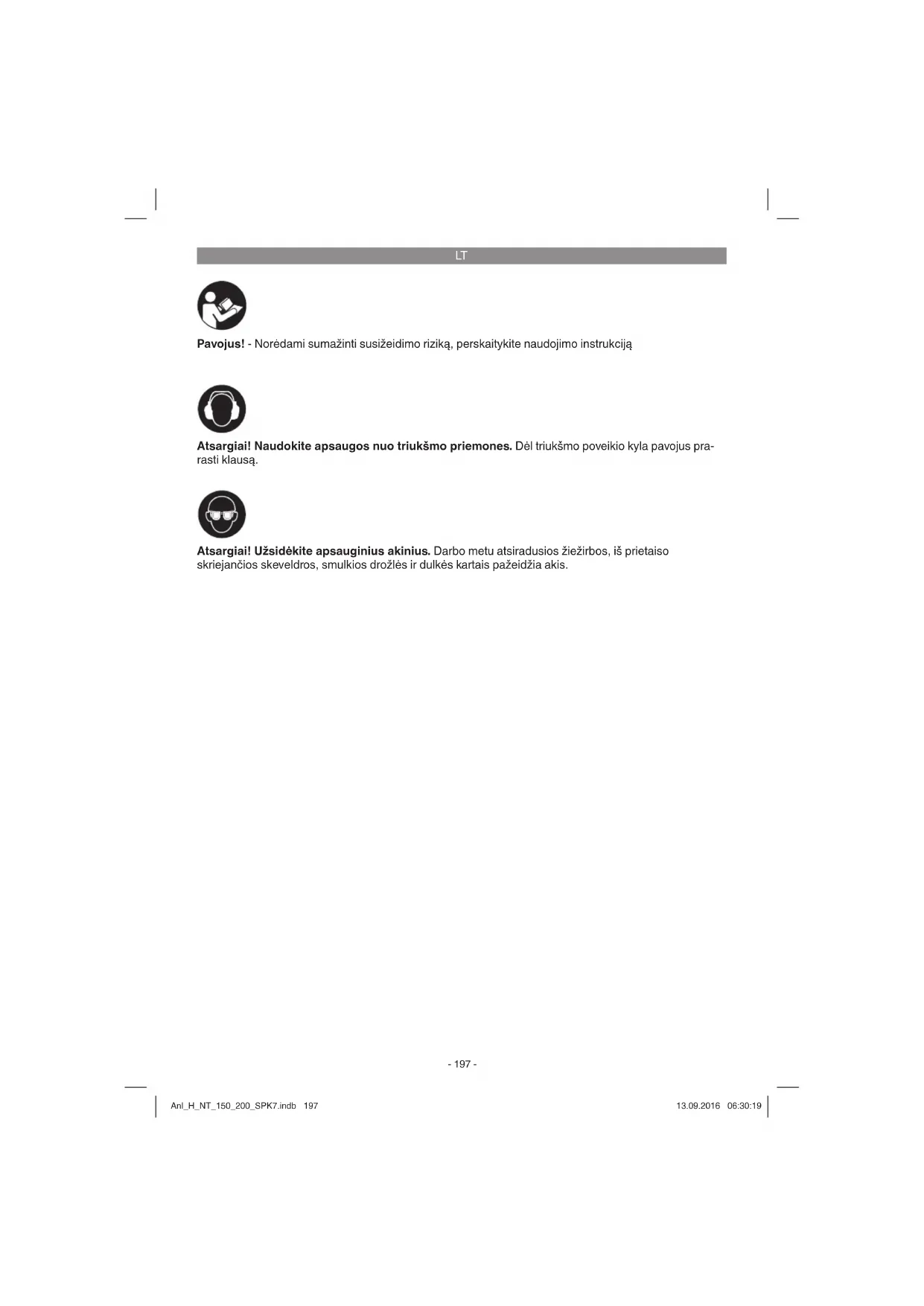

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukcija

Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dél triukšmo poveikio kyla pavojus pra- rasti klausą.

Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis.

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1/2 pav.)

1. Ijungimas / išjungimas
2. Apsauginis stiklas
3. Apsauga nuo kibirkščių
4. Apsauginis gaubtas
5. Sauso šlifavimo diskas
6. Ruošinio atramos tvirtinimo varžtas
7. Ruošinio atrama
8. Šlapio šlifavimo diskas
9. Vandens rezervuaras
10. Apsaugos nuo kibirkščių tvirtinimo varžtas
11. Guminis kamštis
12. Poveržlé
13. Dantyta fiksavimo poveržlé
14. Ruošinio atramos fi ksavimo mygtukas
15. Ruošinio atramos laikiklis

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų

lentele.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

• Originali naudojimo instrukcija
• Saugosnurodymai

3. Naudojimas pagal paskirtj

Sauso ir šlapio šlifavimo mašina turi sauso ir šlapio šlifavimo diskus. Atkreipkite dėmesį, kad grubus šlifavimas iš esmės atliekamas sausu šlifavimo disku. Smulkų šlifavimą atlikite šlapio šlifavimo disku, kai ruošinio uždėjimui užtenka lengvo paspaudimo. Sauso ir šlapio šlifavimo mašina skirta peilių, žirklių, kaltų ir pjaunamųjų įrankių galandimui ir apdorojimui

Jrenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

LT

4. Techniniai duomenys

Variklio galingumas: .... 250 W S2 30 min. Variklio apsukų skaičius: .... 2950 min ^-1 Apsaugos rūšis .... IP20 Kintamosios srovės variklis: .... 230 V \~ 50 Hz Sauso šlifavimo disko matmenys: .... ....Ø150 x 20 x Ø12,7 mm Šlapio šlifavimo disko matmenys: .... ....Ø200 x 40 x Ø20 mm Didž. sauso šlifavimo disko apsukos: . 2950 min ^-1 Didž. šlapio šlifavimo disko apsukos: ....134 min ^-1 Didž. sauso šlifavimo disko greitis: ....23,16 m/s Didž. šlapio šlifavimo disko greitis: ....1,37 m/s Svoris: .... 9,4 kg

ljungimo trukmè:

S2 30 min. jungimo trukmė (trumpalaikis režimas) reiškia, kad variklis, kurio vardinė galia (250 W), gali būti nuolat apkrautas tik duomenų lentelėje nurodytą laiką (30 min.). Kitu atveju jis neleistinai įšiltų. Pertraukos metu variklis vėl atvėsta iki pradinės temperatūros.

Pavojus!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės nurodytos pagal EN 61029-1, EN 61029-2-4 standartą.

Garso slégio lygis L_pA ..... 79 dB(A) Nesandarumas K_pA ..... 3 dB Garso galios lygis L_WA ..... 92 dB(A) Nesandarumas K_WA ..... 3 dB

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 61029.

Vibracijos emisijos dydis a_n ≤ 2,5 ~m/s^2 Nestabilumas K = 1,5 ~m/s^2

Bendros svyravimo vertės nurodytos pagal EN 61029-1, EN 61029-2-4.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  • Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvěsti.
  • Išjunkiteprietaisą, kai jis nebenaudojamas.

5. Paruošimas darbui

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis. Įspėjimas!

Prieš nustatydami prietaisą, visada ištraukite kištuką.

• Staklės turi būti stabiliai pastatytos, t. y. priveržtos ant ruošinio stalo arba pan.
• Prieš pradedant naudoti, reikia tinkamai su-montuoti visus gaubtus ir saugos įtaisus.
  • Šlifavimo diskai turi laisvai suktis.

5.1 Apsaugos nuo kibirkščių montavimas (1/3/4/5 pav.)

• Apsaugą nuo kibirkščių (3) montuokite prie apsauginio gaubto (4), naudokite varžtus (10), kaip parodyta 4 pav.
• Tvirtinimo varžtais (10) apsaugą nuo kibirkščių (3) nustatykite taip, kad atstumas tarp sauso šlifavimo disko (5) ir apsaugos nuo kibirkščių (3) būtų kuo mažesnis ir jokiu būdu ne didesnis, negu 2 mm.
• Apsaugą nuo kibirkščių (3) periodiškai nustatinėkite taip, kad šlifavimo diskas diltų tolygiai.

5.2 Ruošinio atramos montavimas (2/6 pav.) Naudodami ruošinio atramos tvirtinimo varžtą (6) poverzłę (12), dantytą fiksavimo poverzłę (13) ir ruošinio atramos fiksavimo mygtuką (14), ruošinio atramą (7) montuokite prie ruošinio atramos laikiklio (15), kaip parodyta 6 pav.

5.3 Ruošinio atramų nustatymas (6 pav. / 7 pad.)

- Ruošinio atramos fiksavimo mygtuku (14) ruošinio atramas (7) nustatykite taip, kad atstumas tarp sauso šlifavimo disko (5) ir ruošinio atramos (7) būtų kuo mažesnis ir

LT

jokiu būdu ne didesnis už 2 mm.

- Ruošinio atramas (7) periodiškai nustatinėkite taip, kad sauso šlifavimo diskas (5) diltų to- lygiai.

6. Valdymas

6.1 Ijungiklis / išjungiklis (1)

Norėdami prietaisą jjungti, jjungimo (išjungimo) jungiklį (1) nustatykite į padėtį 1.

Norėdami prietaisą išjungti, jjungimo (išjungimo) jungiklį (1) nustatykite į padėtį 0.

ljungę prietaisą, palaukite kol jis pasieks savo didżiausias apsukas. Tik tada pradėkite šlifuoti.

6.2 Sausas šlifavimas

• Ruošinį uždėkite ant ruošinio atramos (7) ir lėtai, norimu kampu stumkite link šlifavimo disko (5), kol ji priliesite.
  Norėdami pasiekti optimalų rezultatą, ruošinį lengvai judinkite pirmyn ir atgal. Be to tai užtikrins tolygų disko (5) dilimą. Darykite pertraukas, leiskite prietaisui atvėsti.

6.3. Šlapias šlifavimas

Prieš pradėdami šlapią šlifavimą, patikrinkite, ar vandens rezervuare (9) yra pakankamai vandens (šlapio šlifavimo diskas iki 1/3 vandenyje!) ljungikliu / išjungikliu (1) junkite šlifavimo mašiną ir atsistokite priešais šlapio šlifavimo diską.

Ruošinj suimkite abiem rankom ir atsargiai nuleiskite ant šlifavimo disko.

Ruošinj galite atremti i ant vandens rezervuaro esančius dantis ir nuleisti ant šlifavimo disko.

6.4 Šlifavimo disko keitimas

Siekiant išvengti pavojaus, pažeistą arba sudilusį prietaiso šlifavimo diską turi keisti gamintojas arba jo klientų aptarnavimo skyrius arba kitas kvalifi kuotas asmuo.

7. Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

8. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš pradėdami bet kokius valymo darbus iš tinklo ištraukite kištuką.

8.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad i prietaiso vidų nepatektų vandens. Vandeniuį patekus į elektros prietaisą padidėja elektros smūgio rizika.

8.2 Techniné priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

8.3 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.
Dabartines kainas ir naujausia informacija rasite tinklalapyje www.isc-gmbh.info

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

LT

10. Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms jmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remonta, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*
Naudojamos medžiagos / dalys* Šlifavimo diskai
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trūkumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet koku i atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
- Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos skirtos tik vartotojams, t. y. asmenims, kurie šį prietaisą nenaudos nei gamybiniais, nei kitais savarankiškais tikslaits. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik naujai jsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
– Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
– Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.

1. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

2. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.isc-gmbh.info. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifikavimo trūkumo. Jei mūsų garantija apima prietaiso gedimą, Jums bus nedelsiant grąžintas suremontuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
