H-NT 150/200 - шлайфмашина Herkules - Безплатно ръководство за потребителя

Тип продукт	Машина за мокро шлайфане и суха мелница
Марка	Herkules
Модел	H-NT 150/200
Мощност на двигателя	250 W (S2 30 мин)
Захранване	230 V ~ 50 Hz
Скорост на въртене на двигателя	2950 об/мин
Тип защита	IP20
Размери на сухата мелница	Ø 150 x 20 x Ø 12,7 mm
Размери на мократа мелница	Ø 200 x 40 x Ø 20 mm
Тегло	9,4 kg
Ниво на звуково налягане (LpA)	79 dB(A)
Ниво на звукова мощност (LWA)	92 dB(A)
Вибрация (ah)	≤ 2,5 m/s² (K=1,5 m/s²)
Основни функции	Сухо шлайфане и шлифоване с водно охлаждане
Включени аксесоари	Защитен капак, искроуловител, опора за детайла, резервоар за вода, шлифовъчни дискове
Поддръжка и почистване	Почиствайте с влажна кърпа и мек сапун; без агресивни препарати; не изисква поддръжка на вътрешни части
Безопасност	Превключвател за включване/изключване, защитен капак, искроуловител, гумени тапи; носете защита за слуха и очила
Резервни части	Шлифовъчните дискове са налични като консумативи; сменяйте от производителя или квалифициран сервиз
Ремонтопригодност	Сменяйте кабела и шлифовъчните дискове от професионалист; гаранция 60 месеца
Предназначение	Обработка и заточване на ножове, ножици, режещи инструменти; само за аматьорска употреба

Често задавани въпроси - H-NT 150/200 Herkules

Каква е мощността на двигателя на Herkules H-NT 150/200?

Двигателят има мощност 250 W при прекъснат режим на работа S2 за 30 минути.

Какви видове шлифовъчни дискове се доставят с машината?

Машината се доставя с два шлифовъчни диска: сух шлифовъчен диск (Ø 150 mm) и мокър шлифовъчен диск (Ø 200 mm).

Как да настроите искроуловителя и опората за детайла?

Искроуловителят (3) се настройва с винт (10), така че разстоянието до сухия шлифовъчен диск да бъде по-малко от 2 mm. Опората за детайла (7) се настройва с бутона за фиксиране (14) за разстояние също по-малко от 2 mm. Периодично коригирайте, за да компенсирате износването.

Мога ли да използвам мокрия шлифовъчен диск без вода?

Не, защото мокрият шлифовъчен диск трябва да бъде потопен на 1/3 във вода, за да работи правилно. Уверете се, че резервоарът за вода (9) е достатъчно напълнен преди мокро шлайфане.

Как да смените износен шлифовъчен диск?

Смяната на шлифовъчния диск трябва да се извърши от производителя, неговия сервиз или квалифицирано лице, за да се избегне риск. Свържете се с сервиза, ако дискът е повреден или износен.

Каква е защитата на машината срещу шум и вибрации?

Нивото на звуково налягане е 79 dB(A), а нивото на звукова мощност е 92 dB(A). Вибрациите са ≤ 2,5 m/s². Задължително е носенето на защита за слуха и защитни очила.

Как да почистите шлайф машината Herkules H-NT 150/200?

Преди почистване изключете машината от захранването. Използвайте влажна кърпа с малко мек сапун. Не допускайте проникване на вода вътре. Не използвайте агресивни или абразивни препарати.

Какво е необходимото захранващо напрежение?

Машината работи при 230 V ~ 50 Hz (променлив ток). Преди пускане в експлоатация проверете дали табелката с данни съответства на вашата мрежа.

Валидна ли е гаранцията при професионална употреба?

Не, гаранцията от 60 месеца важи само за аматьорска употреба (потребители). Професионалната, занаятчийската или индустриалната употреба я анулира.

Какво да направя, ако захранващият кабел е повреден?

Повреденият кабел трябва да бъде сменен от производителя, неговия сервиз или квалифицирано лице, за да се избегнат електрически рискове. Не използвайте машината с повреден кабел.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H-NT 150/200 Herkules

BG Оригинално упътване за употреба Шмиргел за мокро и сухо заточване

BA Originalne upute za uporabu Brusilica za mokro/suho brušenje

RS Originalna uputstva za upotrebu Brusilica za mokro/suvo brušenje

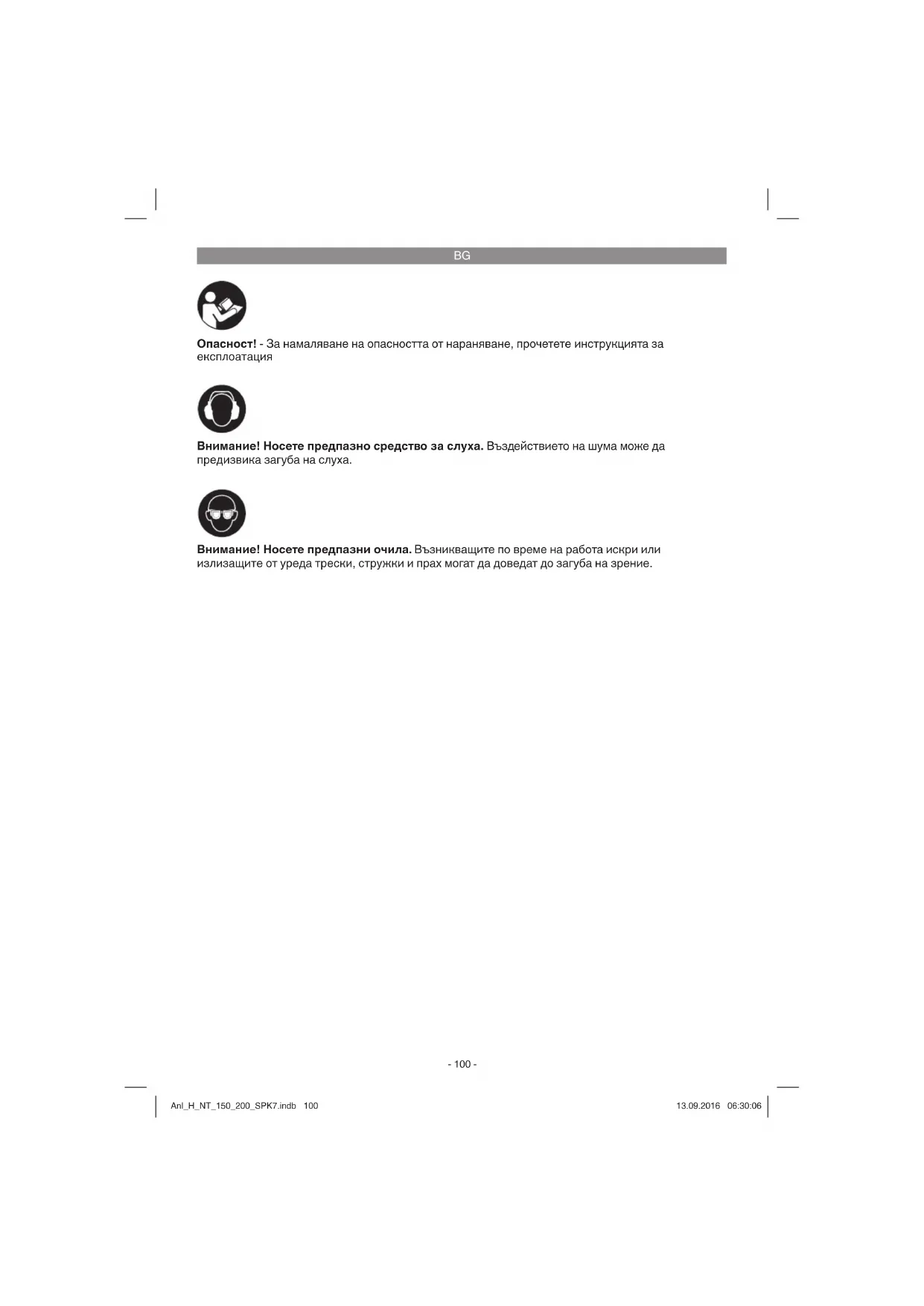

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Опасност!

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

1. Превключвател за включване/изключване
2. Защитно стъкло
3. Защитен предпазител от искри
4. Предпазен капак
5. Диск за сухо шлифоване
6. Винт за закрепване на опората за детайла
7. Опора за детайла
8. Диск за мокро шлифоване
9. Вана
10. Винтове за закрепване на защитния предпазител от искри
11. Гумени тапи
12. Подложен диск
13. Зъбчат диск
14. Блокиращ бутон за опората за детайла
15. Държач за опората за детайла

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.
- Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
- Проверете дали обемът на доставка е пълен.
- Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
- По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Оригинално упътване за употреба
• Указания за техника на безопасност

3. Употреба по предназначение

Шмиргелът за мокро и сухо заточване е оборудван с диск за сухо шлифоване и диск за мокро шлифоване. Имайте предвид, че грубото шлифоване се извършва предимно с диска за сухо шлифоване. Финото шлифоване се извършва с диска за мокро шлифоване, като е достатъчно да подадете детайла с лек натиск. Шмиргелът за мокро и сухо заточване е предназначен за обработване и заточване на ножове, ножици, длета и режещи инструменти.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или

BG

наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

4. Технически данни

Мощност на двигателя: ..... 250 W S2 30 мин. Честота на въртене на двигателя: . 2950 мин.¹ Вид на защитата: ..... IP20 Променливотоков двигател: ..... 230 V \~ 50 Hz Размери на диска за сухо шлифоване: ..... ∅150 x 20 x ∅12,7 мм Размери на диска за мокро шлифоване: ..... ∅200 x 40 x ∅20 мм Максимална честота на въртене на диска за сухо шлифоване: ..... 2950 мин.¹ Максимална честота на въртене на диска за мокро шлифоване: ..... 134 мин.¹ Максимална скорост на диска за сухо шлифоване: ..... 23,16 м/с Максимална скорост на диска за мокро шлифоване: ..... 1,37 м/с Тегло: ..... 9,4 кг

Продължителност на включване:

Продължителността на включване S2 30 мин. (кратък работен режим) означава, че двигателят може да бъде натоварван продължително с номиналната мощност (250 W) само за времето (30 мин.), посочено на фабричната табелка. В противен случай двигателят може много да прегрее. По време на прекъсването двигателят отново се охлажда до изходната си температура.

Опасност!

Шум и вибрации

Стойностите на шум и вибрации са изчислени съгласно EN 61029-1, EN 61029-2-4.

Ниво на звуково налягане L_pA ..... 79 dB (A) Колебание K_pA ..... 3 dB Ниво на звукова мощност L_WA ..... 92 dB (A) Колебание K_WA ..... 3 dB

Носете защита за слуха.

Влиянието на шума може да причини загуба на слуха.

Общата стойност на вибрациите е изчислена съгласно EN 61029-1, EN 61029-2-4.

Стойност на емисия на трептения a_n ≤ 2,5 м/с^2 Колебание K = 1,5 м/с^2

Стойността на вибрациите се променя в зависимост от приложението на електрическия инструменти, като в отделни случаи може да бъде над посочената стойност.

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно функциониращи уреди.
• Поддържайте и почиствайте уреда редовно.
• Пригодете начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• Носете уреда при необходимост за проверка.
• Изключвайте уреда, ако не се използва.

BG

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Предупреждение!

Преди да предприемете настройки на уреда винаги издърпвайте мрежовия щепсел.

• Машината трябва да бъде поставена стабилно, тоест да се завинти върху работна маса или върху друга опора.
• Преди пускане в експлоатация всички капаци и защитни приспособления трябва да бъдат монтирани правилно.
• Шлифовъчните дискове трябва да могат да се движат свободно.

5.1 Монтиране на защитния предпазител от искри (фигура 1/3/4/5)

• Монтирайте защитния предпазител от искри (3) към предпазния капак (4) чрез винтовете (10), както е показано на фигура 4.
• Настройте искроотражателя (3) посредством винта (10) по такъв начин, че разстоянието между шайбата за сухо шлифоване (5) и искроотражателя (3) да е колкото е възможно по-малко и в никакъв случай да не е по-голямо от 2 мм.
• Периодично регулирайте защитния предпазител от искри (3) така, че износването на диска да се компенсира.

5.2 Монтиране на опората за детайла (фигура 2/6)

Монтирайте опората за детайла (7) към държача за опората (15) чрез винта за закрепване на опората (6), подложния диск (12), зъбчатия диск (13) и блокирация бутон за опората за детайла (14), както е показано на фигура 6.

5.3 Настройване на опорите на обработваемия детайл (фиг. 6/поз. 7)

- Настройте подложките на заготовката (7) с помощта на фиксирация бутон за подложката на заготовката (14) по такъв начин, че разстоянието между шайбата за сухо шлифоване (5) и подложката на заготовката (7) да е колкото е възможно по-малко и в никакъв случай да не е по-

голямо от 2 мм.
- Настройте опорите на обработваемия детайл периодично (7) така, че износването на шайбата за сухо шлифоване (5) да се компенсира.

6. Обслужване

6.1 Превключвател за включване/изключване (1)

За да включите уреда, поставете превключвателя за включване/изключване (1) на позиция 1. За да изключите уреда, поставете превключвателя за включване/изключване (1) на позиция 0.

След като включите уреда, изчакайте, докато достигне максимальната си честота на въртене. Едва тогава започнете да шлифовате.

6.2 Сухо шлифоване

• Поставете детайла върху опората (7) и го подайте бавно под желания ъгъл към шлифовъчния диск (5), докато детайлът го допре.
• Движете детайла леко напред и назад, за да получите оптимален резултат от шлифоването. По този начин шлифовъчният диск (5) се износва равномерно. От време на време оставяйте детайла да се охлади.

6.3 Мокро шлифоване

Преди да започнете мокрото шлифоване, проверете дали във ваната (9) има достатъчно количество вода (1/3 от диска за мокро шлифоване трябва да бъде във водата!). Включете шмиргела от бутона за включване/изключване (1) и застанете пред диска за мокро шлифоване. Хванете детайла с двете ръце и го наклонете внимателно към диска. Можете да подпрете детайла върху зъбците на ваната и да го наклоните към шлифовъчния диск.

6.4 Смяна на шлифовъчния диск

Ако шлифовъчният диск на уреда се повреди или се износи, дискът трябва да се смени от производителя, от негов сервис или от друго квалифицирано лице, за да се предотвратят рисковете.

BG

7. Смяна на мрежовия съединителен проводник

Опасност!

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервисна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

8.1 Почистване

• По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърла или го обдухайте със сгъстен въздух при ниско налягане.
  • Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

8.2 Поддръжка

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
• Артикулен номер на уред
• Идентификационен номер на уред
• Номер на необходимата резервна част
Актуални цени и информация ще откриете на www.isc-gmbh.info

9. Екологосъобразно отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*
Консумативни материали/консумативи*	Шлифовъчни дискове
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или профессионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

1. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

2. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервис установи повредата, веднага ще Ви изпратим поправения уред или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.
