Марка	Herkules
Модел	H-DS 150
Тип продукт	Двоен шлифовъчен стан (шлайфмашина)
Тегло	5,7 kg
Захранване	230 V ~ 50 Hz
Консумирана мощност	105 W (S1) / 150 W (S6 40%)
Скорост на празен ход	2980 об/мин
Диаметър на шлифовъчен диск	150 mm
Дебелина на диска	16 mm
Отвор на диска	12,7 mm
Максимална периферна скорост	23,16 m/s
Ниво на звуково налягане	82,7 dB(A)
Ниво на звукова мощност	95,7 dB(A)
Основни функции	Грубо и фино обработване на метали, пластмаси и други материали
Окомплектовка	Стан с 2 диска, защитно стъкло, искрогасител, опора за детайла, монтажни винтове, инструкция за употреба
Поддръжка и почистване	Почиствайте с влажна кърпа и мек сапун; избягвайте проникване на вода; не се нуждае от поддръжка на вътрешни части
Безопасност	Защитно стъкло, регулируем искрогасител, опора за детайла, превключвател за включване/изключване, авариен стоп не е посочен
Резервни части и ремонтопригодност	Дисковете са налични; поръчка с тип, артикулен номер и част; сервиз чрез www.isc-gmbh.info
Обща информация	60 месеца гаранция; непрофесионална употреба; температура на съхранение 5-30°C

Често задавани въпроси - H-DS 150 Herkules

Как да сменим диск на Herkules H-DS 150?

Отстранете 3-те винта на страничния капак и го свалете. Разхлабете гайката (внимание: лява резба отляво, дясна отдясно), като държите противоположната гайка. Отстранете фланеца, сменете диска, монтирайте обратно фланеца, затегнете гайката на ръка, след това с помощта на кърпа. Монтирайте обратно капака.

Как да регулираме искрогасителя?

Използвайте регулиращия винт (означение 10), за да приближите искрогасителя на по-малко от 2 mm от диска. Регулирайте периодично, за да компенсирате износването на диска.

Каква е мощността на шлайфмашината H-DS 150?

Консумираната мощност е 105 W при непрекъсната работа (S1) и 150 W при периодична работа (S6 40%).

Мога ли да използвам тази шлайфмашина върху дърво?

Да, машината е предназначена за грубо и фино обработване на метали, пластмаси и други материали, включително дърво, с подходящите дискове. Носете противопрахова маска.

Кои предпазни аксесоари са включени?

Включени са: защитно стъкло, регулируем искрогасител, опора за обработвания детайл и превключвател за включване/изключване. Препоръчват се очила и защита на слуха.

Как да почистваме и поддържаме машината?

Винаги изключвайте преди почистване. Почиствайте с влажна кърпа и малко мек сапун. Не използвайте агресивни продукти. Избягвайте проникване на вода във вътрешността. Не се нуждае от поддръжка на вътрешни части.

Какво да направите, ако дискът се блокира по време на работа?

Незабавно отстранете обработвания детайл и изчакайте устройството отново да достигне максималната си скорост, преди да продължите работата.

Къде мога да намеря резервни части?

Резервните части са налични чрез сервизната служба. За поръчка посочете типа на устройството, артикулния номер, идентификационния номер и номера на частта. Посетете www.isc-gmbh.info.

Каква е гаранцията на този продукт?

Гаранцията е 60 месеца от датата на покупка за непрофесионална употреба. Щетите от нормално износване или неправилна употреба са изключени.

Как да съхраняваме шлайфмашината?

Съхранявайте устройството на тъмно, сухо, защитено от замръзване място, недостъпно за деца. Идеалната температура е между 5 и 30 °C. Запазете оригиналната опаковка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H-DS 150 Herkules

BG Оригинално упътване за употреба употреба Шмиргел

BA Originalne upute za uporabu Dvostruka brusilica

RS Originalna uputstva za upotrebu Dvostruka brusilica

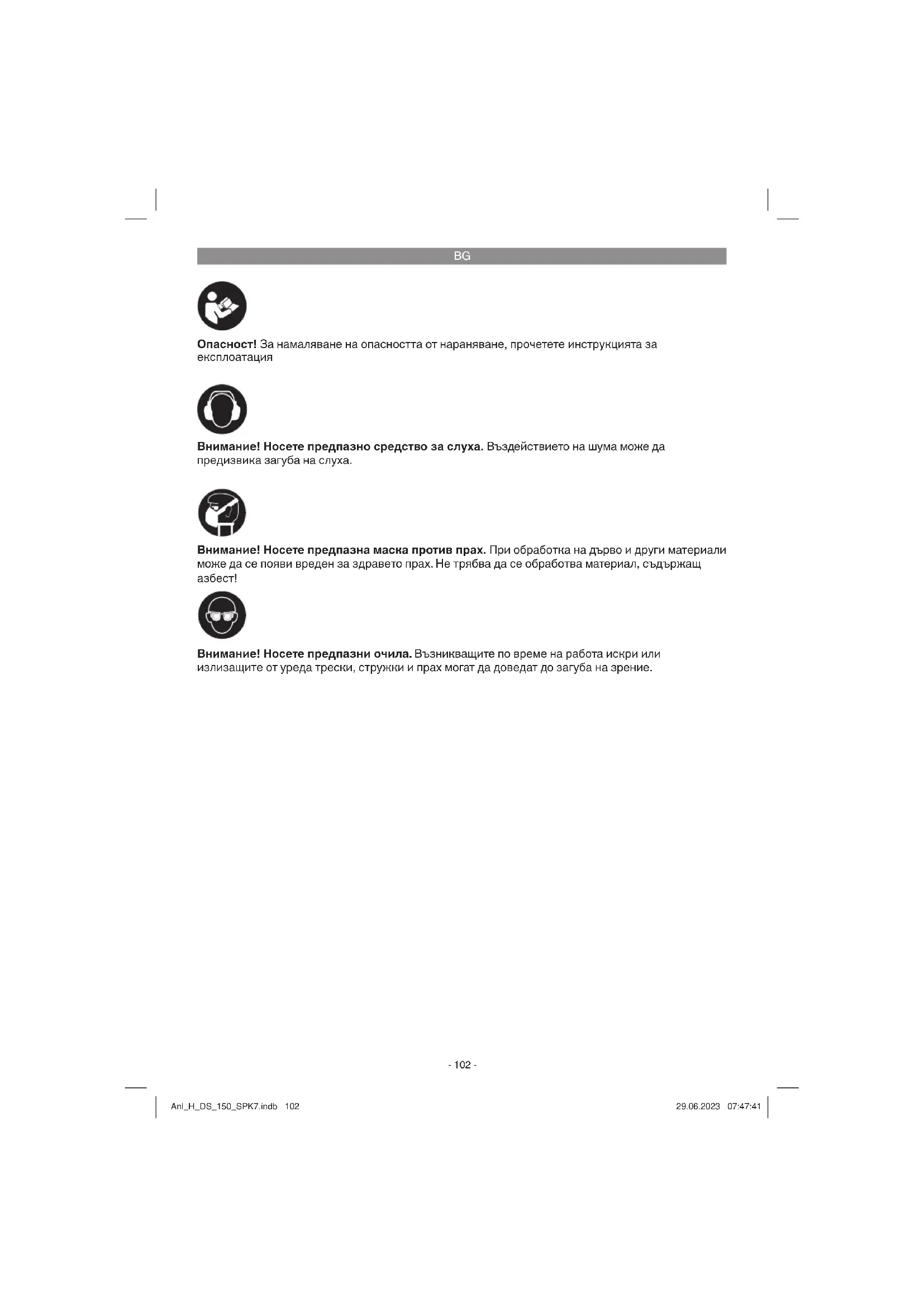

Опасност! За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработка материал, съдържащ азбест!

Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Опасност!

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

1 Превключвател Включване/Изключване
2 Защитно стъкло
3 Искроотражател
4 Защитен капак
5 Шлифовъчен диск
6 Стягаш винт за опора заготовка
7 Опора за заготовка
8 Отвори за закрепяне
9 Опорно краче
10 Регулировъчен винт за искроотражателя
11 Монтажен винт за предпазното стъкло
12 Монтажен болт за опората за детайлите

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5

работни дни след покупка на артинула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

• Отворете опаковката и внимателно извадете уреда от опаковката.
- Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
- Проверете дали обемът на доставка е пълен.
- Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
- По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Уред за двустранно шлифоване
• Защитно стъкло с искроотражател
• Опора за заготовка
• Крепежни елементи за монтаж
• Оригинално упътване за употреба
• Указания за техника на безопасност

3. Употреба по предназначение

Уредът за двустранно шлифоване е комбиниран уред за грубо и фино шлифоване на метали, пластмаси и други материали при използване на съответните шлифовъчни дискове.

Машината трябва да се използва само според нейното предназначение! Въпреки употребата по предназначение някои фактори за други рискове не могат да бъдат напълно отстранени. Обусловени от конструкцията и структурата на машината могат да възникнат следните точки:

• Докосване на шлифовъчния диск в непокритата област.

- Изхвърляне на части от повредени шлифовъчни дискове.

BG

• Изхвърляне на заготовки и части от заготовки.
• Увреждане на слуха при неизползване на необходимата защита на слуха.

Машината трябва да се използва само по предназначението й. Всяка по-нататьшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

4. Технически данни

Номинално напрежение: ..... 230 V \~ 50 Hz Необходима мощност: ..... 105 W S1 / 150 W S6 40% Обороти на празен ход n_o : ..... 2980 мин ^1 ø Шлифовъчен диск: ..... 150 мм Дебелина на шлифовъчния диск: ..... 16 мм ø Свредловъчен отвор шлифовъчен диск: ..... 12,7 мм Макс. периферна скорост: ..... 23,16 м/с Тегло ..... 5,7 кг

Режим на работа S6 40 %: Непрекъсната работа с периодично натоварване (продължителност на цикъла 10 мин.) За да не се загрява недопустимо двигателят, той може 40 % от продължителността на цикъла да работи с посочената номинална мощност и след това трябва 60 % от продължителността на цикъла да продължи да работи без товар.

Опасност!

Шум и вибрация

Стойностите за шум и вибрация са получени съгласно EN 62841.

Ниво на звуково налягане L_pA ..... 82,7 dB (A) Колебание K_pA ..... 3 dB Ниво на звукова мощност L_WA ..... 95,7 dB (A) Колебание K_WA ..... 3 dB

Носете защита за слуха.

Влиянието на шума може да причини загуба на слуха.

Посочените общи стойности на вибрациите и посочените емисионни стойности на шума са измерени по стандартен процес на проверка и могат да се използват за сравняване на един електрически инструмент с друг.

Посочените емисионни стойности на шума могат да се използват също и за предварителна оценка на натоварването.

Предупреждение:

Емисиите на шум могат по време на действителното използване на електрическия инструмент да се отклоняват от зададените стойности, в зависимости от начина, по който се използва електрическия инструмент, поспециално, какъв вид детайл се обработка.

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно функциониращи уреди.
• Поддържайте и почиствайте уреда редовно.
• Пригодете начина си на работа спрямо уреда.
  • Не претоварвайте уреда.
• Носете уреда при необходимост за проверка.
• Изключвайте уреда, ако не се използва.
  • Носете ръкавици.

Внимание!

Остатъчни рискове

Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатьчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се носи подходяща защитна маска против прах.

2. Увреждане на слуха, ако не се носи

BG

1. Увреждания на здравето, резултиращи от вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Предупреждение!

Преди да предприемете настройки на уреда винаги издърпвайте мрежовия щепсел.

Преди всички работи по ремонта и монтажа извадете щепсела.

• Машината трябва да бъде поставена устойчиво, т.е. да се завинти на работна маса или подобна такава.
• Преди пускане в експлоатация всички капаци и защитни приспособления трябва да бъдат правилно монтирани.
• Шлифовъчните дискове трябва да могат да се движи свободно.
• Убедете се преди свързването на машината, че данните на фирмената табелка съвпадат с мрежовите данни.

5.1 Монтиране на защитния предпазител от искри / предпазното стъкло (фиг. 3/4)

• Монтирайте предпазителя (3) към двойния шмиргел с помощта на крепежите за регулиране (10) (фиг. 3).
• Монтирайте предпазното стъкло (2) към предпазителя (3) с помощта на комплекта крепежи (11) (фиг. 4).

5.2 Настройване на искровия отбивач (фиг. 5/поз. 3)

- Настройте искроотражателя (3) посредством регулировъчен винт (10), така че разстоянието между диска за сухо шлифоване (5) и искроотражател (3) да е по възможност минимально и в никакъв случай да не превишава 2 мм.

• Периодически настройвате искроотражателя (3), така че да се компенсира износването на диска.

Затегнете опорите за детайлите (7) към двойния шмиргел с помощта на звездообразния винт (6) и крепежните елементи (12).

5.4 Настройване на опорите на обработваемия детайл (фиг. 7/поз. 7)

• Настройте опорите на обработваемия детайл (7) с помощта на затегателните винтове (6) така, че разстоянието между шайбата за сухо шлифоване (5) и опората на обработваемия детайл (7) да е възможно най-малко и в никакъв случай да не е по-голямо от 2 мм.
• Настройте опорите на обработваемия детайл периодично (7) така, че износването на шайбата за сухо шлифоване (5) да се компенсира.

5.5 Смяна на шлифовъчния диск (фигури 8-9)

Отстранете 3-те винта (A) в страничната част на защитния капак (B) и свалете капака. Разхлабете гайка (D) (Внимание левият шлифовъчен диск се завинтва с лява резба, десният шлифовъчен диск с дясна резба), като притискате гайката на срещуположния държач на шлифовъчния диск. След това свалете фланш (C). Сега можете да смените шлифовъчния диск (5). Монтажът се извършва с помощта на лапа. Поставете фланеца (C) върху вала и затегнете здраво гайката (D). За да затегнете гайката (D), придържайте шлифовъчната шайба (5) с помощта на лапата и затегнете гайката (D). След това предпазният капак (4) трябва да се монтира отново посредством трите винта (A).

BG

6. Обслужване

6.1 превключвател Вкл./Изкл. (1)

Поставете превключвателя Вкл./Изкл. (1) в позиция 1, за да го включите.

За да изключите превключвател Вкл./Изкл. (1) го поставете в позиция 0.

След включването му изчакайте, докато уреда достигне максимальната си честота на въртене. Едва тогава започнете да шлифовате.

6.2 Шлифоване

• За фини шлифовъчни работи се препоръчва да използвате финозърнест шлифовъчен диск, за груби шлифовъчни работи едрозърнест шлифовъчен диск.
• Поставете заготовката върху опора за заготовка (7) и я подведете бавно под желания ъгъл към шлифовъчния диск (5), докато заготовката го допре.
• Движете леко заготовката напред назад, за да получите оптимален резултат от шлифоването. По този начин и шлифовъчен диск (5) ще се износи равномерно. От време на време оставяйте заготовката да се охлади.

Внимание!

В случай, че шайбата блокира по време на работа, извадете, моля, съответната заготовка и изчакайте, докато уредът отново достигне своите максимальни обороти.

7. Смяна на мрежовия съединителен проводник

Опасност!

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервисна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

8.1 Почистване

• По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.
  • Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

8.2 Поддръжка

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Ти пуред
• Артикулен номер на уред
- Идентификационен номер на уред
• Номер на необходимата резервна част
Актуални цени и информация ще откриете на www.isc-gmbh.info

9. Екологосъобразно отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесьобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо є да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*
Консумативни материали/консумативи*	Шлифовъчни дискове
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.Einhell-Service.com. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта. С удоволствие сме на Ваше разположение също и по телефона на посочения телефонен номер за обслужване.

Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.
2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.
3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

• Щети по уреда, възникнали вследствие на непозволена или профессионально некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).
• Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.
• Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.
• За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервис установи повредата, веднага ще Ви изпратим поправения уред или нов уред.

Разбира се, срещу възстановяване на разходите ние отстраняваме с удоволствие също така дефекти по уреда, които не са включени или вече не се включват в обхвата на гаранцията. За целта, изпратете, моля, уреда на нашия серверен адрес.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.
