KÄYTTÖOHJE H-DS 150 Herkules

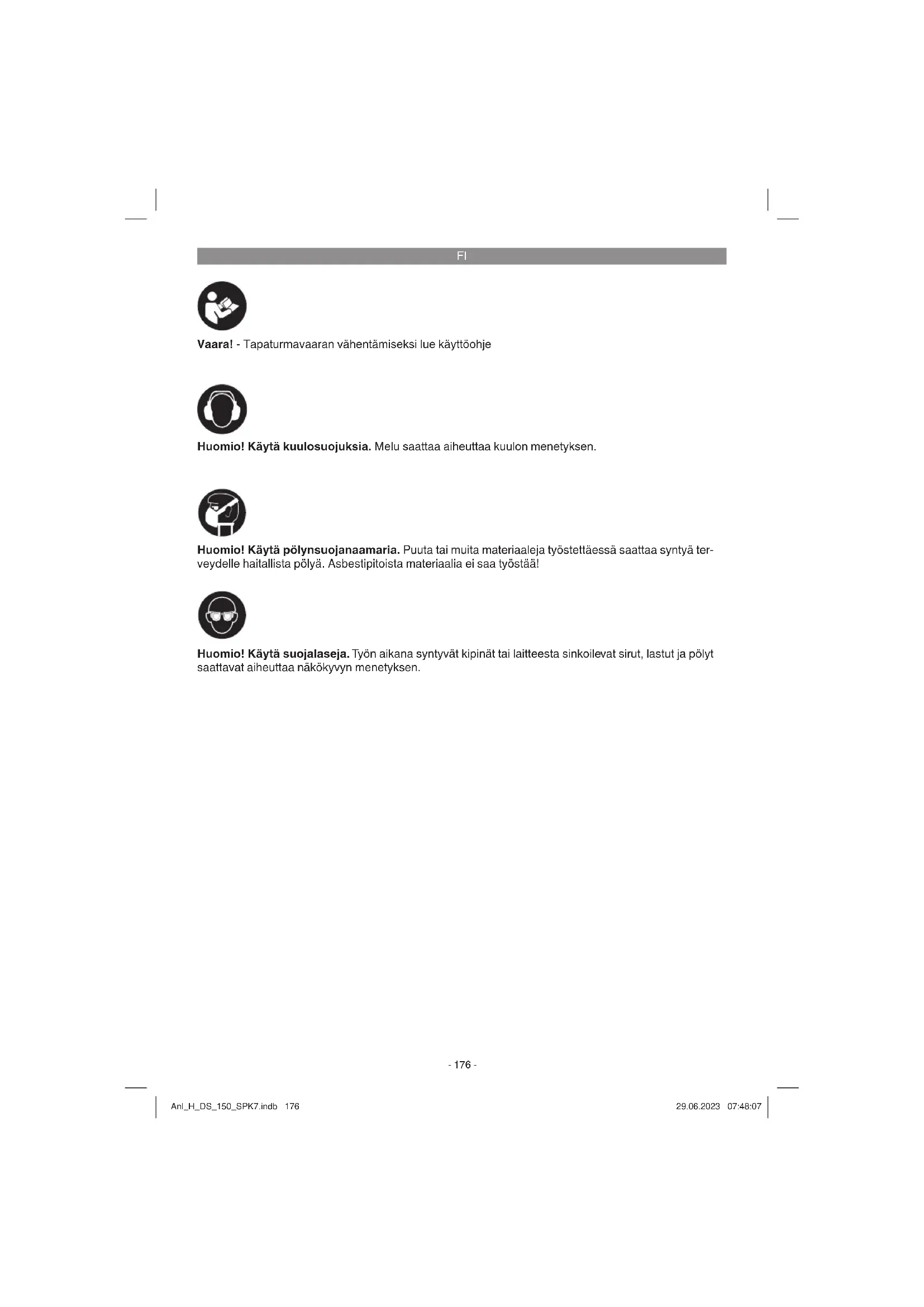

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen. Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter- veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää! Anl_H_DS_150_SPK7.indb 176Anl_H_DS_150_SPK7.indb 176 29.06.2023 07:48:0729.06.2023 07:48:07FI

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1/2)

1 Päälle-/pois-katkaisin 2 Suojalasi 3 Kipinäsuojus 4 Suojakupu 5 Hiomalaikka 6 Työstökappalealustan kiinnitysruuvi 7 Työstökappalealusta 8 Kiinnitysreiät 9 Jalusta 10 Kipinäsuojuksen säätöruuvi 11 Suojalasin asennusruuvi 12 Työstökappalealustan asennusruuvi

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Suojalasi kipinäsuojuksella

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Kaksoishiomakone on yhdistelmälaite, joka sopii metallien, muovien ja muiden materiaalien kar- keaan ja hienohiontaan vastaavia hiomalaikkoja käyttäen. Konetta saa käyttää ainoastaan sille määrättyyn käyttötarkoitukseen! Vaikka käyttö vastaakin määräyksiä, ei tiettyjä jäämäriskejä voida kokona- an sulkea pois. Koneen rakenteen ja valmistuksen perusteella saattavat seuraavat vaarakohteet jäädä jäljelle.

Hiomalaikkaan koskettaminen sen suojaa- mattomalla alueella.

Vahingoittuneista hiomalaikoista poissin- koavat palaset.

Työstökappaleiden ja niiden palasten poissin- koaminen.

Kuulovauriot, mikäli ei käytetä tarvittavaa ku- ulosuojusta Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Anl_H_DS_150_SPK7.indb 177Anl_H_DS_150_SPK7.indb 177 29.06.2023 07:48:0829.06.2023 07:48:08FI

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

• Hiomalaikan Ø : p. 150
• mm Hiomalaikan paksuus: p. 16
• mm Hiomalaikan porareiän Ø : p. 12
• ,7 mm Ulkoreunan kiertonopeus kork.: p. 23
• ,16 m/s Paino ,7 kg Käyttötapa S6 40%: Läpivetokäyttö kuormitus- tauoilla (käyttöaika10 minuuttia). Jotta moottori ei kuumene liiaksi, saa moottoria käyttää 40% käyttöajasta ilmoitetulla nimellisteholla ja sen jälkeen sen tulee käydä 60% käyttöajasta ilman kuormitusta. Vaara! Melunpäästöt Melunpäästöarvot on mitattu standardin EN 62841 mukaan. Äänen painetaso L p. 5

...........................................3 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Annetut tärinän päästöarvot on mitattu normitetul- la koestusmenetelmällä ja niitä voidaan käyttää sähkötyökalun vertaamiseksi toiseen sähkötyö- kaluun. Annettuja tärinän päästöarvoja voidaan käyttää myös rasituksen alustavaan arviointiin. Varoitus: Melupäästöt voivat poiketa annetuista arvoista sähkötyökalua käytettäessä tositilanteessa, riip- puen sähkötyökalun käyttötavasta ja erityisesti siitä, minkätyyppistä työstökappaletta käsitellään. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä.

Käytä suojakäsineitä. Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa. Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä. Irroita verkkopistoke ennen kaikkia huolto- ja asennustoimia.

Kone tulee asentaa tukevasti paikalleen, ts. se tulee ruuvata kiinni työpöytään tms. .

Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa määräysten mukaisesti paikoilleen.

Hiomalaikkojen tulee voida pyöriä esteettä.

Tarkasta ennen koneen liittämistä sähköver- kkoon, että tyyppikilven tiedot vastaavat käy- tettävän verkkovirran tietoja.

5.1 Kipinäsuojuksen / suojalasin asennus

Asenna kipinäsuojus (3) käyttäen apuna kak- soishiomakoneen säätöruuvia (10) (kuva 3).

Asenna suojalasi (2) käyttäen apuna kipinä- suojuksen (3) asennusruuvia (11) (kuva 4). Anl_H_DS_150_SPK7.indb 178Anl_H_DS_150_SPK7.indb 178 29.06.2023 07:48:0829.06.2023 07:48:08FI

5.2 Kipinäsuojuksen säätö (kuva 5/nro 3)

Säädä kipinäsuojus (3) säätöruuvilla (10) niin, että kuivahiomalaikan (5) ja kipinäsuojuksen (3) välinen etäisyys on niin vähäinen kuin mahdollista eikä missään tapauksessa ole suurempi kuin 2 mm.

Korjaa kipinäsuojuksen (3) säätöä aika ajoin tällä tavoin, jotta laikan kulumisen aiheutta- mat muutokset tasataan.

5.3 Työstökappalealustan asennus (kuva 6)

Ruuvaa työstökappalealustat (7) tähtikantaruuvil- la (6) ja asennusruuveilla (12) kiinni kaksoishio- makoneeseen.

5.4 Työstökappaletukien säätö

Säädä työstökappaletuet (7) kiinnitysruuveja (6) käyttäen niin, että kuivahiomalaikan (5) ja työstökappaletuen (7) välinen etäisyys on niin vähäinen kuin mahdollista eikä missään tapauksessa ole suurempi kuin 2 mm.

Säädä työstökappaletuet (7) aika ajoin siten, että kuivahiomalaikan (5) kulumisen aiheutta- ma muutos korjataan.

5.5 Hiomalaikan vaihto (kuvat 8-9)

Ota suojakuvun sivuosan (B) 3 ruuvia (A) pois ja nosta suojakupu paikaltaan. Löysennä mutteria (D) (Huomio, vasen hiomalaikka on kiinnitetty vasempaan kulkevilla kierteillä, oikea hioma- laikka oikeaan kulkevilla kierteillä) siten, että pidät vastapäisen hiomalaikan pidikkeen mutteria paikallaan. Ota sitten laippa (C) pois. Sitten voit vaihtaa hiomalaikan (5) uuteen. Käytä asennuk- sessa apuna riepua. Pane laippa (C) akselille ja kierrä mutteri (D) käsilujaan kiinni. Kiristä mutteri (D) siten, että pidät hiomalaikkaa (5) rievun avulla paikallaan ja kiristät mutterin (D). Sen jälkeen suojakupu (4) täytyy asentaa jälleen paikalleen 3 ruuvin (A) avulla.

6.1 Päälle-/pois-katkaisin (1)

Siirrä päälle-/pois-katkaisin (1) käynnistämistä varten asentoon 1. Sammuttamista varten päälle-/pois-katkaisin (1) käännetään asentoon 0. Odota käynnistämisen jälkeen, kunnes laite on saavuttanut suurimman kierroslukunsa. Aloita hio- minen vasta sitten.

Hienohiomatöissä on suositeltavaa käyttää hienojyväistä hiomalaikkaa, karkeissa hioma- töissä karkeajyväistä hiomalaikkaa.

Aseta työstökappale työstökappalealustalle (7) ja siirrä sitä hitaasti halutussa kulmassa hiomalaikkaa (5) kohti, kunnes se koskettaa laikkaan.

Liikuta työstökappaletta hieman edestakaisin parhaan mahdollisen hiomatuloksen saavut- tamiseksi. Tällöin hiomalaikka (5) kuluu myös tasaisesti. Anna työstökappaleen jäähtyä välillä. Huomio! Jos laikka jumittuu kiinni hiomisen aikana, ota ty- östökappale pois ja odota, kunnes laite on jälleen saavuttanut suurimman kierroslukunsa.

7. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään. Anl_H_DS_150_SPK7.indb 179Anl_H_DS_150_SPK7.indb 179 29.06.2023 07:48:0829.06.2023 07:48:08FI

8. Puhdistus, huolto ja varaosatilaus

Vaara! Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_H_DS_150_SPK7.indb 180Anl_H_DS_150_SPK7.indb 180 29.06.2023 07:48:0829.06.2023 07:48:08FI

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_H_DS_150_SPK7.indb 181Anl_H_DS_150_SPK7.indb 181 29.06.2023 07:48:0929.06.2023 07:48:09FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Käyttömateriaali / käyttöosat* Hiomalaikat Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_H_DS_150_SPK7.indb 182Anl_H_DS_150_SPK7.indb 182 29.06.2023 07:48:0929.06.2023 07:48:09FI

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 60 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_H_DS_150_SPK7.indb 183Anl_H_DS_150_SPK7.indb 183 29.06.2023 07:48:0929.06.2023 07:48:09EE
