H-DS 150 - Slibemaskine Herkules - Gratis brugsanvisning og manual

Mærke	Herkules
Model	H-DS 150
Produkttype	Dobbeltslibemaskine (slibemaskine)
Vægt	5,7 kg
Strømforsyning	230 V ~ 50 Hz
Optaget effekt	105 W (S1) / 150 W (S6 40%)
Tomgangshastighed	2980 omdr./min
Slibeskivediameter	150 mm
Slibeskivetykkelse	16 mm
Slibeskiveboring	12,7 mm
Maks. periferihastighed	23,16 m/s
Lydtryksniveau	82,7 dB(A)
Lydeffektniveau	95,7 dB(A)
Hovedfunktioner	Afgrovning og finbehandling af metaller, plast og andre materialer
Medfølgende udstyr	Slibemaskine med 2 slibeskiver, beskyttelsesglas, gnistfang, emneholder, monteringsskruer, brugsanvisning
Vedligeholdelse og rengøring	Rengør med fugtig klud og mild sæbe; undgå vandindtrængning; ingen indvendige dele skal vedligeholdes
Sikkerhed	Beskyttelsesglas, justerbar gnistfang, emneholder, tænd/sluk-knap, nødstop ikke specificeret
Reservedele og reparationsmuligheder	Slibeskiver fås; bestilling med type, artikelnummer og delnummer; kundeservice via www.isc-gmbh.info
Generelle oplysninger	60 måneders garanti; ikke-erhvervsmæssig brug; opbevaringstemperatur 5-30°C

Ofte stillede spørgsmål - H-DS 150 Herkules

Hvordan skifter jeg en slibeskive på Herkules H-DS 150?

Fjern de 3 skruer på sidedækslet, og tag det af. Løsn møtrikken (bemærk: venstregevind til venstre, højregevind til højre) ved at holde den modsatte møtrik. Tag flangen af, udskift slibeskiven, sæt flangen på igen, spænd møtrikken i hånden og derefter med en klud. Sæt dækslet på igen.

Hvordan justeres gnistfangen?

Brug justeringsskruen (mærke 10) til at føre gnistfangen tættere på slibeskiven inden for 2 mm. Juster regelmæssigt for at kompensere for slibeskivens slid.

Hvad er effekten på slibemaskinen H-DS 150?

Den optagne effekt er 105 W ved kontinuerlig drift (S1) og 150 W ved intermitterende drift (S6 40%).

Kan jeg bruge denne slibemaskine på træ?

Ja, maskinen er designet til afgrovning og finbehandling af metaller, plast og andre materialer, herunder træ, med de rigtige slibeskiver. Bær støvmaske.

Hvilke sikkerhedstilbehør medfølger?

Medfølgende: beskyttelsesglas, justerbar gnistfang, emneholder og tænd/sluk-knap. Beskyttelsesbriller og høreværn anbefales.

Hvordan rengør og vedligeholder jeg maskinen?

Tag altid stikket ud før rengøring. Rengør med en fugtig klud og lidt mild sæbe. Brug ikke aggressive midler. Undgå, at vand trænger ind i maskinen. Ingen indvendige dele kræver vedligeholdelse.

Hvad gør jeg, hvis slibeskiven blokerer under brug?

Fjern straks emnet, og vent, indtil maskinen igen når maksimal hastighed, før du fortsætter arbejdet.

Hvor kan jeg finde reservedele?

Reservedele fås via kundeservice. For at bestille skal du angive apparattype, artikelnummer, identifikationsnummer og delnummer. Besøg www.isc-gmbh.info.

Hvad er garantien for dette produkt?

Garantien er 60 måneder fra købsdatoen for ikke-erhvervsmæssig brug. Skader som følge af normal slitage eller forkert brug er undtaget.

Hvordan opbevarer jeg slibemaskinen?

Opbevar apparatet mørkt, tørt, frostfrit og utilgængeligt for børn. Den ideelle temperatur er mellem 5 og 30 °C. Opbevar originalemballagen.

BRUGSANVISNING H-DS 150 Herkules

DK Original betjeningsvejledning Dobbeltsliber

NO Original-driftsveiledning Dobbel slipemaskin

IS Upprunalegar notandaleiðbeiningar Smergel

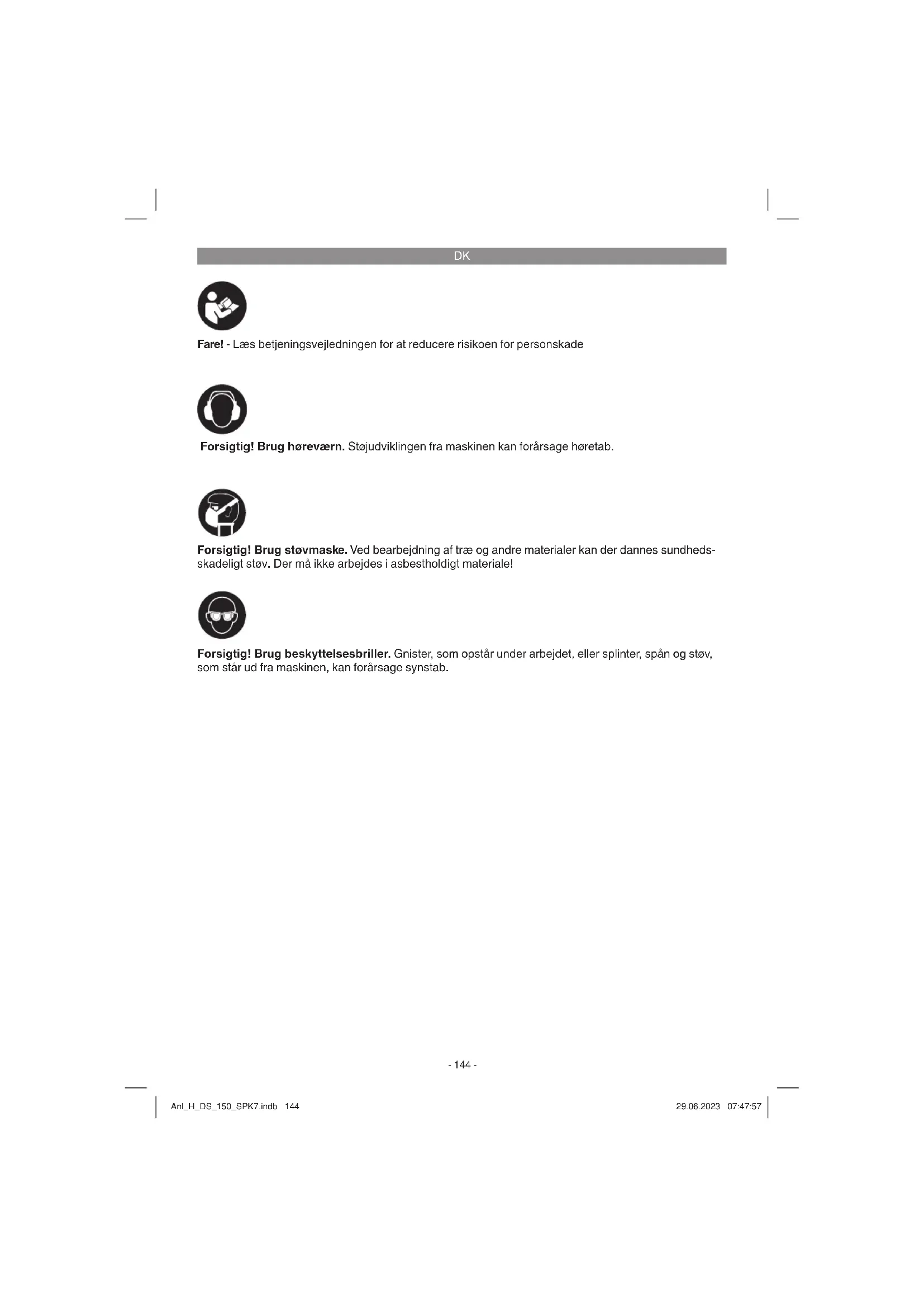

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

DK

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1 Tænd/Sluk-knap
2 Beskyttelsesglas
3 Gnistværn
4 Beskyttelseskappe
5 Slibeskive
6 Fastspændingsskrue emnestøtte
7 Emnestøtte
8 Fastgørelseshuller
9 Standerfod
10 Justerskrue gnistværn
11 Monteringsskrue beskyttelsesglas
12 Monteringsskrue emnestøtte

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i

serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Dobbeltsliber
• Beskyttelsesglas med gnistværn
- Emnestøtte
• Monteringsskruer
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Bænkslibemaskinen er en kombimaskine til grovog fi nslibning af metal, kunststof og andre materialer under anvendelse af de rigtige slibeskiver.

Apparatet må kun anvendes i overensstemmelse med dets tiltænkte formål. Trods korrekt anvendelse er der stadig nogle risikofaktorer, man skal være opmærksom på. Følgende punkter skal nævnes, afhængig af maskinens konstruktion og sammensætning:

• Berøring af slibeskive i uafdækket område.
• Udslyngning af dele fra beskadigede slibeski- ver.
  • Udslyngning af arbejdsemner og dele heraf
  • Risikofaktor høreskader: bær høreværn.

Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.

DK

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Mærkespænding: 230 V \~ 50 Hz

Optagen effekt: .....105 W S1 / 150 W S6 40%

Omdrejningstal, ubelastet n_0 : .....2980 min ^-1

ø slibeskive: 150 mm

Slibeskivetykkelse: 16 mm

ø boring slibeskive: 12,7 mm

Maks. omkredshastighed: 23,16 m/s

Vægt: 5,7 kg

Driftsmodus S6 40%: Kontinuerlig drift med intermitterende belastning (cyklusvarighed 10 min). For at undgå overophedning af motoren må den køre med den angivne mærkeeff ekt i 40% af cyklussens varighed og skal herefter køre videre uden belastning i 60% af cyklussens varighed.

Fare!

Støj

Støjstal er beregnet i henhold til EN 61029.

Lydtryksniveau L_pA 82,7 dB(A)

Usikkerhed K_pA .....3 dB

Lydeff ektniveau L_WA 95,7 dB(A)

Usikkerhed K_WA .....3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

De angivede støjemissionsværdier er blevet målt iht. en standardiseret analyseproces og kan anvendes til at sammenligne el-værktøj indbyrdes.

De angivede støjemissionsværdier kan også bruges til at gennemføre en foreløbig vurdering af belastningen.

Advarsel:

Støjemissionerne kan afvige fra de angivede værdier, når el-værktøjet bruges, dette afhænger af den måde, el-værktøjet bruges på, og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et eftersyn.
- Sluk maskinen, när den ikke benyttes.
• Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden produktet sluttes til strømforsyningsnettet, skal det kontrolleres, at angivelserne på mærkepladen svarer til strømforsyningsnettets data.

Advarsel!

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på produktet.

Træk stikket ud af stikkontakten inden vedligeholdelses- og montagearbejde påbegyndes.

• Maskinen skal opstilles, så den står stabilt, dvs. den skal påskrues en arbejdsbænk el. lign.
  Alle afskærmninger og sikkerhedsanordninger skal være korrekt påmonterede, inden maskinen tages i brug.
  • Slibeskiverne skal kunne køre frit.
• Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen svarer til netdataene.

DK

5.1 Montering af gnistværn/beskyttelsesglas (fi g. 3/4)

• Montér gnistværnene (3) på dobbeltsliberen ved hjælp af justerskruen (10) (Fig. 3).
• Montér beskyttelsesglasset (2) på gnistværnet (3) ved hjælp af monteringsskruen (11) (fig. 4).

5.2 Indstilling af gnistværn (fi g. 5 / pos. 3)

• Indstil gnistværnet (3) med justerskruen (10) således, at afstanden mellem tørslibeskiven (5) og gnistværnet (3) er så lille som mulig og under ingen omstændigheder over 2 mm.
• Indstil gnistværnet (3) periodisk således, at slitagen på skiven udlignes.

Skru emnestøtterne (7) fast på dobbeltsliberen ved hjælp af stjerneskruen (6) og monteringsskruerne (12).

5.4 Indstilling af emnestøtter (fi g. 7 / pos. 7)

• Indstil emnestøtterne (7) med fastspændingsskruerne (6) således, at afstanden mellem tørslibeskive (5) og emnestøtte (7) er så lille som mulig og under ingen omstændigheder er over 2 mm.
• Indstil emnestøtterne (7) med jævne mellemrum således, at slitagen på tørslibeskiven (5) udlignes.

5.5 Skift af slibeskive (fi g. 8-9)

Fjern de 3 skruer (A) på beskyttelseskappens sidestykke (B), og tag sidestykket af. Skru møtrikken (D) løs (Forsigtig! Den venstre slibeskive er skruet sammen med et venstregevind, den højre slibeskive med et højregevind), idet du holder imod med møtrikken på slibeskiveholderen overfor. Tag fl angen (C) af. Slibeskiven (5) kan nu udskiftes. Monteringen sker vha. en klud. Anbring fl angen (C) på akslen og skru møtrikken (D) håndfast på. Møtrikken (D) spændes ved at holde slibeskiven (5) fast med en klud og spænde møtrikken (D). Herefter skal beskyttelseskappen (4) monteres igen ved hjælp af de 3 skruer (A).

6. Betjening

6.1 Tænd/Sluk-knap (1)

Stil tænd/sluk-knappen (1) i position 1 for at tænde.

Stil tænd/sluk-knappen (1) i position 0 for at slukke.

Når sliberen er tændt, så vent, indtil den har nået sit maksimale omdrejningstal, inden du begynder at slide.

6.2 Slibning

• Til fine slibearbejder anbefales det at bruge den finkornede slibeskive, til grove slibearbejder bruges den grovkornede slibeskive.
• Læg arbejdsemnet på emnestøtten (7), og før det i den ønskede vinkel langsomt hen til slibeskiven (5), indtil det berører denne.
• Bevæg emnet let frem og tilbage for at opnå et optimal sliberesultat. Dette vil også sikre, at slibeskiven (5) slides jævnt. Lad emnet køle af ind imellem.

Forsigtig!

Skulle skiven blokere under arbejdet, fjern da emnet og vent, til maskinen har nået sit maks. omdrejningstal igen.

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

DK

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

8.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

8.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende oplyst:

• Produktets typebetegnelse
• Produktets varenummer
• Produktets identnummer
• Nummeret på den ønskede reservedel
Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele*
Forbrugsmateriale/ forbrugsdele* Slibeskiver
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
  • Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

DK

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

2. Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

3. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

4. Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

5. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

6. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

NO

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet!

Fare!

* ikke nødvendigvis inkludert i leveransen!

1. Vår garanti dekker ikke:
