LIETOŠANAS INSTRUKCIJA H-DS 150 Herkules

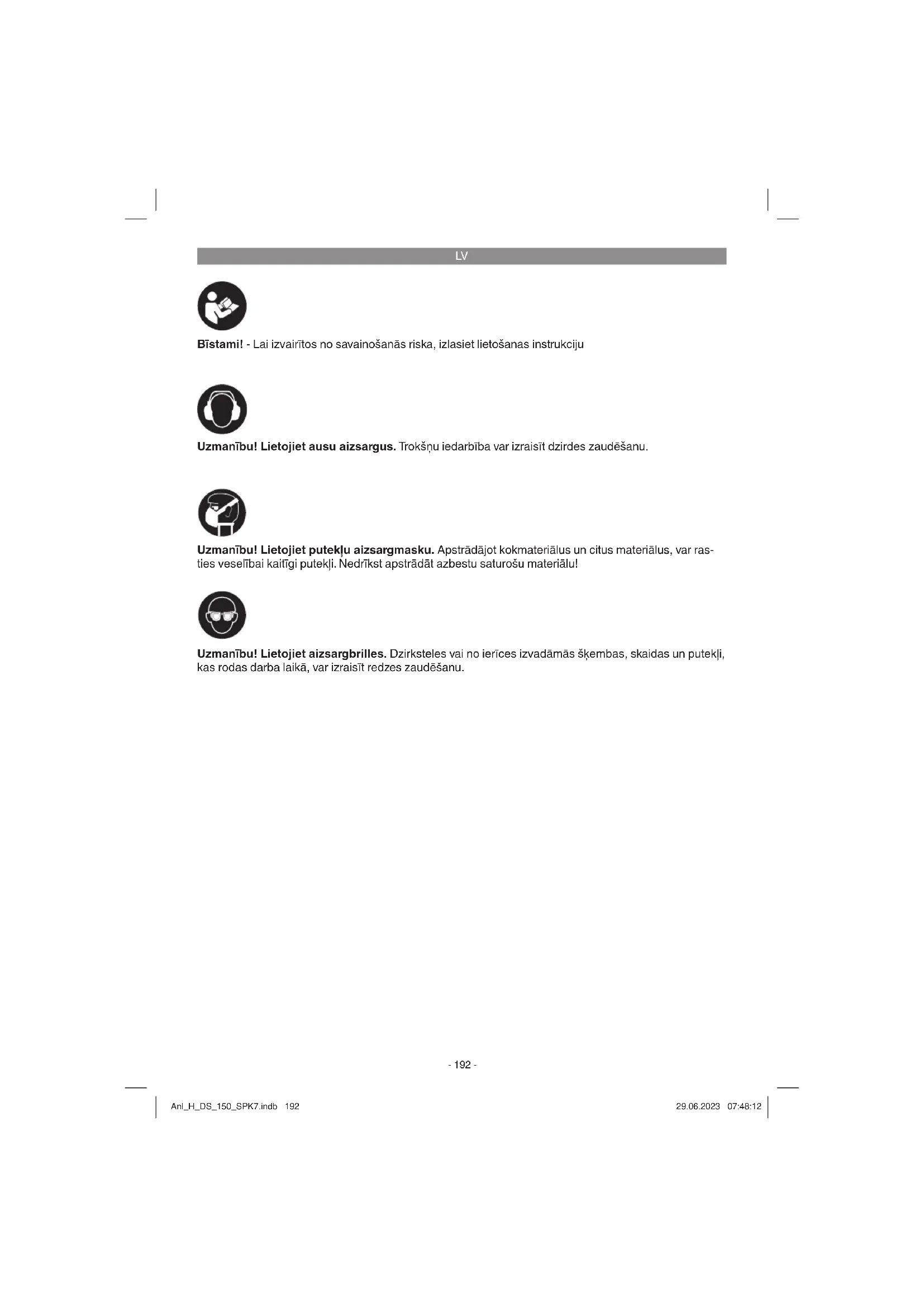

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju Uzmanību! Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zaudēšanu. Uzmanību! Lietojiet aizsargbrilles. Dzirksteles vai no ierīces izvadāmās šķembas, skaidas un putekļi, kas rodas darba laikā, var izraisīt redzes zaudēšanu. Uzmanību! Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālus un citus materiālus, var ras- ties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Anl_H_DS_150_SPK7.indb 192Anl_H_DS_150_SPK7.indb 192 29.06.2023 07:48:1229.06.2023 07:48:12LV

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

2. Ierīces apraksts un piegādes

komplekts 2.1. Ierīces apraksts (1./2.a–2.c att.)

1. Ieslēgšanas/izslēgšanas slēdzis

3. Dzirksteļu novirzītājs

6. Sagatavju paliktņa zvaigžņveida skrūve

7. Sagatavju paliktnis

8. Nostiprināšanas caurumi

10. Dzirksteļu novirzītāja regulēšanas skrūve

11. Aizsargstikla montāžas skrūve

12. Sagatavju paliktņa montāžas skrūve

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur

ūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Aizsargstikls ar dzirksteļu novirzītāju

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Divripu slīpmašīna ir kombinēta ierīce, kas paredzēta metāla, plastmasas un citu materiālu rupjai un smalkai slīpēšanai, izmantojot atbilstīgas slīpripas. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem! Arī lietojot ierīci atbilstoši noteikumiem, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var ras- ties šādas situācijas:

pieskaršanās slīpripai nenosegtā zonā;

bojātu slīpripu daļu izmešana;

detaļu un to daļu izmešana;

dzirdes traucējumi, ja netiek lietoti nepieciešamie dzirdes aizsargi. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- Anl_H_DS_150_SPK7.indb 193Anl_H_DS_150_SPK7.indb 193 29.06.2023 07:48:1229.06.2023 07:48:12LV

tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

• Tīkla spriegums: p. 230
• V ~ 50 Hz Patēriņa jauda: p. 105
• W S1 / 150 W S6 40% Apgr. skaits tukšgaitā n0: p. 2980
• apgr./min. Slīpripas ø: p. 150
• mm Slīpripas biezums: p. 16
• mm Slīpripas urbuma ø: p. 12
• ,7 mm Maks. perifēriskais ātrums: p. 23
• ,16 m/s Svars: ,7 kg Darbības režīms S6 40%: caurlaišanas režīms ar pārtraukto jaudas padevi (darbības laiks – 10 min.). Lai motors lieki nesakarstu, 40% darbības laika to drīkst darbināt ar minēto nominālo jaudu un 60% no darbības laika tam jāļauj darboties bez slodzes. Bīstami! Troksnis Trokšņu vērtības ir noskaidrotas atbilstoši EN p. 5

Trokšņa spiediena līmenis L

.....................................................3 dB Lietojiet trokšņu slāpēšanas austiņas. Trokšņu iedarbība var izraisīt dzirdes zudumu. Norādītās trokšņu emisijas vērtības ir mērītas saskaņā ar standarta testēšanas metodi un tās var izmantot elektroinstrumentu savstarpējai salīdzināšanai. Norādītās trokšņu emisijas vērtības var arī izmantot, lai provizoriski novērtētu iedarbību. Brīdinājums! Atkarībā no elektroinstrumenta izmantošanas paņēmieniem un veida, jo īpaši no apstrādājamās detaļas veida, elektroinstrumenta faktiskās izmantošanas apstāk ļos trokšņu emisijas līmenis var neatbilst norādītajām vērtībām. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

Izslēdziet ierīci, kad no nelietojat.

Strādājiet cimdos. Uzmanību! Atlikušie riski Pat ja lietojat šo elektroierīci atbilstoši notei- kumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota

putekļu aizsargmaska;

2. dzirdes bojājumi, ja netiek lietoti piemēroti

3. veselības kaitējumi, ko izraisa plaukstu un

roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neap- kopj.

5. Darbības pirms lietošanas

sākšanas Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parame- triem. Brīdinājums! Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotīkla. Pirms visiem apkopes un montāžas darbiem atvienojiet tīkla kontaktdakšu.

Ierīce stabili jāuzstāda, pieskrūvējot uz darb- galda u.tml.

Pirms palaides atbilstošā veidā jāuzstāda visi pārsegi un drošības mehānismi.

Slīpripām jāgriežas brīvi.

Pirms mašīnas pieslēgšanas pārliecinieties, ka uz datu plāksnītes norādītā informācija sakrīt ar elektrotīkla parametriem. Anl_H_DS_150_SPK7.indb 194Anl_H_DS_150_SPK7.indb 194 29.06.2023 07:48:1229.06.2023 07:48:12LV

5.1. Dzirksteļu novirzītāja/aizsargstikla montāža (3./4. att.) Uzstādiet dzirksteļu novirzītājus (3) uz divripu slīpmašīnas, izmantojot regulēšanas skrūvi (10) (3. att.). Uzstādiet aizsargstiklu (2) uz dzirksteļu novirzītāja (3), izmantojot montāžas skrūvi (11) (4. att.). 5.2. Dzirksteļu novirzītāju regulēšana (5. att.)

Izmantojot regulēšanas skrūvi (10), dzirksteļu novirzītāju (3) noregulējiet tā, lai attālums starp sausās slīpēšanas ripu (5) un dzirksteļu novirzītāju (3) būtu iespējami mazs un nekādā ziņā nebūtu lielāks par 2 mm.

Dzirksteļu novirzītāju (3) periodiski regulējiet tā, lai ripas nodilums būtu vienmērīgs. 5.3. Sagatavju paliktņu montāža (6. att.) Ar zvaigžņveida skrūvi (6) un montāžas skrūvēm (12) pieskrūvējiet sagatavju paliktņus (7) uz divri- pu slīpmašīnas. 5.4. Sagatavju paliktņu iestatīšana (7. att.)

Ar zvaigžņveida skrūvēm (6) noregulējiet sagatavju paliktņus (7) tā, lai attālums starp sausās slīpēšanas ripu (5) un sagatavju pa- liktni (7) būtu iespējami mazs un nekādā ziņā nebūtu lielāks par 2 mm.

Sagatavju paliktņus (7) periodiski noregulējiet tā, lai sausās slīpēšanas ripas (5) nodilums būtu vienmērīgs. 5.5. Slīpripas nomaiņa (8., 9. att.) Izskrūvējiet trīs skrūves (A) no aizsargpārsega sānu daļas (4) un noņemiet to. Palaidiet vaļīgāk uzgriezni (D) (Uzmanību: kreisā slīpripa ir pieskrūvēta ar kreiso vītni, bet labā slīpripa – ar labo vītni.), turot pretējās puses slīpripas stiprinājuma uzgriezni. Pēc tam noņemiet atloku (C). Tagad var nomainīt slīpripu (5). Montāžu veic, izmantojot audumu. Uzlieciet atloku (C) uz vārpstas un ar roku cieši pieskrūvējiet uzgriezni (D). Lai pievilktu uzgriezni (D), turiet slīpripu (5) ar audumu un pievelciet uzgriezni (D). Pē c tam atkal jāuzstāda aizsargpārsegs (4), izmantojot trīs skrūves (A).

6.1. Ieslēgšanas/izslēgšanas slēdzis (1. att.) Lai ieslēgtu ierīci, ieslēdziet ieslēgšanas/ izslēgšanas slēdzi (1) pozīcijā I. Lai izslēgtu ierīci, ieslēgšanas/izslēgšanas slēdzi (1) ieslēdziet pozīcijā 0. Pēc ierīces ieslēgšanas pagaidiet, kamēr tā sas- niegs maksimālo apgriezienu skaitu. Tikai pēc tam sāciet slīpēt. 6.2. Slīpēšana

Smalkiem slīpēšanas darbiem ieteicams izmantot smalkgraudainu slīpripu, savukārt rupjiem slīpēšanas darbiem – rupjgraudainu slīpripu.

Novietojiet sagatavi uz sagatavju paliktņa (7) un lēnām pievirziet to nepieciešamajā leņķī pie slīpripas (5), līdz notiek saskare.

Nedaudz virziet sagatavi šurpu turpu, lai iegūtu optimālu slīpējumu. Turklāt šādā veidā slīpripa (5) vienmērīgi nodilst. Ļaujiet sagata- vei laiku pa laikam atdzist. Uzmanību! Ja darba laikā ripa tiek bloķēta, noņemiet sa- gatavi un pagaidiet, līdz ierīce atkal sasniedz maksimālo apgriezienu skaitu.

7. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

8. Tīrīšana, apkope un rezerves daļu

pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas. Anl_H_DS_150_SPK7.indb 195Anl_H_DS_150_SPK7.indb 195 29.06.2023 07:48:1229.06.2023 07:48:12LV

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

Ierīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

8.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.Einhell-Service.com.

9. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anl_H_DS_150_SPK7.indb 196Anl_H_DS_150_SPK7.indb 196 29.06.2023 07:48:1329.06.2023 07:48:13LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienā cīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_H_DS_150_SPK7.indb 197Anl_H_DS_150_SPK7.indb 197 29.06.2023 07:48:1329.06.2023 07:48:13LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Izlietojamie materiāli/izlietojamās detaļas* Slīpripas Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.Einhell-Service.com. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_H_DS_150_SPK7.indb 198Anl_H_DS_150_SPK7.indb 198 29.06.2023 07:48:1329.06.2023 07:48:13LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkalpošanas dienestā, kura adrese norādīta uz šī ga- rantijas talona. Mēs Jums labprāt palīdzēsim, ja zvanīsiet mums uz norādīto apkalpošanas dienesta tālruņa numuru. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi.

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fi ziskām personām, kas nevēlas lietot

šo izstrādājumu komerciālas vai citas saimnieciskas darbī bas ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garan- tija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piem ēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultāt ā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet

pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasifi cēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci. Defektus, kas nav vispār vai vairs nav iekļ auti garantijas apjomā, mēs, protams, labprāt novērsīsim par maksu. Šim nolūkam, lūdzam nosūtīt ierīci uz mūsu apkalpošanas dienesta adresi. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_H_DS_150_SPK7.indb 199Anl_H_DS_150_SPK7.indb 199 29.06.2023 07:48:1329.06.2023 07:48:13LT
