H-DS 150 - Slipmaskin Herkules - Gratis bruksanvisning och manual

Varumärke	Herkules
Modell	H-DS 150
Produkttyp	Dubbel slipbänk (slipmaskin)
Vikt	5,7 kg
Strömförsörjning	230 V ~ 50 Hz
Upptagen effekt	105 W (S1) / 150 W (S6 40%)
Tomgångsvarvtal	2980 varv/min
Sliphjul diameter	150 mm
Sliphjul tjocklek	16 mm
Sliphjul borrning	12,7 mm
Max periferihastighet	23,16 m/s
Ljudtrycksnivå	82,7 dB(A)
Ljudeffektnivå	95,7 dB(A)
Huvudfunktioner	Grov- och färdigbearbetning av metaller, plaster och andra material
Medföljande utrustning	Slipbänk med 2 sliphjul, skyddsglas, gnistskydd, arbetsstycke stöd, monteringsskruvar, bruksanvisning
Underhåll och rengöring	Rengör med fuktig trasa och mild tvål; undvik vatteninträngning; inga interna delar som kräver underhåll
Säkerhet	Skyddsglas, justerbart gnistskydd, arbetsstycke stöd, på/av-strömbrytare, nödstopp ej specificerat
Reservdelar och reparerbarhet	Sliphjul finns; beställ med typ, artikelnummer och del; service via www.isc-gmbh.info
Allmän information	Garanti 60 månader; icke-professionell användning; lagringstemperatur 5-30°C

Vanliga frågor - H-DS 150 Herkules

Hur byter man ett sliphjul på Herkules H-DS 150 ?

Ta bort de 3 skruvarna på sidokåpan, demontera den. Lossa muttern (observera: vänstergänga till vänster, högergänga till höger) medan du håller den motsatta muttern. Ta bort flänsen, byt sliphjulet, sätt tillbaka flänsen, dra åt muttern för hand och sedan med en trasa. Sätt tillbaka kåpan.

Hur justerar man gnistskyddet ?

Använd justerskruven (markering 10) för att föra gnistskyddet närmare sliphjulet på mindre än 2 mm. Justera regelbundet för att kompensera för slithjulsslitage.

Vad är effekten på slipmaskinen H-DS 150 ?

Den upptagna effekten är 105 W vid kontinuerlig drift (S1) och 150 W vid intermittent drift (S6 40%).

Kan jag använda denna slipmaskin på trä ?

Ja, maskinen är avsedd för grov- och färdigbearbetning av metaller, plaster och andra material, inklusive trä, med lämpliga slipskivor. Använd andningsskydd.

Vilka säkerhetstillbehör ingår ?

Ingår: skyddsglas, justerbart gnistskydd, arbetsstycke stöd och på/av-strömbrytare. Skyddsglasögon och hörselskydd rekommenderas.

Hur rengör och underhåller man maskinen ?

Koppla alltid ur före rengöring. Rengör med en fuktig trasa och lite mild tvål. Använd inte starka rengöringsmedel. Undvik att vatten tränger in i maskinen. Inga invändiga delar kräver underhåll.

Vad göra om sliphjulet fastnar under användning ?

Ta omedelbart bort arbetsstycket och vänta tills apparaten återigen uppnår maximal hastighet innan du fortsätter arbetet.

Var kan jag få tag på reservdelar ?

Reservdelar finns via kundtjänst. Vid beställning, ange apparatens typ, artikelnummer, ID-nummer och delnummer. Besök www.isc-gmbh.info.

Vad är garantin för denna produkt ?

Garantin är 60 månader från inköpsdatum, för icke-professionell användning. Skador på grund av normalt slitage eller felaktig användning omfattas inte.

Hur förvarar man slipmaskinen ?

Förvara apparaten på en mörk, torr, frostfri plats och utom räckhåll för barn. Idealisk temperatur är mellan 5 och 30 °C. Behåll originalförpackningen.

BRUKSANVISNING H-DS 150 Herkules

SE Original-bruksanvisning Dubbelbänkslipmaskin

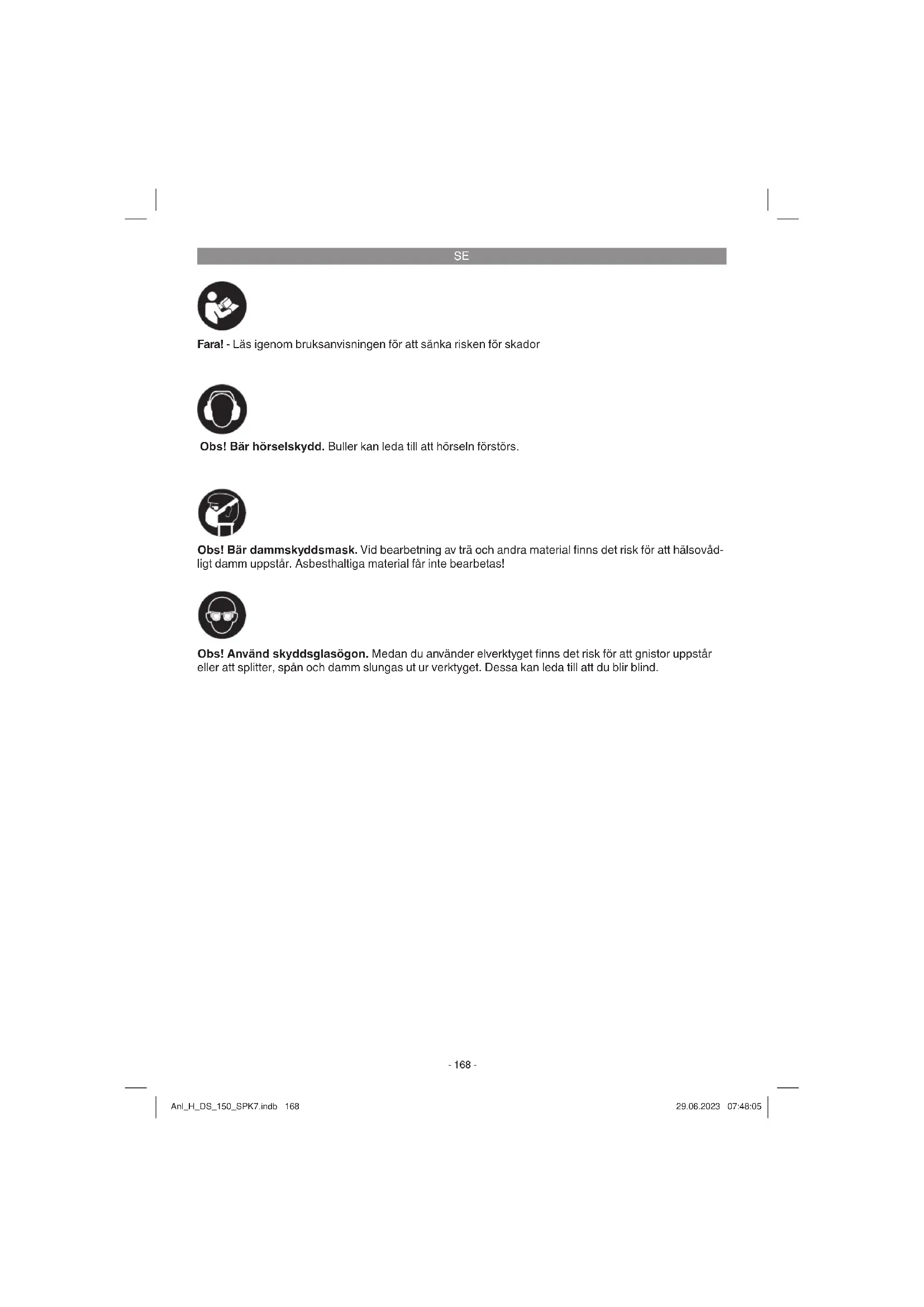

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

SE

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Gällande säkerhetsanvisningar finns i det bifogade häftet.

Fara!

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1 Strömbrytare
2 Skyddsglas
3 Gnistskydd
4 Skyddskåpa
5 Slipsten
6 Monteringsskruv för slipstöd
7 Slipstöd
8 Monteringshål
9 Stöd
10 Justerskruv för gnistskydd
11 Monteringsskruv för skyddsglas
12 Monteringsskruv för slipjigg

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Dubbelbänkslipmaskin
• Skyddsglas med gnistskydd
- Slipstöd
• Monteringsskruvar
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Bänkslipmaskinen är en kombinationsmaskin för grov- och fi nslipning av metall, plast och andra material med hjälp av passande slipskivor.

Maskinen får endast användas till sitt avsedda ändamål! Trots ändamålsenlig användning kan särskilda resterande riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

• Risk för att användaren rör vid den oskyddade slipskivan.
• Risk för att delar som har brutits loss från slipskivan slungas ut.
• Risk för att arbetsstycken eller delar slungas ut.
• Risk för hörselskador vid otillräckligt bullerskydd.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

SE

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nominell spänning 230 V \~ 50 Hz Eff ektbehov 105 W S1 / 150 W S6 40% Tomgångsvarvtal n _b 2980 min ^1 Diam. slipsten 150 mm Tjocklek slipsten 16 mm Monteringshål slipsten 12,7 mm Max. periferihastighet 23,16 m/s Vikt 5,7 kg

Driftslag S6 40%: Kontinuerlig drift med intermittent belastning (arbetscykel 10 min). För att undvika att motorn värms upp till otillåtet höga temperaturer, får motorn köra med angiven nominell effekt 40% av arbetscykeln, och därefter 60% av arbetscykeln utan belastning.

Fara!

Buller

Bullervärden har bestämts enligt EN 62841.

Ljudtrycksnivå L_pA 82,7 dB(A) Osäkerhet K_pA 3 dB Ljudeff ektnivå I_WA 95,7 dB(A) Osäkerhet K_WA 3 dB

Använd hörselskydd.

Buller kan leda till nedsatt hörsel.

Angivna bullervärden har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill jämföra olika elverktyg.

Angivna bullervärden kan även användas till en preliminär bedömning av belastningen.

Varning:

Beroende på hur elverktyget används, och särskilt vilken typ av arbetsstycke som bearbetas, kan de bullervärden som uppstår under den faktiska användningen av elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
Bärhandskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi ltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Dra alltid ut stickkontakten inför underhålls- och monteringsarbeten.

Se till att maskinen står stabilt, dvs. fastskruvad på en arbetsbänk eller liknande.
- Innan maskinen tas i drift måste alla skydd och säkerhetsanordningar ha monterats på avsett vis.
• Slipskivorna måste kunna rotera fritt.
- Övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data innan du ansluter utrustningen till vägguttaget.

5.1 Montera gnistskydd / skyddsglas (bild 3/4)

Montera gnistskydden (3) på dubbelbänkslipmaskinen med justerskruven (10) (bild 3).

Montera skyddsglaset (2) på gnistskyddet (3) med justerskruven (11) (bild 4).

SE

5.2 Ställa in gnistskydd (bild 5/pos. 3)

• Ställ in gnistskyddet (3) med justerskruven (10) så att avständet mellan torrslipstenen (5) och gnistskyddet (3) är så kort som möjligt och absolut inte är större än 2 mm.
• Ställ in gnistskyddet (3) efterhand så att slita-get på skivan kompenseras.

5.3 Montera slipjiggar (bild 6)

Skruva fast slipjiggarna (7) på dubbelbänkslipmaskinen med stjärnskruven (6) och monteringsskruvarna (12).

5.4 Ställa in slipstöd (bild 7/pos. 7)

• Ställ in slipstöden (7) med fästskruvarna (6) så att avständet mellan torrslipstenen (5) och slipstödet (7) är så kort som möjligt och absolut inte är större än 2 mm.
• Ställ in slipstöden (7) med jämna mellanrum så att slitaget på torrslipstenen (5) kompenseras.

5.5 Byta slipsten (bild 8-9)

Skruva ut de tre skruvarna (A) från sidan av skyddskåpan (B) och ta sedan av käpan. Lossa på muttern (D) (Obs! Vänster slipsten är fast-skruvad med vänstergänga, höger slipsten med högergänga) genom att hålla emot muttern till den motsatta slipstenshållaren med en nyckel. Ta sedan av fl änsen (C). Därefter kan du byta ut slipstenen (5). Använd en trasa när en ny slipsten ska monteras. Sätt fl änsen (C) på axeln och skruva åt muttern (D) handfast. För att dra åt muttern (D), håll fast slipstenen (5) med en trasa och dra sedan åt muttern (D). Montera sedan tillbaka skyddskåpan (4) med 3 st skruvar (A).

6. Använda

6.1 Strömbrytare (1)

Ställ strömbrytaren (1) i läge 1 för att slå på maskinen.

Ställ strömbrytaren (1) i läge 0 för att slå ifrån maskinen.

Efter att du har slagit på maskinen måste du vänta tills det maximala varvtalet har uppnåtts. Först därefter kan du börja slipa.

6.2 Slipning

- För finare slipning rekommenderar vi att du använder den finkorniga slipstenen. För grovslipning är den grovkorniga slipstenen

bättre lämpad.

• Lägg arbetsstycket på slipstödet (7) och flytta det sedan långsamt i önskad vinkel mot slips- tenen (5) tills det rör emot stenen.

- För arbetsstycket lätt fram och tillbaka för att få ett perfekt slipresultat. Slipstenen (5) kommer då att slitas likformigt. Låt arbetsstycket svalna emellanåt.

Obs!

Om slipstenen blockeras under drift måste du ta bort arbetsstycket och därefter vänta tills maskinen har nätt sitt högsta varvtal på nytt.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

8.2 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

SE

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.

- Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

SE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar*
Förbrukningsmaterial/förbrukningsdelar* Slipskivor
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

SE

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
