| Mark | Herkules |
| Mudel | H-DS 150 |
| Toote tüüp | Kahekordne lihvmasin (lihvija) |
| Kaal | 5,7 kg |
| Toitepinge | 230 V ~ 50 Hz |
| Tarbitav võimsus | 105 W (S1) / 150 W (S6 40%) |
| Tühikäigu pöörlemissagedus | 2980 p/min |
| Lihvketta läbimõõt | 150 mm |
| Lihvketta paksus | 16 mm |
| Lihvketta ava | 12,7 mm |
| Maksimaalne perifeerne kiirus | 23,16 m/s |
| Helirõhutase | 82,7 dB(A) |
| Helivõimsustase | 95,7 dB(A) |
| Peamised funktsioonid | Metallide, plastide ja muude materjalide jämetöötlus ja viimistlus |
| Kaasasolev varustus | Lihvpink 2 lihvketastega, kaitseklaas, sädemeekraan, tooriku tugi, kinnituskruvid, kasutusjuhend |
| Hooldus ja puhastus | Puhastada niiske lapiga ja pehme seebiga; vältida vee sissetungimist; sisemisi osi ei ole vaja hooldada |
| Ohutus | Kaitseklaas, reguleeritav sädemeekraan, tooriku tugi, sisse/välja lüliti, hädaolukorra seiskamispolti pole täpsustatud |
| Varuosad ja parandatavus | Lihvkettad saadaval; tellimisel märkige tüüp, tootekood ja osa number; teenindus: www.isc-gmbh.info |
| Üldandmed | Garantii 60 kuud; mitteprofessionaalne kasutus; hoiustamistemperatuur 5-30°C |
Korduma kippuvad küsimused - H-DS 150 Herkules
Kasutajate küsimused teemal H-DS 150 Herkules
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lihvimismasin PDF-formaadis tasuta! Leidke oma juhend H-DS 150 - Herkules ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. H-DS 150 kaubamärgi Herkules.
KASUTUSJUHEND H-DS 150 Herkules
EE Originaalkasutusjuhend Topeltlihvmasin
6 Vængjaskrúfa verkstykkisplata
7 Verkstykkjaplata
8 Festigöt
9 Standfótur

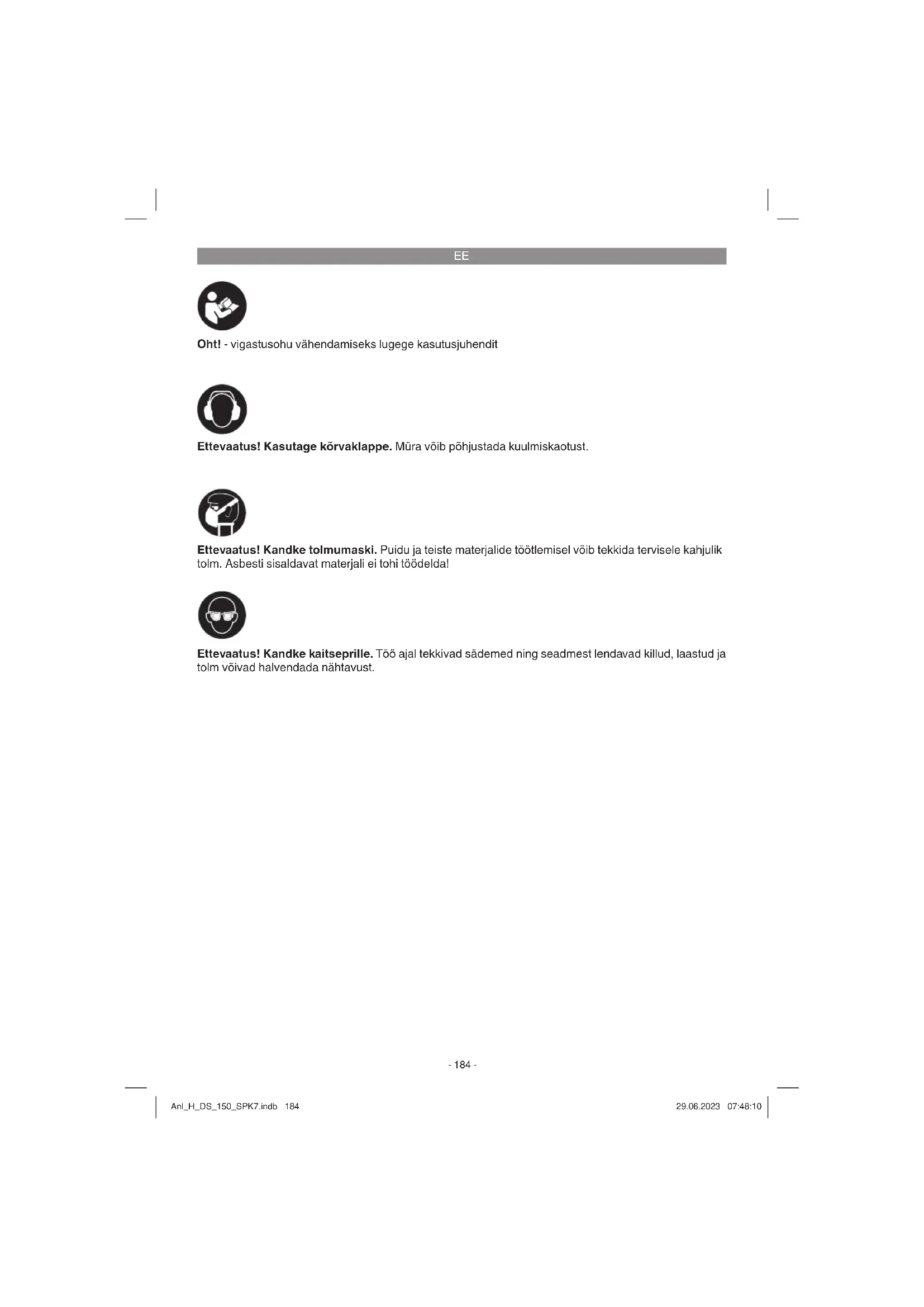

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit
Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.
Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!
Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.
EE
Oht!
Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.
1. Ohutusjuhised
Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.
Oht!
Lugege köiki ohutusjuhiseid ja juhendeid.
Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.
2. Seadme kirjeldus ja tarnekomplekt
2.1 Seadme kirjeldus (joonis 1/2)
1 toitelüliti
2 kaitseklaas
3 sädemesuunaja
4 kaitsekate
5 käiakivi
6 töödeldava detaili toe kinnituskruvi
7 töödeldava detaili tugi
8 kinnitusavad
9 jalg
10 sädemesuunaja reguleerimiskruvi
11 kaitseklaasi paigalduskruvi
12 töödeldava detaili toe paigalduskruvi
2.2 Tarnekomplekt
Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.
- Avage pakend ja võtke seade ettevaatlikult välja.
-
Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
-
Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.
Oht!
Seade ja pakkematerjal ei ole laste mänguasjad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!
Kahelihvkettaga
• Sädemesuunajagakaitseklaas
• Töödeldava detaili tugi
• paigalduskruvid
• Originaalkasutusjuhend
- Ohutusjuhised
3. Sihipärane kasutamine
Lauakäi on ühendseade metallide, plastmasside ja teiste materjalide jäme- ja peenlihvimiseks vastavaid käiakive kasutades.
Masinat võib kasutada ainult sihipäraselt! Hoolimata sihipärasest kasutamisest ei ole võimalik teatud riskifaktoreid täielikult kõrvaldada. Tingituna masina konstruktsioonist ja paigaldamisest võivad esineda järgmised asjad:
• Käiakivi puudutamine katmata osas.
- Osade väljapaiskumine kahjustatud käiakividest.
- Töödeldava materjali või töödeldavate detailide väljapaiskumine.
- Kuulmiskahjustused vajalike kõrvaklappide mittekasutamisel.
Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.
Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
EE
4. Tehnilised andmed
Nimipinge: 230 V \~ 50 Hz
Võimsus: 105 W S1 / 150 W S6 40%
Tühikäigu pöörete arv n _0 : ......2980 min ^-1
Käiakivi läbimõõt: 150 mm
Käiakivi paksus: 16 mm
Käiakivi ava läbimõõt: 12,7 mm
Maksimaalne ringkiirus: 23,16 m/s
Kaal 5,7 kg
Töörežiim S6 40%: pidev töörežiim tsüklilise koormusega (töötamisaeg 10 min). Selleks et mootor üle ei kuumeneks, tohib seda nimetatud nimivõimsusel käitada 60% töötamise ajast, misjärel peab mootor töötama ilma koormuseta 60% töötamise ajast.
Oht!
Müra
Müraiväärtused tehti kindlaks standardi EN 62841 järgi.
Helirõhu tase L _pA 82,7 dB(A)
Hälbepiir K_pA 3 dB
Müratase L _WA 95,7 dB(A)
Hälbepiir K_WA .....3 dB
Kasutage körvaklappe.
Müra võib põhjustada kuulmiskaotust.
Esitatud müra emissiooniväärtus on mõõdetud standardiseeritud testimismeetodi järgi ja seda võib kasutada võrdluseks möne teise elektritööriista võngete emissiooniväärtusega.
Märgitud müra emissiooniväärtusi saab kasutada ka koormuse esialgseks hindamiseks.
Hoiatus!
Müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse.
Piirake müra teket ja vibratsiooni miinimumi!
- Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega. - Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Kandkekindaid.
Ettevaatus!
Jääkriskid
Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:
- Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
- Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
- Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.
5. Enne kasutuselevõttu
Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.
Hoiatus!
Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.
Enne igat puhastus- ja monteerimistööd tömmake pistik pistikupesast välja.
- Masin peab olema paigutatud kindlale alusele, s.t tööpingi vms külge kinnitatud.
- Enne kasutuselevõttu peavad köik katted ja ohutusseadised olema nõuetele vastavalt pai-galdatud.
• Käiakivid peavad saama vabalt liikuda. - Enne masina ühendamist veenduge, et tüü-bisildil toodud andmed vastaksid võrguand-metele.
5.1 Sädemesuunaja/kaitseklaasi paigaldamine (joonis 4)
- Paigaldage sädemesuunaja (3) reguleerimiskruvi (10) abil kahe lihvkettaga käia (joonis 3) külge.
- Paigaldage kaitseklaas (2) paigalduskruvi (11) abil sädemesuunaja (3) (joonis 4) külge.
5.2 Sädemesuunaja seadistamine (joonis 5/3)
- Seadistage sädemesuunaja (3) reguleerimiskruviga (10) nii, et vahe kuivkäiakivi (5) ja sädemepüüdja (3) vahel oleks võimalikult väike, kuid mitte mingil juhul suurem kui 2 mm.
- Seadistage sädemesuunajat (3) korrapära-
EE
selt, et kivi kulumine oleks ühtlane.
5.3 Töödeldava detaili toe paigaldamine (joonis 6)
Kruvige töödeldava detaili toed (7) tähtkruvi (6) ja paigalduskruvidega (12) kahe lihvkettaga käia külge.
5.4 Töödeldava detaili toe seadistamine (joonis 7/7)
- Seadistage töödeldava detaili toed (7) reguleerimiskruvide abil (6) nii, et vahe kuivkäiakivi (5) ja töödeldava detaili toe (7) vahel oleks võimalikult väike ja mitte mingil juhul suurem kui 2 mm.
- Seadistage töödeldava detaili toed (7) korrapäraselt nii, et kuivkäiakivi (5) kulumine ühtlustatakse.
5.5 Käiakivi vahetamine (joonised 8-9)
Eemaldage kaitsekatte küljeosa (B) 3 kruvi (A) ja võtke kaitsekatte küljeosa ära. Vabastage mutter (D) (Ettevaatus, vasakpoolsel käiakivil on vasakkeere, parempoolsel käiakivil paremkeere); selleks hoidke vastasasuva käiakiviho- idiku mutrist vastu. Seejärel võtke äärik (C) ära. Siis saate käiakivi (5) vahetada. Kokkupanemine toimub tuginuki abil. Pange äärik (C) võlli otsa ja keerake mutrid (D) käega kinni. Mutrite (D) kinnikeeramiseks hoidke käiakivi (5) ühe tuginuki abil kinni ja keerake mutter (D) kinni. Seejärel tuleb uuesti paigaldada 3 kruvi (A) abil kaitsekate (4).
6. Käitamine
6.1 Toitelüliti (1)
Sisselülitamiseks seadke toitelüliti (1) asendisse 1.
Väljalülitamiseks seadke toitelüliti (1) asendisse 0.
Pärast sisselülitamist oodake, kuni seade saavutab maksimaalse pöörlemissageduse. Alustage lihvimist alles siis.
6.2 Lihvimine
- Peenemateks lihvimistöödeks on soovitatav kasutada peeneteralist käiakivi, jämedamateks lihvimistöödeks jämedateralist käiakivi.
- Asetage töödeldav detail toele (7) ja juhtige seda aeglaselt soovitud nurga all, kuni see puudutab käiakivi (5).
• Optimaalse lihvimistulemuse saamiseks liigu-
tage töödeldavat detaili kergelt edasi-tagasi. Siis kulub ka käiakivi (5) ühtlaselt. Laske töödeldaval detailil vahepeal jahtuda.
Ettevaatus!
Kui töötamisel peaks käiakivi kinni kiiluma, eemaldage sellelt töödeldav materjal ja oodake, kuni seade on saavutanud uuesti maksimaalse pöörlemissageduse.
7. Toitejuhtme vahetamine
Oht!
Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.
8. Puhastus, hooldus ja varuosade tellimine
Oht!
Lahutage seade enne puhastustöid vooluvõrgust.
8.1 Puhastamine
- Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
- Soovitame puhastada seadet otsekohe pärast iga kasutamist.
- Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.
8.2 Hooldus
Seadme sisemuses ei asu muid hooldust vajavaid osi.
8.3 Varuosade tellimine
Varuosade tellimisel on vajalikud järgmised andmed:
Seadmetüüp
• Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.
EE
9. Jäätmekäitlus ja taaskasutus
Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.
10. Hoiustamine
Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.
EE
Ainult Euroopa Liidu riikidele
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.
Taaskasutusalternatiiv tagasisaatmismõudele:
Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.
Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.
Tehniliste muudatuste õigus reserveeritud
EE
Hooldusteave
Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.
Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.
| Kategooria Näide | |
| Kuluosad* | |
| Kulumaterjal / Kuluosad* Lihvkettad | |
| Puuduolevad detailid |
* ei pruugi tingimata tarnekomplektiga kaasas olla!
Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.
- Kas seade on töötanud või oli ta algusest peale defektne?
- Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
- Missugune tõrge Teie arvates seadmel on (põhitunnus)?
Kirjeldage seda törget.
EE
Garantiitunnistus
Lugupeetud klient!
Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:
-
Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
-
Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.
Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
- Meie garantii alla ei kuulu:
- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.
- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise töttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).
- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.
-
Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiijal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaa kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.
-
Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapiisavuse töttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.
Enesestmöistetavalt körvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.
Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
