KASUTUSJUHEND H-US 75 Set Herkules

EE Originaalkasutusjuhend Topeltlihvmasin

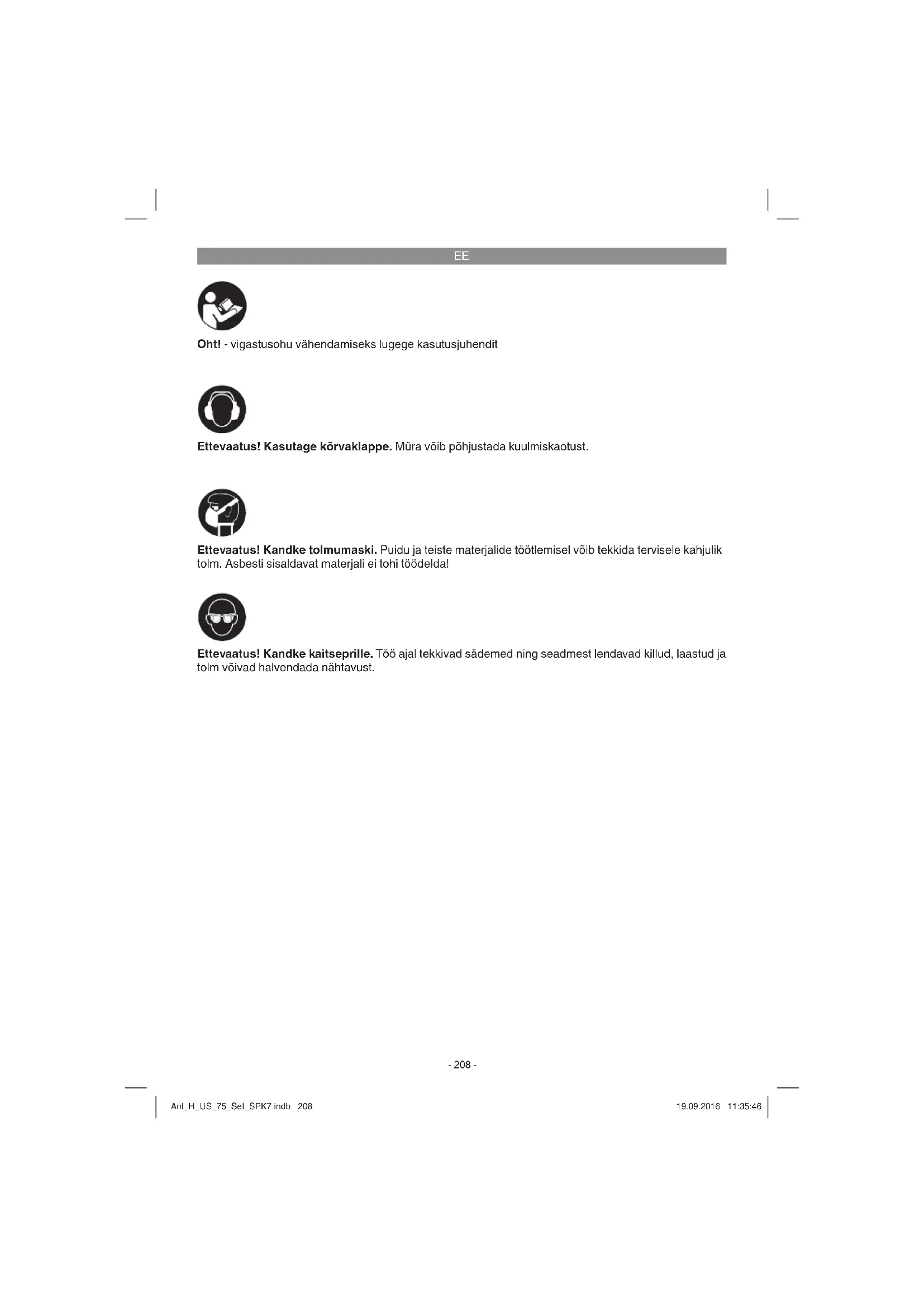

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1)

1. Toitelüliti
2. Kaitseklaas
3. Sädemesuunaja
4. Kaitsekate
5. Lihvketas
6. Poleerketas
7. Töödeldava detaili toe tähtkruvi
8. Töödeldava detaili tugi
9. Kinnitusavad
10. Sädemesuunaja reguleerimiskruvi
11. Pöörlemissageduse regulaator
12. Painduv völl
13. Fikseerimistihvt
14. Võti
15. Kaitseklaasi paigalduskruvid

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi löpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult

välja.

• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Kahe lihvkettaga käi
• Sädemesuunajaga kaitseklaas
• Töödeldava detaili tugi
• Painduv völl
• 100-osalised tarvikud
• Paigalduskruvid
• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Kahe lihvkettaga käi on kombiseade metallide, plastide ja muude materjalide lihvimiseks ja pole-erimiseks kasutades vastavaid lihvkettaid.

Painduv võll on kohandatud puidu, metalli ja plastide lihvimiseks, kraatide eemaldamiseks, poleerimiseks, graveerimiseks, lõikamiseks, free-simiseks, puhastamiseks mudelehituses, tööko-jas ja majapidamises. Kasutage tööriista ja selle tarvikuid ainult kirjeldatud otstarbel.

Masinat võib kasutada ainult otstarbekohaselt! Hoolimata otstarbekohasest kasutamisest ei ole võimalik teatud riskifaktoreid täielikult kõrvaldada. Tingituna masina konstruktsioonist ja paigaldamisest võivad esineda järgmised olukorrad:

• Käiakivi puudutamine katmata osas.
- Osade väljapaiskumine kahjustatud käiakividest.
- töödeldava materjali või töödeldavate detailide väljapaiskumine.
kuulmiskahjustused vajalike kõrvaklappide mittekasutamisel.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigas-

EE

tuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Võrgupinge: 230 V\~50 Hz

Võimsus: 120W

Tühikäigu pöörlemissagedus n _0 : ......0-9900 min ^-1

Lihvketta ø: 75 mm

Poleerketta ø: 75 mm

Ketta paksus: 20 mm

Ketaste ava ø: 10 mm

max ringliikumiskiirus: 40 m/s

Kaitseklass ...... II/☐

Kaal: 2,2kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 61029 järgi.

Helirōhu tase L _pA 75,8 dB(A)

Hälbepiir K _pA 3 dB

Müratase L _WA 88,8 dB(A)

Hälbepiir K_WA ......3 dB

Kasutage kõrvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 61029 järgi.

Võngete emissiooniväärtus a_h ≤ 2,5 m/s ^2

Värisemine K = 1,5 m/s²

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimu-mini!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Kandkekindaid.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Enne igat puhastus- ja monteerimistööd tömmake pistik pistikupesast välja.

• Masin peab olema paigutatud kindlale alusele, s.t tööpingi vms külge kinnitatud.
• Enne kasutuselevõttu peavad kõik katted ja ohutusseadised olema nõuetele vastavalt pai-galdatud.
  • Käiakivid peavad saama vabalt liikuda.
• Enne masina ühendamist veenduge, et tüü-bisildil toodud andmed vastaksid vörguand-metele.

EE

5.1 Sädemesuunaja/kaitseklaasi paigaldamine (joonis 4)

• Paigaldage sädemesuunaja (3) reguleerimiskruvi (10) abil kahe lihvkettaga käia (joonis 3) külge.
• Paigaldage kaitseklaas (2) paigalduskruvi (11) abil sädemesuunaja (3) (joonis 4) külge.

5.2 Sädemesuunaja seadistamine (joonis 5/3)

• Seadistage sädemesuunaja (3) reguleerimiskruviga (10) nii, et vahe kuivkäiakivi (5) ja sädemepüüdja (3) vahel oleks võimalikult väike, kuid mitte mingil juhul suurem kui 2 mm.
• Seadistage sädemesuunajat (3) korrapäraselt, et kivi kulumine oleks ühtlane.

5.3 Töödeldava materjali tugede paigaldamine (joonis 6)

Kruvige töödeldava materjali toed (8) tähtkruvi (7) abil kahe lihvkettaga käia külge.

5.4 Töödeldava detaili toe seadistamine (joonis 7/7)

• Seadistage töödeldava detaili toed (8) reguleerimiskruvide abil (7) nii, et vahe kuivkäiakivi (5) ja töödeldava detaili toe (8) vahel oleks võimalikult väike ja mitte mingil juhul suurem kui 2 mm.
• Seadistage töödeldava detaili toed (8) korrapäraselt nii, et kuivkäiakivi (5) kulumine ühtlustatakse.

5.5 Käiakivi vahetamine (joonised 8-9)

Eemaldage kaitsekatte küljeosa (B) 3 kruvi (A) ja võtke kaitsekatte küljeosa ära. Vabastage mutter (D) (Ettevaatus, vasakpoolsel käiakivil on vasakkeere, parempoolsel käiakivil paremkeere); selleks hoidke vastasasuva käiakiviho- idiku mutrist vastu. Seejärel võtke äärik (C) ära. Siis saate käiakivi (5) vahetada. Kokkupanemine toimub tuginuki abil. Pange äärik (C) võlli otsa ja keerake mutrid (D) käega kinni. Mutrite (D) kinnikeeramiseks hoidke käiakivi (5) ühe tuginuki abil kinni ja keerake mutter (D) kinni. Seejärel tuleb uuesti paigaldada 3 kruvi (A) abil kaitsekate (4).

5.6 Painduva võlli paigaldamine (joonis 10)

• Torgake painduva võlli (12) sisetelg (a) seadme juhtvõlli.
• Kruvige painduva võlli fikseerimiskruvi seadme keermele käsitsi kinni (vasakule keere).

Tähelepanu!

Kui töötate painduva völliga (12), tuleb kaitseklaas (2) panna täiesti töödeldava materjali toe (8) vastu, et vältida ketaste kontrollimatut puudutamist.

5.7 Erinevate instrumentide paigaldamine painduvasse võlli (joonis 11)

1. Vajutage kaasas olev fi kseerimistihvt (13) painduva võlli avasse (12) ja keerake kaasas oleva mutrivõtmega (14) padrunit (b), kuni fikseerimistihvt (13) fikseerub.
2. Nüüd keerake padrunimutter (b) kaasas oleva mutrivõtmega (14) lahti.
3. Pange soovitud instrument piirajani padrunisse ja keerake padrunimutter (b) tugevalt kinni.

6. Käsitsemine

6.1 Toitelüliti (1)

Sisselülitamiseks pange toitelüliti (1) asendisse I. Liigutage toitelüliti (1) väljalülitamiseks asendisse 0.

Tähelepanu!

Kui te ei tööta painduva völliga (12), ei tohi see olla seadmele paigaldatud, sest see vöib kontrollimatult ringi lennata.

Pärast sisselülitamist oodake, kuni seade on saavutanud maksimaalse pöörlemissageduse. Seejärel võite lihvimisega alustada.

6.2. Pöörlemissageduse regulaator (joonis 1)

Soovitud pöörlemissageduse saate seadistada regulaatoriga (11).

6.2.1 Painduva võlli pöörlemissagedus

Öige pöörlemissagedus sõltub paigaldatud instrumendist ja töödeldavast materjalist.

6.3. Juhised pöörlemissageduse seadistami-seks

• väikesed freesitera/lihvotsakud: suur pöörlemissagedus
  suured freesitera/lihvotsakud: väike pöörlemissagedus

6.4. Tööjuhised

• Avaldage töödeldavale detailile ainult möödukat survet, et see saaks ühtlase pöörlemissagedusega töödeldud.
• Tugevam surve ei kiirenda töötlemist, vaid põhjustab ajami pidurdumist või seismajää-

EE

mist ja seega mootori ülekoormust.

• Enda ohutuse huvides tuleb väikesed töödel-davad detailid pitskruvi või kruustangidega kinnitada.
• Peentöötlus/graveerimine: Hoidke painduva völli (12) käepidet nagu pastakat
• Jämetöötlus: Hoidke painduva völli (12) käepidet nagu haamrivart

6.5 Lihvimine

• Asetage töödeldav materjal töödeldava materjali toele (8) ja viige see aeglaselt soovitud nurga all lihvketta juurde (5), kuni materjal lihvketast puudutab.
  Parima võimaliku tulemuse saamiseks liigutage töödeldavat materjali kergelt siia-sinna. Lisaks kulub lihvketas (5) nii ühtlaselt. Laske töödeldaval detailil vahepeal maha jahtuda.

Ettevaatust!

Kui töötamisel peaks käiakivi kinni kiiluma, eemaldage sellelt töödeldav materjal ja oodake, kuni seade on saavutanud uuesti maksimaalse pöörlemissageduse.

6.6 Poleerimine (joonis 1)

• Katke poleerketta (6) lihvimispind õhukese kihi poleerimispastaga (joonis 18 / asend 3).
• Vajutage töödeldav materjal poleerimise suunas vastu ja liigutage pendelliikumisega vasakule ja paremale.
• Poleerimistöid tehke alati poleerketta (6) pöörlemissuunas.

Tähelepanu!

Poleerimine vastu poleerketaste (6) pöörlemissu- unda võib kahjustada poleerkettaid ja põhjustada seeläbi vigastusi.

7.3. Tarvikud (joonis 14)

1-5 lihvotsakud (väga peen)

7.4. Tarvikud (joonis 15)

1-3 lihvotsakud (peen)
4-5 lihvotsakud (jäme)

7.5. Tarvikud (joonis 16)

1-4 rōngasharjad
5-7 messingist traatharjad

7.6. Tarvikud (joonis 17)

1 Lõikeketas (peen)
2 Lihvrull lihvlindi jaoks (väike)
3 Eraldus- ja lõikeketaste padrunid
4 Lihvrull lihvlindi jaoks (suur)
5 Viltketaste kinnituspadrunid

7.7. Tarvikud (joonis 18)

1 Viltpoleerketas (väike)
2 Viltpoleerketas (suur)
3 Poleerimispasta
4 Terituskivi

7.8. Tarvikud (joonis 19)

1 padrun 2,0-3,2 mm

8. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka-tsiooniga isikul vahetada.

7. Tarvikud

7.1. Tarvikud (joonis 12)

1 Lihvketas
2 Lihvlint (väike)
3 Lihvlint (suur)
4 Lõikeketas

7.2. Tarvikud (joonis 13)

1 Freesitera (kuul)
2 Freesitera (teravik)
3 Freesitera (silinder)
4–5 lihvotsakud

EE

9. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

9.1 Puhastamine

• Hoidke kaitseseadised, ôhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
  Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

9.2 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

9.3 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
• Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

10. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

11. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehnilistemuudatusteõigusreserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad*
Kulumaterjal / Kuluosad* Lihvkettad, poleerkettad, lihvimistarvikud
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise töttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviiitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
