РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H-US 75 Set Herkules

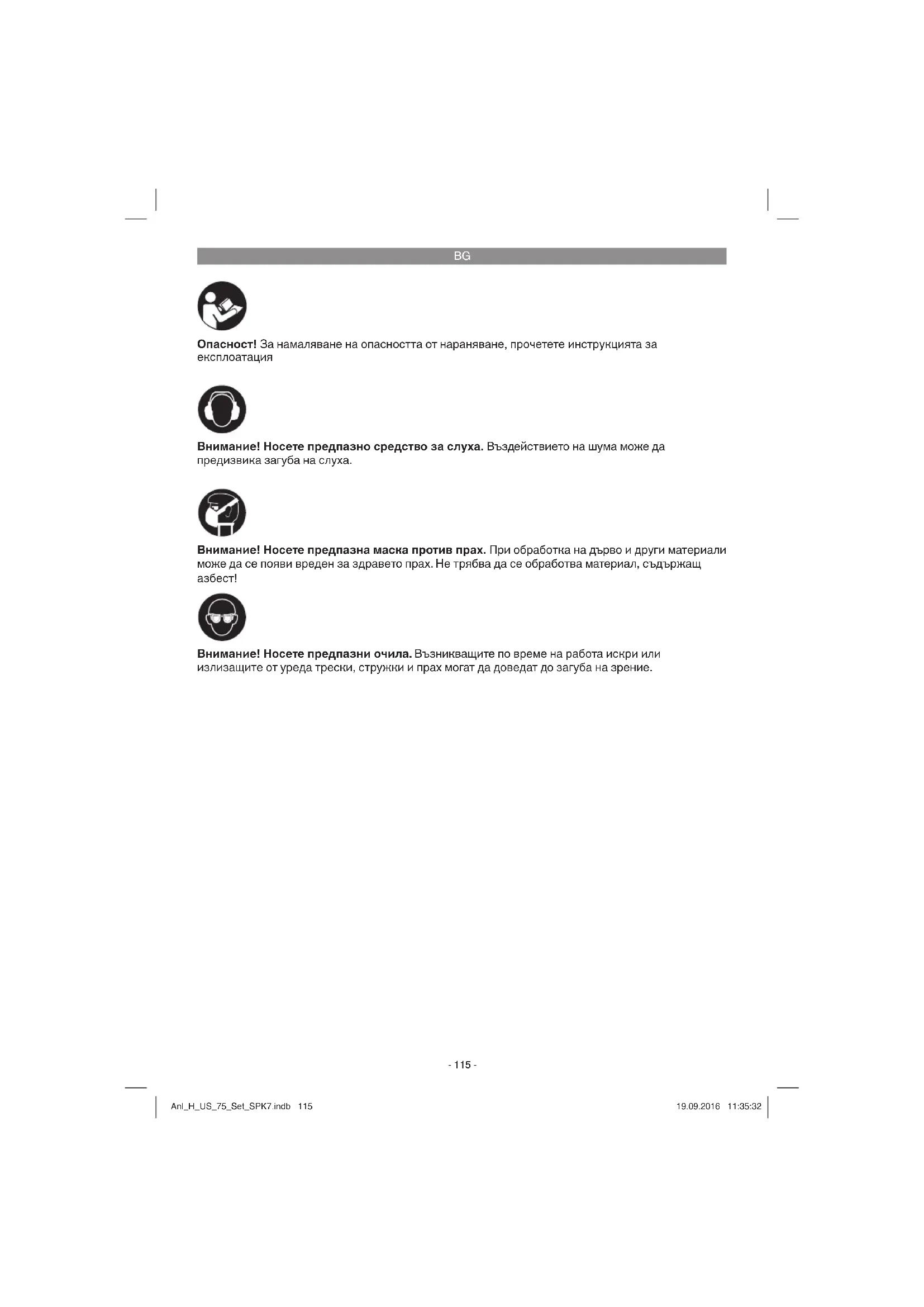

Опасност! За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха. Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение. Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

2. Описание на уреда и обем на

1. Прекъсвач за включване и изключване

3. Отклонител за искри

7. Звездообразна ръкохватка поставка за

9. Отвори за закрепване

15. Монтажни болтове защитно стъкло

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Защитно стъкло с отклонител за искри

Оригинално ръководство за експлоатация

Двойният шмиргел е комбиниран уред за шлифоване и полиране на метали, пластмаси и други материали при използване на съответните шлифовъчни дискове. Гъвкавият вал е предназначен за шлифоване, почистване на мустаци, полиране, гравиране, рязане, фрезоване, почистване на дърво, метал и пластмаса в изработката на модели, в работилницата и домакинството. Използвайте Anl_H_US_75_Set_SPK7.indb 116Anl_H_US_75_Set_SPK7.indb 116 19.09.2016 11:35:3219.09.2016 11:35:32BG

инструмента само за описаните приложения. Машината трябва да се използва само по нейното предназначение! Въпреки използването по предназначение не могат да се избегнат напълно определени остатъчни рискови фактори. Обусловено от конструкцията и устройството на машината могат да възникнат следните случаи:

Докосване на шлифовъчния диск в незащитената област.

Изхвърляне на части от повреден шлифовъчен диск.

Изхвърляне на детайли и части от

Увреждане на слуха при неизползване на необходимите антифони. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Шум и вибрация Стойностите за шум и вибрация са получени съгласно EN 61029. Ниво на звуково налягане L

............................................3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN

Стойност на емисия на трептения

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност. Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг. Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически Anl_H_US_75_Set_SPK7.indb 117Anl_H_US_75_Set_SPK7.indb 117 19.09.2016 11:35:3219.09.2016 11:35:32BG

1. Увреждане на белите дробове, ако не се

носи подходяща защитна маска против

2. Увреждане на слуха, ако не се носи

подходяща слухова защита.

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

5. Преди пускане в експлоатация

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата. Предупреждение! Преди да предприемете настройки на уреда винаги издърпвайте мрежовия

Преди всички работи по ремонта и монтажа извадете щепсела.

Машината трябва да бъде поставена устойчиво, т.е. да се завинти на работна маса или подобна такава.

Преди пускане в експлоатация всички капаци и защитни приспособления трябва да бъдат правилно монтирани.

Шлифовъчните дискове трябва да могат да се движи свободно.

Убедете се преди свързването на машината, че данните на фирмената табелка съвпадат с мрежовите данни.

5.1 Монтиране на защитния предпазител

от искри / предпазното стъкло (фиг. 3/4)

Монтирайте предпазителя (3) към двойния шмиргел с помощта на крепежите за регулиране (10) (фиг. 3).

Монтирайте предпазното стъкло (2) към предпазителя (3) с помощта на комплекта крепежи (11) (фиг. 4).

5.2 Настройване на искровия отбивач

Настройте искроотражателя (3) посредством регулировъчен винт (10), така че разстоянието между диска за сухо шлифоване (5) и искроотражател (3) да е по възможност минимално и в никакъв случай да не превишава 2 мм.

Периодически настройвате искроотражателя (3), така че да се компенсира износването на диска.

5.3 Монтаж на поставките за детайли

(фиг. 6) Закрепете поставките за детайли (8) със звездообразните ръкохватки (7) към двойния

5.4 Настройване на опорите на

Настройте опорите на обработваемия детайл (8) с помощта на затегателните винтове (7) така, че разстоянието между шайбата за сухо шлифоване (5) и опората на обработваемия детайл (8) да е възможно най-малко и в никакъв случай да не е по-голямо от 2 мм.

Настройте опорите на обработваемия детайл периодично (8) така, че износването на шайбата за сухо шлифоване (5) да се компенсира.

5.5 Смяна на шлифовъчния диск

(фигури 8-9) Отстранете 3-те винта (A) в страничната част на защитния капак (B) и свалете капака. Разхлабете гайка (D) (Внимание левият шлифовъчен диск се завинтва с лява резба, десният шлифовъчен диск с дясна резба), като притискате гайката на срещуположния държач на шлифовъчния диск. След това свалете фланш (C). Сега можете да смените шлифовъчния диск (5). Монтажът се извършва с помощта на лапа. Поставете фланеца (C) върху вала и затегнете здраво гайката (D). За да затегнете гайката (D), придържайте шлифовъчната шайба (5) с помощта на лапата и затегнете гайката (D). След това предпазният капак (4) трябва да се монтира отново посредством трите винта (A).

5.6 Монтаж на гъвкавия вал (фиг.10)

Пъхнете вътрешната ос (a) на гъвкавия вал (12) във водещия вал на уреда

Затегнете фиксиращата гайка на гъвкавия вал на резбата на уреда на ръка (лява

Когато работите с гъвкавия вал (12), защитното стъкло (2) трябва да е поставена изцяло върху поставката за детайли (8), за да се предотврати неконтролируем допир да дисковете..

5.7 Използване на различните

инструменти в гъвкавия вал (фиг. 11)

1. Натиснете доставения блокиращ щифт

(13) в отвора на гъвкавия вал (12) и завъртете цанговия патронник (b) с доставения гаечен ключ (14) докато блокиращият щифт (13) се фиксира.

2. Сега развийте гайката на цанговия

затегателната втулка и затегнете гайката на цанговия патронник (b).

6.1 Прекъсвач за включване и изключване

(1) Поставете прекъсвача за включване/ изключване (1) за включване на позиция I. За изключване поставете прекъсвача за включване/изключване (1) в позиция 0.

Когато не работите с гъвкавия вал (12), той не трябва да е монтиран на уреда, тъй като той може да изхвръкне неконтролируемо. Изчакайте след включването, докато уредът достигне своите максимални обороти. Едва тогава започнете шлайфането. 6.2. Регулатор на оборотите (Фиг.1) Желаните обороти можете да настроите на регулатора (11).

6.2.1 Обороти на гъвкавия вал

Правилните обороти зависят от поставения инструмент и обработвания материал. 6.3. Указания за настройването на

малки фрези/шлифовъщи щифтове: високи обороти

големи фрези/шлифовъщи щифтове: ниски

Упражнявайте умерен натиск върху обработвания детайл, за да може той да бъде обработван с постоянни обороти.

Силният натиск не ускорява работния процес, а води до намаляване на скоростта или спиране на задвижващия блок и вследствие на това до претоварване на двигателя.

За собствена безопасност, малките детайли осигурявайте със стяга или

Фини работи/гравиране: Хранете дръжката на гъвкавия вал (12) като

Груби работи: Хранете дръжката на гъвкавия вал (12) като дръжка на чук.

Поставете детайла върху подложката за детайли (8) и бавно го приближете в желания ъгъл към шлифовъчния диск (5), докато той го докосне.

Движете детайла леко наляво надясно за да получите оптимален резултат от шлайфането. Така шлифовъчният диск (5) се износва равномерно. Оставете детайла междувременно да се охлади.

Ако при работа дискът блокира, дръпнете детайла и изчакайте, докато уредът отново достигне максималните си обороти.

6.6 Полиране (фиг. 1)

Покрийте полиращата повърхност на полиращия диск (6) с тънък слой полираща паста (фиг.18/ поз. 3)

Притиснете детайла в посока на полирането и движете с люлеещо движение наляво и надясно.

Извършвайте полиращите работи винаги в посока на въртене на полиращия диск (6).

Полиране срещу посоката на въртене на полиращия диск (6) може да причини повреда на полиращия диск и в следствие на това наранявания. Anl_H_US_75_Set_SPK7.indb 119Anl_H_US_75_Set_SPK7.indb 119 19.09.2016 11:35:3319.09.2016 11:35:33BG

7.1. Принадлежности (фиг. 12) 1 Шлифовъчен диск 2 Шлифовъчна лента (малка) 3 Шлифовъчна лента (голяма) 4 Режещ диск 7.2. Принадлежности (фиг. 13) 1 Фреза (сфера) 2 Фреза (острие) 3 Фреза (цилиндър) 4-5 Шлифовъчни щифтове 7.3. Принадлежности (фиг. 14) 1-5 Шлифовъчни щифтове (много фини) 7.4. Принадлежности (фиг. 15) 1-3 Шлифовъчни щифтове (фини) 4-5 Шлифовъчни щифтове (груби) 7.5. Принадлежности (фиг. 16) 1-4 Чашковидни четки 5-7 Месингови телени четки 7.6. Принадлежности (фиг. 17) 1 Режещ диск (фин) 2 Шлифоващ валяк за шлифовъчна лента

3 Затегателен щифт за режещи и шлифовъчни дискове 4 Шлифоващ валяк за шлифовъчна лента

5 Затягаш щифт за филцови дискове 7.7. Принадлежности (фиг. 18) 1 Филцов полиращ диск (малък) 2 Филцов полиращ диск (голям) 3 Полираща паста 4 Шлифовъчен камък 7.8. Принадлежности (фиг. 19) 1 Затегателна втулка 2,0-3,2 mm

8. Смяна на мрежовия

съединителен проводник

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

9. Почистване, поддръжка и

поръчка на резервни части

Преди всички дейности по почистване издърпвайте щепсела.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

Във вътрешността на уреда няма други части, които изискват поддръжка.

9.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_H_US_75_Set_SPK7.indb 122Anl_H_US_75_Set_SPK7.indb 122 19.09.2016 11:35:3319.09.2016 11:35:33BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Консумативни материали/консумативи* Шлифовъчни дискове, полиращи дискове, принадлежности за шлифоване Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_H_US_75_Set_SPK7.indb 123Anl_H_US_75_Set_SPK7.indb 123 19.09.2016 11:35:3319.09.2016 11:35:33BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които

няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на

www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервиз установи повредата, веднага ще Ви изпратим поправения уред или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_H_US_75_Set_SPK7.indb 124Anl_H_US_75_Set_SPK7.indb 124 19.09.2016 11:35:3319.09.2016 11:35:33BA
