BRUGSANVISNING H-BS 240 Herkules

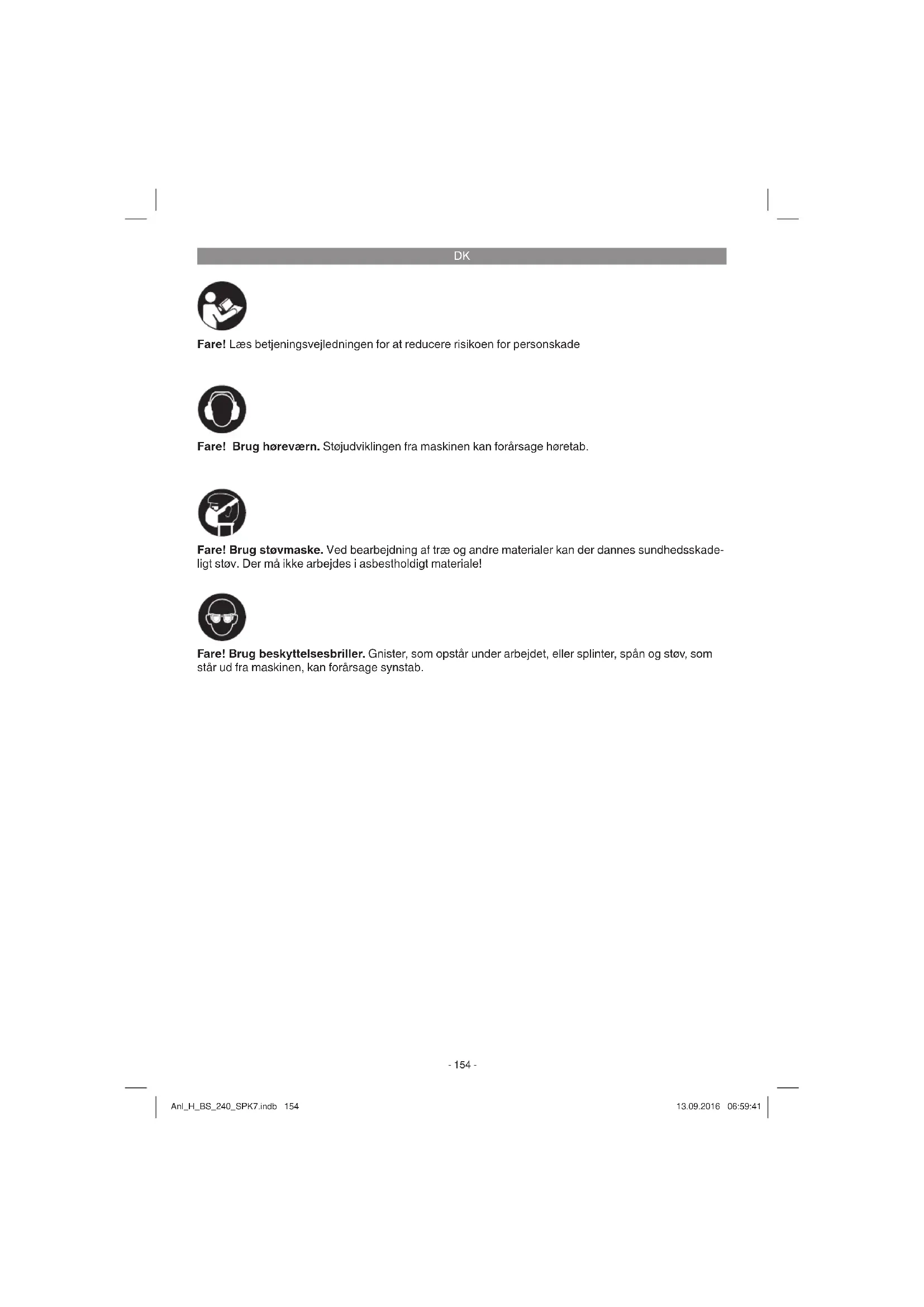

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade Fare! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Fare! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Fare! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskade- ligt støv. Der må ikke arbejdes i asbestholdigt materiale! Anl_H_BS_240_SPK7.indb 154Anl_H_BS_240_SPK7.indb 154 13.09.2016 06:59:4113.09.2016 06:59:41DK

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

8. Fastgørelseshuller

10. Justerskrue gnistværn

12. Spændeskrue til øverste båndrulle

14. Fastspændingsskrue til side- afdækning

15. Justeringsskrue båndløb

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores service- center eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vej- ledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Slibemaskinen er en kombinationsmaskinen til grov- og fi nslibning af metal, træ af enhver art og andre materialer i forbindelse med den passende slibeskive eller det passende slibebånd. Der må kun bruges slibebånd og slibeskiver, der er egnet til maskinen og som overholder de tekniske data i denne vejledning. Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Selv ved korrekt an- vendelse af maskinen er der stadig nogle risiko- faktorer, du skal være opmærksom på. Følgende punkter skal nævnes, afhængig af maskinens konstruktion og sammensætning:

Berøring af slibeskive i uafdækket område.

Udslyngning af arbejdsemner og dele heraf

Risiko for høreskader ved arbejde uden brug af høreværn.

Sundhedsskadelig emission af træstøv ved Anl_H_BS_240_SPK7.indb 155Anl_H_BS_240_SPK7.indb 155 13.09.2016 06:59:4113.09.2016 06:59:41DK

arbejde i lukkede rum.

Maskinens roterende dele kan af funktions- mæssige årsager ikke dækkes af. Vær derfor forsigtig, og hold godt fast i arbejdsemnet, så det ikke glider af, hvilket ville kunne bringe dine hænder i berøring med slibebåndet. Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

• ø slibeskive: p. 150
• mm Slibeskivetykkelse: p. 20
• mm ø boring slibeskive: p. 12
• ,7 mm Maks. omkredshastighed p. 23
• ,17 m/s Båndhastighed: p. 900
• m/min Slibebånd p. 50
• x 686 mm Vægt ,2 kg Funktionstid: En funktionstid på S2 30 min (korttidsdrift) bety- der, at motoren – med den nominelle eff ekt (240 W) – højst må udsættes for vedvarende belast- ning i så lang tid, som det står anført på datapla- den (30 min.). Ellers vil den blive overophedet. Under driftspausen afkøles motoren til udgangs- temperatur. Nebezpečenstvo! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 61029. Lydtryksniveau L p. 7

Usikkerhed K = 1,5 m/s* Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Pozor! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt. Anl_H_BS_240_SPK7.indb 156Anl_H_BS_240_SPK7.indb 156 13.09.2016 06:59:4213.09.2016 06:59:42DK

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Výstraha! Træk altid stikket ud af stikkon- takten, inden du foretager indstillinger på høvlen.

Maskinen skal opstilles, så den står stabilt, dvs. den skal påskrues en arbejdsbænk el. lign.

Alle afskærmninger og sikkerhedsanordnin- ger skal være korrekt påmonterede, inden maskinen tages i brug.

5.1 Montering af gnistværn (fi g. 1/3/4/5)

Brug hertil skruen (10) med fjederringen (a), skiven (b) og møtrikken (c), som er fastgjort på gnistværnet (3). Den monteres vha. en skruetrækker og en tilsvarende ringnøgle, som du holder kontra med (fig. 3).

Indstil gnistværnet (3) med justerskruen (10) således, at afstanden mellem tørslibeskiven (5) og gnistværnet (3) er så lille som mulig og under ingen omstændigheder over 2 mm.

Indstil gnistværnet (3) periodisk således, at slitagen på skiven udlignes.

Skru emnestøtterne (7) fast på sliberen ved hjælp af stjerneskruerne (6).

Skub skruen (a) gennem udsparingen, hvor emnestøtten (7) skal fastgøres. Anbring så emnestøtten (7), så skiven (b) og tandskiven (c). Til sidst anbringes og spændes stjernes- kruen (6).

Indstil emnestøtterne (7) med stjerneskruerne (6) således, at afstanden mellem tørslibeskive (5) og emnestøtte (7) er så lille som mulig og under ingen omstændigheder over 2 mm.

Indstil emnestøtterne (7) med jævne mellem- rum således, at slitagen på tørslibeskiven (5) udlignes.

5.4 Skift af slibeskive (fi g. 8/9/10)

Fjern de 3 skruer (14) på beskyttelseskappens sidestykke (B), og tag sidestykket af. Fjern så skruerne (14) og tag beskyttelsesafdækningen af i siden. Skru møtrikken (D) løs (bemærk at sli- beskiven er skruet fast med venstregevind), idet du holder imod med møtrikken på slibebån- det løberulle overfor. Tag fl angen (C) af. Slibeski- ven (5) kan nu udskiftes. Monteringen sker vha. en klud. Anbring fl angen (C) og møtrikken (D) på akslen og hold imod med kluden, når du spænder møtrikken (D).

5.5 Skift af slibebånd (fi g. 1/11)

Løsn de 3 skruer (14) og tag beskyttelsesaf- dækningen i siden af. Skru spændeskruen til den øverste båndrulle (12) nogle omgange løs.

Tryk spændegrebet (13) ned og træk slibe- båndet af løberullerne.

Læg det nye slibebånd (11) midt på den nederste og øverste løberulle og slip spæn- degrebet (13).

Stram nu spændeskruen (12) og sæt sideaf- dækningen på.

Med justeringsskruen i siden til båndløbet (15) indstilles båndløbet ved at løsne jus- teringsskruens møtrik til båndløbet (15) og indstille båndets løbenøjagtighed med en skruetrækker. Båndløbet indstilles mest nø- jagtigt ved at dreje slibebåndet med hånden. Når båndløbet er blevet indstillet, spændes møtrikken igen med en ringnøgle.

Sæt tænd/sluk-knappen (1) i position 1 for at tænde. Sæt tænd/sluk-knappen (1) i position 0 for at slukke. Når sliberen er tændt, så vent, indtil den har nået sit maksimale omdrejningstal, inden du begynder at slibe. Anl_H_BS_240_SPK7.indb 157Anl_H_BS_240_SPK7.indb 157 13.09.2016 06:59:4213.09.2016 06:59:42DK

Læg arbejdsemnet på emnestøtten (7), og før det i den ønskede vinkel langsomt hen til slibeskiven (5), indtil det berører denne.

Bevæg emnet let frem og tilbage for at opnå et optimal sliberesultat. Dette vil også sikre, at slibeskiven (5) slides jævnt. Lad emnet køle af ind imellem.

Hold altid godt fast i arbejdsemnet, mens du sliber.

Undgå at udøve et for kraftigt tryk.

Arbejdsemnet skal bevæges frem og tilbage på slibebåndet under slibningen, så slibepa- piret ikke slides ensidigt!

Vigtigt! Træstykker skal slibes i retning med åremønstret for at undgå afsplintning. Pas på! Skulle skiven eller slibebåndet blokere under arbejdet, fjern da emnet og vent, til maskinen har nået sit maks. omdrejningstal igen.

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_H_BS_240_SPK7.indb 158Anl_H_BS_240_SPK7.indb 158 13.09.2016 06:59:4213.09.2016 06:59:42DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2002/96/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_H_BS_240_SPK7.indb 159Anl_H_BS_240_SPK7.indb 159 13.09.2016 06:59:4213.09.2016 06:59:42DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Forbrugsmateriale/ forbrugsdele* Slibeskiver Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_H_BS_240_SPK7.indb 160Anl_H_BS_240_SPK7.indb 160 13.09.2016 06:59:4213.09.2016 06:59:42DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_H_BS_240_SPK7.indb 161Anl_H_BS_240_SPK7.indb 161 13.09.2016 06:59:4213.09.2016 06:59:42NO
