HASZNÁLATI ÚTMUTATÓ H-BS 240 Herkules

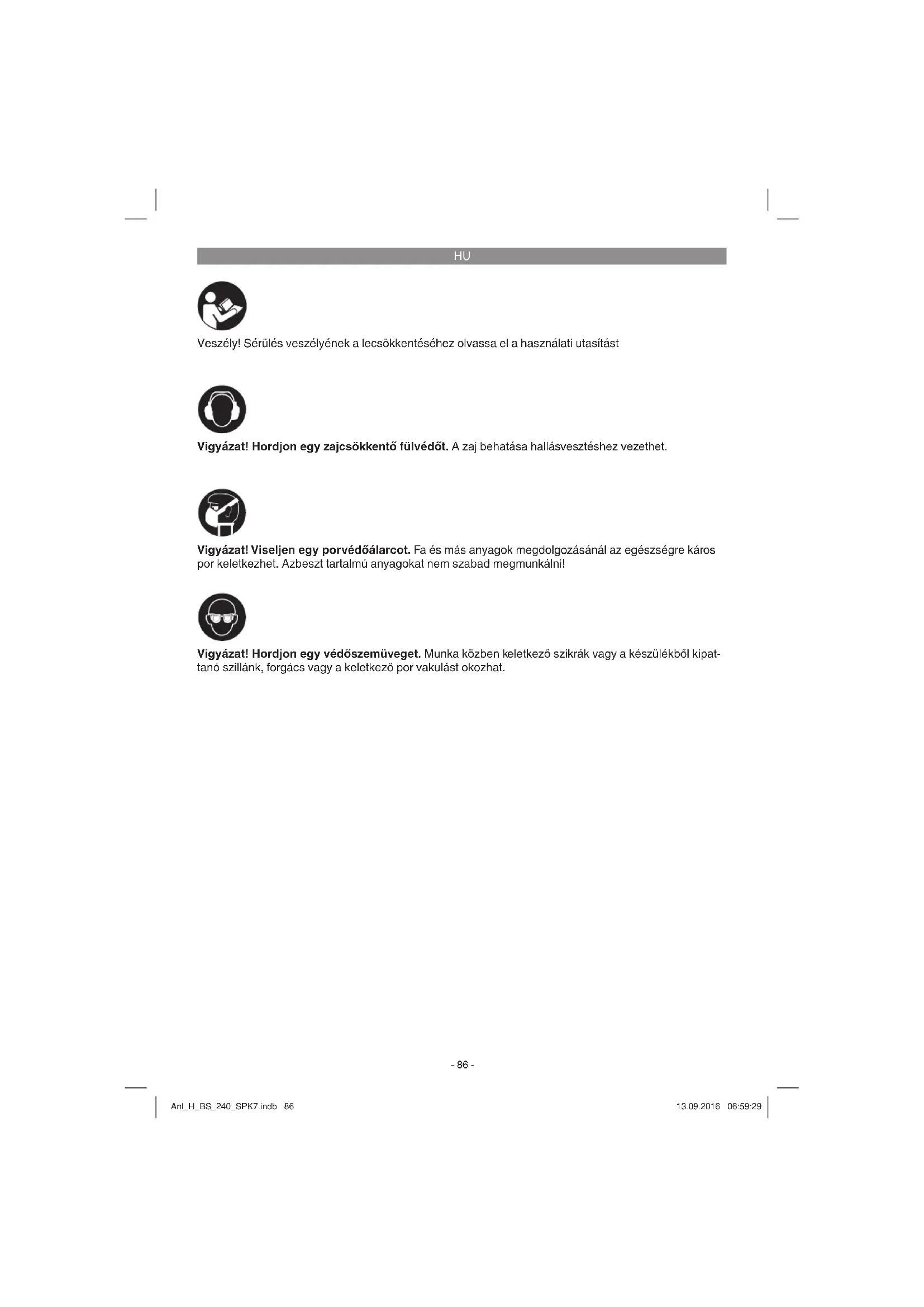

Veszély! Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Anl_H_BS_240_SPK7.indb 86Anl_H_BS_240_SPK7.indb 86 13.09.2016 06:59:2913.09.2016 06:59:29HU

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1/3/6/8/11)

6. Csillagcsavar munkadarabfeltét

10. Beálítócsavar a szikraelhárítóhoz

12. Feszítőcsavar a felülső szalagtekercshez

14. Rögzítőcsavar az oldali burkolathoz

15. Beigazítócsavar a szalagmenethez

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek ese- tén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizo- nylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

A köszörülő az egy kombikészülék a fém, min- denféle fa és más anyagoknak a megfelelő köszörűkorong ill. csiszolószalag használata mel- letti durva és fi nom csiszolására. Csak ebben az utasításban megadott jellemző adatoknak megfelelő, a gépre alkalmas csis- zolószalagokat, ill. köszörűkorongokat szabad használni. A gépet csak a rendeltetése szerint szabad has- ználni! Bizonyos fennmaradt rizikótényezőket rendeltetésszerű használat ellenére sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő pontok léphetnek fel:

A köszörűkorong megérintése a nem lefedett részen.

A károsult köszörűkorongokból való részek kivetése.

A szükséges zajcsökkentő füllvédő használa- tának mellőzésekor a hallás károsodása.

Zárt teremben történö használatkor az egész- ségre káros fapor kibocsájtása.

A készülék forgó részeit funkcionális okokból nem lehet lefedni. Járjon ezért gondosan el és tartsa jó feszesen a munkadarabot, azért hogy elkerüljön egy elcsúszást, amely által a kezei érintkezésbe kerülhetnének a csiszo- lószalaggal. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Névleges feszültség: ..................... 230 V ~ 50 Hz Teljesítményfelvétel: ................ 240 W S2 30 perc Üresjárati fordulatszám n

• Ø köszörűkorong: p. 150
• mm Köszörűkorong vastagság: p. 20
• mm Ø furat köszörűkorong: p. 12
• ,7 mm max. kerületi sebesség: p. 23
• ,17 m/s Szalagsebesség: p. 900
• m/perc Csiszolószalag p. 50
• x 686 mm Súly ,2 kg Bekapcsolási időtartam: A bekapcsolási időtartam S2 30 perc (rövid idejű üzem) ami azt jelenti, hogy a motort a névleges tejesítménnyel (240 W) csak az adattáblán mega- dott időre (30 perc) szabad tartósan megterhelni. Mert különben meg nem engedhetően felmele- gedne. A szünet ideje alatt ismét lehül a motor a kiinduló hőmérsékletére. Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 61029 szerint lettek mérve. Hangnyomásmérték L p. 7

....................................... 3 dB Hangteljesítménymérték L

......................................3 dB Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 61029 szerint lettek meghatározva. Rezgésemisszióérték a

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett. A megadott rezgésemisszióértéket fel lehet has- ználni az elektromosszerszámok egymással való összehasonlításhoz. A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz- abb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. Figyelmeztetés! Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

A gépet stabilan kell felállítani, ez annyit jelent hogy egy munkapadra vagy hasonlóra erősen odacsavarozni.

A beüzemeltetés előtt minden burkolatnak és biztonsági berendezésnek szabályszerűen fell kell szerelve lennie.

A köszörűkorongnak szabadon kell futnia.

5.1 A szikraelhárító felszerelése

Vezese a szikraelhárítót (3) a védőkupak (4) alá. Csavarja feszesen rá a védőkupakra (4) a beigazító csavarokkal (10) a szikraelhárítót (3).

Használja ehhez azokat a csavarokat (10) a rugós gyűrűvel (a), a koronggal (b) és az anyával (c), amelyek a szikraelhárítóra (3) vannak felerősítve. A felszereléshez szüksége van egy csavarhajtóra és egy megfelelő csil- lagkulcsra amellyel ellentart (3-as kép).

A beállítócsavar (10) segítségével úgy beállítani a szikraelhárítót (3), hogy a szárazköszörűkorong (5) és a szikraelhárító (3) közötti távolság olyan kicsi legyen amen- nyire csak lehet és semmi esetre sem legyen 2 mm-nél nagyobb.

A szikraelhárítót (3) periódikusan úgy beállíta- ni, hogy a korong elkopása ki legyen egyen- lítve.

5.2 A munkadarabfeltétek felszerelése (képek

Csavarja a munkadarabfeltétet (7) a csillagcs- avarokkal (6) a köszörülő gépre.

Tolja ehhez a csavart (a) az üregen keresztül, ahol majd fel kell erősíteni a munkadarabfel- tétet (7). Tegye elősször fel a munkadarab- feltétet (7), utánna a korongot (b) és a fogas- korongot (c). Utoljára a csillagcsavar (6) lesz feltéve és feszesre meghúzva.

5.3 A munkadarabfeltétek beállítása

A csillagcsavarok (6) segítségével úgy beállítani a munkadarabfeltétet (7), hogy a szárazköszörűkorong (5) és a munkadarab- feltét (7) közötti távolság olyan csekély legyen amennyire csak lehet és semmi esetre sem legyen 2 mm-nél nagyobb.

Állítsa a munkadarabfeltétet (7) periódi- kusan úgy be, hogy ki legyen egyenlítve a szárazköszörűkorong (5) kopása.

5.4 A köszörűkorong kicserélése

(képek 1/8/9/10) Távolítsa el a köszörűkorong védőoldalrészének (B) a 3 csavarját (14) és vegye azt le (8-as kép). Távolítsa azután el a csiszolószalag védőoldalrészének (F) a csavarját (14) és vegye azt le (1-es kép). Lazítsa meg az anyát (9-es kép/D) (Figyelem a baloldali köszörűkorong egy balmenettel van összecsavarva), azáltal hogy a szembenlevő csiszolószalag futógörgő anyáját (kép 9a/E) ellentartja. Vegye azután le a karimát (C). Most ki tudja cserélni a köszörűkorongot (5). A felszerelés egy rongy segítségével történik. Tegye rá a karimát (C) a tengelyre és húzza meg az anyát (D) kézfeszesre (10-es kép). Az anya feszesre húzására (D) tartsa a köszsörűkorongot (5) egy ronggyal feszesen és húzza meg az anyát (D) (10-es kép).

5.5 A csiszolószalag kicserélése

Engedje meg a 3 csavart (14) és vegye le az oldali védőburkolatot. Lazítsa meg egy pár fordulattal a felső szalagtekercs (12) feszítőcsavarját.

Nyomja le a feszítőkart (13) és húzza le a csiszolószalagot a futógörgőkről.

Tegye fel közepesen az új csiszolószalagot (11) az alulsó és a felülső futógörgőkre és Anl_H_BS_240_SPK7.indb 89Anl_H_BS_240_SPK7.indb 89 13.09.2016 06:59:3013.09.2016 06:59:30HU

engedje el a feszítőkart (13).

Húzza most feszesre a feszítőcsavart (12) és szerelje fel az oldali burkolatot.

Az oldali szalagfutás (15) beigazító csavarjá- val lehet a szalagfutást beállítani azáltal, hogy meglazítsa a szalagfutás beigazítócsavar (15) anyáját és egy csvarhajtóval beállítsa a szalagfutás pontosságát. Ehhez legjobb, ha a csiszolószalagot kézzel tekeri azért, hogy be tudja pontosan állítani a szalagfutást. Ha beállította a szalagfutást, akkor húzza istmét feszesre egy csillagkulccsal az anyát.

6.1 Be-/ kikapcsoló (1)

A bekapcsoláshoz a be-/kikapcsolót (1) az 1-es pozícióba tenni. A kikapcsoláshoz a be-/kikapcsolót (1) a 0-ás pozícióba tenni. A bekapcsolás után várja meg amig a készülék a maximális fordulatszámát el nem érte. Csak azu- tán kezdje el a köszörülést.

Fektesse fel a munkadarabot a munkadarab- feltétre (7) és vezesse a kivánt szögben addig a köszörűkoronghoz (5) amig hozzá nem ér.

Egy optimális köszörülési eredmény eléré- séhez mozgassa a munkadarabot lassan ide és oda. Azonkívül ezáltal a köszörűkorong (5) egyenletesen használódik el. Hagyja a mun- kadarabot időnként lehülni.

A csiszolás ideje alatt a munkadarabot mindig jól feszesen tartani.

Ne gyakoroljon rá nagy nyomást.

A csiszolásnál a munkadarabot a csiszolós- zalagon ide és oda kell mozgatni, azért hogy megakadályozza a csiszolópapír egyoldalú elkopását!

Fontos! Fadarabokat mindig a fa cso- morságának az irányába kellen csiszolni, azért hogy megakadályozzon egy leforgác- solódást. Figyelem! Ha a munkánál blokkolna a korong vagy a csis- zolószalag, akkor kérjük vegye el a munkadarbját és várja meg amig a készülék ismét el nem érte a legmagasabb fordulatszámát.

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

A készülék belsejében nem található további karbantartandó rész.

8.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak. Anl_H_BS_240_SPK7.indb 90Anl_H_BS_240_SPK7.indb 90 13.09.2016 06:59:3013.09.2016 06:59:30HU

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_H_BS_240_SPK7.indb 91Anl_H_BS_240_SPK7.indb 91 13.09.2016 06:59:3013.09.2016 06:59:30HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2002/96/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_H_BS_240_SPK7.indb 92Anl_H_BS_240_SPK7.indb 92 13.09.2016 06:59:3113.09.2016 06:59:31HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Fogyóeszköz/ fogyórészek* Köszörülő korongok Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_H_BS_240_SPK7.indb 93Anl_H_BS_240_SPK7.indb 93 13.09.2016 06:59:3113.09.2016 06:59:31HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo- nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesít- mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_H_BS_240_SPK7.indb 94Anl_H_BS_240_SPK7.indb 94 13.09.2016 06:59:3113.09.2016 06:59:31SI
