BRUKSANVISNING H-BS 240 Herkules

2. Produktbeskrivelse og

6. Stjerneskrue emnestøtte

Kontroller maskine og tilbehør for transports- kader.

3. Formålsbestemt anvendelse

Udslyngning af dele fra beskadigede slibeski- ver.

3. Helbredsskader, som følger af hånd-arm-

5.2 Montering af emnestøtter

8. Rengøring, vedligeholdelse og

9. Bortskaff else og genanvendelse

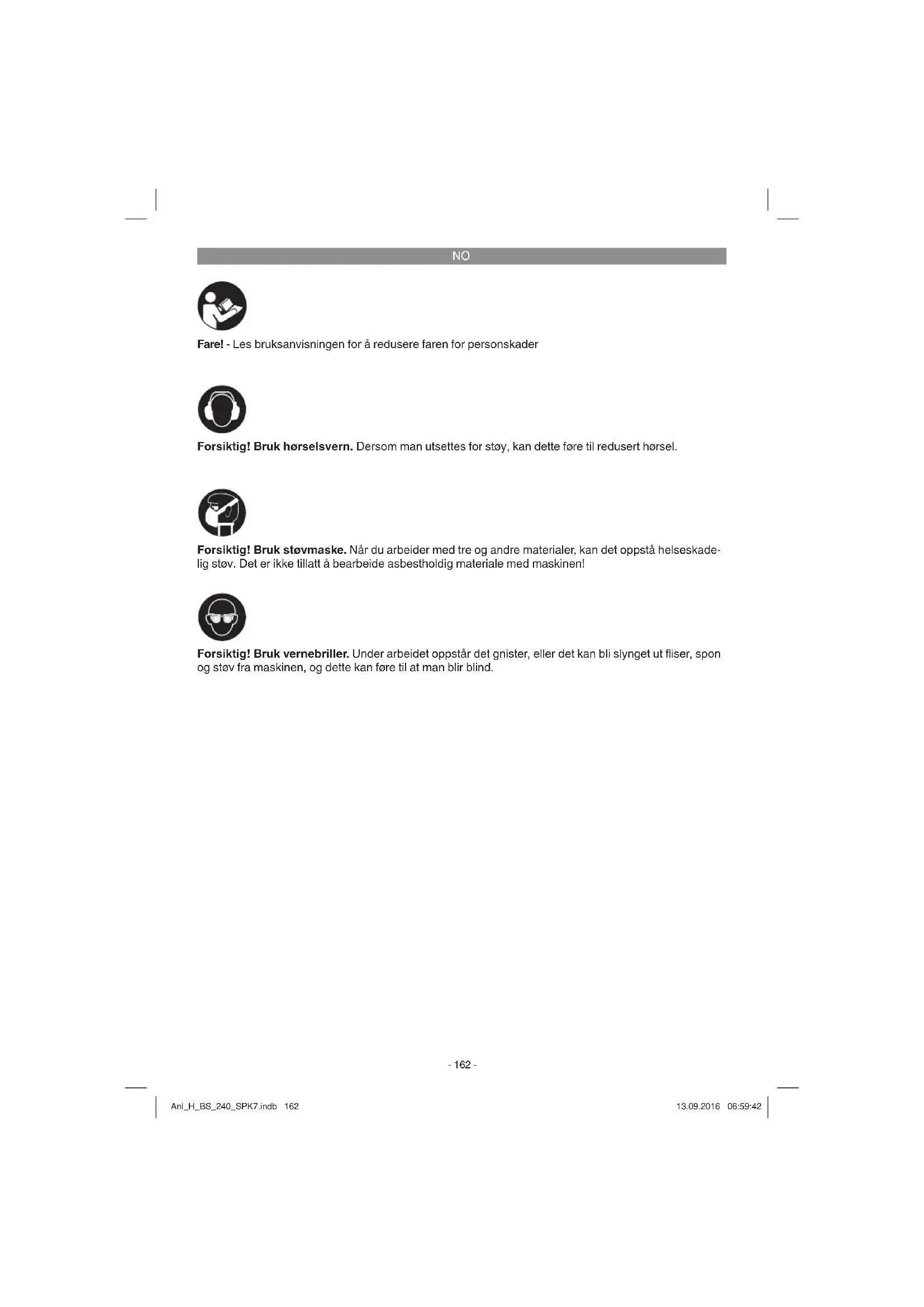

Fare! - Les bruksanvisningen for å redusere faren for personskader Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fl iser, spon og støv fra maskinen, og dette kan føre til at man blir blind. Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskade- lig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen! Anl_H_BS_240_SPK7.indb 162Anl_H_BS_240_SPK7.indb 162 13.09.2016 06:59:4213.09.2016 06:59:42NO

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet! Fare! Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og

innholdet i leveransen

12. Spennskrue for øvre båndrulle

15. Justeringsskrue for båndforløp

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvit- tering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Fare! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Sliperen er en kombinert maskin for grov- og fi ns- liping av metall, alle sorter tre og andre materialer ved hjelp av passende slipeskive eller slipebånd. Det skal kun brukes slipebånd eller slipeskiver som er egnet for maskinen, det vil si som svarer til de referansedata som er angitt i denne bruksan- visningen. Maskinen skal kun brukes til arbeider den er beregnet på! Selv om maskinen brukes forskrifts- messig, kan man ikke helt utelukke spesielle resterende risikofaktorer. På grunn av maskinens konstruksjon og oppbygging kan følgende risiko- punkter oppstå:

Det er mulig å komme i berøring med slipes- kiven i området som ikke er innkapslet av deksler.

Arbeidsstykker og deler av arbeidsstykker kan bli slynget ut i luften.

Det kan oppstå hørselsskader, dersom nød- vendig hørselsvern ikke benyttes.

Helseskadelige emisjoner av trestøv ved bruk i lukkede rom.

Derfor må du håndtere maskinen omtenk- somt og holde arbeidsstykket godt fast for å hindre at det sklir ut av stilling, for det kan føre til at hendene dine kommer i berøring med slipebåndet. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ans- varlig. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

• ø slipeskive: p. 150
• mm Slipeskivetykkelse: p. 20
• mm ø boring slipeskive: p. 12
• ,7 mm Maks. periferihastighet: p. 23
• ,17 m/s Båndhastighet: p. 900
• m/min Slipebånd p. 50
• x 686 mm Vekt ,2 kg Innkoplingstid: Innkoplingstiden S2 30 min (korttidsdrift) indikerer at motoren med nominell eff ekt (240 W) kun må belastes kontinuerlig i den tiden som er angitt på merkeplaten (30 min). I motsatt fall vil den bli for varm. I løpet av pausen avkjøles motoren igjen til sin opprinnelige temperatur. Fare! Støy og vibrasjoner Støy- og vibrasjonsverdiene ble målt i samsvar med EN 61029. Lydtrykknivå L p. 7

..............................................3 dB Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 61029. Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontroll- prosedyre og kan endre seg, avhengig av hvor- dan og til hva elektroverktøyet brukes, og i unn- takstilfeller kan emisjonen ligge over angitt verdi. Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet. Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belast- ningen. Begrens støyutviklingen og vibrasjonene til et minimum!

Bruk bare forskriftsmessige maskiner uten skader.

Vedlikehold og rengjør maskinen med jevne mellomrom.

Tilpass din arbeidsmåte maskinen.

Sørg ved behov for å få maskinen undersøkt.

Slå av maskinen når den ikke er i bruk. Forsiktig! Resterende risikoer Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

2. Hørselsskader dersom man ikke bruker egnet

3. Helseskader som kan resultere av vibrasjo-

dersom den ikke brukes og vedlikeholdes forskriftsmessig.

Maskinen må stilles opp på en måte som gjør at den står stabilt, det vil si at den må skrus fast til en arbeidsbenk eller liknende.

Før maskinen settes i drift, må alle deksler og sikkerhetsinnretninger være montert på fors- kriftsmessig måte.

Før gnistskjermen (3) inn under beskyttel- seshetten (4). Skru gnistskjermen (3) fast til beskyttelseshetten (4) med justeringsskruen (10).

Bruk i denne forbindelse skruen (10) mer fjærringen (a), skiven (b) og mutteren (c) som er festet på gnistskjermen (3). Til monteringen behøver du en skrutrekker og en passende ringnøkkel som du bruker for å holde imot (figur 3).

Still inn gnistskjermen (3) ved hjelp av jus- teringsskruen (10) slik at avstanden mellom slipeskiven for tørrsliping (5) og gnistskjermen (3) er så liten som mulig, og ikke under noen omstendighet større enn 2 mm.

Juster gnistskjermen (3) med jevne mellom- rom for å kompensere for slitasjen på slipes- kiven.

Når du skal gjøre dette, må du skyve skruen (a) gjennom utsparingen der hvor arbeids- stykkeunderlaget (7) skal festes. Sett deretter først arbeidsunderlaget (7) og deretter skiven (b) og tannskiven (c) på. Til slutt settes stjer- neskruen (6) på og strammes.

Still inn arbeidsstykkeunderlagene (7) ved hjelp av stjerneskruene (6) slik at avstanden mellom slipeskiven for tørrsliping (5) og arbeidsstykkeunderlaget (7) er så liten som mulig, og ikke under noen omstendighet stør- re enn 2 mm.

Juster arbeidsstykkeunderlagene (7) med jevne mellomrom for å kompensere for slitas- jen på slipeskiven for tørrsliping (5).

Løsne de 3 skruene (14) og ta av det si- demonterte beskyttelsesdekslet. Løsne spennskruen for den øvre båndrullen (12) noen omdreininger.

Trykk fastspenningshåndtaket (13) ned og trekk slipebåndet av løperullene.

Legg det nye slipebåndet (11) midt på nedre og øvre løperulle og slipp løs fastspennings- håndtaket (13).

Trekk så spennskruen (12) fast til og monter det sidemonterte dekslet.

Med justeringsskruen på siden av båndfor- løpet (15) kan du justere båndforløpet ved å løsne mutteren på justeringsskruen for bånd- forløpet (15). Deretter kan du stille inn nøyak- tigheten på båndets forløp med en skrutrek- ker. Det beste er da å dreie slipebåndet med hånden for å kunne justere båndforløpet nøy- aktig. Når du har justert båndforløpet, trekker du mutteren fast til igjen med en ringnøkkel. Anl_H_BS_240_SPK7.indb 165Anl_H_BS_240_SPK7.indb 165 13.09.2016 06:59:4313.09.2016 06:59:43NO

Beveg arbeidsstykket litt fram og tilbake for å få et optimalt sliperesultat. Da slites i tillegg slipeskiven (5) jevnt ned. La arbeidsstykket få anledning til å avkjøles innimellom.

6.3 Sliping med båndsliper

Ikke utøv stort press.

Arbeidsstykket bør beveges fram og tilbake på slipebåndet under slipingen. Da forhindres det at slipepapiret slites ned bare på en side!

Viktig! Trestykker bør alltid slipes med møns- teret i trevirket, slik at oppflising forhindres. OBS! Dersom slipeskiven eller slipebåndet blokkeres under arbeidet, må du fjerne arbeidsstykket og vente til maskinen igjen har kommet opp i maksi- malt turtall.

7. Utskiftning av nettkabelen

Fare! Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsen- tens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og

bestilling av reservedeler Fare! Trekk alltid ut nettpluggen når det skal utføres rengjøringsarbeider.

Hold sikkerhetsinnretningene, ventilasjonsåp- ningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.

Vi anbefaler å rengjøre maskinen omgående etter bruk.

Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elekt- risk støt.

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anl_H_BS_240_SPK7.indb 168Anl_H_BS_240_SPK7.indb 168 13.09.2016 06:59:4313.09.2016 06:59:43NO

Serviceinformasjon Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du fi nner kontaktopp- lysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell. Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell. Kategori Eksempel Slitedeler* Forbruksmateriale/ forbruksdeler* Slipeskiver Manglende deler

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_H_BS_240_SPK7.indb 170Anl_H_BS_240_SPK7.indb 170 13.09.2016 06:59:4413.09.2016 06:59:44IS
