BRUGSANVISNING DS 150/200 Herkules

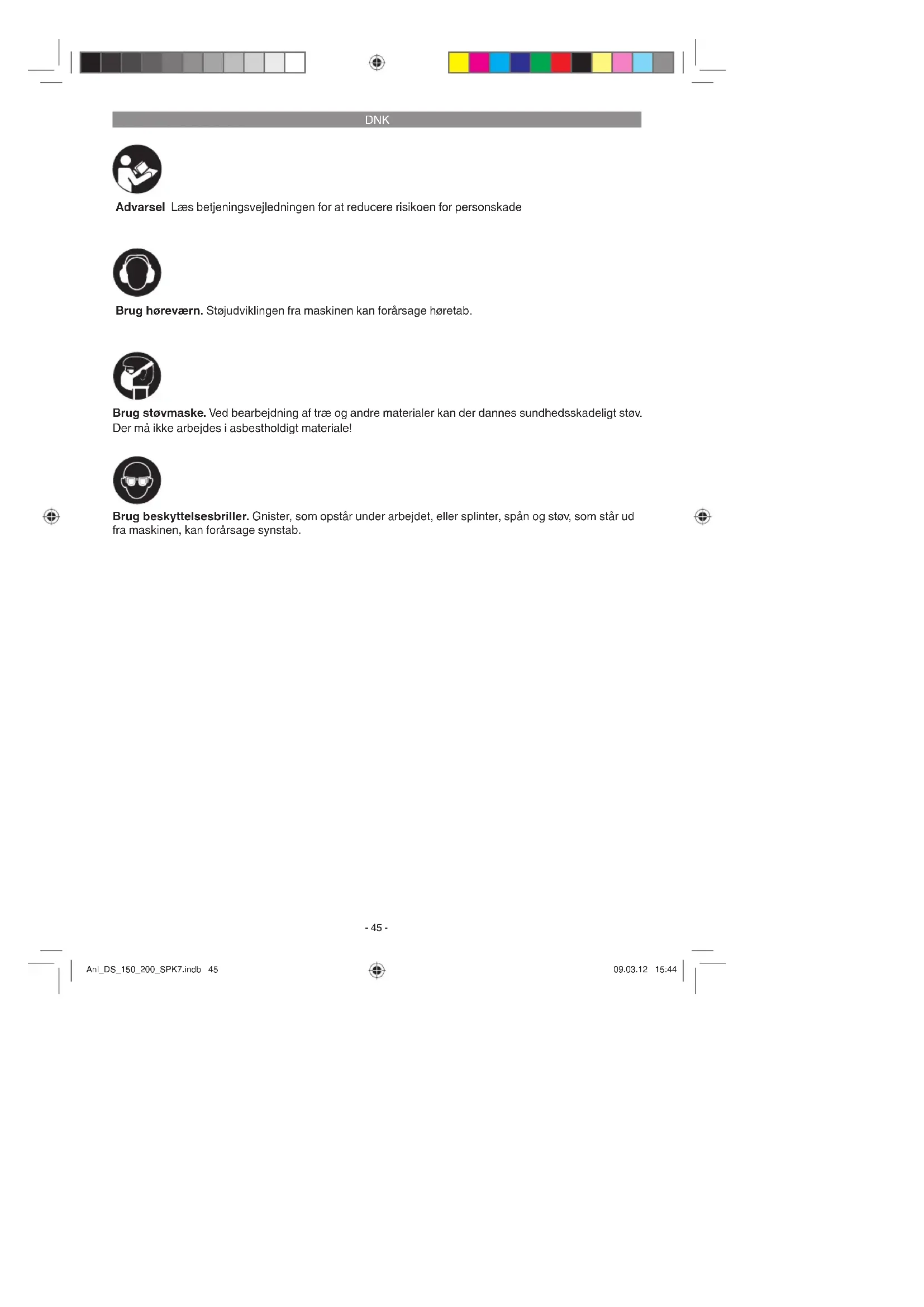

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Anl_DS_150_200_SPK7.indb 45Anl_DS_150_200_SPK7.indb 45 09.03.12 15:4409.03.12 15:44DNK

Vigtigt! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Advarsel! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

6. Fastspændingsskrue emnestøtte

10. Fastspændingsskruer gnistværn

11. Justerskrue gnistværn

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores service- center eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vej- ledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Vigtigt! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Våd-/tørsliberen er udstyret med en tørskive og en vådskive. Vær opmærksom på, at grovslibning udføres med tørskiven. Finslibning udføres med vådskiven, idet det her er tilstrækkeligt, at arbejd- semnet pålægges med et let tryk. Våd-/tørsliberen er udviklet til bearbejdning og skærpning af knive, sakse, stemmejern og til værktøj med skær. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Anl_DS_150_200_SPK7.indb 46Anl_DS_150_200_SPK7.indb 46 09.03.12 15:4409.03.12 15:44DNK

Hastighed maks. tør-slibeskive: ............23,16 m/s Hastighed maks. våd-slibeskive: ............1,37 m/s Vægt: ..........................................................9,4 kg Funktionstid: En funktionstid på S2 30 min (korttidsdrift) bety- der, at motoren – med den nominelle eff ekt (250 W) – højst må udsættes for vedvarende belast- ning i så lang tid, som det står anført på datapla- den (30 min.). Ellers vil den blive overophedet. Under driftspausen afkøles motoren til udgangs- temperatur. Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 61029-1, EN 61029-2-4. Lydtryksniveau L

............................................3 dB Brug høreværn. Støjudviklingen fra maskinen kan forårsage hø- retab. Samlede svingningstal er beregnet i henhold til EN 61029-1, EN 61029-2-4. Hjælpegreb Svingningsemissionstal a

Usikkerhed K = 1,5 m/s* Advarsel! Svingningstallet vil ændre sig i forhold til el-værk- tøjets anvendelsesformål og kan i undtagelsestil- fælde ligge over den angivne værdi. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Maskinen skal opstilles, så den står stabilt, dvs. den skal påskrues en arbejdsbænk el. lign.

Alle afskærmninger og sikkerhedsanordnin- ger skal være korrekt påmonterede, inden maskinen tages i brug.

5.1 Montering af gnistværn (fi g. 1/3/4/5)

Gnistværnet (3) monteres på beskyttelses- kappen (4) ved hjælp af skruerne (10) som vist på fig. 4.

Indstil gnistværnet (3) med justerskruen (11) således, at afstanden mellem tørslibeskiven (5) og gnistværnet (3) er så lille som mulig og under ingen omstændigheder over 2 mm.

Indstil gnistværnet (3) periodisk således, at slitagen på skiven udlignes.

5.2 Montering af emnestøtte (fi g. 2/6)

Monter emnestøtten (7) ved hjælp af fastspæn- dingsskrue til emnestøtte (6), mellemlægsskive (12), tandfjederskive (13) og låseknap til em- nestøtte (14) på holder til emnestøtten (15), som vist på fi g. 6. Anl_DS_150_200_SPK7.indb 47Anl_DS_150_200_SPK7.indb 47 09.03.12 15:4509.03.12 15:45DNK

Sæt tænd/sluk-knappen (1) i position 1 for at tænde. Sæt tænd/sluk-knappen (1) i position 0 for at slukke. Når sliberen er tændt, så vent, indtil den har nået sit maksimale omdrejningstal, inden du begynder at slibe.

Læg arbejdsemnet på emnestøtten (7), og før det i den ønskede vinkel langsomt hen til slibeskiven (5), indtil det berører denne.

Bevæg emnet let frem og tilbage for at opnå et optimal sliberesultat. Dette vil også sikre, at slibeskiven (5) slides jævnt. Lad emnet køle af ind imellem.

Kontroller, inden du begynder vådslibningen, at der er nok vand i vandbeholderen (9) (vådsli- beskive 1/3 i vand!). Tænd for slibemaskinen med tænd/sluk-knappen (1), og stil dig foran vådsli- beskiven. Tag fat i arbejdsemnet med begge hæn- der, og sænk det forsigtigt ned på vådslibeskiven. Du kan også støtte arbejdsemnet af på vand- beholderen på tænderne og sænke det ned på slibeskiven.

6.4 Skift af slibeskive

nettilslutningsledning Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_DS_150_200_SPK7.indb 48Anl_DS_150_200_SPK7.indb 48 09.03.12 15:4509.03.12 15:45DNK

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_DS_150_200_SPK7.indb 49Anl_DS_150_200_SPK7.indb 49 09.03.12 15:4509.03.12 15:45DNK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2002/96/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_DS_150_200_SPK7.indb 50Anl_DS_150_200_SPK7.indb 50 09.03.12 15:4509.03.12 15:45DNK

Garantibestemmelser iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i hen- hold til nedenstående oversigt, idet lovfastsatte garantikrav ikke berøres heraf. Kategori Eksempel Garanti Mangler i materiale eller kons- truktion 24 måneder Sliddele* 6 måneder Forbrugsmateriale/ forbrugsdele* Slibeskiver Garanti kun ved omgående defekt (24 t efter køb / dato på købskvittering) Manglende dele 5 hverdage

• er ikke nødvendigvis indeholdt i leveringsomfanget! Med hensyn til sliddele, forbrugsmateriale og manglende dele garanterer Fa. iSC GmbH resp. kompe- tent byggemarked afhjælpning af mangler eller omlevering under forudsætning af, at manglen er blevet anmeldt inden for 24 t (forbrugsmateriale), 5 hverdage (manglende dele) eller 6 måneder (sliddele) efter købet, og at købsdatoen dokumenteres ved fremvisning af købskvittering. Ved mangler i materiale eller konstruktion, som er omfattet af garantien, bedes varen indsendt sammen med vedlagte produktkort i udfyldt stand. Det er vigtigt, at der anføres en nøjagtig fejlbeskrivelse. Derfor bedes følgende spørgsmål besvares:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_DS_150_200_SPK7.indb 51Anl_DS_150_200_SPK7.indb 51 09.03.12 15:4509.03.12 15:45DNK

Garantibevis Kære kunde! Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angi- vet på dette garantibevis, eller nærmeste byggemarked. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser

fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktions-

fejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaf- tale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværks- mæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerheds- forskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 5 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to

uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperi- odens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenståen-

de adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvit- teringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i hen- hold til garantibestemmelserne i nærværende betjeningsvejledning. Anl_DS_150_200_SPK7.indb 52Anl_DS_150_200_SPK7.indb 52 09.03.12 15:4509.03.12 15:45SWE
