DS 150/200 - Schleifmaschine Herkules - Kostenlose Bedienungsanleitung

Produkttyp	Nass- und Trockenschleifmaschine
Marke	Herkules
Modell	DS 150/200
Kategorie	Schleifer / Schärfer
Hauptanwendung	Schärfen und Schleifen von Klingen, Scheren, Schneidwerkzeugen
Motorleistung	250 W (S2 30 Min.)
Betriebsart	Kurzzeitbetrieb S2 (30 Min. gefolgt von Abkühlung)
Drehzahl Trockenschleifscheibe	2950 U/min
Drehzahl Nasschleifscheibe	131 U/min
Abmessungen Trockenschleifscheibe	∅150 x 20 x ∅12,7 mm
Abmessungen Nasschleifscheibe	∅200 x 40 x ∅20 mm
Gewicht	9,4 kg
Stromversorgung	230 V ~ 50 Hz
Schutzart	IP23
Schalldruckpegel (LpA)	81,5 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel (LWA)	94,5 dB(A) (Unsicherheit K=3 dB)
Vibration (ah)	≤ 2,5 m/s² (Unsicherheit K=1,5 m/s²)
Lieferumfang	Gerät, Trockenschleifscheibe, Nasschleifscheibe, Wassertank, Funkenschutz, Werkstückauflage, Schrauben, Unterlegscheiben, Bedienungsanleitung, Sicherheitshinweise
Sicherheit	Verstellbarer Funkenschutz, Schutzabdeckung, Schutzglas, Ein/Aus-Schalter
Wartung	Regelmäßige Reinigung mit feuchtem Tuch, keine aggressiven Produkte, Abstand des Funkenschutzes prüfen (≤2 mm)
Ersatzteile	Schleifscheiben, Funkenschutz, Werkstückauflage; Schleifscheiben nur vom Hersteller oder qualifiziertem Fachpersonal ersetzen lassen
Garantie	5 Jahre auf Material- und Herstellungsfehler, 6 Monate auf Verschleißteile, 24 Std. auf Verbrauchsmaterial

Häufig gestellte Fragen - DS 150/200 Herkules

Wie wechsle ich die Schleifscheibe an der Herkules DS 150/200?

Der Austausch der Schleifscheiben muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person durchgeführt werden, um Risiken zu vermeiden. Versuchen Sie nicht, die Schleifscheibe selbst zu wechseln.

Wie verwende ich die Nassschleiffunktion?

Stellen Sie sicher, dass der Wassertank ausreichend Wasser enthält (die Nasschleifscheibe sollte zu 1/3 eingetaucht sein). Schalten Sie das Gerät ein, stellen Sie sich vor die Nasschleifscheibe, halten Sie das Werkstück mit beiden Händen und senken Sie es vorsichtig auf die Scheibe. Sie können das Werkstück auch auf den Zähnen des Tanks abstützen.

Was ist die Leistung und die Betriebsart?

Der Motor hat eine Leistung von 250 W im S2 30 Min. Betrieb, d.h. er darf nicht länger als 30 Minuten ununterbrochen unter Volllast laufen. Lassen Sie ihn danach abkühlen.

Wie stelle ich den Funkenschutz ein?

Verwenden Sie die Einstellschraube, um den Funkenschutz so einzustellen, dass der Abstand zur Trockenschleifscheibe weniger als 2 mm beträgt. Stellen Sie ihn regelmäßig nach, um den Scheibenverschleiß auszugleichen.

Welche Arten von Klingen kann man mit diesem Gerät schärfen?

Die Schleifmaschine ist zum Schärfen von Klingen, Scheren, Flachmeißeln und Schneidwerkzeugen ausgelegt. Verwenden Sie die Trockenschleifscheibe zum Vorschleifen und die Nasschleifscheibe zum Fertigschleifen.

Wie reinige und warte ich das Gerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein feuchtes Tuch mit etwas Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Reinigen Sie regelmäßig die Lüftungsschlitze und das Gehäuse. Vermeiden Sie das Eindringen von Wasser ins Innere.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie stets Gehörschutz, eine Staubmaske und eine Schutzbrille. Bearbeiten Sie keine asbesthaltigen Materialien. Stellen Sie sicher, dass das Gerät stabil und auf einer Werkbank festgeschraubt ist.

Wie bestelle ich Ersatzteile?

Für eine Bestellung geben Sie den Gerätetyp, die Artikelnummer, die Identifikationsnummer und die Ersatzteilnummer an. Preise und Informationen finden Sie unter www.isc-gmbh.info.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 5 Jahre auf Material- und Herstellungsfehler. Verschleißteile (Schleifscheiben) haben 6 Monate Garantie. Verbrauchsmaterial und fehlende Teile müssen innerhalb von 24 Stunden oder 5 Werktagen gemeldet werden.

Wie lagere ich das Gerät?

Lagern Sie das Gerät und sein Zubehör an einem dunklen, trockenen, frostsicheren Ort, der für Kinder unzugänglich ist. Die optimale Temperatur liegt zwischen 5 und 30 °C. Bewahren Sie es nach Möglichkeit in der Originalverpackung auf.

BEDIENUNGSANLEITUNG DS 150/200 Herkules

DEU Originalbetriebsanleitung Nass- Trockenschleifer

Art.-Nr.: 44.172.20 I.-Nr.: 11012

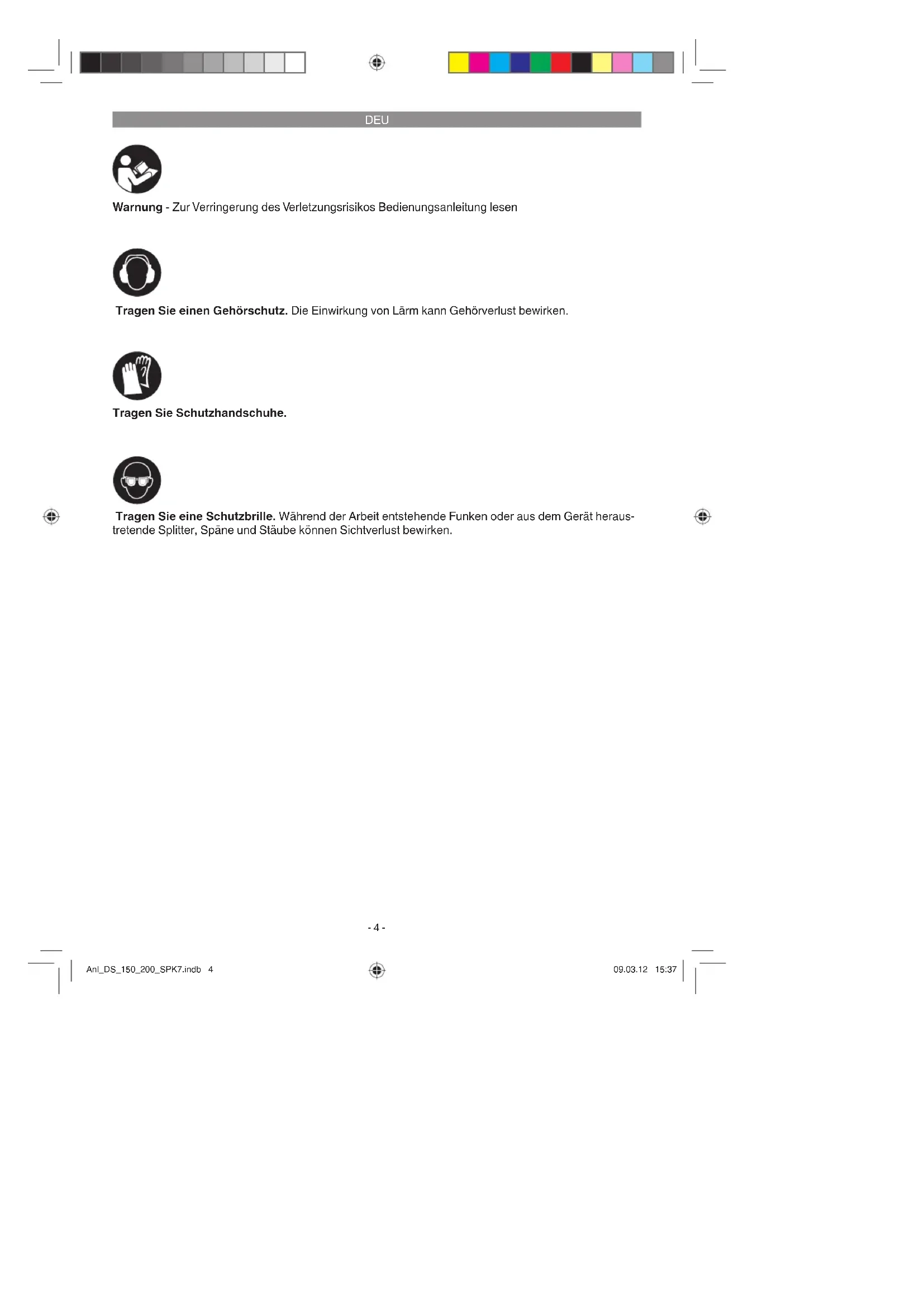

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie Schutzhandschuhe.

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

-4-

Anl_DS_150_200_SPK7.indb 4

09.03.12 15:37

DEU

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1. Ein-/Ausschalter
2. Schutzglas
3. Funkenabweiser
4. Schutzhaube
5. Trockenschleifscheibe
6. Befestigungsschraube für Werkstückaufl age
7. Werkstückaufl age
8. Nassschleifscheibe
9. Wasserbehälter
10. Befestigungsschrauben für Funkenabweiser
11. Justierschraube Funkenabweiser
12. Unterlegscheibe
13. Zahnscheibe
14. Feststellknopf Werkstückaufl age
15. Halterung Werkstückaufl age

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Der Nass-Trockenschleifer ist mit einer Trockenscheibe und einer Nassscheibe ausgestattet. Beachten Sie bitte, dass der Grobschliff grundsätzlich mit der Trockenscheibe durchgeführt wird. Den Feinschliff führen Sie mit der Nassscheibe aus, wobei ein Aufl egen des Werkstückes mit leichtem Andruck genügt. Der Nass-Trockeschleifer wurde für die Bearbeitung und das Schärfen von Messern, Scheren, Beiteln und für Werkzeuge mit Schneiden entwickelt.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

DEU

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Motorleistung: 250 W S2 30 min

Motordrehzahl: 2950 min ^-1

Schutzart: IP23

Wechselstrommotor: 230 V \~ 50 Hz

Abmessung

Trockenschleifscheibe: .....Ø150 x 20 x Ø12,7 mm

Abmessung

Nassschleifscheibe: ....0200 x 40 x 020 mm Drehzahl max.

Trockenschleifscheibe: 2950 min ^1

Drehzahl max.

Nassschleifscheibe: 131 min ^-1

Geschwindigkeit max.

Trockenschleifscheibe:....23,16m/s

Geschwindigkeit max.

Nassschleifscheibe: 1,37 m/s

Gewicht: 9,4 kg

Einschaltdauer:

Die Einschaltdauer S2 30 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung (250 W) nur für die auf dem Datenschild angegebene Zeit (30 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029-1, EN 61029-2-4 ermittelt.

Schalldruckpegel L_dA .....81,5dB(A)

Unsicherheit K_bA 3dB

Schallleistungspegel L_WA .....94,5 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte ermittelt entsprechend EN 61029-1, EN 61029-2-4.

Schwingungsemissionswert a_n ≤ 2,5 ~m/s^2

Unsicherheit K = 1,5 m/s²

⚠️ Warnung!

Der Schwingungswert wird sich aufgrund des Einsatzbereiches des Elektrowerkzeuges ändern und kann in Ausnahmefällen über dem angegebenen Wert liegen.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Die Maschine muss standsicher aufgestellt werden, d. h. auf einer Werkbank o. ä. festschrauben.
- Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
- Die Schleifscheiben müssen frei laufen können.

DEU

5.1 Montage Funkenabweiser (Bild 1/3/4/5)

• Montieren Sie den Funkenabweiser (3) mittels der Schrauben (10) an der Schutzhaube (4), wie in Bild 4 gezeigt.
• Stellen Sie den Funkenabweiser (3) mittels der Justierschraube (11) so ein, dass der Abstand zwischen Trockenschleifscheibe (5) und Funkenabweiser (3) so gering wie möglich und in keinem Fall größer als 2 mm ist.
• Stellen Sie den Funkenabweiser (3) periodisch so ein, so dass der Verschleiß der Scheibe ausgeglichen wird.

5.2 Montage Werkstückaufl age (Bild 2/6)

Montieren Sie die Werkstückaufl age (7) mittels der Befestigungsschraube Werkstückaufl age (6), Unterlegscheibe (12), Zahnscheibe (13) und Feststellknopf Werkstückaufl age (14) an der Halterung Werkstückaufl age (15), wie in Bild 6 gezeigt.

6. Bedienung

6.1 Ein-/Ausschalter (1)

Stellen Sie den Ein-/Ausschalter (1) zum Einschalten auf die Position 1. Zum Ausschalten Ein-/Ausschalter (1) in Position 0 bringen.

Warten Sie nach dem Einschalten ab, bis das Gerät seine maximale Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Schleifen.

6.2 Trockenschleifen

• Legen Sie das Werkstück auf die Werkstückauflage (7) auf und führen Sie es langsam im gewünschten Winkel an die Schleifscheibe (5) heran, bis es diese berührt.
• Bewegen Sie das Werkstück leicht hin und her um ein optimales Schleifergebnis zu erhalten. Die Schleifscheibe (5) wird so außerdem gleichmäßig abgenutzt. Lassen Sie das Werkstück zwischendurch abkühlen.

6.3 Nassschleifen

Prüfen Sie vor beginn des Nassschleifens, dass sich genügend Wasser im Wasserbehälter (9) befndet (Nass-Schleifscheibe zu 1/3 in Wasser!). Schalten Sie die Schleifmaschine mit dem Ein-/Ausschalter (1) ein und stellen Sie sich vor die Nass-Schleifscheibe. Fassen Sie das Werkstück mit beiden Händen und senken es vorsichtig auf die Nass-Schleifscheibe.

Sie können das Werkstück auch an den Zähnen am Wasserbehälter abstützen und auf die Schleif- scheibe absenken.

6.4 Schleifscheibenwechsel

Wenn die Schleifscheibe dieses Gerätes beschädigt oder verschlissen ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

-7-

DEU

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes

• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

-8-

DEU

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

-9-

DEU

Garantiebestimmungen

Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.

Kategorie Beispiel Garantieleistung
Mängel an Material oder Kons-truktion		24Monate
Verschleißteile*6Monate
Verbrauchsmaterial/Verbrauchsteile*	Schleifscheiben Garantie nur bei	Sofortdefekt(24h nach Kauf / Kaufbelegda-tum)
Fehlteile5Arbeitstage

* nicht zwingend im Lieferumfang enthalten!

Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.

Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben.

Beantworten Sie hierfür folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

-10-

DEU

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Baumarkt zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

1. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

-11-

DEU

1. Bel ISC-Webadresse amielden - es wird Ihnen eine Retourernummer zugefält 1 2 line Aschift eintragen3. Fehlbersechterlung und Art-Nr. und L-Nr. angaben 1 3 Garantieil JAV/EN ankeruzen sowie Kaufbeleg-Nr. und Datum angaben und eine Kopie des Kaufbelages belagen

2. Name:

3. Weltcher Fehler ist aufgeteten (genaue Angabe): Art-Nr.: 1-Nr.:

4. Garante JA NEN Kaubdeleg-Nr./Datum:

5. Sehr geehnte Kundin, sehr geeheter Kunde.thee beschleben Sie uns die von Ihnen felsgesielle Fehlunktion Innes Gerätes als Grund limer Beaatsanding mboglichst genau. Dadurch konnen wir zur Sie hine Rekamation scheller bedehlenund Ihnen schneller hellen. Einge zu ungeneue Beschelbung mit Beginnen wie "Gerat unfaktorient nicht" oder "Gerat deta", verzogen Insgegen die Beabetung enthinch.

6. Weltcher Fehler ist aufgeteten (genaue Angabe): Art-Nr.: 1-Nr.:

7. Plz: Ort:

8. Retouren-Nr. iSC:

9. Weltcher Fehler ist aufgeteten (genaue Angabe): Art-Nr.: 1-Nr.:

WW is sc-GBP info

7. Byta ut nätkabeln

méretei: 0150 x 20 x 012,7 mm

méretei: 0200 x 40 x 020 mm

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 23.01.2012

Wentao/Product-ManagementWeichselgartner/General-Manager

First CE: 05

Art.-No.: 44.172.20 I.-No.: 11012
