NOTENDAHANDBÓK DS 150/200 Herkules

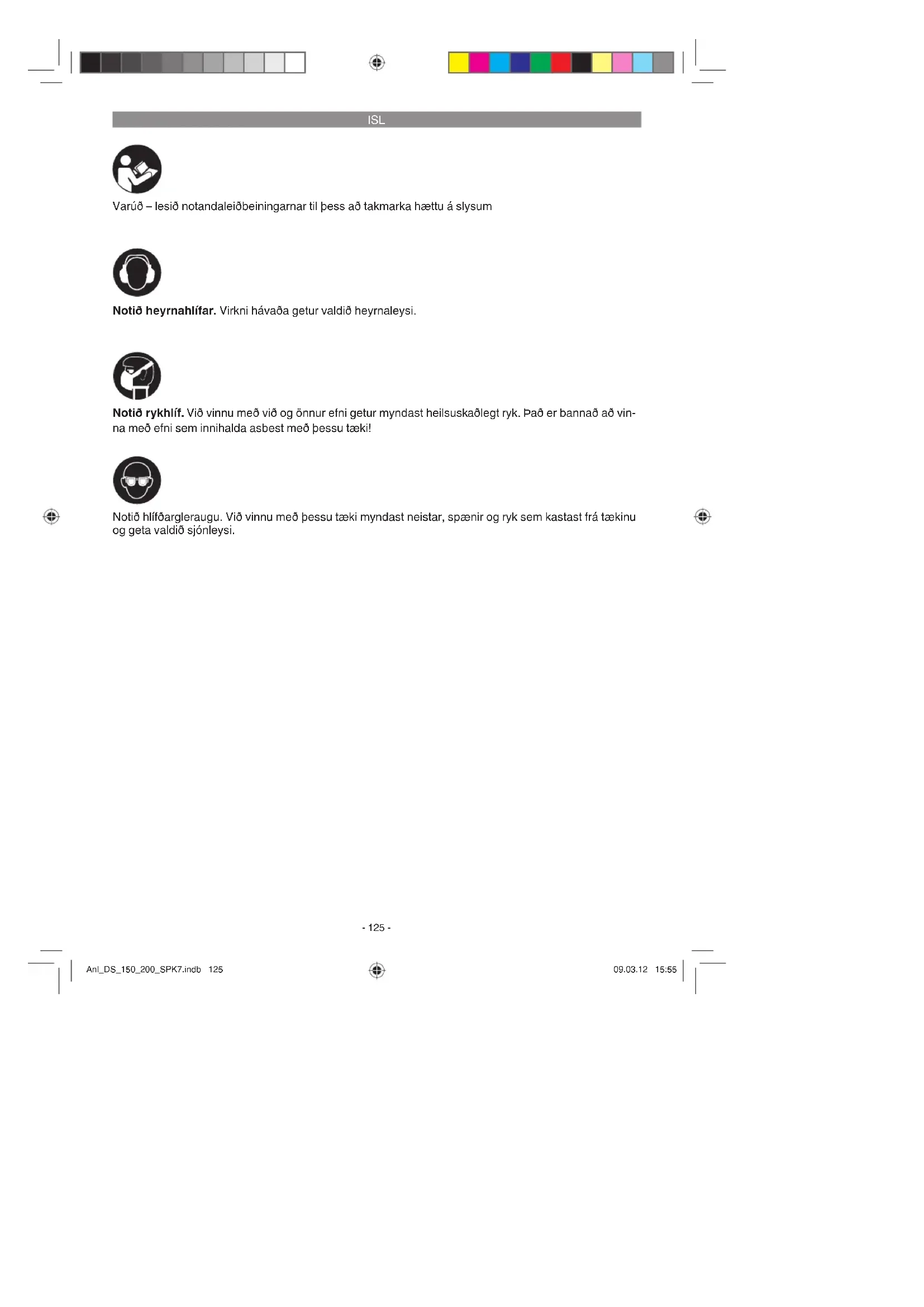

Varúð – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Notið rykhllíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með þessu tæki!

Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi.

-125-

Anl_DS_150_200_SPK7.indb 125

09.03.12 15:55

ISL

⚠️ Varúð!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að gripa til þeirra ef þörf er á. Látið notandaleiðbeingarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeingum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

⚠ Varúð

Lesið öryggisleiðbeiningar og aðrar leiðbeiningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbeiningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbeiningarnar og notandaleiðbeiningarnar vel til notkunar í framtiðinni.

2.1 Tækislýsing (myndir 1/2)

1. Höfuðrofi
2. Hlíðfargler
3. Neistastýring
4. Sagarblaðshlíf
5. Purrslípisteinn
6. Festiskrúfa fyrir verkstykkjaplötu
7. Verkstykkjaplata
8. Blautslípisteinn
9. Vatnsílát
10. Festiskrúfur fyrir neistastýringu
11. Stilliskrúfa fyrir Neistastýringu
12. Milliskífa
13. Spenniskífa
14. Festihaldfang verstykkjaplötu
15. Festing verstykkjaplötu

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar verður að hafa samband innan 5 vinnudaga eftir kaup hlutarins og framleggja kvittun hjá þjónustuaðila eða verslun sem tækið var keypt í. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er par til að ábyrgðartímabil hefur runnið út.

Varúð!

Tækið og umbúðir þess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Notandaleiðbeiningar
• Oryggisleiðbeiningar

3. Tilætluð notkun

Petta burr- blautsmergel er útbúið þurrslípisteini og blautslípisteini. Vinsamlegast athugið að grófs-lípun er ávallt framkvæmd með þurrslípisteininum. Fínslípun er síðan framkvæmd með blautslípisteininum par sem að léttur þrýstingur á verk-stykkið nægir. Blaut- þurrsmergelið var hannað til þess að vinna brýna hnifa, skæri, sporjárn og önnur verkstykki sem eru beitt.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

ISL

4. Tæknilegar upplýsingar

Afl mótors: 250 W S2 30 mín

Snúningshraði mótors: 2950 min ^-1

Öryggisgerð: IP23

Riðstraumsmótor: 230 V \~ 50 Hz

Stærð burrslípisteins: .....∅150 x 20 x ∅12,7 mm

Stærð blautslípisteins: .....∅200 x 40 x ∅20 mm

Hámarks snúningshraði

purrslípisteins: 2950 min ^-1

Hámarks snúningshraði

blautslípisteins: 131 min ^-1

Hámarks yfi rborðshraði purrslípisteins: 23,16 m/s

Hámarks yfi rborðshraði blautslípisteins: .1,37 m/s

Pyngd: 9,4 kg

Gangsetningartími:

Notkunartiminn S2 30 mín (stutt notkun) segir að mótorinn með afl ið (250 W) megi einungis vera notaður undir álati í einu í þann tíma sem gefi nn er upp á upplýsingaskilti hans (30 minútur). Annars myndi hann hitna of mikið. Ef tekið er hlé, kælir mótorinn sig niður í eðlilega hita.

Hávaði og titringur

Hávaða- og titringshildi pessa tækis voru mæld eftir stödlunum EN 61029-1, EN 61029-2-4.

Hámarks hljóðprýstingur L _oA ....81,5dB(A)

Óvissa K_nA 3dB

Hámarks hávaði L _WA ....94,5 dB(A)

Óvissa K _WA 3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Sveifl ugildi pessa tækis voru mæld eftir stödlunum EN 61029-1, EN 61029-2-4.

Titringsgildi a_n=2,5 m/s^2

Övissa K = 1,5 m/s²

⚠ V 1arúð!

Titringsgildi pessa tækis breytast eftir mismunandi notkun rafmagnsverkfærisins og aðstæðum og geta í vissum tilvikum orðið hærri en þau gildi sem hér eru uppgefi n.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef börf er á.
• Slökkvið á tækinu á meðan að pað er ekki í notkun.
• Notiðhlífðarvettlinga

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Takið tækið úr sambandi við straum áður en að það er stillt.

• Stilla verður tækinu stöðugu upp. það er að segja á verkstæðisborði eða það verður að festa tryggilega við undirgrind eða þessháttar.
• Áður en að notkun tækisins er hafin verður að ganga úr skugga um að allar hlífar og allur öryggisútbúnaður þess sé til staðar og rétt ásettur á tækið.
• Slípisteinarnir verða að geta snúist hindranalaust.

5.1 Uppsetning neistastýringar (myndir 1/3/4/5)

Festið neistastýringuna (3) með skrúfunum (10) við slípisteinshlífi na (4) eins og sýnt er á mynd 4. Stillið neistastýringuna (3) með hjálp stilliskrúfunnar (11) pannig að millibilið á milli slípisteinsins (5) og neistastýringarinnar (3) sé eins lítið og hægt er og alls ekki meira ein 2 mm. Stillið pannig neistastýringuna (3) reglulega pannig að stillingin sé lôguð að sliti slípisteinsins.

5.2 Ásetning verkstykkjaplötu (myndir 2/6)

Festið verkstykkjaplötuna (7) með festiskrúfu verkstykkjaplötu (6), undirskifu (12), spenniskifu (13) og stilliskrúfu verkstykkjaplötu (14) við festingu verkstykkjaplötu (15) eins og sýnt er á mynd 6.

ISL

6. Notkun

6.1 Höfuðrofi (1)

Setjið höfuðrofann (1) í stöðuna „1“ til pess að gangsetja tækið.

Til pess að slökkva á tækinu er höfuðrofi nn (1) settur í stöðuna „0“.

Bíðið eftir að búið er að gangsetja tækið þar til að það hefur náð hámarks snúningshraða. Byrjið þá fyrst að slípa.

6.2 Purrslípun

Leggið verkstykkið á verkstykkjaplötuna (7) og rennið því varlega í óskuðum halla að slípi- steininum (5) þar til að það snertir hann.
Hreyfið verkstykkið létt til báðar hliðar til pess að framkalla góða slipun. Auk pess verður við pað slípisteinninn (5) jafnt uppnotaður. Látið verkstykkið kólna inn á milli.

6.3 Blautslípun

Athugið hvort að nægilegt kælivatn er að fi nna í vatnsílatinu (9) áður en að vinna er hafi n (blautslípisteinn á að vera að 1/3 hluta ofan í vatni!). Gangsetjið tækið með höfuðrofanum (1) og standið fyrir framan slípisteinn. Haldið á verkstykkinu með báðum höndum og látið það varlega snerta blautslípisteinn. Einnig er hægt að styðja verkstykkið við tennurnar á við vatnsílatið og renna því þannig að slípisteinnum.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun varahluta

Takið tækið úr sambandi við straum áður en að pað er þrifi ð.

8.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með háprýstilofti.
• Við mælum með pví að tækið sé hreinsað eftir hverja notkun.
  Hreinsið tækið reglulega með rökum klút og örlitillis sápu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tæki-sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns-verkfæri, eykst hætta á raflosti.

8.2 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

8.3 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerõtækis
• Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna pær. Petta tæki og aukahlutir pess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til pess að tryggja rétta förgun á pessu tæki ætti að skila pví til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um pesshát-tar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

ISL

10. Geymsla

Geymið tækið og aukahluti pess á dimmum, burrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

-129-

Anl_DS_150_200_SPK7.indb 129

09.03.12 15:56

ISL

Sérstök skilyrői fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2002/96 um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar bjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leidarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

-130-

ISL

Ábyrgő

Fyrirtækið iSC GmbH eða viðeigandi verslun ábyrgist viðgerðir á galla eða skiptir út tæki eftir yfirlitinu hér að neðan, þrátt fyrir það gilda enn lög varðandi ábyrgðir.

Grein Dæmi Ábyrgð
Galli í efni eða smíðum 24 mánuðir
Slithlutir* 6 mánuðir
Notkunarefni/hlutir sem notast upp*	Slípiskífur Einungis í ábyrgð ef skílað erstrax (innan 24 klst. eftir kaup /dagsetning nótu)
Hlutir sem vantar 5 vinnudagar

* verða ekki endilega að fylgja!

Varðandi hluti sem notast upp, efni sem notast og hluti sem vantar ábyrgist fyrirtækið iSC GmbH eða viðeigandi verslun einungis að bæta ef að tilkynnt er um það innan 24 klst. (efni sem notast upp), 5 vinnudagar (hlutir sem vantar) eða 6 mánuði (hlutir sem notast upp) eftir kaup og að kaupdagsetningin er staðfest með nótu.

Varðandi galla í efni eða framleiðslu, biðjum við pig ef ábyrgð liggur til grundvallar að fylla út meðfylgjandi ábyrgðarskýrteini og skila því inn með tækinu. Hér er mikilvægt að greinagóð lýsing á gallanum sé til staðar.

Svarið þá eftirtöldum spurningum:

Virkaði tækið fyrst eða var pað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

-131-

ISL

Ábyrgðarskírteni

Kæri viðskiptavinur,

Framleiðsluvörur okkar eru undir ströngu gæðaeftirliti. Ef ske kynni að petta tæki myndi ekki virka fullkomlega, þykir okkur það mjög leitt og biðjum við þig að hafa samband við þjónustuaðila okkar í heimilis-fanginu sem gefið er upp í þessum ábyrgðarskírteini, eða að hafa samband við næstu verslun sem selur þetta tæki. Fyrir ábyrgðarmál, gildir eftirfarandi:

1. Pessi ábyrgðarskiliðri segja fyrir um aukalegar ábyrgðarbætur. Lagalegur bótaréttur verður í gegnum petta skírteini ekki skertur. Ábyrgðartaka okkar er pér að kostnaðarlausu.
2. Ábyrgð gildir eingöngu við galla, sem rekja má beint til efnis- eða framleiðslugalla og er skorður við viðgerð eða skipti á keyptu tæki. Vinsamlegast athugið að tækin okkar eru ekki hönnuð til atvinnunotkunar né til notkunar í iðnaði. Í pessháttar tilvikum sem að tækið er notað í atvinnuskini, í iðnaði eða sambærilegt, fellur ábyrgðin úr gildi. Auk þess berum við ekki ábyrgð á aukalegum kostnaði t.d. fyrir sendingakostnaði og skemmdum verandi sendingar, skemmdir sem hljótast af rangri samsetningu og vanhirðingu um notandahandbókina (t.d. tæki tengt við ranga spennu eða straum), misnotkun eða óviðeigandi notkun (t.d. ofgera tækinu eða með ekki þar til gerðum ísethlutum og fylgihlutum, vanvirðingu við hirðingu og öryggisleiðbeinungum, ef að aðskotahlutir komast inn í tækið (t.d. sandur eða ryk), niðingshátt eða mishöndlun (t.d. ef tækið er látið falla niður) né venjulegu sliti á tækinu. Petta gildir sérstkaklega fyrir hleðslurafhlöður, sem við þó ábyrgjumst í 12 mánuði. Ábyrgðin fellur einnig úr gildi ef að tækið hefur verið tekið í sundur eða búið að gera við það að utanaðkomandi aðila.
3. Ábyrgðin gildir í 5 ár og tekur gildi við kaup á tækinu. Sækja verður um bætur í síðasta lagi fyrir lok ábyrgðartímabilsins og í síðasta lagi 2 víkum eftir að gallí hefur verið uppgötvaður. Ábyrgð eftir að ábyrgðartímabil er útrunnið getur ekki verið tekin til greina. Viðgerð eða skipti á tæki framlengir ekki ábyrgðartímabilið og ekki verður gerð ný né aukaleg ábyrgðaryfirlýsing á peim varahlutum sem sett voru í tækið. Petta gildir líka ef að gert var við tækið á staðnum.
4. Fyrir uppfyllingu ábyrgðar, sendið þá vinsamlegast skemmt tæki, pér að kostnaðarlausu á heimilis-fangið sem gefið er upp hér að neðan, eða hafíð samband við næstu verslun sem selur tæki frá ok-kur. Vinsamlegast látið kaupkvittunina fylgja með eða staðfestingu á kaupunum. Gætið þess vegna vel að geyma kvittunina! Skýrið vinsamlegast vel og greinilega frá peim ástæðum hvers vegna farið ef fram á viðgerð eða endurgreiðslu. Ef að tækið er gallað verður pér sent viðgert eða nýtt tæki til baka.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.
