H-NT 150/200 - Brúska Herkules - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma H-NT 150/200 Herkules vo formáte PDF.
| Typ produktu | Brúska na mokré a suché brúsenie |
| Značka | Herkules |
| Model | H-NT 150/200 |
| Výkon motora | 250 W (S2 30 min) |
| Napájanie | 230 V ~ 50 Hz |
| Otáčky motora | 2950 ot./min |
| Typ ochrany | IP20 |
| Rozmery suchého brúsneho kotúča | Ø 150 x 20 x Ø 12,7 mm |
| Rozmery mokrého brúsneho kotúča | Ø 200 x 40 x Ø 20 mm |
| Hmotnosť | 9,4 kg |
| Hladina akustického tlaku (LpA) | 79 dB(A) |
| Hladina akustického výkonu (LWA) | 92 dB(A) |
| Vibrácie (ah) | ≤ 2,5 m/s² (K=1,5 m/s²) |
| Hlavné funkcie | Suché brúsenie a brúsenie s chladením vodou |
| Súčasťou balenia | Ochranný kryt, ochrana proti iskrám, podpera obrobku, vodná nádrž, brúsne kotúče |
| Údržba a čistenie | Čistiť vlhkou handričkou s jemným mydlom; nepoužívať agresívne prostriedky; žiadne vnútorné diely nevyžadujú údržbu |
| Bezpečnosť | Vypínač zap/vyp, ochranný kryt, ochrana proti iskrám, gumené zátky; používať ochranu sluchu a ochranné okuliare |
| Náhradné diely | Brúsne kotúče sú k dispozícii ako spotrebné diely; výmenu vykonajte u výrobcu alebo v kvalifikovanom servise |
| Opraviteľnosť | Kábel a brúsne kotúče nechajte vymeniť odborníkom; záruka 60 mesiacov |
| Určené použitie | Spracovanie a ostrenie nožov, nožníc, rezných nástrojov; len pre amatérske použitie |
Často kladené otázky - H-NT 150/200 Herkules
Otázky používateľov k H-NT 150/200 Herkules
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Brúska vo formáte PDF zadarmo! Nájdite svoj návod H-NT 150/200 - Herkules a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. H-NT 150/200 značky Herkules.
NÁVOD NA OBSLUHU H-NT 150/200 Herkules
SK Originálny návod na obsluhu Brúska na suché a mokré brúsenie
2.1 Popis prístroje (obr. 1/2)
Hladina akustického výkonu L _WA ...... 92 dB(A)
Nejistota K_WA .....3 dB

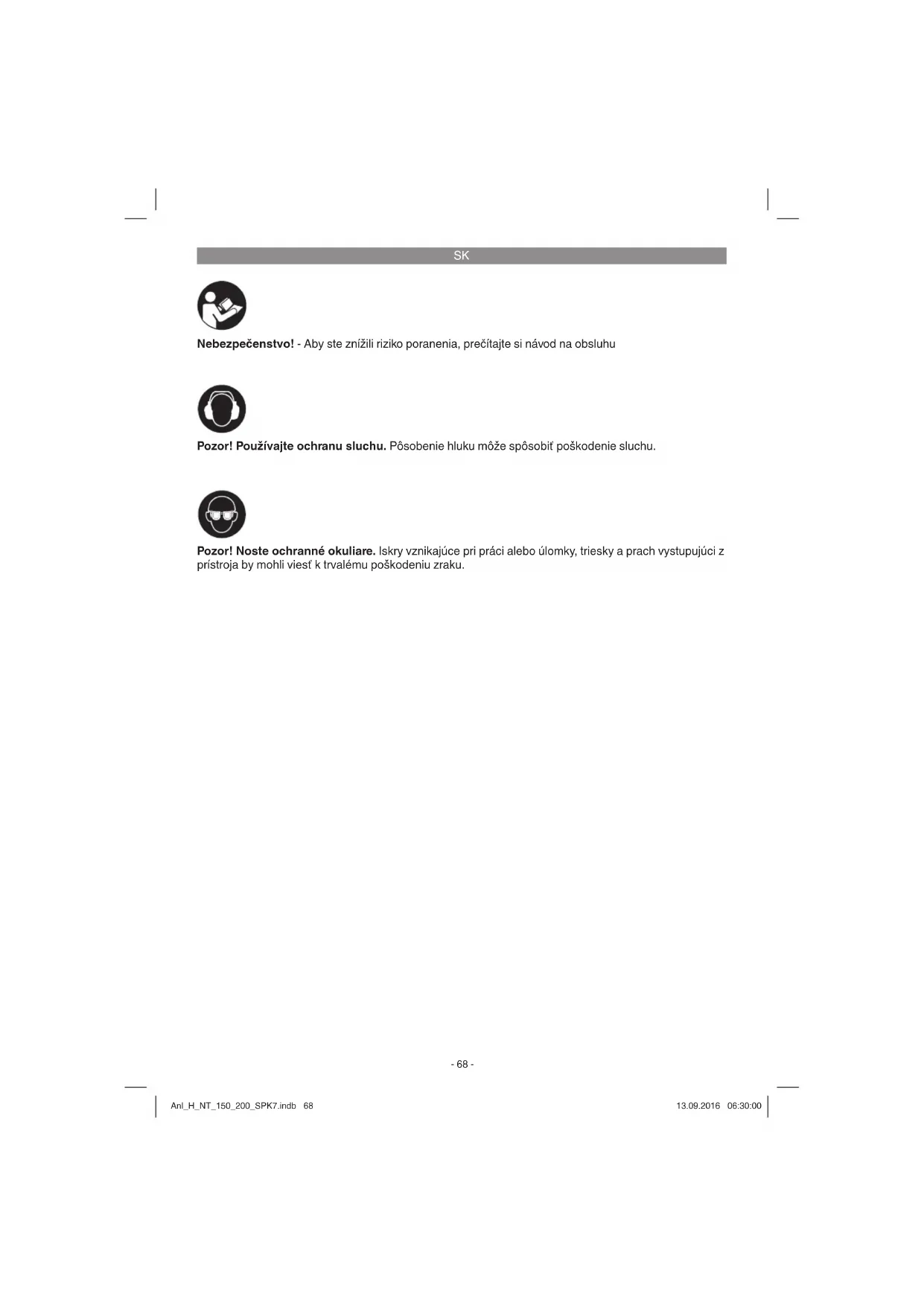

Noste ochranu sluchu.
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest k trvalému poškodeniu zraku.
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obrázok 1/2)
- Vypínač zap/vyp
- Ochranné sklo
- Ochrana proti iskrám
- Ochranný kryt
- Kotúč na suché brúsenie
- Upevňovacia skrutka na podložku pre obrobok
- Podložka pre obrobok
- Kotúč na mokré brúsenie
- Nádoba na vodu
- Upevňovacie skrutky na ochranu proti iskrám
- Gumený doraz
- Podložka
- Ozubená podložka
- Aretačná skrutka podložky pre obrobok
- Držiak podložky pre obrobok
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obrátte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.
- Otvorte balenie a opatrne vyberte prístroj von z balenia.
- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
- Skontrolujte,či obsah dodávky kompletný.
- Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
- Pokial' možno, uschovajte si obal až do konca záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
3. Správne použitie prístroja
Brúska na mokré a suché brúšenie je vybavená jedným kotúčom na suché brúšenie a jedným na mokré brúšenie. Prosím dbajte na to, aby sa hrubé brúšenie vykonávalo zásadne pomocou kotúča na suché brúšenie. Jemné brúšenie vykonávajte pomocou kotúča na mokré brúšenie, pričom stačí priloženie obrobku s ľahkým prítlakom. Brúska na mokré a suché brúšenie bola vyvinutá na opracovanie a ostrenie nožov, nožníc, dlát a nástrojov s čepeľami.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obslu-hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa
SK
prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Výkon motora: 250 W S2 30 min
Otáčky motora: 2950 min ^1
Druh ochrany: IP20
Motor na striedavý prúd: 230 V \~ 50 Hz
Rozmery kotúča na suché brúšenie: .....
0150 x 20 x ∅12,7 mm
Rozmery kotúča na mokré brúšenie: ......
....Ø200 x 40 x Ø20 mm
Otáčky max. kotúča na suché brúšenie: ......
....2950 min ^-1
Otáčky max. kotúča na mokré brúšenie: ....134 min ^-1
Rýchlost' max. kotúča na suché brúšenie: ....23,16 m/s
Rýchlost' max. kotúča na mokré brúšenie: .....
....1,37 m/s
Hmotnost: 9,4 kg
Doba zapnutia:
Doba zapnutia S2 30 minút (krátkodobá prevádzka) znamená, že sa tento motor s menovitým výkonom (250 W) môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (30 minút). V opačnom prípade by sa motor nepripustne zohrial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.
Nebezpečenstvo!
Hluk a vibrácia
Hladina akustického výkonu L _WA ...... 92 dB (A)
Nepresnost K_WA .....3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobit poškodenie sluchu.
Emisná hodnota vibrácie a_b ≤ 2,5 m/s ^2
Faktor neistoty K = 1,5 m/s²
Hodnota vibrácií sa bude menit v závislosti od oblasti použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad udávanou hodnotou.
Obmedzte tvorbu hluku a vibráciu na mini- mum!
- Používajte len prístroje v bezchybnom stave.
- Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju. - Prístrojnepreťažujte.
• V prípade potreby nechajte prístroj skontrolovať. - Prístroj vypnite, pokial' ho nepoužívate.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.
- Stroj sa musí umiestniť stabilne, t.j. priskrutkovat na pracovný stôl alebo obdobnú podložku.
- Pred uvedením do prevádzky sa musia správne namontovať všetky kryty a bezpečnostné prípravky.
• Brúsne kotúče musia vol'ne bežat'.
5.1 Montáž ochrany proti iskrám (obr. 1/3/4/5)
- Namontujte ochranu proti iskrám (3) pomo-cou skrutiek (10) na ochranný kryt (4) tak, ako to je zobrazené na obr. 4.
- Pomocou skrutky (10) nastavte ochranu proti iskrám (3) tak, aby bol odstup medzi kotúčom na suché brúsenie (5) a ochranou proti iskrám (3) pokial' možno čo najmenší a v žiadnom prípade nie väčší ako 2 mm.
- Ochranu proti iskrám (3) nastavujte periodicky tak, aby sa dorovnávalo postupné opotrebovanie brúsneho kotúča.
5.2 Montáž podložky pre obrobok (obrázok 2/6)
Pomocou upevňovacej skrutky na podložku pre obrobok (6), podložky (12), ozubenej podložky
SK
(13) a aretačnej skrutky na podložku pre obrobok (14) namontujte podložku pre obrobok (7) na držiak podložky (15) tak, ako to je znázornené na obrázku 6.
5.3 Nastavenie podložiek pre obrobky (obr. 6/pol. 7)
- Nastavte podložky pre obrobky (7) pomocou aretačnej skrutky podložky pre obrobky (14) tak, aby bol odstup medzi kotúčom na suché brúsenie (5) a podložkou pre obrobky (7) čo najmenší a v žiadnom prípade nie väčší ako 2 mm.
- Nastavujte podložky pre obrobky (7) periodicky tak, aby sa vyrovnávalo opotrebovanie kotúča pre brúšenie za sucha (5).
6. Obsluha
Po zapnutí prístroja vyčkajte, kým nedosiahne svoje maximálne otáčky. Až potom začnite s brú-sením.
6.2 Suché brúsenie
- Položte obrobok na podložku (7) a pod požadovaným uhlom ho pomaly prisúvajte k brúsnemu kotúču (5), až kým sa ho nedotkne.
- Pre dosiahnutie optimálneho brúsneho výsledku pohybujte s obrobkom zľahka sem a tam. Okrem toho sa tak zabezpečí rovnomerné opotrebovanie brúsneho kotúča (5). Obrobok nechajte z času na čas vychladit.
6.3 Mokré brúsenie
Skontrolujte pred zahájením mokrého brúsenia, že sa v nádobe na vodu (9) nachádza dostatok vody (kotůč na mokré brúšenie z 1/3 vo vode!). Zapnite brúsku pomocou vypínača zap/vyp (1) a postavte sa pred kotůč na mokré brúšenie. Uchopte obrobok obidvomi rukami a priblížte ho opatrne nadol ku kotůču na mokré brúšenie. Obrobok môžete tiež podoprieť na zuboch na nádobe na vodu a spustiť dole na brúsny kotůč.
6.4 Výmena brúsneho kotúča
Ak dôjde k poškodeniu alebo opotrebovaniu brúsneho kotúča tohto pristroja, je potrebné ho vymenit výrobcom alebo jeho zákazníckym servisom, prípadne inou kvalifi kovanou osobou, v záujme zabrániť prípadným rizikám.
7. Výmena sietového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeníť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
8. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
- Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
- Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
8.2 Údržba
Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.
8.3 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
- Typprístroja
• Výrobnéčíslo prístroja
• Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu
SK
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mímo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat’ do triedeného zberu a musí sa zabezpečit’ ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).
Recyklačná alternativa k výzve na spätné zaslanie výrobku:
Majitel' elektrického prístroja je alternativne namesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastníctva. Starý pristroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
| Kategória Príklad | |
| Diely podliehajúce opotrebeniu* | |
| Spotrebný materiál / spotrebné diely* Brúsne kotúče | |
| Chýbajúce diely |
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
- Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)? - Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Záručný list
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
- Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
- Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
- Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.
- Škody na pristroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
-
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
-
Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
-
Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
