РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-DS 400 Herkules

1. Инструкции за безопасност

2.1 Описание на уреда

Настолен лентов и дисков шлайф

Колебание K = 1,5 м/с

Не претоварвайте уреда.

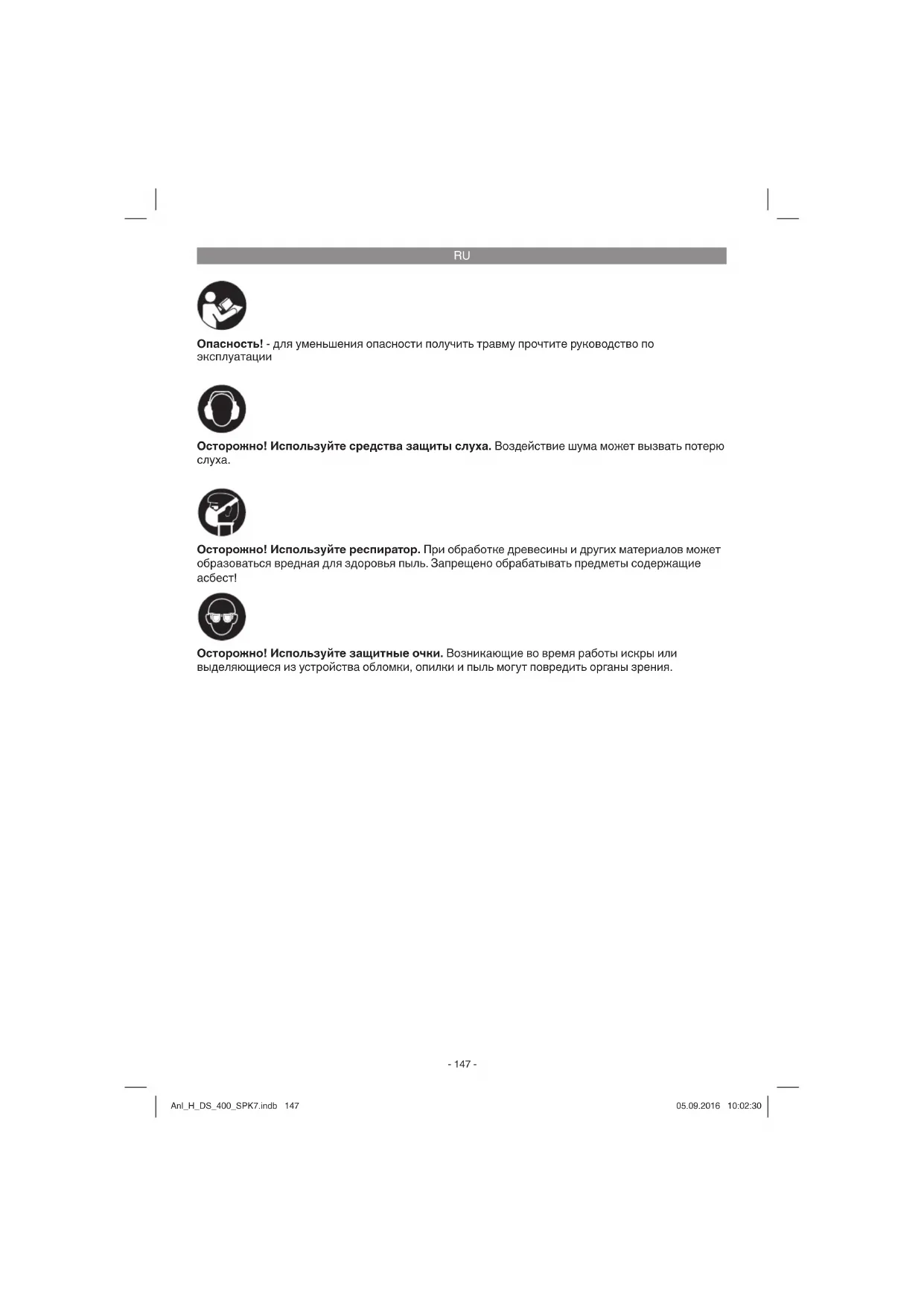

Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю

Осторожно! Используйте защитные очки. Возникающие во время работы искры или выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения. Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того,

возможно воспользоваться ими в

Дополнительные указания по технике безопасности

Проверьте, работают ли подвижные детали безукоризненно, не заедают ли они, а также на наличие повреждений. Все компоненты должны быть правильно смонтированы и отвечать всем требованиям для обеспечения надежной работы инструмента.

Поврежденные защитные приспособления и части должны быть отремонтированы или заменены в авторизованной мастерской, если нет других указаний в инструкции по эксплуатации.

Поврежденный выключатель нужно заменить в сервисной мастерской.

Это устройство отвечает действующим требованиям техники безопасности.

Всегда стойте с фронтальной стороны станка, чтобы постоянно иметь возможность полного обзора.

2. Состав устройства и состав

2.1 Состав устройства

1. Переключатель «включено-выключено»

6. Шлифовальная поверхность

9. Натяжное устройство абразивной ленты

10. Винт с накатанной головкой для

регулировки абразивной ленты

11. Абразивная лента

13. Тарельчатый шлифовальный круг

14. Шлифовальный стол

15. Установочный винт для шлифовального

16. Пластмассовая защитная крышка

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений. Anl_H_DS_400_SPK7.indb 148Anl_H_DS_400_SPK7.indb 148 05.09.2016 10:02:3005.09.2016 10:02:30RU

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Ленточно-дисковый шлифовальный

2X Шлифовальная бумага

Оригинальное руководство по эксплуатации

Указания по технике безопасности

3. Использование в соответствии

с предназначением Ленточно-дисковый шлифовальный станок предназначен для шлифования изделий из древесины любых пород в соответствии с размерами станка. Станок разрешается использовать только по назначению. Любое другое выходящее за эти рамки применение считается использованием не по назначению. За возникший в результате этого материальный ущерб или травмы любого рода несет ответственность пользователь (оператор), а не производитель. Для шлифовального станка разрешается использовать только подходящие абразивные ленты, которые соответствуют приведенным в данном руководстве параметрам. В использование в соответствии с предписанием входит также следование указаниям по технике безопасности, а также руководства по монтажу и эксплуатации. Лица, работающие с лобзиковым станком и обслуживающие его, должны уметь обращаться с ним и быть осведомлены о возможных опасностях. Кроме того необходимо строго следовать действующим предписаниям по предупреждению травматизма. Следуйте также прочим общим правилам профилактики здоровья на рабочем месте и техники безопасности. Изменения конструкции лобзикового станка полностью исключают ответственность изготовителя за возникшие в результате этого последствия. Даже при использовании в соответствии с предназначением невозможно полностью устранить факторы остаточного риска. В зависимости от конструкции и строения устройства могут возникнуть следующие

Образующаяся при работе в закрытых помещениях древесная пыль вредна для

Вращающиеся детали устройства не могут быть закрыты по техническим причинам. Поэтому будьте осмотрительны и прочно удерживайте обрабатываемую деталь, чтобы избежать ее соскальзывания, в результате которого руки могут соприкоснуться с абразивной лентой. Учтите, что конструкция наших устройств не предназначена для использования в промышленных целях, в ремесленном или кустарном производстве. Мы не несем никакой ответственности по гарантийным обязательствам в случае применения устройства на ремесленных, кустарных или промышленных предприятиях, а также для подобных целей.

4. Технические характеристики

Напряжение ................................. 230 В ~ 50 Гц Мощность ...............................375 Вт S2 30 мин Число оборотов холостого хода ....................... n0 ....................................................1450 об/мин Диаметр тарельчатого шлифовального ........... круга.........................................................150 мм Поворотный шлифовальный стол ...........0°–45° Поперечный упор: .................... от - 60° до + 60° Ленточное шлифовальное устройство ............. Скорость ленты v0 .............................276 м/мин Размер ........................................... 915 x 100 мм Масса .......................................................... 12 кг Продолжительность включения: Продолжительность включения S2 30 минут (кратковременный режим работы) означает, что двигатель может непрерывно работать с номинальной мощностью (375 Вт)

времени (30 мин). В противном случае он может слишком сильно нагреться. Во время перерыва двигатель снова охлаждается до своей исходной температуры.

Шумы и вибрация Параметры шумов и вибрации были измерены в соответствии с нормами EN 61029. Уровень давления шума L

............. 92 дБ(A) Неопределенность K

..............................3 дБ Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 61029. Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину. Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим. Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного

Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети. Предупреждение! Всегда вынимайте штекер из розетки прежде, чем осуществлять настройки устройства.

Перед вводом в эксплуатацию необходимо установить надлежащим образом все крышки и защитные приспособления.

Обязательным условием является свободный ход абразивной ленты и тарельчатого шлифовального круга.

При работе с уже обработанной древесиной внимательно следите за посторонними предметами, такими как например, гвозди или винты и т.д.

Прежде чем привести в действие переключатель «включено-выключено», убедитесь в том, что шлифовальная бумага установлена правильно и что для подвижных деталей обеспечен свободный

Вставить резиновые опоры (2) в опорную пластину (5).

Закрепить пластмассовую крышку (16) винтами (17). (Рис. 2)

Надеть тарельчатый шлифовальный круг (13) на вал. (Рис. 3)

Затянуть винт (18) ключом с внутренним шестигранником (19), чтобы зафиксировать тарельчатый шлифовальный круг (13). (Рис. 3/4)

Установить нижнее устройство защиты диска (20) с помощью винтов (21). (Рис. 4)

Смонтировать шлифовальный стол (14) и зафиксировать винтом (15). (Рис. 5). Шлифовальный стол (14) можно бесступенчато регулировать с помощью угловой шкалы (23) и барашкового винта (22) в диапазоне от 0 ° до 45 °. Регулируемый поперечный упор (7) обеспечивает надежную подачу обрабатываемых деталей. Внимание! Тарельчатый шлифовальный круг (13) должен двигаться свободно, но расстояние между шлифовальным столом (14) и тарельчатым шлифовальным кругом (13) не должно превышать 1,6 мм.

Установить упорную шину (12) и закрепить винтами (24) и (25). (рис. 6). Внимание! Абразивная лента (11) должна свободно

5.2. Замена абразивной ленты (11) (рис. 7–9)

Вынуть штекер из розетки электросети.

Извлечь винты (25) и (26).

Снять защитную крышку абразивной ленты (27).

Переместить натяжное устройство абразивной ленты (9) вправо, чтобы ослабить абразивную ленту (11).

Снять абразивную ленту (11) по направлению назад.

Выполнить установку новой абразивной ленты в обратной последовательности. Внимание! Учитывайте направление движения: на корпусе (28) и на внутренней стороне абразивной ленты. 5.3. Регулировка абразивной ленты (11) (рис. 1)

Медленно перемещать абразивную ленту (11) вручную по направлению движения.

Абразивная лента (11) должна двигаться по центру шлифовальной поверхности (6). Если это не так, можно дополнительно отрегулировать ее при помощи винта с накатанной головкой (10). 5.4. Регулировка положения шлифования абразивной ленты (11) (рис. 10–11)

Ослабить обе гайки (29).

Переместить абразивную ленту (11) вверх в нужное положение.

Для фиксации этого положения снова затянуть гайки (29).

Для опоры обрабатываемой детали в этом положении можно использовать шлифовальный стол, для этого необходимо вставить его в отверстие трубки-держателя (31) и зафиксировать винтом (30). 5.5. Замена шлифовальной бумаги на тарельчатом шлифовальном круге (13) Демонтировать нижнее устройство защиты шлифовального круга (20), отвинтив 3 винта (21) (рис. 4). Снять шлифовальную бумагу с тарельчатого шлифовального круга (13) и наложить новую (с помощью липучки для быстрой фиксации).

6.1. Переключатель «включено- выключено» (рис. 1)

Для включения шлифовального станка необходимо нажать зеленую кнопку «1» (1).

Для выключения шлифовального станка необходимо нажать красную кнопку «0» (1). 6.2. Шлифование

Удерживайте всегда прочно обрабатываемый предмет во время шлифования.

Не давите слишком сильно.

При шлифовании необходимо перемещать обрабатываемую деталь по абразивной ленте или по шлифовальной пластинке вперед и назад, чтобы предотвратить односторонний износ шлифовальной

Важно! Деревянные предметы необходимо шлифовать всегда в направлении текстуры древесины для того, чтобы предотвратить отщепление Anl_H_DS_400_SPK7.indb 151Anl_H_DS_400_SPK7.indb 151 05.09.2016 10:02:3005.09.2016 10:02:30RU

Если диск или абразивная лента блокируется во время работы, уберите обрабатываемую деталь и подождите, пока число оборотов. устройства снова не достигнет максимального.

7. Замена кабеля питания

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и

заказ запасных деталей

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара

Внутри устройства нет никаких деталей, нуждающихся в техническом

8.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

Чтобы переместить устройство в другое место, отсоедините его от сети и установите в другом предусмотренном для этого месте. Anl_H_DS_400_SPK7.indb 152Anl_H_DS_400_SPK7.indb 152 05.09.2016 10:02:3105.09.2016 10:02:31RU

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_H_DS_400_SPK7.indb 153Anl_H_DS_400_SPK7.indb 153 05.09.2016 10:02:3105.09.2016 10:02:31RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то, что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Расходный материал/расходные части* Шлифовальная бумага, абразивная лента Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_H_DS_400_SPK7.indb 154Anl_H_DS_400_SPK7.indb 154 05.09.2016 10:02:3105.09.2016 10:02:31RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_H_DS_400_SPK7.indb 155Anl_H_DS_400_SPK7.indb 155 05.09.2016 10:02:3105.09.2016 10:02:31DK
