LIETOŠANAS INSTRUKCIJA H-DS 400 Herkules

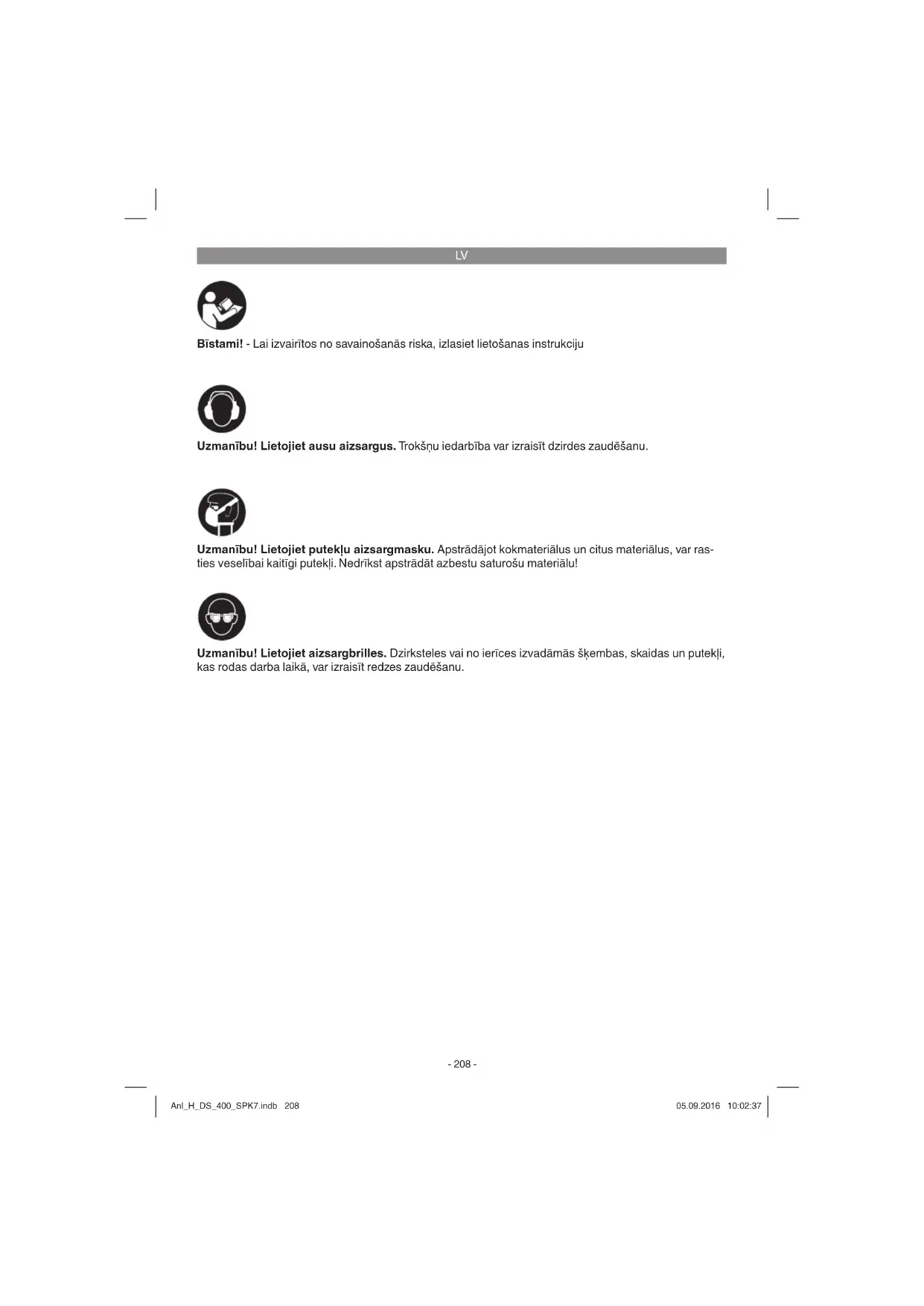

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju Uzmanību! Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zaudēšanu. Uzmanību! Lietojiet aizsargbrilles. Dzirksteles vai no ierīces izvadāmās šķembas, skaidas un putekļi, kas rodas darba laikā, var izraisīt redzes zaudēšanu. Uzmanību! Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālus un citus materiālus, var ras- ties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Anl_H_DS_400_SPK7.indb 208Anl_H_DS_400_SPK7.indb 208 05.09.2016 10:02:3705.09.2016 10:02:37LV

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē. Īpaši drošības norādījumi

Pārbaudiet, vai kustīgās detaļas darbojas nevainojami, neaizķeras un nav bojātas. Visas detaļas pareizi jāuzstāda un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu ierīces darbību.

Bojātās aizsargierīces un detaļas atbilstoši jāsalabo vai jānomaina atzītā servisā, ja vien lietošanas instrukcijā nav norādīts citādi.

Bojātus slēdžus uzticiet nomainīt klientu servisā.

Šis instruments atbilst attiecīgajiem drošības noteikumiem.

Vienmēr stāviet frontāli pret ierīci, lai tā vienmēr būtu pārredzama.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts

1. Ieslēgšanas un izslēgšanas slēdzis

6. Slīpēšanas virsma

9. Slīplentes spriegotājs

10. Uzvelmētā skrūve slīplentes regulēšanai

14. Slīpēšanas galds

15. Slīpēšanas galda fi ksācijas skrūve

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Stacionāra lentes un diska slīpmašīna

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Lentes un diska slīpmašīna ir paredzēta visu vei- du koksnes slīpēšanai atbilstoši ierīces lielumam. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savai- nojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/ operators, nevis ražotājs. Anl_H_DS_400_SPK7.indb 209Anl_H_DS_400_SPK7.indb 209 05.09.2016 10:02:3705.09.2016 10:02:37LV

Ierīcē drīkst izmantot tikai piemērotas slīplentes, kas atbilst šajā instrukcijā minētajiem paramet- riem. Noteikumiem atbilstoša lietošana iekļauj arī lietošanas instrukcijā minēto drošības noteiku- mu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas lieto ierīci un veic tās apkopi, jābūt mācītām rīkoties ar ierīci un informētām par tās iespējamo bīstamību. Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā. Ierīces izmaiņu veikšana pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kaitējumu. Arī lietojot ierīci atbilstoši noteikumiem, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var ras- ties šāds apdraudējums:

veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās.

Ierīces rotējošās detaļas funkcionālu iemeslu dēļ nevar nosegt. Tādēļ rīkojieties apdomīgi un cieši turiet sagatavi, lai nepieļautu slīdēšanu, — tādējādi rokas varētu saskarties ar slīplenti. Ņemiet vērā, ka mūsu ierīces nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Ražotājs neuzņemas garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos papild- darbos.

Spriegums ..................................... 230 V ∼ 50 Hz Jauda ..................................... 375 vati S2 30 min. Apgr. sk. tukšgaitā, n0 ..................1450 apgr./min. Slīpripas Ø .............................................. 150 mm Pagriežams slīpēšanas galds ....................0―45° Šķērsatbalsts: ............................... - 60° līdz + 60° Lentes slīpēšanas mehānisms ............................. Lentes ātrums v0 ................................276 m/min. Izmēri .............................................915 x 100 mm Svars ............................................................12 kg Ieslēgšanas ilgums Ieslēgšanas ilgums S2 30 minūtes (īslaicīgas darbības režīms) nozīmē, ka motoru ar nominālo jaudu (375 W) drīkst noslogot nepārtrauktā darbībā tikai tik ilgi, cik norādīts datu plāksnītē (30 minūtes). Pretējā gadījumā tas nepieļaujami sasilst. Pārtraukumā motors atdziest līdz savai sākotnējai temperatūrai. Bīstami! Troksnis un vibrācijas Trokšņu un vibrācijas vērtības ir noskaidrotas atbilstoši EN 61029. Trokšņa spiediena līmenis L

..................................................... 3 dB Lietojiet trokšņu slāpēšanas austiņas. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas summārās vērtības (trīs virzienu vek- toru summa) ir noskaidrotas atbilstoši EN 61029. Vibrāciju emisijas vērtība ah ≤ 2,5 m/s

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību. Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu. Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

Uzmanību! Atlikušie riski Pat ja lietojat šo elektroierīci atbilstoši notei- kumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota

putekļu aizsargmaska;

2. dzirdes bojājumi, ja netiek lietoti piemēroti

3. veselības kaitējumi, ko izraisa plaukstu un

roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neap- kopj.

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parame- triem. Brīdinājums! Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotīkla.

Pirms palaides atbilstošā veidā jāuzstāda visi pārsegi un drošības mehānismi.

Slīplentei un slīpripai jāvirzās brīvi.

Raugieties, lai jau apstrādātā kokmateriālā nebūtu svešķermeņu, piemēram, naglu, skrūvju utt.

Pirms ierīces ieslēgšanas vai izslēgšanas pārliecinieties, ka slīppapīrs ir pareizi uzmontēts un kustīgās detaļas kustas brīvi. 5.1. Ierīces salikšana (1.—6. att.)

Uzspraudiet gumijas pēdas (2) uz atbalsta plātnes (5).

Uzspraudiet slīpripu (13) uz vārpstas. (3. att.)

Pievelciet skrūvi (18) ar sešstūra atslēgu (19), lai nostiprinātu slīpripu (13). (3./4. att.)

Apakšējo diska aizsargu (20) uzmontējiet ar skrūvēm (21). (4. att.)

Uzmontējiet slīpēšanas galdu (14) un no- stipriniet ar skrūvi (15). (5. att.) Slīpēšanas galdu (14) var laideni regulēt ar leņķa skalu (23) un spārnskrūvi (22) no 0° līdz 45° leņķī. Regulējamais šķērsatbalsts (7) garantē drošu sagataves virzīšanu. Uzmanību! Slīpripai (13) jāvirzās brīvi, taču attālums starp slīpēšanas galdu (14) un slīpripu (13) nedrīkst būt lielāks par 1,6 mm.

Uzlieciet atbalsta sliedi (12) un nostipriniet ar skrūvēm (24) un (25). (6. att.) Uzmanību! Slīplentei (11) jāvirzās brīvi. 5.2. Slīplentes (11) nomaiņa (7./9. att.)

Virziet slīplentes spriegotāju (9) pa labi, lai atbrīvotu slīplenti (11).

Noņemiet slīplenti (11) uz aizmuguri.

Apgrieztā secībā uzstādiet jauno slīplenti. Uzmanību! Ievērojiet kustības virzienu uz kor- pusa (28) un slīplentes iekšpusē! 5.3. Slīplentes (11) iestatīšana (1. att.)

Ar roku lēnām bīdiet slīplenti (11) kustības virzienā.

Slīplentei (11) jāvirzās pa slīpēšanas virsmas (6) vidu; ja tas tā nav, to var pieregulēt ar uzvelmēto skrūvi (10). 5.4. Slīplentes (11) slīpēšanas pozīcijas regulēšana (10. un 11. att.)

Atskrūvējiet abus uzgriežņus (29).

Virziet slīplenti (11) uz augšu nepieciešamajā pozīcijā.

Atkal pievelciet uzgriežņus (29), lai fiksētu šo pozīciju.

Par detaļu paliktni šajā pozīcijā var izmantot slīpēšanas galdu, šim nolūkam tas jāiebīda turētājcaurules (31) caurumā un jāfiksē ar skrūvi (30). 5.5. Slīppapīra nomaiņa uz slīpripas (13) Izņemiet trīs skrūves (21) un demontējiet apakšējo diska aizsargu (20) (4. att.). Novelciet slīppapīru no slīpripas (13) un uzstādiet jaunu slīppapīru (ar pašnoturošu slāni).

6.1. Ieslēgšanas/izslēgšanas slēdzis (1. att.)

Slīpmašīnu var iedarbināt, nospiežot zaļo taustiņu “1” (1).

Lai izslēgtu slīpmašīnu, nospiediet sarkano taustiņu “0” (1). 6.2. Slīpēšana

Slīpēšanas laikā vienmēr cieši turiet sagatavi.

slīpēšanas plāksnes jāvirza šurpu turpu, lai nepieļautu slīppapīra vienpusēju nodilšanu!

Svarīgi! Koka sagataves vienmēr jāslīpē koksnes raksta virzienā, lai novērstu skaidu rašanos. Uzmanību! Ja darba laikā disks vai slīplente tiek bloķēta, noņemiet sagatavi un pagaidiet, līdz ierīce atkal sasniedz maksimālo apgriezienu skaitu.

7. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

8. Tīrīšana, apkope un rezerves daļu

pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

Ierīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

8.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

9. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā.

Ja ierīce jātransportē uz citu vietu, atvienojiet ierīci no elektrotīkla un uzstādiet to citā tai paredzētajā vietā. Anl_H_DS_400_SPK7.indb 212Anl_H_DS_400_SPK7.indb 212 05.09.2016 10:02:3705.09.2016 10:02:37LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_H_DS_400_SPK7.indb 213Anl_H_DS_400_SPK7.indb 213 05.09.2016 10:02:3705.09.2016 10:02:37LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Izlietojamie materiāli/izlietojamās detaļas* Slīppapīrs, slīplente Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_H_DS_400_SPK7.indb 214Anl_H_DS_400_SPK7.indb 214 05.09.2016 10:02:3705.09.2016 10:02:37LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:
