РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H-DS 400 Herkules

BG Оригинално упътване за употреба Комбиниран лентов и дисков шлайф

BA Originalne upute za uporabu Stolna tračna i tanjurasta brusilica

RS Originalna uputstva za upotrebu Stona trakasta i tanjirasta brusilica

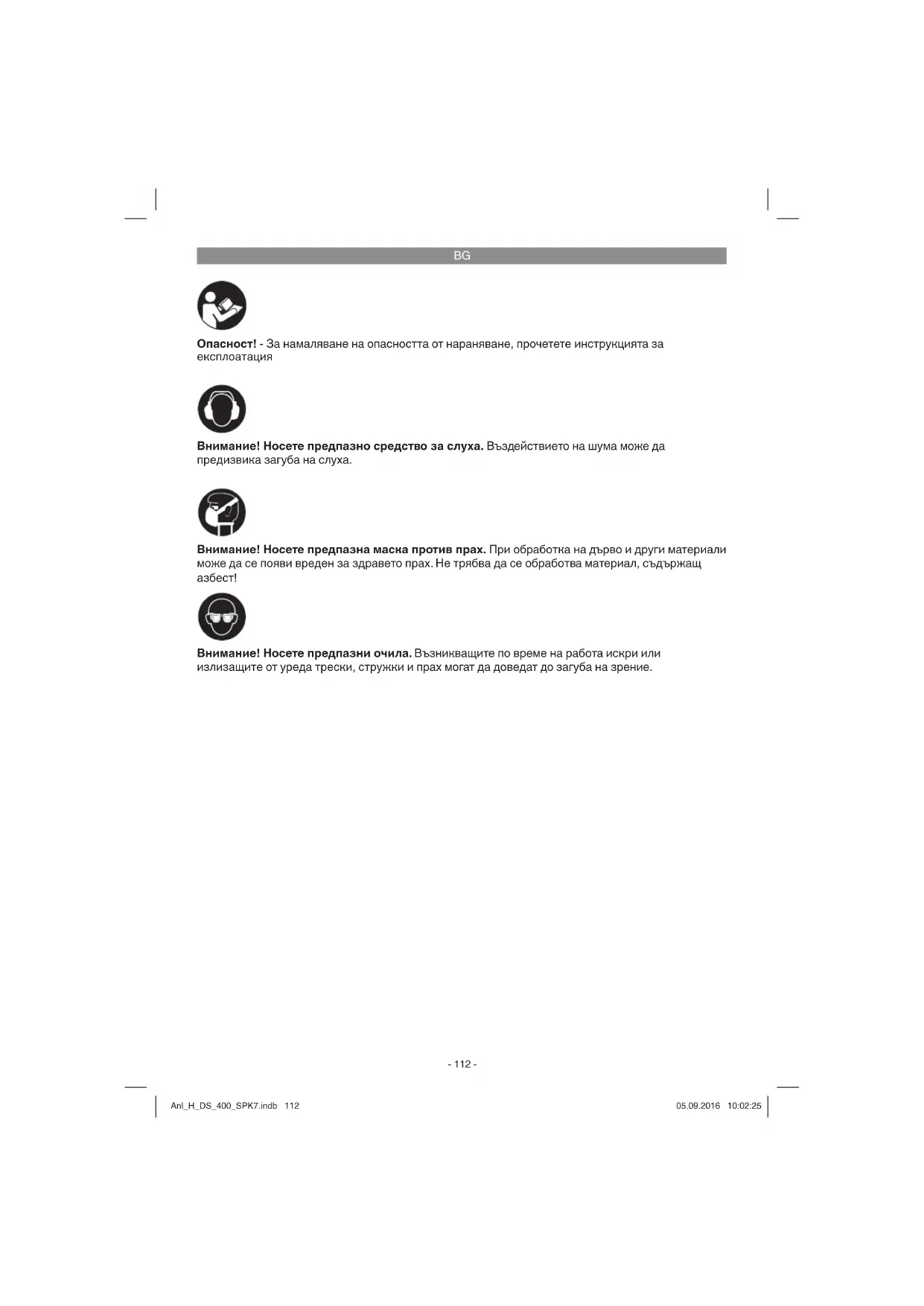

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработка материал, съдържащ азбест!

Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Опасност!

Прочетете всички указания за

безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

Специални указания за безопасна работа

• Проверете дали движещите се части са в изправно състояние и дали не затягат, както и дали има повредени части. Всички части трябва да бъдат монтирани правилно и да изпълняват всички условия за осигуряване на безупречна работа на инструмента.
• Повредените предпазни устройства и части трябва да бъдат надлежно ремонтирани или подменени от оторизиран сервис, освен ако в ръководството за експлоатация не е посочено друго.
  • Подменяйте повредените превключватели в сервисна работилница.
• Този инструмент отговаря на съответните разпоредби за безопасна работа.
• Заставайте винаги фронтално към машината, за да имате постоянно добра видимост.

1. Превключвател за включване/изключване
2. Гумени крачета
3. Застопоряващ винт
4. Ђглова скала
5. Основа
6. Шлифовъчна повърхност
7. Напречен ограничител
8. Опорен крак
9. Опъвач на шлифовъчната лента
10. Звездообразен винт за регулиране на шлифовъчната лента
11. Шлифовъчна лента
12. Ограничителна шина
13. Шлифовъчен диск
14. Шлифовъчен плот
15. Винт за застопоряване на шлифовъчния плот
16. Пластмасов предпазител

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

• Отворете опаковката и внимателно извадете уреда от опаковката.
• Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
• Проверете дали обемът на доставка е пълен.
• Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
• По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

BG

• Настолен лентов и дисков шлайф
  • 2X Шкурка за диска
  • Оригинално упътване за употреба
• Указания за техника на безопасност

3. Употреба по предназначение

Лентовият и дисков шлайф е предназначен за шлайфане на всякакъв вид дървен материал съобразно големината на машината.

Машината може да се използва само съгласно предназначението й. Всякакво друго приложение е нецелесъобразно.

Отговорността за възникнали в следствие на това щети или наранявания от всякакъв вид се поема от потребителя/ползвателя, а не от производителя.

Използвайте само подходящи за машината шлифовъчни ленти, отговарящи на характеристиките в тази инструкция.

Правилната употреба включва също така спазването на указанията за безопасност, както и инструкцията за монтаж и указанията за работа в ръководството за експлоатация. Лицата, които ще обслужват и ще поддържат машината, трябва да са запознати с тях и да бъдат информирани за възможните опасности.

Освен това стриктно трябва да се спазват валидните разпоредби за предпазване от злополуки.

Трябва да се съблюдават всички общи правила в областта на трудовата медицина и техническата безопасност.

При промени по машината производителят не носи отговорност за възникналите щети.

Дори и да използвате уреда по предназначение, някои рискове не могат да бъдат изключени напълно. Във връзка с конструкцията и вида на машината могат да възникнат следните рискове:

Вредни за здравето емисии на дървесен прах при използване в затворени помещения.
Въртящите се части на уреда не могат да бъдат покрити по функционални причини. С оглед на това действайте внимателно и дръжте здраво заготовката, за да избегнете приплъзване, в резултат на което ръцете Ви могат да вязат в допир с

шлифовъчната лента.

Имайте предвид, че нашите уреди не са предвидени за професионално, занаятчийско или промишлено приложение. Не поемаме гаранция, ако уредът се използва в занаятчийски работилници или промишлени предприятия, както и при други сходни дейности.

4. Технически данни

Напрежение .....230V \~ 50Hz

Мощност 375 Watt S2 30 мин.

Обороти на празен ход n0...... 1450 мин.¹

Шлифовъчен диск ∅......150 мм

Въртящ се шлифовъчен плот 0°-45°

Продължителност на включване:

Продължителността на включване S2 30 мин. (кратък работен режим) означава, че двигателят с номинална мощност (375 W) може да бъде натоварван продължително само за времето (30 мин.), което е означено на табелата с техническите данни. В противен случай двигателят може много да прегрее. По време на паузата двигателят отново се охлажда до неговата изходна температура.

Опасност!

Шум и вибрация

Стойностите за шум и вибрация са получени съгласно EN 61029.

Ниво на звуково налягане L_pA ..... 79 dB (A)

Колебание K_pA .....3 dB

Ниво на звукова мощност L_WA ..... 92 dB (A)

Носете защита за слуха.

Влиянието на шума може да причини загуба на слуха.

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN 61029.

BG

Стойност на емисия на трептения

a_n ≤ 2,5 ~m / c^2

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност.

Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг.

Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние.

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно функциониращи уреди.
• Поддържайте и почиствайте уреда редовно.
• Пригодете начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• Носете уреда при необходимост за проверка.
• Изключвайте уреда, ако не се използва.

Внимание!

Остатъчни рискове

Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се носи подходяща защитна маска против прах.
2. Увреждане на слуха, ако не се носи подходяща слухова защита.
3. Увреждания на здравето, резултиращи от вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Предупреждение!

Преди да предприемете настройки на уреда винаги издърпвайте мрежовия щепсел.

• Преди пускане в действие всички капаци и предпазни устройства трябва да бъдат монтирани според инструкцията
- Шлифовъчната лента и шлифовъчният диск трябва да се движат свободно.
- При вече обработван дървен материал внимавайте за чужди тела като например гвоздеи или винтове.
- Преди да задействате превключвателя вкл./изкл., се уверете, че шкурката е поставена правилно и че въртящите се части се задвижват лесно.

5.1 Поставяне на машината (фиг. 1 - 6)

• Поставете гумените крачета (2) на основата (5).
• Затегнете пластмасовия предпазител (16) с винтовете (17) (фигура 2).
• Поставете шлифовъчния диск (13) на вала (фиг. 3).
• Затегнете винта (18) с шестограма (19), за да застопорите шлифовъчния диск (13) (фиг. 3/4).
• Монтирайте долния предпазител на диска (20) с винтовете (21) (фигура 4).
• Монтирайте шлифовъчния плот (14) и го застопорете с винта (15) (фиг. 5). Плотът (14) може да се настройва безстепенно от 0° до 45° посредством скосената скала (23) и крилчатия винт (22). Регулируемият напречен ограничител (7) гарантира сигурното водене на обработвания детайл. Внимание! Шлифовъчният диск (13) трябва да се върти свободно, но разстоянието между шлифовъчния плот (14) и диска (13) не трябва да бъде поголямо от 1,6 мм.
• Поставете ограничителната шина (12) и я затегнете с винтовете (24) и (25) (фиг. 6). Внимание! Шлифовъчната лента (11) трябва да се движи свободно.

BG

5.2. Смяна на шлифовъчната лента (11) (фиг. 7 – 9)

• Изключете щепсела.
  • Развийте винтовете (25) и (26).
• Снемете капака на шлифовъчната лента (27).
• Преместете опъвача на лентата (9) надясно, за да освободите шлифовъчната лента (11).
  • Снемете шлифовъчната лента (11) назад.
• Монтирайте новата шлифовъчната лента в обратна последователност. Внимание! Съблюдавайте посоката на движение: стрелката върху рамката (28) и от вътрешната страна на лентата!

5.3. Настройване на шлифовъчната лента (11) (фиг. 1)

• Завъртете лентата (11) на ръка бавно по посоката на движение.
• Лентата (11) трябва да се движи центровано по шлифовъчната повърхност (6), като това положение може да се регулира чрез звездообразния винт (10).

5.4. Преместване позицията на шлайфане на лентата (11) (фиг. 10/11)

• Развийте двете гайки (29).
- Преместете шлифовъчната лента (11) нагоре в желаната позиция.
- Затегнете отново гайките (29), за да фиксирате позицията.
- Като опора на заготовката при тази позиция може да бъде използван шлифовъчния плот, като за целта той трябва да бъде преместен в отвора на носещата тръба (31) и да се застопори с винта (30).

5.5. Смяна на шкурката на шлифовъчния диск (13)

Свалете долния предпазител на диска (20), като развиете трите винта (21) (фиг. 4). Снемете шкурката от шлифовъчния диск (13) и монтирайте новата шкурка (задържане чрез залепване).

6. Работен режим

6.1. Превключвател вкл./изкл. (фиг. 1)
- Шлайфът се включва с натискане на зеления бутон „1“ (1).
- За да го изключите, натиснете червения бутон „0“ (1).

6.2. Шлайфане

• Винаги дръжте здраво заготовката по време на шлайфане.
• Не натискайте прекалено силно.
• При шлайфане заготовката трябва да се движи в двете посоки по шлифовъчната лента или шлифовъчния плот, за да се избегне едностранното износване на шкурката!
• Важно! Дървените заготовки трябва да се шлайфат винаги по посока на жилките на дървесината, за да не се сцепят.

Внимание!

Ако по време на работа дискът или лентата блокират, дръпнете заготовката и изчакайте, докато уредът достигне отново максимальните си обороти.

7. Смяна на мрежовия съединителен проводник

Опасност!

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

8.1 Почистване

- По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен

BG

въздух при ниско налягане.

• Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

8.2 Поддръжка

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
• Артикулен номер на уред
• Идентификационен номер на уред
• Номер на необходимата резервна част
Актуални цени и информация ще откриете на www.isc-gmbh.info

9. Екологосъобразно

отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

11. Транспортиране

Ако искате да преместите уреда, трябва да го изключите от мрежата и да го монтирате на предвиденото за целта място.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*
Консумативни материали/консумативи*	Шкурка за диска, шлифовъчна лента
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или профессионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

1. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

2. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервис установи повредата, веднага ще Ви изпратим поправения уред или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.
