Тип продукт	Седачна самоходна метачна машина
Марка	Kärcher
Модел	KM 170600 R D Classic
Размери (Д × Ш × В)	2742 × 1904 × 2213 mm
Тегло празна	1 695 kg
Общо допустимо тегло	2 701 kg
Захранване	Дизелов двигател 4-тактов Kubota V1505 (E4B), 1 498 cm³, 18,5 kW (24,8 PS) при 2 300 об/мин
Капацитет на резервоара за гориво	26 L (дизел)
Акумулатор	12 V, 72 Ah
Максимална скорост (напред и назад)	14 km/h
Максимален наклон (по посока на движение)	18 %
Максимален страничен наклон	10 %
Ширина на метене (без / с 1 / с 2 странични четки)	1 344 mm / 1 700 mm / 2 000 mm
Максимален капацитет на метене	28 000 m²/h (с 2 странични четки)
Обем на контейнера за прах	600 L
Височина на изпразване на контейнера	1 540 mm
Диаметър на основната четка	400 mm
Диаметър на страничните четки	650 mm
Филтърна площ (фин прахов филтър)	9,1 m²
Спирачки	Механични (предни колела) + хидростатична (задно колело)
Налягане в гумите (предни и задни)	8 bar
Поддръжка	Ежедневно: проверка на нивата, налягане в гумите, чистота на филтъра; седмично: почистване на радиатора, проверка на хидравличното масло; сервизна поддръжка според работните часове
Резервни части и ремонтопригодност	Оригинални части на Kärcher налични; ремонти от оторизиран сервиз; гаранция според условията на страната
Безопасност	Стояночна спирачка, предпазен контакт на седалката, ключ за запалване, защита срещу преобръщане (наклони), автоматично спиране на двигателя при напускане на седалката
Обща информация	Само за външна употреба; да не се използва в експлозивна атмосфера или за изсмукване на запалими течности; одобрение за движение по пътищата според опцията

Често задавани въпроси - KM 170600 R D Classic Kärcher

Как да стартирам метачната машина Kärcher KM 170600 R D Classic?

Седнете на водаческото място, затегнете стояночната спирачка, настройте лоста за газ на около 75% от максималните обороти, след това завъртете ключа за запалване в позиция I (включване). Изчакайте лампата за предварително загряване да изгасне (за дизелов двигател), след това завъртете ключа в позиция II до стартиране (макс. 10 секунди). Отпуснете ключа - той се връща в позиция I. Оставете двигателя да загрее, ако температурата е под 0 °C.

Как да настроя следата на метене на основната четка?

Първо проверете налягането в гумите (8 bar). Поставете машината върху равна повърхност, покрита с прах или тебешир. Спуснете основната четка с лоста за управление и я оставете да работи около 10 секунди. Повдигнете четката и отстъпете назад. Следата трябва да образува правилен правоъгълник с ширина 80-85 mm. За регулиране разхлабете фиксиращия винт на корпуса, наклонете го навън, след това регулирайте регулировъчния винт (пружина), докато постигнете желаната ширина.

Как да изпразня контейнера за прах?

Първо повдигнете основната четка и страничната четка (издърпайте лостове 1 и 3 назад). Затворете капака на събирателя (лост 4 назад). Повдигнете контейнера за прах (лост 2 назад). Движете се бавно до точката за изпразване, затегнете стояночната спирачка, след това отворете капака на събирателя (лост 4 напред), за да изпразните. Затворете капака, отпуснете спирачката, отдалечете се и след това спуснете контейнера (лост 2 напред). Никога не стойте под повдигнатия контейнер!

Какви видове повърхности могат да се метат?

Метачната машина е предназначена за замърсени външни повърхности: асфалт, промишлени подове, циментови замазки, бетон, павета. Не я използвайте върху нестабилни повърхности или на наклони над 18% по посока на движение или над 10% странично. Избягвайте метене на течности, горящи предмети, лепящи ленти или нишки, които могат да се навият.

Как да поддържам финия прахов филтър?

Филтърът се почиства автоматично на всеки 10 минути. За ръчно почистване използвайте бутона за почистване на филтъра. Никога не мийте филтъра с вода. За смяна се обърнете към сервиза на Kärcher. Отворете предния капак, отключете капака на филтъра, извадете стария филтър и монтирайте новия в правилната посока.

Какво да направя, ако двигателят не стартира?

Проверете дали седите правилно на седалката (предпазен контакт). Проверете заряда на акумулатора (12 V) и нивото на горивото. Обезвъздушете горивната система, ако е необходимо. Сменете горивния филтър, ако е запушен. Ако проблемът продължава, свържете се със сервиза на Kärcher.

Какъв е капацитетът на горивния резервоар и автономността?

Резервоарът съдържа 26 L дизел. Автономността е около 4,5 часа непрекъсната работа при пълна мощност. Използвайте зимна дизелово гориво при температура под 0 °C, за да избегнете проблеми с филтриране.

Как да преместя метачната машина без самозадвижване (при повреда)?

Отворете капака на двигателя. Намерете червения винт за свободен ход на хидравличната помпа. Завъртете го на 180° обратно на часовниковата стрелка със специалния инструмент (червен гаечен ключ), разположен в рамката. Не местете машината на дълги разстояния и не надвишавайте 10 km/h. След преместването завъртете винта докрай по часовниковата стрелка.

Кои са важните указания за безопасност?

Носете защита за слуха (ниво на шум 103 dB(A)). Не допускайте деца да използват машината. Не пушете по време на зареждане. Преди всяка намеса изключете двигателя, извадете ключа и затегнете стояночната спирачка. Не преминавайте препятствия по-високи от 70 mm без рампа. В случай на спешност използвайте аварийния чук, намиращ се под седалката, за да счупите стъклото на кабината.

Къде мога да намеря резервни части и как да се възползвам от гаранцията?

Използвайте само оригинални части на Kärcher. Консултирайте се с www.kaercher.com за референции. Гаранцията е валидна според условията на вашата страна; свържете се с вашия дилър или оторизиран сервиз с доказателство за покупка. Обслужването трябва да се извършва от сервиз на Kärcher, за да се запази гаранцията.

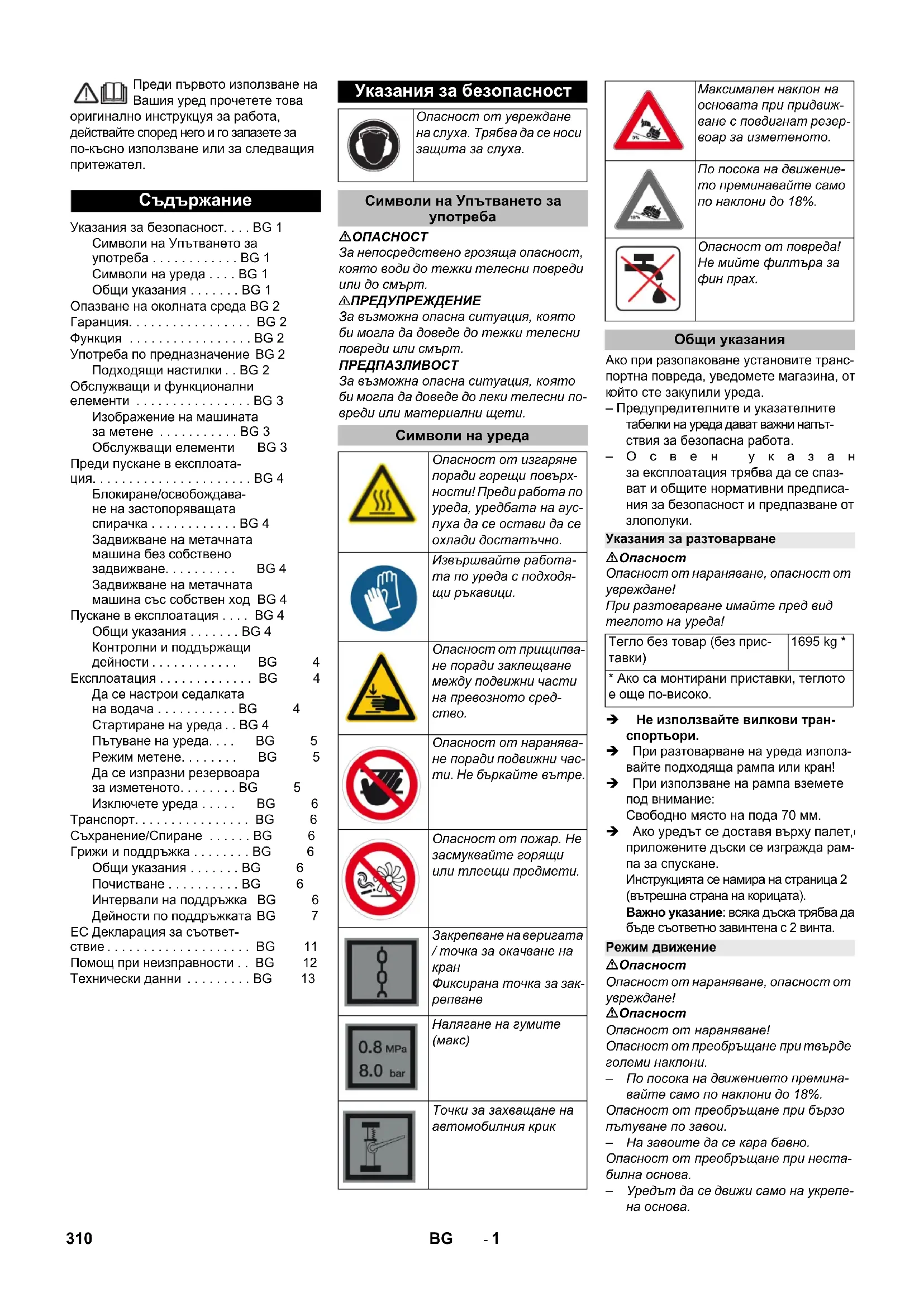

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KM 170600 R D Classic Kärcher

Терлode бeз товар (бeз пис-tавки)

1695 kg *

Ако са монтирани приставки, теглото е още по-високо.

Не използвайте винкови транспортьори. → При разтоварване на уреда използвайте подходяща рампа или кран! → При използване на рампа вземете под внимание:

Свободно място на пода 70 мм.

Ако уредът се доставя върху палет, приложените въжета се изграждат рампа за спускане.

Инструкцията е на страница 2 (вътрешна страна и корицата).

Важно указание: Всяка въжета трябва да бъде съответно закрепена с 2 винта.

Режим на прихващане

Опасност

Опасност от нараняване, опасност от прегазване!

Опасност

Опасност от нараняване! Опасност от преобръщане при твърде голям наклон. - По посока на движението преминавайте само по наклони до 18%. Опасност от преобръщане при бързо изпускане по завой. На завоите да се кара бавно. Опасност от преобръщане при нестабилна основа. - Уредът да се държи само на укрепена основа.

Опасност от преобръщане при твърде голям страничен наклон.

• Напред по посоката на движението да се преминава само наклони до максимално 10% - за повърхността на въздуха и върху тавана на утечки ток уредът не трябва да се използва на височина 2000 метра над морското равнище. - (Важно за финансовата) Ако уредът е оборудван с гъвкав тръбопровод от PVC, не трябва да се използва при ниски температури на заобикалящата среда (под 0°C). При въпроси относно вашия уред, моля, свържете се с Karcher.
• Трябва да се спазват основните мерки на предписанията, правилата и разпоредбите, които са валидни за моторни превозни средства. - Обслужващият персонал трябва да използва уреда според предписанията. Той трябва да съобразява стила си на каране с околните предмети и по време на работа да внимава за трети лица, особено за деца.
• Уредът трябва да се използва само от хора, които са обучени за експлоатацията му и които са доказали способностите си за работа с него, и са натоварени с използването му.
• Уредът не трябва да се използва от деца младежи. -Вземането със себе си на притурката не се допуска. -Позволено е задвижването на уреда за сдане само от седалката. За да се избегне некопетентна употреба на уреда, да се извади ключа за запалване. Уредът никога не трябва да се оставя без надзор, докато двигателят работи. Обсуждащото лице може да напусне уреда, когато моторите угаснат, уредът е осигурен против нерединамерени движения, ръчно-възможност е задействана застопоряващата спирачка и ключът за запалването е изваден.

Уред с двигател с вътрешно горене Опасност

Опасност от нараняване!

• Отворът за отработени газове не трябва да се замерва. -Не се навеждайте над отвора за отработени газове и не го хващайте с ръце (опасност от изгаряне). Да не се докосва или диша забелязана или мотор (опасност от изгаряне). Отработените газове са отровни и вредни за здравето, те не трябва да се вдишват.
• Моторът се нуждае от прибл. 3 - 4 секунди за спиране на хода след изгасване. В този период от време не пременно се дръжте надалеч от обхвата на задвижване.

Уред с кабина за водача

-При авария разрушете стъклото с аварийния чук.

УКАЗАНИЕ

Авариен чук се намира в пространството за краката, под седалката на водача.

Принадлежности и резервни части

-Могат да се използват само принадлежности и резервни части, които са позволени от производителя. Оригиналните принадлежности и оригинални резервни части гарантират безопасната и безпроблемна работа на уреда. -Друга информация относно резервните части можете да получите на www.kaercher.com в област сервиз.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля, не хвърляйте опаковките в домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат материали, принадлежности и принадлежности, които могат да бъдат употребени повторно. Батерии, масла и подобни материали трябва да попаднат в околната среда. Поради това моля, предайте старите уреди, използвайки подходяща система за събиране.

Указания за съставките (REACH)

Актуална информация за съставките те не намерите на:
