РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AT3 98A ALPINA

е направено в хода на изпитване в рамките на фиксиран цикъл на изпитване при лабораторни условия на (базов) двигател, представителен за типа двигател (фамилията двигатели), и не означава косвена или изрична гаранция за работата на конкретен

ВНИМАНИЕ!: ПРЕДИ ДА ИЗПОЛЗВАТЕ МАШИНАТА, ПРОЧЕТЕТЕ ВНИМАТЕЛНО НАСТОЯЩОТО РЪКОВОДСТВО. Съхранявайте за всякакви нужди в бъдеще.

3.5 Условия на околната среда 4

3.8 Въздушен филтър 5

4.1 Управление на ускоряването 5

5. ПРАВИЛА ЗА ИЗПОЛЗВАНЕ 5

5.1 Преди всяко използване 5

5.2 Стартиране на двигателя (в студено

5.3 Стартиране на двигателя (в горещо

5.4 Използване на двигателя по време на

5.5 Спиране на двигателя по време на

5.6 Спиране на двигателя при

приключване на работата 7

5.7 Почистване и съхранение 7

5.8 Продължителен престой 7

6.2 Таблица за поддръжката 7

6.3 Смяна на маслото 8

6.4 Почистване на заглушителя и на

6.5 Поддръжка на въздушния филтър 8

6.6 Проверка и поддръжка на

запалителната свещ 9

7. ОТКРИВАНЕ НА НЕИЗПРАВНОСТИ 9

РЪКОВОДСТВО Някои раздели в текста на ръководството, съдържащи особено важна информация за безопасността или функционирането на машината, са оформени по различен начин според следния критерий: със ЗАБЕЛЕЖКА или ВАЖНО части предоставят уточнения или допълнителни сведения за посочени вече факти, за да не се повреди машината и да не се причинят щети. сигнализира за опасност. Неспазването на предупреждението създава възможност за самонаранявания или наранявания на трети лица и/ или за настъпването щети.

Фигурите в тези инструкции за употреба са номерирани с 1, 2, 3 и така нататък. Показаните на фигурите компоненти са означени с букви A, B, C, и т.н. Препратката към компонент С на фигура 2 се указва с надпис: "Вж фиг. 2.C” или просто “(Фиг. 2.C)”. Фигурите са ориентировъчни. Действителните детайли може да са различни от изобразените.

Ръководството е разделено на глави и раздели. Заглавието на раздел “2.1 Обучение” е подзаглавие на “2. Правила за безопасност”. Препратките към заглавия на глави или раздели са означени със съкращението гл. или разд. и съответната цифра. Пример: “гл. 2” или “разд. 2.1”.

Двигатели с вътрешно горене: гориво

• Предупреждение: горивото е силно запалимо. Боравете с него внимателно! –– Винаги съхранявайте горивото в подходящи съдове. –– Зареждайте или допълвайте чрез фуния само на открито и не пушете, докато извършвате тези операции. –– Зареждайте, преди да запалите двигателя. Не отваряйте капачката на резервоара и не зареждайте, когато двигателят работи или е още топъл. –– Ако има теч на гориво, не стартирайте двигателя, а отдалечете машината от района, където се е разляло и незабавно почистете всички следи от горивото, което е потекло върху машината или на земята –– Завивайте добре капачката на резервоара и на съдовете за гориво. –– Избягвайте контакт на горивото с облеклото, а ако това все пак се случи, сменете си дрехите, преди да стартирате двигателя.

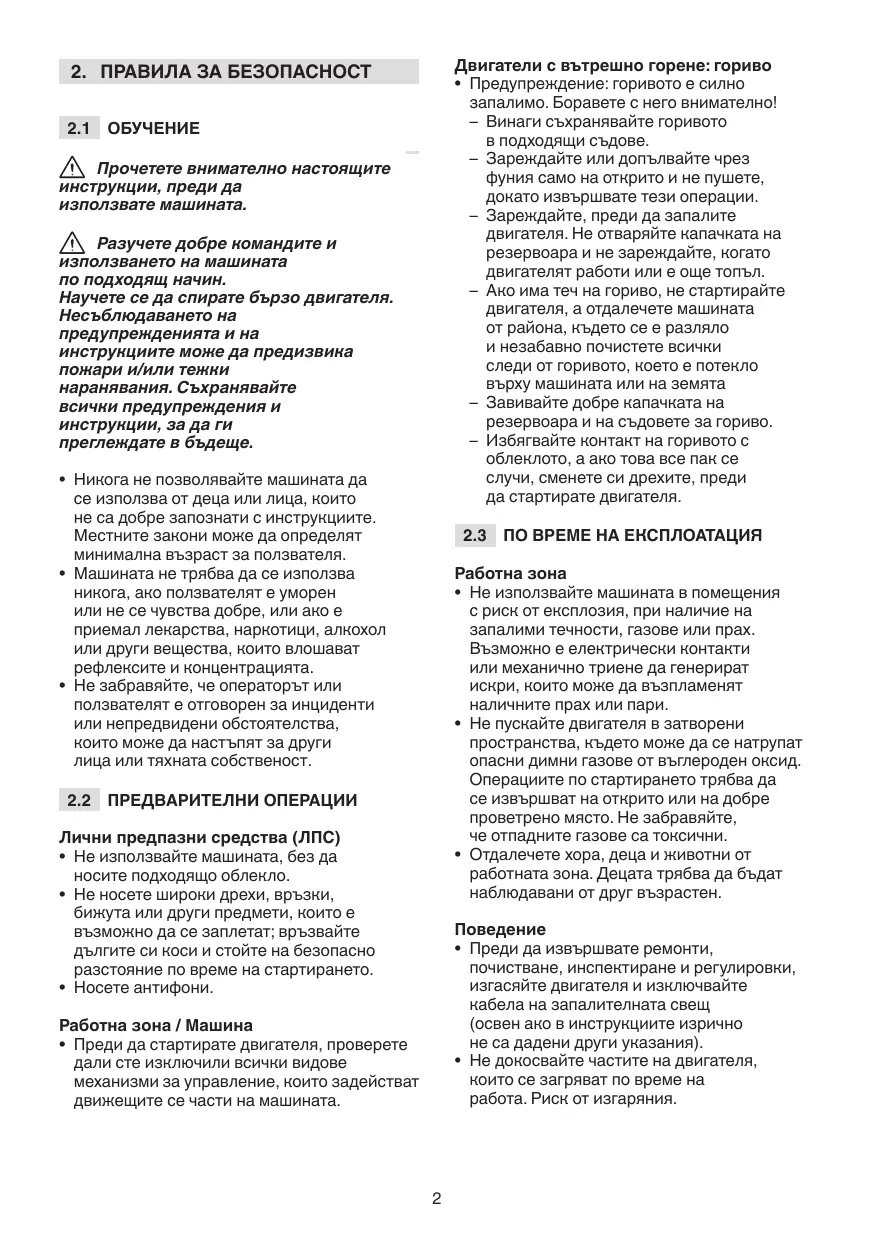

2. ПРАВИЛА ЗА БЕЗОПАСНОСТ

Прочетете внимателно настоящите инструкции, преди да използвате машината. Разучете добре командите и използването на машината по подходящ начин. Научете се да спирате бързо двигателя. Несъблюдаването на предупрежденията и на инструкциите може да предизвика пожари и/или тежки наранявания. Съхранявайте всички предупреждения и инструкции, за да ги преглеждате в бъдеще.

• Никога не позволявайте машината да се използва от деца или лица, които не са добре запознати с инструкциите. Местните закони може да определят минимална възраст за ползвателя.
• Машината не трябва да се използва никога, ако ползвателят е уморен или не се чувства добре, или ако е приемал лекарства, наркотици, алкохол или други вещества, които влошават рефлексите и концентрацията.
• Не забравяйте, че операторът или ползвателят е отговорен за инциденти или непредвидени обстоятелства, които може да настъпят за други лица или тяхната собственост.

2.3 ПО ВРЕМЕ НА ЕКСПЛОАТАЦИЯ

• Не използвайте машината в помещения с риск от експлозия, при наличие на запалими течности, газове или прах. Възможно е електрически контакти или механично триене да генерират искри, които може да възпламенят наличните прах или пари.
• Не пускайте двигателя в затворени пространства, където може да се натрупат опасни димни газове от въглероден оксид. Операциите по стартирането трябва да се извършват на открито или на добре проветрено място. Не забравяйте, че отпадните газове са токсични.
• Отдалечете хора, деца и животни от работната зона. Децата трябва да бъдат наблюдавани от друг възрастен.

2.2 ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ

Лични предпазни средства (ЛПС)

• Не използвайте машината, без да носите подходящо облекло.
• Не носете широки дрехи, връзки, бижута или други предмети, които е възможно да се заплетат; връзвайте дългите си коси и стойте на безопасно разстояние по време на стартирането.

• Преди да извършвате ремонти, почистване, инспектиране и регулировки, изгасяйте двигателя и изключвайте кабела на запалителната свещ (освен ако в инструкциите изрично не са дадени други указания).
• Не докосвайте частите на двигателя, които се загряват по време на работа. Риск от изгаряния. Работна зона / Машина
• Преди да стартирате двигателя, проверете дали сте изключили всички видове механизми за управление, които задействат движещите се части на машината.

Ограничения за ползване

• Не използвайте машината, ако защитите са недостатъчни или ако предпазните устройства не са поставени правилно.
• Не изключвайте и не извършвайте вмешателства по наличните системи за безопасност.
• Не променяйте регулировките на двигателя и не го поставяйте в състояние на свръхобороти. Ако двигателят работи на прекалено високи обороти, рискът от наранявания се увеличава.
• Не използвайте флуиди за стартиране или други аналогични продукти.
• Не накланяйте машината настрани дотолкова, че да предизвика изтичане на гориво от капачката на резервоара на двигателя.
• Не оставяйте двигателя да се върти без запалителна свещ.

2.5 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Опазването на околната среда трябва да бъде значим и приоритетен аспект при използване на машината, в полза на цивилизованото съжителство и на околната среда, която обитаваме.

• Избягвайте възможността машината да смущава съседите.
• Спазвайте стриктно местните норми за обезвреждане на опаковки, масла, гориво, филтри, употребявани части или който и да е елемент, който има силно отрицателно въздействие върху околната среда; тези отпадъци не трябва да се изхвърлят на боклука, а да се събират разделно и да се предават в специалните центрове за събиране, които следва да се погрижат за рециклиране на материалите.
• В момента на извеждане от експлоатация не изхвърляйте машината в околната среда, а се обърнете към събирателен пункт според действащите в момента местни разпоредби.

2.4 ПОДДРЪЖКА, СЪХРАНЕНИЕ

И ТРАНСПОРТИРАНЕ Извършването на редовна поддръжка и правилното съхранение са необходими за безопасността на машината.

Процесът на горене произвежда токсични вещества като въглероден оксид, азотни оксиди и въглеводороди. Контролът на тези вещества е важен поради свойството им да реагират на фотохимичния смог и следователно на прякото излагане на слънчевата светлина. Въглеродният оксид не реагира по същия начин при излагане на слънчева светлина, но въпреки това трябва да се счита за токсичен. Повредените или износени части трябва да бъдат сменяни, и никога - поправяни. Използвайте само оригинални резервни части: употребата на неоригинални и/или неправилно монтирани резервни части нарушава безопасността на машината, може да причини злополуки или наранявания, и освобождава производителя от всякакви задължения или отговорности. Нашите машини са борудвани със системи за намаляване на емисиите на посочените по-горе вещества.

• Ако резервоарът трябва да бъде изпразнен, извършвайте тази операция на открито и при студен двигател.
• За да намалите риска от пожари, редовно проверявайте дали няма течове на масло и/или гориво.

• Не оставяйте гориво в резервоара, ако машината ще бъде прибрана за съхранение в сграда, където парите от горивото може да влязат в контакт със свободни пламъци, искри или източници на топлина.
• Оставете машината да се охлади, преди да я приберете на закрито. Тази машина представлява двигател с вътрешно горене. Двигателят е оборудване, чиито работни характеристики, регулярно функциониране и дълготрайност са обусловени от много фактори, някои от които са външни, а други - тясно свързани с качеството на вложените продукти и с редовната поддръжка. Транспортиране
• Транспортирайте машината с празен резервоар.

По-долу са посочени някои допълнителни сведения, които позволяват по-съзнателно използване на Вашата машина. Всяка друга употреба, различна от гореспоменатите, може да се окаже опасна и да причини щети на хора и/или вещи.

3.5 УСЛОВИЯ НА ОКОЛНАТА СРЕДА

Функционирането на четиритактов ендотермичен двигател се влияе от: a) Температура: –– При работа при ниски температури може да възникнат трудности при стартиране в студено състояние. –– При работа при много високи температури е възможно да срещнете затруднения при стартиране в загрято състояние, дължащи се на изпаряването на горивото във ваничката на карбуратора или в помпата. –– Във всеки случай е необходимо типът на маслото да е подходящ за експлоатационните температури. ВАЖНО Несвойствената употреба на машината поражда отпадане на гаранцията и непоемане на каквато и да е отговорност от страна на Производителя, като прехвърля върху потребителя разходите, произтичащи от щети или наранявания - собствени или на трети лица.

Вид потребител Тази машина е предназначена за използване от потребители, тоест от оператори - неспециалисти. Предназначена е за "хоби-употреба". b) Надморска височина: –– Максималната мощност на ендотермичния двигател намалява постепенно с увеличаване на надморската височина. –– Затова при значително увеличаване на надморската височина трябва да намалите натоварването на машината, като избягвате особено тежка работа.

3.2 СИГНАЛИЗАЦИЯ ЗА БЕЗОПАСНОСТ

Върху машината има различни символи. Функцията им е да напомнят на оператора поведението, което трябва да се спазва за използването ѝ с необходимите внимание и предпазливост. Значение на символите: ВНИМАНИЕ! Възможно е гърнето да е много горещо. Не пипайте. ВНИМАНИЕ! Допълнете масло до достигане на нивото «MAX». Не допълвайте над ниво «MAX».

Доброто качество на горивото е важно за правилното функциониране на двигателя. Горивото трябва да отговаря на следните изисквания:

• aИзползвайте свеж, чист бензин без олово с минимум 90 октана ;
• Да не се използва гориво с съдържание на етанол по-високо от 10%;
• Да не се прибавя масло;.
• За защита на горивната система от формирането на смолисти остатъци, прибавете стабилизатор на гориво.

3.3 ИДЕНТИФИКАЦИОНЕН ЕТИКЕТ

Напишете регистрационния номер (S/n) на машината на специалното място на етикета отзад на корицата.

3.4 КОМПОНЕНТИ НА ДВИГАТЕЛЯ

Използването на неразрешени горива, може да повреди компонентите на двигателя и не влиза в условията за гаранция. Машината се състои от следните основни компоненти (фиг. 1). A. Капачка за пълнене на масло с пръчка за измерване на нивото B. Карбуратор C. Капак на въздушния филтър D. Лула на запалителната свещ E. Регистрационен номер на двигателя ЗАБЕЛЕЖКА Използвайте само горивото, указано в таблицата с техническите данни. Не използвайте други видове гориво. Възможно е да използвате екологични горива, като алкилиран бензин. Съставът на този бензин оказва по-малко влияние върху хората и околната среда. Не се съобщава за отрицателни ефекти, свързани с употребата на същите. Все пак

в търговската мрежа съществуват видове алкилиран бензин, за чиято употреба не може да се дадат точни указания.

Регулира оборотите на двигателя. Винаги използвайте висококачествени масла, като избирате числото, показващо вискозитета, в зависимост от експлоатационната температура.

• Използвайте само почистващи масла с качество над SF-SG.
• Изберете степента на вискозитет SAE въз основа на таблицата с технически данни.
• Използването на всесезонно масло може да предизвика по-голям разход през топлите периоди, затова трябва да проверявате нивото по-често.
• Не смесвайте масла от различни марки и с различни характеристики.
• Използването на масло SAE 30 при температури под +5°C може да нанесе щети на двигателя поради неподходящо смазване. Управлението на ускоряването (обикновено под формата на скоростен лост), монтирано върху машината, е свързано към двигателя чрез кабел. Прегледайте Ръководството с инструкции на машината, за да се запознаете със скоростния лост и съответните му положения, обикновено отбелязани със символи, съответстващи на:
• FAST= съответстващ на максималния режим; за използване по време наработа.
• SLOW = съответстващ на минималния режим.
• CHOKE = използва се за стартиране в студено състояние (ако е предвидено)

5. ПРАВИЛА ЗА ИЗПОЛЗВАНЕ

Ефикасността на въздушния филтър е решаваща за избягване на опасността отпадъци и прах да бъдат всмукани от двигателя и да намалят работните му характеристики и експлоатационния му живот.

• Поддържайте филтриращия елемент чист от боклуци и винаги в перфектно състояние (разд. 6.5).
• Ако е необходимо да смените филтриращия елемент, използвайте оригинална резервна част; несъвместимите филтриращи елементи може да нарушат ефективността и дълготрайността на двигателя.
• Никога не стартирайте двигателя без правилно монтиран филтриращ елемент.

5.1 ПРЕДИ ВСЯКО ИЗПОЛЗВАНЕ

Преди всяко използване на двигателя е добре да извършите редица проверки, целящи гарантиране на правилната му работа.

1. Позиционирайте машината

на равна повърхност.

2. Почистете зоната около

капачката за пълнене.

3. Развийте капачката (фиг. 2.A), почистете

края на пръчката за измерване на нивото (фиг. 2.B) и я поставете вътре, като опрете капачката върху отвора, както е илюстрирано, без да я завивате.

4. Отново извадете капачката с пръчката

и проверете нивото на маслото, което трябва да е в границите между двете резки «MIN» и «MAX» включително.

5. Ако е необходимо, допълнете с масло

от същия тип до достигане на ниво «MAX», като внимавате да не изливате масло извън отвора за пълнене

6. Отново завийте докрай капачката

(фиг. 2.A) и почистете всички следи от евентуално разлято масло.

Не всички свещи за ендотермични двигатели са еднакви.

• Използвайте само свещи от посочения вид с правилното топлинно число.
• Обръщайте внимание на дължината на резбата; ако резбата е с поголяма дължина, поврежда непоправимо двигателя.
• Проверявайте дали електродите са чисти и дали разстоянието помежду им е правилното (разд. 6.6).

ЗАБЕЛЕЖКА Допълвайте постепенно, като добавяте малки количества масло, и всеки път проверявайте достигнатото ниво. Не допълвайте над ниво «MAX»; прекомерно високото ниво може да предизвика:

• задименост при изпускане на изгорелите газове;
• зацапване на свещта или на въздушния филтър с последващи от това трудности при стартирането.

Свържете здраво лулата (фиг. 4.A) на кабела към свещта (фиг. 4.B), като се уверите, че няма следи от замърсявания по вътрешността на лулата и по края на свещта.

5.2 СТАРТИРАНЕ НА ДВИГАТЕЛЯ

(В СТУДЕНО СЪСТОЯНИЕ) Двигателят трябва да се стартира по начините, посочени в Ръководството с инструкции на машината, като винаги внимавате, че трябва да сте изключили всички устройства (ако са предвидени такива), които са в състояние да генерират движение на машината или да спрат двигателя.

1. Поставете скоростния лост на

положение «CHOKE» (ако има такова) или на позиция «FAST».

2. Задействайте стартерния ключ,

както е показано в Ръководството с инструкции на машината След няколко секунди постепенно поставете скоростния лост от положение «CHOKE» (ако има такова) на положение «FAST» или «SLOW». ЗАБЕЛЕЖКА Относно вида масло, което следва да използвате, се придържайте към указанията, дадени в таблицата с технически данни.

Проверка на въздушния филтър Ефикасната работа на въздушния филтър е абсолютно необходимо условие за правилното функциониране на двигателя; не стартирайте двигателя, ако филтриращият елемент липсва или е счупен.

7. Почистете зоната около капака

(фиг. 3.A) на филтъра.

8. Отстранете капака (фиг. 3.A), като

развиете на двете копчета (фиг. 3.B).

9. Проверете състоянието на филтриращия

елемент (фиг. 3.C), който трябва да е с ненарушена цялост, чист и перфектно работещ; ако тези условия не са изпълнени, пристъпете към поддръжката или смяната му (разд. 6.5).

10. Монтирайте обратно капака (фиг. 3.A).

Лула на запалителната свещ

5.3 СТАРТИРАНЕ НА ДВИГАТЕЛЯ

(В ГОРЕЩО СЪСТОЯНИЕ) Спазвайте цялата процедура, посочена за стартирането при студен двигател, със скоростен лост на положение «FAST».

5.4 ИЗПОЛЗВАНЕ НА ДВИГАТЕЛЯ

ПО ВРЕМЕ НА РАБОТА Зареждане на гориво Операциите по зареждане на гориво са описани в ръководството на машината, а тук само припомняме основните положения. За да заредите гориво:

1. Развийте капачката за затваряне

на резервоара и я отстранете.

2. Поставете фунията.

3. Заредете с гориво и извадете фунията.

4. След приключване на зареждането

завийте добре капачката за горивото и почистете евентуално изтеклото гориво. За да оптимизирате ефективността и работните характеристики на двигателя, е необходимо той да се използва на максимум обороти, като поставите скоростния лост на положение «FAST». ВАЖНО Не работете по наклони над 20°, за да не нарушите правилното функциониране на двигателя.

5.5 СПИРАНЕ НА ДВИГАТЕЛЯ

ПО ВРЕМЕ НА РАБОТА ВАЖНО Внимавайте да не разливате гориво върху пластмасовите части на двигателя или на машината, за да избегнете да ги повредите, и незабавно почиствайте всички следи от евентуално разлято гориво. Гаранцията не покрива щeти по пластмасовите части, причинени от горивото.

1. Поставете скоростния лост

на положение «SLOW».

2. Оставете двигателя да работи на минимум

в продължение на поне 15-20 секунди.

3. Спирайте двигателя по начините,

посочени в Ръководството за инструкции на машината.

ПРИКЛЮЧВАНЕ НА РАБОТАТА Всеки опит за промяна на системата за контрол на емисиите може да повиши нивото на емисия над допустимите законови граници. Тази дефиниция включва отстраняването или промяната на части като всмукателната, горивната и изпускателната система.

1. Поставете скоростния лост

на положение «SLOW».

2. Оставете двигателя да работи на минимум

в продължение на поне 15-20 секунди.

3. Спрете двигателя по начините,

посочени в Ръководството за инструкции на машината.

4. При студен двигател разкачете лулата

(фиг. 4.A) на свещта и извадете стартерния ключ (ако е предвиден).

5. Отстранете всякакви наслагвания на

замърсявания от двигателя и особено от зоната на заглушителя при ауспуха, за да намалите риска от пожар.

Правилата за безопасност за спазване по време на операциите по поддръжка са описани в разд. 2.4. Всички проверки и намеси за поддръжка трябва да се извършват при спряла машина и изключен двигател. Разкачете свещта и прочетете съответните инструкции, преди да започнете каквато и да е намеса по почистване или поддръжка. Слагайте си подходящи облекло, ръкавици и очила, преди да извършвате поддръжката.

5.7 ПОЧИСТВАНЕ И СЪХРАНЕНИЕ

• Не използвайте водни струи или струйници под налягане за почистване на външните части на двигателя.
• За предпочитане е да използвате пистолет със сгъстен въздух (макс. 6 bar), като избягвате опасността отпадъци и прах да навлязат във вътрешните му части.
• Поставете машината (и двигателя) на сухо и достатъчно проветриво място, защитено от неблагоприятни атмосферни условия.

• Честотата и видовете намеса са обобщени в "Таблицата за поддръжка".
• Използването на неоригинални резервни части и аксесоари би могло да има отрицателен ефект върху функционирането и безопасността на машината. Производителят не поема никаква отговорност в случай на щети или наранявания, причинени от тези продукти.
• Оригиналните резервни части се доставят от сервизите за техническа помощ и от оторизираните дистрибутори.

5.8 ПРОДЪЛЖИТЕЛЕН ПРЕСТОЙ

В случай, че предвиждате да не използвате двигателя за период над 30 дни (например в края на сезона), трябва да предприемете някои предпазни мерки, за да улесните последващото повторно пускане в експлоатация.

• Източете резервоара за горивото, за да избегнете опасността от образуване на утайки във вътрешността му, като развиете капачката (фиг. 5.A) на ваничката на карбуратора и съберете цялото гориво в подходящ съд. При приключване на операцията не забравяйте да завиете обратно капачката (фиг. 5.A), като я затегнете докрай.
• Отстранете свещта и в отвора на свещта поставете около 30 ml чисто моторно масло, след което, като държите затворен отвора с парцал, задействайте за кратко стартера, за да може двигателят да направи няколко оборота и маслото да се разпредели по вътрешната повърхност на цилиндъра. Накрая монтирайте обратно свещта, без да свързвате лулата на кабела. ВАЖНО Всички операции по поддръжка и регулиране, които не са описани в това ръководство, трябва да се извършват от Вашия дистрибутор или от специализиран център.

6.2 ТАБЛИЦА ЗА ПОДДРЪЖКАТА

е длъжен да изпълнява операциите по поддръжка, описани в долустоящата таблица. ВАЖНО Почиствайте по-често при особено тежки работни условия или при наличие на замърсявания във въздуха.

Филтрите трябва да се почистват / сменят по-често, ако машината работи на особено прашен терен. Проверка на нивото на масло (разд. 5.1.1) На всеки 100 часа На всеки 50 часа или в края на сезона На всеки 5 часа или след всяко използване След първите 5 часа

Проверка на горивния филтър3

(разд. 6.3) Почистване на заглушителя и на двигателя (разд. 7) Проверка и почистване на въздушния филтър2 (разд. 8) Смяна на въздушния филтър (разд. 8) Смяна на свещта (разд. 9)

4. Монтирайте отново капачката за

изпразване (фиг. 6.G) като се убедите в правилното разпо­ло­жение на уплътнението и я затегнете до край.

5. Да допълните с ново масло (разд. 5.1.1).

6. Проверете на измервателната

тръбичка(фиг. 6.B), дали нивото на маслото достига знака «MAX».

7. Затворете пробката (фиг. 6.A)

и почистете всякаква следа от евентуално разлято масло.

6.4 ПОЧИСТВАНЕ НА ЗАГЛУШИТЕЛЯ

И НА ДВИГАТЕЛЯ Почистването на заглушителя трябва да се извършва при студен двигател.

• Чрез струя сгъстен въздух (фиг. 7.A) отстранете от заглушителя и защитата му всякакви отпадъци или замърсявания, които може да предизвикат пожар.
• Погрижете се отворите за въздух за охлаждане да не са запушени (фиг. 7.A).
• Почистете пластмасовите части с гъба (фиг. 7.B), напоена с вода и почистващ препарат.

(фиг. 8.A) на филтъра.

2. Отстранете капака (фиг. 8.A),

развивайки двете кръг­ли ръчки.

3. Отстранете филтриращия

елемент (фиг. 8.B + 8.C).

4. Отстранете предфилтъра (фиг. 8.C)

от филтърната чашка (фиг. 8.B).

5. Чукнете филтърната чашка (фиг. 8.B)

върху твърда повърхност и обдухайте със сгъстен въздух от вътрешната страна, за да отстраните праха и отпадъците.

6. Измийте предфилтъра - гъба

(фиг. 8.C) с вода и почистващ препарат, като го оставите да изсъхне на въздух по естествен начин. 1 Сменяйте маслото на всеки 25 часа, ако двигателят работи при пълно натоварване или при високи температури. 2 Почиствайте въздушния филтър по-често, ако машината работи в запрашени зони. 3Да се извършва в специализиран център.

6.3 СМЯНА НА МАСЛОТО

За вида масло, което следва да използвате, се придържайте към указанията, дадени в таблицата с технически данни. Източвайте маслото при горещ двигател, като внимавате да не докосвате горещите части на двигателя или източеното масло. ВАЖНО Не използвайте вода, бензин, почистващи препарати или друго за почистване на филтърната чашка. Освен ако в Ръководството с инструкции на машината не са дадени други инструкции, за да смените маслото трябва:

1. Да позиционирате машината на равно.

2. Да почистите зоната около

капачката за пълнене и да развиете капачката с пръчката (фиг. 6.A).

3. Поставете подходящ съд, за да

съберете ма­сло­то и развийте капачката за изпразване (фиг. 6.G). ВАЖНО Предфилтърът - гъба (фиг. 8.C) НЕ трябва да бъде омасляван.

1. Почиствайте вътрешността на леглото

на филтъра (фиг. 8.D) от прах и отпадъци, като внимавате да затворите всмукателя с парцал (фиг. 8.E), за да избегнете навлизането им в двигателя.

поставете филтриращия елемент (фиг. 8.C + 8.B) в леглото му и монтирайте обратно капака (фиг. 8.A).

4. Отново монтирайте свещта

(фиг. 9.A) и затегнете докрай с глух тръбен гаечен ключ (фиг. 9.B). Сменете свещта, ако електродите са изгорели или ако порцеланът е счупен или напукан.

6.6 ПРОВЕРКА И ПОДДРЪЖКА

НА ЗАПАЛИТЕЛНАТА СВЕЩ

1. Демонтирайте свещта (фиг. 9.A) с

глух тръбен гаечен ключ (фиг. 9.B).

2. Почистете електродите

(фиг. 9.C) с метална четка, като отстраните евентуален нагар.

3. С луфтомер (фиг. 9.D) проверете дали

разстоянието между електродите (0,6 - 0,8 mm) е колкото е необходимо. Опасност от пожар! Не извършвайте проверки на инсталацията за запалване, ако свещта не е навита в леглото си. ВАЖНО Използвайте само свещи от посочения вид (вж Таблицата с технически данни).

НЕИЗПРАВНОСТ Липса на гориво Проверете и допълнете (гл. 5.1.3) Неправилна процедура по стартиране Изпълнете стартирането правилно (разд. 5.2 и разд. 5.3) Старо гориво или утайки в резервоара Източете резервоара и налейте прясно гориво Разкачена свещ

1. Трудно стартиране

Намокрена свещ или замърсени електроди на свещта или такива на неподходящо разстояние Проверете (разд. 6.6) Проверете и почистете (разд. 6.5) Изпаряване на горивото в карбуратора (vapor lock) поради високи температури Изчакайте няколко минути, след това опитайте да рестартирате (разд. 5.3) Проблеми с карбурацията Проблеми със запалването Замърсени електроди на свещта или такива на неподходящо разстояние Лошо поставена лула на свещта Запушен въздушен филтър Управление на ускоряването в положение «CHOKE» (ако има такова) Проблеми с карбурацията Проблеми със запалването

3. Загуба на мощност

по време на работа Проверете дали лулата е добре нахлузена върху свещта (разд. 5.1.4) Запушен въздушен филтър Неподходящо за сезона масло

функциониране ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТТА ВЕРОЯТНА ПРИЧИНА Запушен въздушен филтър Проблеми с карбурацията Сменете с подходящо масло (разд. 6.3) Свържете се с оторизиран сервизен център Свържете се с оторизиран сервизен център Проверете (разд. 6.6) Проверете дали лулата е поставена стабилно (разд. 5.1.4) Проверете и почистете (разд. 6.5) Поставете лоста на положение «FAST» Свържете се с оторизиран сервизен център Свържете се с оторизиран сервизен център Проверете и почистете (разд. 6.5) Свържете се с оторизиран сервизен център Ако проблемите не изчезнат, след като сте приложили описаните решения, се свържете със своя дистрибутор.

6. Внимателно проверете (фиг.
