STEINEL

PROFESSIONAL

HG Scan PRO 2520 E

HG Scan PRO 2620 E

Information

HG Scan PRO

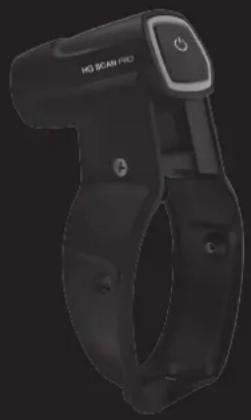

HG Scan PRO是一款温度感应仪，组合施特朗热风机用于非接触式红外线温度感应。在使用过程中，如果超过/低于预先设置的额定值，HG Scan PRO将向您发出声学和光学警告。由热风机供电。使用前请阅读本操作说明书。

只有正确处理，才能保证长期、可靠、无故障运行。

安全性提示

外界影响或在技术上进行改动将导致质保失效以及免除赔偿责任。
本设备无法承受巨大的机械负荷或强烈振动。
本设备不得暴露于高空气湿度下或液体中。如在室外使用，则仅可在相应的天气条件下并结合适当的保护装置使用本设备。
烟尘、灰尘、水蒸气和/或其他蒸汽可能会损坏的光学系统并导致HGScanPRO显示结果错误。

如果无法确保设备安全运行，例如在下列条件，则请关闭设备并防止设备意外打开，
设备上有可见的损坏时
设备发生故障时或
设备较长时间暴露在非理想使用条件下时

• 在运输过程中产品承受了较重的负荷时。
• 在安装/拆下之前把HG2520/2620与网络分离。

安全性提示

对于8岁以上的孩童以及生理、心理或智力缺陷的人员、缺乏相关经验和知识的人员，仅可在监督下或者经过设备相关安全使用培训且了解设备可能造成的危险后使用本设备。禁止孩童玩耍本设备。禁止在无监督的情况下由孩童进行清洁和维护。

激光辐射请勿注视射线 = 630~nm - 670~nm 激光器等级 2 < 1mW EN60825-1:2008-05

工作原理

HG Scan PRO 感应物体的表面温度。物体的热辐射由感应仪的传感器进行感应并传送给热风机。为了说明材料的能量辐射特性，可将排放率用作说明值。

排放率越大，材料发出辐射的能力越强。大多数有机材料和表面的排放率约为0.90。金属表面或发光材料的排放率则较低。为了排除错误的感应值，在HG Scan PRO上可对排放率进行设置。

操作元件（图①/图③）

1 透镜	8 温度示值°C、°F或排放率E
2 激光器	9 LOC 功能图标
3 支架	10 空气量图标
4 开/关键	11 空气量设置
5 操作图标	12 示值
6 保存图标
7 存储程序图标/警报公差值/音频信号

安装/拆卸（图 ② /图 ④

HG2620E上的安装和拆卸（图2）

1.关闭HG2620E并于电源分离。
2.拧松防护管上的侧面螺栓并将防护管卸下。随后拿掉盖罩。
3. 将防护管和HG Scan PRO组装在一起。
4. 将带有HG Scan PRO的防护管插接在HG 2620 E上并将侧面螺栓拧紧。
5. 带有HG Scan PRO的HG 2620E待用。在重新取下HG Scan PRO的情况下要将盖罩保存好。

HG2520E的安装和拆卸（图4）

1.关闭HG2520E并于电源分离。
2.拧松防护管上的正面螺栓并将防护管卸下。随后拿掉盖罩。
3. 將 HG Scan PRO 插接到 HG 2520 E上。
4. 随后重新插装上防护管并拧紧正面螺栓。
5.带有HGScanPRO的HG2520E待用。在重新取下HGScanPRO的情况下要将盖罩保存好。

调试

1. 将HG Scan PRO安装到热风机 ② 和 ④ 上。
   2.通过按下ON/OFF（4）接通HGScanPRO。在HGScanPRO工作的过程中，热吹风的显示屏上出现运行图标(5)。通过热吹风的操作元件接通之后，操作HGScanPRO。HGScanPRO具有记忆功能如果它在上次使用时激活了，那么在下一次接通HG2620时自动接通。否则它会保持关闭状态，直到通过按下ON/OFF（4）将其接通为止。

2. 初次接通时，感应仪在出厂交货状态下激活：温度值 = 150^ / 300^, 空气量等级5，警报公差级 = 10^ / 50^, 排放率 = 0.90 音频信号AN（开）

3. 温度和风量取决于材质和需要的处理方式。在不引人注意的位置，请总是先进行检测。

温度感应（图⑤）

感应点与热风机送风管的距离为10cm，感应点尺寸约为2cm（两条激光束的交会点）。减小/增大该距离可能导致结果偏差。
为了获得准确结果，待感应物体须大于感应点。建议待感应物体尺寸至少比感应点大两倍。
HG Scan PRO 无法透过透明表面（例如玻璃）感应表面温度。但 HG Scan PRO 可以感应玻璃的表面温度。

对空气进行导向和（或）根据其长度与感应交会的喷嘴不能与HGScanPRO一起使用。
如果物体闪光，那么可能造成检测结果错误。
为了获得准确结果，必须使HGScanPRO与环境温度相适应。这也适用于测位的变化。
在高温下长时间使用时，会使HGScanPRO发热，从而导致检测结果有变化。

设置

a)设置

可进行以下设置：
直接：

设置温度

通过设置菜单：

空气量：150-600l/min
警报公差级：10/20℃，50/70°F
排放率：0.10-0.99
音频ON/OFF

直接通过操纵杆设置温度额定值。在这时将操纵杆向右或向左移动，以便提高或降低温度额定值。使用空气量按键登录HGScanPRO的设置菜单，在该菜单上可继续进行设置。通过程序按键可调用程序。请阅读与此有关的“程序操作”章节。

1.按下空气量按键可设置空气量。在设置空气量时空气量图标(10)在显示屏上闪烁。将操纵杆向右或向左移动，以便提高或降低空气量。如果不作任何改动直接接受该数值，则通过“2”继续操作。
2.重新按下空气量按键可对排放率进行设置。在设置排放率时字母(8)“E”出现在显示屏上。将操纵杆向右或向左移动，以便提高或降低排放率。请阅读排放率章节，以便进一步了解与此有关的信息。如果不作任何改动直接接受该数值，则通过“3”继续操作。
3.重新按下空气量按键可对警报公差级进行设置。在设置警报公差级时字母(7)“L”出现在显示屏上。将操纵杆向右或向左移动，以便提高或降低警报公差级。请阅读“警报功能”章节，以便进一步了解与此有关的信息。如果不作任何改动直接接受该数值，则通过“4”继续操作。

4.重新按下空气量按键可对音频信号进行设置。在设置音频信号时字母7“A出现在显示屏上。将操纵杆向右或向左移动，以便接通或关闭音频信号。如果不作任何改动直接接受该数值，则通过“5”继续操作。
5.重新按下空气量按键可退出设置菜单。HGScanPRO直接开始温度感应。

b)程序操作
出厂时，针对最常见的工作设置了四种程序。按下程序按键在显示屏上出现表示程序1的数字[7]。继续按下程序按键出现表示程序2-4的数字(7)2-4.再次按动按键可回到正常操作状态。在正常操作状态下在显示屏上不会出现数字(7).
c) 保存功能
可随时更改并保存四项程序的数值。为此，首先按下程序按键，直至显示需要更改的程序。设置所需的额定温度、空气量和排放率。显示屏上的保存图标闪烁表示，所选择的用户程序已更变。按下并按住程序按键，以便将设置保存在所选程序中。保存图标继续闪烁大约2秒。如果保存图标持续亮起，则表示输入值已经保存在程序中。可以在正常操作状态下更改警报公差级和音频信号并且警报公差级和音频信号适用于所有程序。

预设的程序：

程序	1	2	3	4
温度额定值(℃/℉)	80℃/180℉	120℃/250℉	160℃/320℉	250℃/480℉
空气量级	4	5	6	5
排放率	0.95	0.85	0.90	0.94

d) LOC-功能

为了避免不经意间更改已选择的设置，

HG Scan PRO具有锁定更换装置(LOC)功能

为了获知如何才能设置LOC功能，请拨打

[phone] 联系我们的客服。

警报功能

HG Scan PRO配备警报功能，当超出和低于可设置的温度额定值时，将发出警报。可通过音频信号发出声学警报以及通过蓝色和红色LED光圈发出光学警报。当超出或低于设置的温度额定值时，将发出警报。

当绿色的LED光圈亮起时HGScanPRO 的温度与公差范围内的目标值相符。可以 关闭声学警报信号。音频信号的关闭请参 阅“设置”章节。

警报功能表
按°C计的温度额定值偏差
警报公差级	10°C 20°C
红色 LED光圈 & 音频信号	>20°C >40°C
红色 LED光圈	10°C 至 20°C	20°C 至 40°C
绿色 LED光圈	-10°C 至 10°C	-20°C 至 20°C
蓝色 LED光圈	-20°C 至 -10°C	-40°C 至 -20°C
蓝色 LED光圈 & 音频信号	<-20°C < -40°C
按°F计的温度额定值偏差
警报公差级	20°F 40°F
红色 LED光圈 & 音频信号	>40°F >80°F
红色 LED光圈	20 至 40°F	40 至 80°F
绿色 LED光圈	-20 至 20°F	-40 至 40°F
蓝色 LED光圈	-40 至 -20°F	-80 至 -40°F
蓝色 LED光圈 & 音频信号	<-40°F	<-80°F

排放率

为了获得不同材料和表面的准确感应值，可以在HGScanPRO上对排放率进行设置（参见表格）。

在显示屏上显示小数点后面的数值。（十分之一或百分之一）如0.93等于93。

表面	排放率
汽车镀层	0.90-0.95
木材	0.80-0.90
橡胶	0.85-0.95
油漆颜料	0.95
皮革	0.75-0.85
油漆	0.80-0.95
纸、纸板	0.75-0.95
纺织品	0.90
塑料(PVC、PE、PP)	0.85-0.95

排放率表中所提到的排放率均为近似值。表面质量、几何形状或其他参数均可能对感应物体的排放率产生影响。

请从我们的下述网站主页中获取详细的一览表：

www.steinel-professional.de/emissivities（其他语言）

技术参数 HG Scan PRO 2620 E HG Scan PRO2520 E

工作电压: 15V DC

响应时间: 500 ms

光谱: 8-14 μm

排放率: 0,10-0,99

分辨率: 10 °C / 10 °F

工作距离: 10 cm

红外光斑大小: 10:1

工作温度: 0-50 °C / 32-122 °F

工作空气湿度: 10% - 90% RH(相对湿度)

储存温度: -10-60 °C / 14-140 °F

储存空气湿度: <80% RH(相对湿度)

温度感应范围: 0 °C - 300 °C (32 °F - 572 °F)

精度*: 感应值的 ±2 °C / ±3.6 °F 或 ±5 %

重量: 120 g 85 g

尺寸: 99 x 95 x 153 mm 88 x 56.5 x 77 mm

在环境温度约为 25^ C / 77^ F 且遵守与感应物体最佳距离时的精度。

保养和维护

透镜的清洁：

透镜脏污时应使用润湿-柔软的无绒布

（不使用清洁剂）进行清洁。也可使用透镜清洁剂。不得使用酸性、含酒精的溶剂或其他溶剂。

壳体的清洁

可以使用水或温和的清洁剂清洁壳体。

不得使用研磨剂或溶剂。

废弃物回收处理

不得将旧感应器、蓄电池/电池

挪入家庭垃圾、火或水中。应

收集、回收蓄电池/电池，或将

其以环保方式进行回收处理。

一致性声明

本产品符合

-欧共体第2014/30/EG号EMV(电磁兼容性)指令
-欧共体第2011/65/EG号RoHS(危害物质限用)指令
-欧共体第2012/19/EG号WEEE(报废的电子电气设备)指令
