用户手册 530iPT5 HUSQVARNA

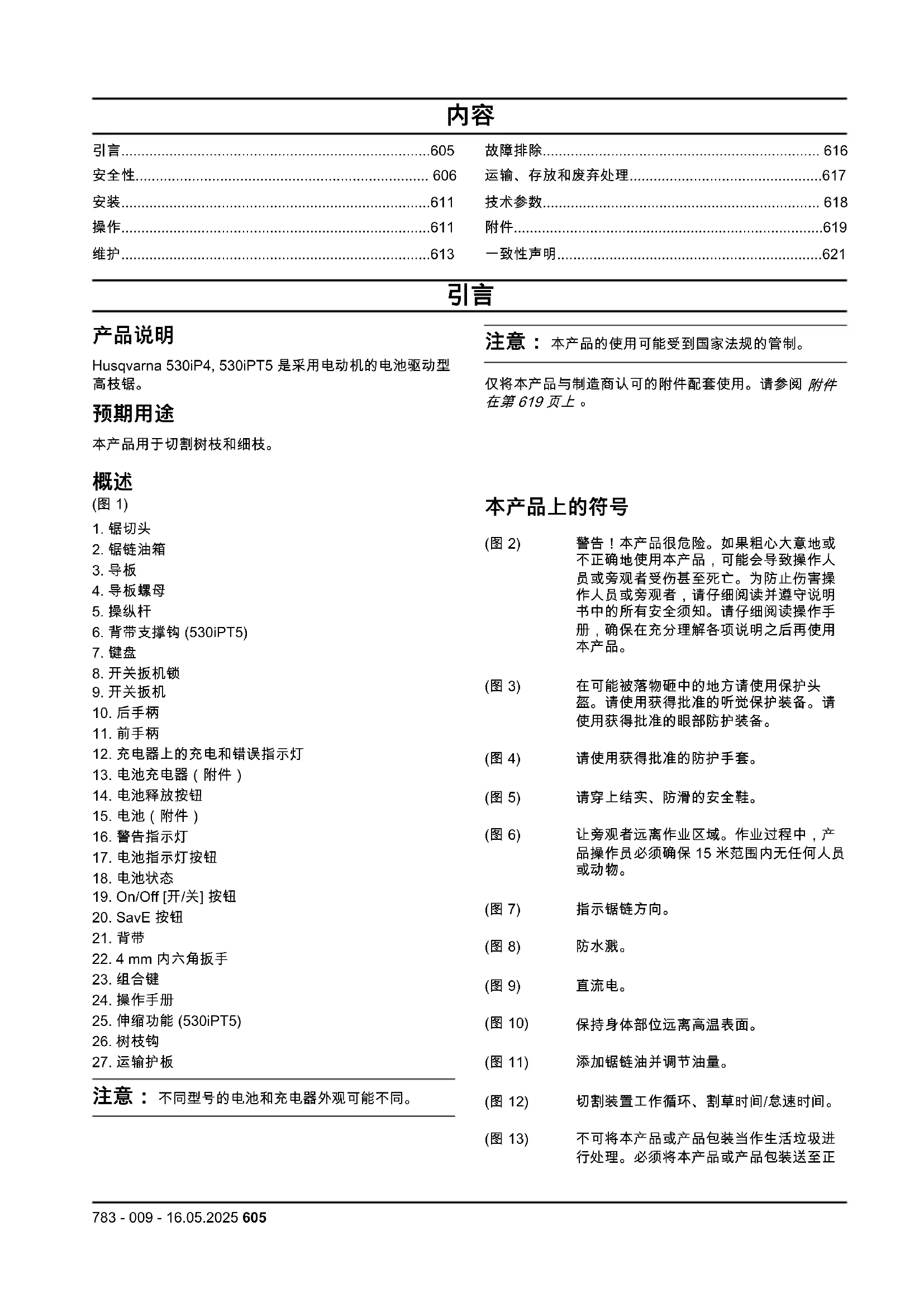

Husqvarna 530iP4, 530iPT5 是采用电动机的电池驱动型

本产品用于切割树枝和细枝。 注意： 本产品的使用可能受到国家法规的管制。 仅将本产品与制造商认可的附件配套使用。请参阅

意： 不同型号的电池和充电器外观可能不同。

(图 2) 警告！本产品很危险。如果粗心大意地或 不正确地使用本产品，可能会导致操作人 员或旁观者受伤甚至死亡。为防止伤害操 作人员或旁观者，请仔细阅读并遵守说明 书中的所有安全须知。请仔细阅读操作手 册，确保在充分理解各项说明之后再使用

(图 3) 在可能被落物砸中的地方请使用保护头 盔。请使用获得批准的听觉保护装备。请 使用获得批准的眼部防护装备。 (图 4) 请使用获得批准的防护手套。 (图 5) 请穿上结实、防滑的安全鞋。 (图 6) 让旁观者远离作业区域。作业过程中，产 品操作员必须确保 15 米范围内无任何人员

(图 10) 保持身体部位远离高温表面。 (图 11) 添加锯链油并调节油量。 (图 12) 切割装置工作循环、割草时间/怠速时间。 (图 13) 不可将本产品或产品包装当作生活垃圾进 行处理。必须将本产品或产品包装送至正

783 - 009 - 16.05.2025 605确的回收站，以便对相关电气和电子设备

进行回收利用。（仅适用于欧洲） (图 14) 维护前请断开电池的连接。 (图 19) 本产品并非电绝缘。如果产品触碰到或接近高压电线，会造成死亡或严重伤害。电流会通过电 弧从一个位置跳到其它位置。电压越高，电流跳变距离越大。电流还可能会通过树枝或其它物 体传播，尤其是潮湿的物体。机器与高压电线和/或其它触及电线的物体之间务必至少保持 10 米的距离。如果您必须要在少于该安全距离的位置作业，请务必与相关的电力公司联系，确保 在作业开始之前关闭电源。 yyyywwxxxx 标牌上显示序列号。yyyy 是生产年 份，ww 是生产周，xxxx 是序列号。 (图 15) 本产品符合适用的 EC 指令。 注意： 有关本产品上的其他符号/标识，请参阅适用于

电池和/或电池充电器上的符号 (图 20) 请将本产品送往回收站以作为电 气和电子设备回收利用。（仅适

(图 17) 仅限在室内使用和存放电池充电器。 (图 18)

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内

警告： 当不遵守手册中的说明可能会给操 作员或周围人员带来伤害或死亡风险时，会

小心： 当不遵守手册中的说明可能会对产 品、其他材料或附近区域造成损坏时，会使

注意： 用于提供特定状况下所需的更多信息。

警告： 请阅读此机器随附的所有安全警 告、说明、图示和规格。

警告中的术语“机器”指的是电力驱动（插电） 机器或电池供电（电池驱动）机器。

• 保持工作区干净、明亮。混乱或黑暗的区域容易引发

• 请勿在存在易燃液体、气体或粉尘等易爆炸物品的环 境中操作机器。机器会产生火花，可能会点燃粉尘或

• 操作机器时请远离儿童和旁人。操作时分心将会造成

• 机器的插头必须与电源插座匹配。切勿以任何方式改 造插头。请勿将任何转接插头与接地的机器一起使 用。 未经改造的插头和匹配的电源插座将减少电击风

• 避免将身体与管道、散热器、炉具和冰箱等接地表面 接触。如果身体接地，则会增加遭受电击的风险。

• 请勿将机器暴露在雨水或潮湿的环境中。机器中进水

• 请勿滥用电源线。切勿使用电线来提携、拖拉产品， 也不要通过拉扯电线来断开机器。请将电源线远离热 源、油液、锋利边缘或活动部件。损坏或缠绕的电源

• 在室外操作机器时，请使用室外专用的延长线。使用 室外专用的电线可降低电击风险。

• 如果无法避免在潮湿的地点操作机器，请使用配有漏 电保护器 (RCD) 的电源。使用 RCD 可降低电击风

• 操作机器时，保持警觉、密切注意正在执行的操作并 根据常识做出合理判断。请勿在疲倦时或服用药剂、 药物或饮酒后使用机器。操作机器时稍有疏忽都可能

• 使用个人防护装备。始终佩戴护眼装备。适合在相应 条件下使用的防尘面罩、防滑安全鞋、安全帽、听觉 保护装备等防护装备可减少人身伤害。

• 防止本产品意外启动。在连接至电源和/或电池组、提 起或携带机器之前，确保开关处于关闭位置。携带机 器时将手指放在开关上或为已打开开关的机器加电有

• 开启机器前，请取下任何调整扳手。如果扳手与机器 的旋转部件相连接，可能会导致人身伤害。

• 请勿伸得过远。时刻注意合适的立足点和身体平衡。 这样在出现意外时可以更好地控制机器。

• 穿着合适的服装。请勿穿宽松的服装或佩戴首饰。保 持头发和衣服远离移动部件。宽松的服装、首饰或长 头发可能会绞入移动部件中。

• 如果提供了用于连接吸尘和集尘装置的设备，请确保 正确连接和使用这些设备。使用集尘装置可减少因灰

• 即使在经常使用之后已熟悉机器，也不要掉以轻心， 不要忽视机器的安全原则。任何疏忽大意都随时可能

• 请勿使机器超负荷运行。请根据具体应用选用正确的 机器。使用正确的机器可确保在符合设计用途的前提 下更好、更安全地完成工作。

• 请勿使用无法通过开关打开和关闭的机器。无法通过 开关进行控制的任何机器都是危险的，必须进行维

• 在对机器进行任何调整、更换附件或存放机器前，请 将插头从电源中拔出并/或将电池组从机器上拆下（如 果可拆卸）。此类预防性安全措施可降低不小心启动

• 请将闲置的机器存放在儿童触碰不到的位置，不得允 许不熟悉机器或这些说明的人操作机器。未经培训的 用户使用机器是非常危险的事情。

• 维护机器和附件。检查是否存在移动部件未对齐或卡 滞、零件破损以及任何其他可能会影响机器操作的情 况。如果机器损坏，请将其修理好后再使用。许多事 故都是因机器维护不良造成的。

• 保持切割工具锋利洁净。使用维护良好、具有锋利切 割刃的切割机时，出现卡滞情况的风险更低，且更易

• 请按照这些说明使用机器、附件和刀头等，同时考虑 工作环境以及要执行的作业。如果将机器用于非设计 用途，可能会造成危险。

• 保持手柄和握紧面干燥、清洁且无油脂。手柄和握紧 面不可打滑，以确保在意外情况下安全地握持和控制

• 只能使用制造商指定的充电器为电池充电。如果将适 合某一类型电池组的充电器用于为其他类型电池组充 电，可能产生失火危险。

只能将机器与专门指定的电池组配合使用。使用任何 其他类型的电池组可能产生伤害和失火风险。

• 当不使用电池组时，使其远离其他金属物体，例如回 形针、硬币、钥匙、钉子、螺钉或其他金属小物品， 以免接通电池端子。电池端子短接到一起可能会引起

• 电池在滥用情况下可能喷出液体，避免接触这些液 体。如果意外接触，请用水冲净。如果液体接触眼 睛，还必须就医。电池喷出的液体可能产生刺激或灼

• 请勿使用损坏或经过改造的电池组或机器。损坏或经 过改造的电池可能会出现意外情况，导致火灾、爆炸

• 请勿将电池组或机器暴露在火中或温度过高的环境 中。电池暴露在火中或超过 130 °C / 265 °F 的温度中

• 请遵循所有充电说明，请勿在说明指定的温度范围之 外为电池组或机器充电。充电不正确或在指定温度范 围外充电可能会损坏电池，并增大失火风险。

• 如果需要保养机器，请联系具备相应资质的维修人员 并仅使用相同的更换零件。这将确保机器的安全。

• 切勿维修损坏的电池组。电池组的维修只能由制造商 或经授权的服务提供商执行。

• 在高枝锯工作过程中，保持身体各部位远离锯链或锯 片。启动高枝锯前，确保锯链或锯片没有接触任何物 体。在操作高枝锯时，瞬间的疏忽可能会导致操作员

• 务必使用双手操作高枝锯。用双手抓住高枝锯，避免

• 为了降低触电死亡的风险，切勿在任何电线附近使用 本高枝锯。触碰电线或者在其附近使用本产品可能会 导致严重伤害或电击致死。

• 只能通过绝缘握持面握住高枝锯，因为锯链或锯片可 能会接触隐藏的电线。锯链或锯片接触“带电”电线可 能会使机器的裸露金属部分“带电”，导致操作员遭受

• 戴好眼部和听力安全防护装置。建议增加手部防护装 备和防滑鞋。适当的防护装备将降低人身伤害的风

• 在头顶上方操作高枝锯时，务必佩戴安全头盔。掉落 的碎屑可能会导致严重的人身伤害。

• 确保双脚站稳，仅当站在地面上时才可操作高枝锯。 打滑或不稳定的表面可能会导致机器失去平衡或失

• 切勿在树木、梯子或任何不稳定的支撑物上操作高枝 锯。以这种方式操作高枝锯可能会导致失去平衡、失

• 确保所有电源线和电缆远离切割区。电源线和电缆可 能会被树木遮挡，并被锯链或锯片意外切割。

• 切勿在不良的天气状况下使用高枝锯，尤其是在有闪 电危险的情况下。这可降低受雷电袭击的风险。

• 切割张紧的树枝时应当心树枝回弹。木质纤维中的张 力释放时，带有弹力的树枝可能会击打到操作员和/或

607• 切割灌木和树苗时应非常小心。细长型材料可能会卡 住锯链或锯片，进而抽向操作员或使操作员失去平

• 在机器关闭的情况下携带高枝锯时，注意不要操作任 何电源开关，并保持身体远离锯链或锯片。正确携带 高枝锯可降低意外接触锯链或锯片的几率。

• 在清除卡住的材料、存放或检修高枝锯时，确保开关 已关闭且所有电池组已取下。在清除卡住的材料或进 行保养时，机器意外启动可能会导致严重的人身伤

• 仅限用于切割木材。不得将高枝锯用于其他用途。例 如：不得将高枝锯用于切割塑料、金属、砖石或非木 质建筑材料。将高枝锯用于非指定用途会导致危险情

反冲的原因和操作员预防措施 当导板前部或尖部接触物体时，或当木材裹住锯链并将其 夹在切口中时，有可能出现反弹现象。在某些情况下，尖 部接触可能造成强烈的反向作用，导板会朝向操作员，向 上向后反冲。沿导板顶部夹住锯链可能会向操作员快速推 回导板。任何一种反作用都有可能会造成链锯失控，进而 导致严重的人身伤害。请勿完全依赖链锯自带的安全装 置。作为链锯使用者，您应采取多项措施来保证切割操作 不会造成事故或人身伤害。反弹是链锯误用和/或操作步 骤或条件不正确造成的，可以采取下列适当措施加以避

• 将大拇指与其他手指环绕链锯手柄将其握紧，身体和 手臂保持正确的姿势，以控制反弹力。采取适当的措 施后，操作员便可以控制反弹力。切勿松开链锯。

• 请勿距离过远，切割高度切勿超过肩膀高度。这有助 于防止意外的尖部接触，能在出现意外时更好地控制

• 只能使用制造商指定的备用导板和锯链。不合适的备 用导板和锯链可能引起锯链断裂和/或反弹。

• 遵从制造商提供的锯链修磨和维护说明。 减小深度规

• 如果粗心大意或使用不当，本产品可能会成为危险的 工具。本产品可能会对操作员或其他人造成严重伤害

• 如果产品因改装偏离了原始规格，那么切勿使用。未 获得制造商的批准，切勿改装产品的任何部分。仅使 用获得制造商批准的零件。维护不当可能导致伤害甚

勿使用已损坏或无法正常工作的产品。按照本手册中 的说明进行安全检查、维护和保养。

慎看护儿童，确保他们不会玩耍本产品。切勿让 儿童或其他未受过使用培训的人员使用或维修本产品 和/或电池。当地法律可能会限制使用者的年龄。

• 将本产品存放在上锁的区域，以防儿童或无关人员擅

• 在任何情况下，未经制造厂的许可，不得修改本产品 的设计。务必使用原厂零件。未经许可擅自改装，或 使用未经批准的附件，可能会对操作员和其他人员造 成严重的伤害甚至死亡。 注意： 本产品的使用可能会受到国家或地方法规的管 制。请遵守指定的法规。

确保 15 米/50 英尺之内无任何人员或动 物靠近。多名操作员在同一区域作业时，应至少保持 15 米的安全距离。否则，存在导致严重人身伤害的风 险。如有人靠近，立即关停产品。摆动产品之前务必 先查看身后，确保安全区内无人。

• 在恶劣天气下工作容易让人疲倦，往往会带来额外风 险。由于恶劣的天气条件会带来额外的风险，所以不 建议在浓雾、大雨、强风、严寒、雷电等天气条件下

• 切勿允许儿童使用或靠近本产品。由于产品容易启 动，儿童如果失于看管，可能会启动机器。这就有可 能造成严重的人员受伤。产品在没有严格看护的情况

• 确保人员、动物或其他物品不会影响您操控本产品， 或者确保其不会接触切割刀片或被切割刀片抛出的松

• 戴有听觉保护装备时，请留意警告信号或呼喊声。一 旦产品停止运行，便取下听觉保护装备。

• 血液循环不佳的人受到过度振动时，可能会导致血液 循环系统或神经受损。如果您因过度振动而引起以下 症状，请咨询医生。例如：麻痹、感觉麻木、发痒、 刺痛、痛楚、体力缺乏、肤色或身体状况发生变化。 这些症状通常出现在手指、双手或手腕上。

• 严禁使用未装合格防护罩的切割附件。安装错误的或 破损的防护罩可能会导致严重的人身伤害。

• 在开始对产品进行任何处理之前，务必先停止产品， 取出电池，并确保切割设备已完全停止。不遵循修磨 说明进行操作将会极大地增加反冲风险。

• 当您遇到任何情况，不知如何继续时，请咨询专家。 联系您的经销商或维修车间。避免任何超出您能力范

• 如果感到疲倦、服用了酒精、毒品、药物或任何可能 影响视力、警惕性、协调能力或判断力的东西，切勿

• 导板端头接触固定物体时，产品可能会猛地甩向一 侧。这种现象称为反冲。反冲力很大，能将本产品和/

783 - 009 - 16.05.2025或操作员推向任何方向，并有可能失去对产品的控

• 如果发生事故时无法求救，请勿使用本产品。

• 保持充分平衡并站稳。确保您可以稳妥地移动和站 立。检查您的周围区域是否存在障碍物（树根、岩 石、树枝、沟渠等），以免造成您突然移动。在倾斜 地面上工作时，要特别小心。

• 务必检查工作区域。移除所有可能被抛出或缠绕切割 刀片的松散物体，如石块、碎玻璃、钉子、钢丝、线

• 切割张紧的树木时应格外当心。在切割前后，张紧树 木有可能重新弹回其正常位置。如果您的站位不正确 或者切割位置不正确，那么树木很有可能会击中您或 产品，使您失去对产品的控制。这两种情况均可能会

• 使用背带支撑产品的重量，以便更容易持拿产品。

• 在移动到新的作业区域之前，先停止产品。无论距离 多远，在携带或运输产品之前都应先安装运输护板。

• 切勿在本产品运转的情况下放下机器，除非放在您明

• 如果在温度低于 -10° 的情况下操作产品，则在开始作 业之前，必须在暖和场所存放产品和电池至少 24 小

• 千万不要站在正在切割的树枝正下方。这可能会造成

• 在架空电力线路附近工作时，请遵守适用的安全规

• 本产品并非电绝缘。如果机器触碰到或接近高压电 线，会造成死亡或严重人身伤害。电流会通过电弧从 一个位置跳到其它位置。电压越高，电流跳变距离越 大。电流还可能会通过树枝或其它物体传播，尤其是 潮湿的物体。产品与高压电线和/或触及电线的物体之 间务必至少保持 10 米/ 33 英尺的距离。如果您必须 要在少于该安全距离的位置作业，请务必与相关的电 力公司联系，确保在作业开始之前关闭电源。

• 切割刀片发生故障，可能增加发生意外的风险。

• 操作产品时务必使用获得批准的个人防护装备。个人 防护装备不能完全避免受伤，但当意外发生时，可降 低伤害程度。请经销商协助您选择正确的防护装备。

• 在有物体掉落风险的地方，请佩戴防护头盔。

• 长期接触噪音会导致听力损伤。通常，电池供电产品 的噪音相对比较小，但低噪音水平结合长时间使用则 可能会导致听力损伤。Husqvarna 如果操作员在一天 中需要长时间连续使用产品，建议佩戴听觉保护设 备。对于频繁及定期使用产品的用户，应定期检查听

告： 听觉保护设备会使用户聆听声 音和警告信号的能力受限。

• 请使用获得批准的眼部防护装备。如果佩戴面罩，必 须同时佩戴获得批准的护目镜。在美国，经批准的护 目镜必须符合 ANSI Z87.1 标准；在欧盟国家/地区， 必须符合 EN 166 标准。

• 使用面罩进行面部防护。面罩无法为双眼提供足够保

• 必要时戴上手套，例如在安装、检查或清洁切割设备

• 穿着高强度纤维制成的衣物。务必穿着结实的长裤和 长袖衣服。切勿穿着容易钩住小树枝和分枝的衣物。 切勿佩戴珠宝，穿着短裤、凉鞋或光脚。确保头发安 全地挽在肩部以上的位置。 (图 23)

• 请勿使用安全装置受损或无法正常工作的产品。

• 定期检查安全装置。请参阅 维护时间表在第 613 页

• 如果安全装置受损或无法正常工作，请联系您的 Husqvarna 保养经销商。

1. 按下 On/Off [开/关] 按钮 (A)。 (图 25)

a) LED (B) 亮起时，表示本产品已启动。 b) LED (B) 熄灭时，表示本产品已关闭。

2. 如果警告指示灯 (C) 亮起或闪烁。请参阅

开关扳机锁用于防止本产品意外操作。向前 (A) 推动开关 扳机锁，然后按下开关扳机锁抵住手柄 (B)，将会释放开 关扳机 (C)。松开手柄后，开关扳机和开关扳机锁均会返 回原位。返回运动由三根独立的弹簧进行控制。 (图 26)

1. 当开关扳机锁处于原位时，确保开关扳机已锁止。

手柄 (B)，并确保释放后其会返回原位。 (图 28)

3. 确保开关扳机和开关扳机锁能自由移动，并且复位弹

6. 松开开关扳机，确保切割附件停止转动并保持静止不

609切割刀片防护罩 切割刀片防护罩可防止松散物体弹向操作员。 检查切割刀片防护罩是否损坏，如果损坏，请进行更换。 仅使用获得批准的切割刀片防护罩。

• 仅使用获得批准的导板/锯链组合和锉削设备。有关说

• 使用或维护锯链时，请戴上防护手套。静止的锯链也

• 使锯齿始终保持正确的锋利度。请遵守相关说明进行 操作并使用建议的锉规。损坏或锋利度不正确的锯链 会增加发生意外的风险。 (图 30)

• 保持正确的深度规设置。请遵守相关说明进行操作并 使用建议的深度规设置。如果深度规设置过大会增加

• 确保锯链具有正确的张紧度。如果锯链未紧靠在导板 上，锯链可能会脱轨。锯链张紧度不正确会导致导 板、锯链和驱动链轮的磨损风险增大。请参阅

• 对切割设备进行定期维护并确保正确润滑。如果锯链 未正确润滑，则导板、锯链和锯链驱动链轮的磨损风

• 只能使用 Husqvarna 批准的电池。请参阅

在第 619 页上 。电池已通过软件进行加密。

• 仅将 Husqvarna 批准的电池用作相关 Husqvarna 产 品的电源。为避免造成伤害，请勿将这些电池作为电

• 存在发生电击的危险。请勿将电池端子连接至钥匙、 硬币、螺钉或其他金属上。这会导致电池短路。

• 使电池远离阳光、热源或明火。电池可能导致烧伤和/

• 如果电池出现泄漏，不要让电池酸液接触到身体或眼 睛。如果接触了电池酸液，请先用大量清水和肥皂清 洗接触部位，然后送医治疗。如有电池酸液入眼，请

搓，先用清水至少冲洗 15 分钟，然后送医治

• 在 -10 °C (14 °F) 至 40 °C (114 °F) 之间的温度下使

• 电池在存放时应远离金属物体，如钉子、螺钉或珠

遵守安全须知，则有发生电击或短路的危险。

• 除了为您提供的电池充电器之外，请勿使用其他充电 器。只能使用 Husqvarna 批准的充电器为 Husqvarna 批准的电池充电。有关说明，请参阅

• 请勿使用已损坏或无法正常工作的电池充电器。

• 切勿用电源线提起电池充电器。要从电源插座断开电 池充电器，请拔出插头。切勿拽拉电源线。

• 让所有电线和延长电线远离水、油和锋利的边沿。确 保电线不会夹在物体之间，例如门、篱笆或类似物体

• 切勿在易燃材料或可能导致腐蚀的材料附近使用电池 充电器。确保未覆盖电池充电器。如果出现冒烟或着 火，拔出电池充电器插头。

• 仅在室内空气流通较好且远离日光的位置为电池充 电。请勿在室外为电池充电。请勿在潮湿条件下为电

• 仅在 5 °C (41 °F) 至 40 °C (104 °F) 之间的温度下使 用电池充电器。在空气流通较好、干燥且远离灰尘的

• 请勿将电池充电器端子连接到金属物体上，否则会使

• 使用获得批准的完好电源插座。确保电池充电器的电 线没有损坏。如果使用了加长电缆，请确保加长电缆

• 在维护前请取出电池，其他情况如检查或装配产品

• 操作人员只能进行本说明书中介绍的维修和保养工 作。更大范围的维修和保养请求助您的保养代理商。

• 切勿用水清洁电池或充电器。强力洗涤剂可能导致塑

783 - 009 - 16.05.2025• 如果您不进行维护，可能会缩短产品的生命周期，并

• 对于所有的保养和维修工作，有必要进行专门的培 训，尤其是有关产品上的安全装置。如果在您维护之 后，本说明书中的检查并未全部获得批准，请求助于 您的保养代理商。我们将保证为您的产品提供专业的

2. 调整导板螺栓上的导板。将导板置于后部位置。将锯

链置于驱动链轮上，使其卡入导板上的槽中。从导板

4. 将导板中的孔与锯链调节销对齐，然后安装离合器

罩。确保驱动链节正确安装在锯链驱动链轮 (B) 上。 确保锯链正确卡入导板内的槽中。用手尽量拧紧导板 螺母。 (图 34)

警告： 将产品设置为关闭，然后在继续之 前取出电池。使用防护手套。

• 使用 2 颗螺丝固定树枝钩。 (图 36)

1. 使用 6 颗螺钉固定防冲击罩。 (图 37)

3. 调节背带的长度，直至背带支撑钩与您的臀部平行。

1. 将充电器连接至具有标牌上所示电压和频率的电源。

2. 将电源插头插在接地插座中。电池充电器上的 LED

注意： 电池温度低于 0 °C (32 °F) 或高于 50°C (122 °F) 时将无法充电。如果温度超过 50 °C/122 °F，则电池 充电器会在电池充电之前冷却电池。

警告： 仅使用本产品随附的 Husqvarna

2. 将电池推入本产品的电池座中。听到卡嗒声表示电池

已卡紧到位。 (图 40) 小心： 如果无法轻松地将电池移入电 池座，则表明安装不正确。这可能导致损

在运行 1 小时后或当电池电量耗尽时加注锯链油。

1. 打开锯切头顶部的锯链油箱盖。 (图 41)

2. 加注 Husqvarna 锯链油。

Husqvarna Connect Husqvarna Connect 是一款可在移动设备上使用的免费 应用程序。Husqvarna Connect 应用程序可为您的 Husqvarna 产品提供扩展功能。

783 - 009 - 16.05.2025 611• 关于帮助、产品零件和保养的信息。

开始使用 Husqvarna Connect

1. 将 Husqvarna Connect 应用程序下载至您的移动设

2. 在 Husqvarna Connect 应用程序中注册。

3. 按照 Husqvarna Connect 应用程序中的说明步骤连接

注意： 并非所有市场都提供 Husqvarna Connect 应用程序下载。欲了解更多信息，请与您的保养代理

注意： 如果这是您第一次使用电池，请为它充电。新 电池仅充有 30% 的电量。

2. 将电池放入电池充电器中。 (图 42)

注意： 不同型号的电池和充电器看起来不一样，

3. 确保电池充电器上的绿色充电灯亮起。这表示电池与

4. 当电池上的所有指示灯亮起时，电池充满电。 (图 43)

意： 有关更多信息，请参阅电池和电池充电器手

1. 检查作业区。清除所有可能飞出的物体。

2. 检查锯链。切勿使用钝化、开裂或已损坏的设备。

4. 检查并确认所有螺母和螺丝都已上紧。

8. 确保手柄和安全功能正常工作。切勿使用有零件缺失

1. 按住 On/Off [开/关] 按钮，直至绿色 LED 指示灯亮

使用 SavE 功能 本产品具有节电功能（SavE）。SavE 功能可降低锯链速 度并使电池的工作时间最长。 注意： SavE 功能不会降低产品的切割功率。

3. 再次按下 SavE 按钮可停用该功能。绿色 LED 会熄

2. 按下 On/Off [开/关] 按钮，直至绿色 LED 指示灯熄

3. 按下电池上的释放按钮，然后取出电池。 (图 46)

警告： 不可站在正在切割的树枝正下方。 这可能会导致人身伤害或死亡。

• 在架空电力线路附近工作时应特别小心。掉落的树枝

• 正确选择自身位置，尽可能保证切割位置与树枝成直 角。 (图 47)

• 较大的树枝请分段进行切割。请注意，掉落的树枝在 触地后可能弹向操作人员。 (图 48)

• 千万不要切割树枝根部的突起部位，因为这样会减缓 树木恢复的速度，并且会增加真菌侵害的危险！ (图 49)

• 在切割期间，可使用切割头部底座上的停止装置提供 支持。这有助于防止切割锯片“跳”到树枝上。 (图 50)

• 先在树枝下方切割出切口，然后再切断整个树枝。这 样可以防止撕扯树皮，因为树皮被撕扯后会减缓树木 的恢复速度，对树木造成永久损伤。切割深度不得超 过树枝厚度的 1/3，以免卡塞。从树枝中拔出切割锯 片时，保持链锯运转，以免锯片卡塞。 (图 51)

• 确保站立位置稳固，以免工作时遇到树枝、石头和大

告： 切勿在不能完全看见切割锯片 的情况下打开开关扳机。 612 783 - 009 - 16.05.2025维护

警告： 在对本产品进行维护之前，请仔细 阅读并充分理解安全须知章节的内容。 警告： 在对本产品进行维护之前，请先拆

警告： 在进行维护前请取出电池。 以下是本产品必要维护事项列表。除了维护计划中规定的 维护外，还要定期请 Husqvarna 保养代理商对产品进行 保养。有关保养间隔时间的信息，请咨询您的 Husqvarna 保养代理商。有关详细信息，请参阅“维护”章

维护 每天 每周 每月 用干布清洁本产品的外部。请勿用水清洁。 X 确保 On/Off [开/关] 按钮工作正常且无损坏。 X 确保开关扳机和开关扳机锁的安全功能正常。 X 确保所有控件工作正常且未受损。 X 保持手柄干燥和清洁。确保手柄上无油和润滑

确保锯链罩未损坏。更换损坏的锯链罩。 X 确保螺丝和螺母均已上紧。 X 清洁油箱盖 X 确保电池上的释放按钮工作正常并可将电池锁

检查并确认电池充电器未受损且功能正常。 X 确保电池未受损。 X 确保电池已充满电。 X 确保电池充电器未损坏。 X 检查所有线缆、接头和连接。确保没有损坏或

清洁锯链罩。 X 检查电池与产品之间的连接。检查电池与充电

确保锯切头未损坏。更换损坏的锯切头。 必须由认可的 Husqvarna 经销商对锯切头进行所有维修工作。 检查锯链驱动链轮是否磨损。 在大约 100 个工作小时数后或根据需要更频繁地更换锯链驱动链轮。

2. 检查电池充电器是否受损，例如出现裂纹。

3. 确保电池充电器的连接线未受损且内部无裂纹。

1. 确保铆钉与链节没有裂缝。 (图 52)

3. 将现有锯链与新锯链进行比较，以检查铆钉与链节是

4. 如果锯链出现上述任何一种问题，请将其更换。

5. 当切割齿磨损至长度仅剩 4 毫米（0.16 英寸）时，请

2. 如果锯链驱动链轮磨损并且会从电动机轴的一侧移动

1. 确保油道未堵塞。必要时进行清洁。 (图 55)

2. 检查导板边缘是否有毛刺。用锉刀去除毛刺。 (图 56)

4. 检查导板槽是否磨损。必要时请更换导板。 (图 58)

5. 检查导板顶端是否粗糙或磨损严重。 (图 59)

6. 确保导板顶端链轮转动自如，并且导板顶端链轮内的

润滑孔未堵塞。必要时进行清洁与润滑。 (图 60)

7. 每日转动导板，以延长其使用寿命。 (图 61)

告： 使用或维护锯链时，请戴上防护手 套。静止的锯链也可能导致伤害。 使用 Husqvarna 推荐的导板和锯链组合更换磨损或损坏 的导板或锯链。这对于确保产品的安全功能是非常必要 的。要查看我们推荐的备用导板和锯链组合列表，请参阅 附件在第 619 页上

• 导板长度，in/cm。有关导板长度的信息通常可以在导

• 导板顶端链轮上的齿数 (T)。 (图 63)

• 锯链节距 (in)，即锯链驱动链节的间距，必须与导板 顶端驱动链轮齿与驱动链轮之间的距离一致。 (图 64)

• 导板槽宽度 (in/mm)。导板槽宽度必须与锯链驱动链

• 锯链油孔与锯链张紧器孔。导板必须与产品匹配。 (图 67)

• 驱动链节宽度 (mm/in) (图 68) 有关如何磨利切割齿的一般信息 请勿使用钝化的锯链。当锯链钝化时，您必须施加更大的 压力才能使导板穿过木头。如果锯链严重钝化，则不会出

锋利的锯链会很容易地穿过木头，产生的小木片会长且

切割齿 (A) 和深度规 (B) 共同构成锯链的切割部分，即锯 齿。两者之间的高度差决定切割深度（深度规设置）。 (图 69) 磨利切割齿时，需要考虑以下因素：

(图 73) 如果不使用适合的设备，则很难正确磨利锯链。使用建议 的锉规。这将有助于保持最大锯切性能并将反冲危险降至

1. 用圆锉和锉规磨利切割齿。 (图 74)

2. 确保锯链具有正确的张紧度。张紧度不正确的锯链会

615 页上 以了解有关说明。 (图 75)

3. 从切割齿内侧向外移出锉刀。在拉回行程中减小压

783 - 009 - 16.05.20254. 先清除一侧所有锯齿上的锉屑。

6. 清除锉屑时，确保所有锯齿长度相同。

7. 当切割齿长度缩短至 4 mm (0.16") 时，表明锯链已磨

损。更换锯链。 (图 53) 有关如何调整深度规设置的一般信息 磨利切割齿 (A) 时，深度规设置 (C) 会减小。为保持最大 锯切性能，您必须清除深度规 (B) 上的锉屑以获得推荐的 深度规设置。有关如何获得正确的锯链深度规设置的说

(图 77) 警告： 如果深度规设置过大，那么发生反

在调整深度规设置或磨利切割齿之前，请参阅

在第 614 页上 以了解相关说明。建议您每磨利切割齿三 次之后调整一次深度规设置。 注意： 该建议仅适用于切割齿长度未减少太多的情

我们建议您使用我们的深度规工具以获得正确的深度规设

1. 用扁锉和深度规工具来调整深度规设置。请仅使用建

议的深度规工具来获得正确的深度规设置与深度规斜

意： 有关如何使用工具的更多信息，请查看深

3. 使用扁锉将从深度规工具中凸出的深度规尖端锉除。

意： 如果您沿深度规工具拉动锉刀时感觉不到 阻力，则表示深度规设置正确。

警告： 张紧度不正确的锯链可能会从导板 上脱落，从而导致严重伤害或死亡。 使用锯链时，它会变得更长。定期调整锯链。

1. 松开用于固定离合器罩/链条制动的轮杆螺母。使用扳

3. 提起导板前部，转动锯链张紧调节螺钉。使用扳手。

5. 用扳手拧紧导板螺母，同时提起导板前部。 (图 82)

6. 确保可以用手轻松地转动锯链，并且锯链不会从导板

警告： 如果对切割设备润滑不当，可能导 致锯链卡住，从而造成严重的甚至是致命的

警告： 如果切割设备润滑不佳，可能导致 锯链卡住，从而造成严重的甚至是致命的伤

• 锯链油必须能够很好地附着在锯链上，并且无论是炎 热的夏季还是寒冷的冬季均能够保持其流动特性。

• 我们已经开发出一种基于植物油并且可生物降解的最 佳锯链油。我们建议使用我们自产的锯链油，确保最 大限度延长锯链使用寿命以及减小对环境的破坏程

• 如果买不到我们自产的锯链油，则建议使用标准锯链

• 若某些区域无法获得专用于锯链润滑的机油，可使用 一般 EP 90 变速箱油。

• 不得使用废油！这会对您自身、机器以及环境产生危

约 20 厘米（8 英寸）以外的浅色表面。以 75% 油门 运行 1 分钟之后，您将会看到在浅色表面上有一条醒 目的油线。 (图 84) 检查润滑系统是否不工作

1. 检查导板内的油道是否堵塞。必要时清洁。 (图 85)

2. 检查齿轮箱内的油道是否干净。必要时清洁。

3. 检查导板顶端链轮能否自由转动。如果在进行上述检

查之后锯链润滑系统依旧不工作，请与保养厂联系。 (图 86)

1. 拧下固定离合器罩的导板螺母 (A)。

6156. 拆下锯链驱动链轮 (F)。 (图 87)

2. 用干布清洁电池和电池充电器。保持电池导槽清洁。

3. 使用之前，确保电池上的端子和电池充电器保持清

问题 可能的故障 可能的解决方案 绿色启动 LED 闪烁。 电池电压低。 给电池充电。

过载。 切割附件卡住。按下 On/Off [开/关] 按钮，将 产品设置为 Off [关]。拆下电池。清除切割锯 片上的多余材料。松开锯链。 偏离工作温度。 让本产品冷却。 同时按下开关扳机和 On/Off [开/关] 按钮。 松开开关扳机并按下 On/Off [开/关] 按钮。 产品不能启动。 电池接头变脏。 使用压缩空气或软刷清洁电池接头。 红色错误 LED 亮起。 需要对本产品进行维修。 请联系保养代理商。

电池错误指示灯闪烁。 电池电量耗尽。 给电池充电。 高工作负载，但电池温度极低。 给电池加热。例如，将电池移入室内 或低速运行，直到电池变热。 电池不工作。电池工作范围已达到极

电池温度指示灯亮起。 电池温度过低或过高，以至无法使

在 -10°C (14°F) 至 40°C (104°F) 之间 的环境温度下存放电池。当电池达到 合适温度后，即可再次使用。 电池温度指示灯闪烁。 电池温度接近其限值。 降低速度和（或）工作负载。在 +10°C (50°F) 至 +30°C (86°F) 之间的 最适温度下存放电池，以获得理想性

其他电池型号的故障排除步骤可能不同。有关如何使用电池的信息，请参阅电池的操作手册。只能使用 Husqvarna 批准的电池。 616 783 - 009 - 16.05.2025电池在充电器中时，电池温度指示灯

使电池冷却或将其移至室内使其升 温。当电池达到合适温度后，即可再 次充电。确保在 5°C (41°F) 至 40°C (104°F) 之间的环境温度下使用充电 器。使充电器远离阳光照射。如果问 题仍然存在，请联系您的经销商。 电池错误指示灯亮起。 电池有严重错误。 请联系您的经销商。

症状 可能的故障 可能的步骤 充电器上的充电指示灯呈黄色。 电池错误指示灯闪烁，或者电池

如果电池温度过高，请将其连接至充电器。充电器的内置 风扇可降低电池温度。当电池达到建议温度时，可自动开

如果电池温度过低，请将其移入室内。当电池达到建议温

请遵守操作温度范围，请参阅电池充电器的操作手册。使 充电器远离阳光照射。如果问题仍然存在，请联系您的经

充电器上的充电指示灯呈黄色。 电池上的电池错误指示灯亮起。 电池有严重错误。 请联系您的经销商。 充电器上的充电指示灯呈红色。

注意： 温度变化可能造成机油箱中形成压力，最终导 致暂时性的机油泄露。请遵守存放说明。

• 清洁本产品，并排空机油箱，然后再进行存放。

• 存放时，请将产品置于水平位置，或导板朝下悬挂产

• 请遵守商业运输在包装和标签方面的特殊要求，包括 由第三方、运输代理等进行的商业运输。

• 在运送产品前，请与经过危险品专门培训的人员沟 通。请遵守所有适用的国家法规。

• 在将电池放入包装中时，用胶带遮住裸露的触点。将 电池牢牢固定在包装中，以防移动。

• 不要将电池存放在容易积聚静电的区域。严禁将电池

• 电池存放温度应介于 5 °C (41 °F) 和 25 °C (77 °F) 之

• 电池充电器存放温度应介于 5 °C (41 °F) 到 45 °C (113 °F) 之间，并避免阳光直射。

• 在进行长期存储之前，将电池充电至 30% 至 50%。

• 在存储期间使电池远离电池充电器。请勿使儿童和其 他未获批准人员接触设备。将设备存放于可以锁闭的

• 在产品上使用运输护板，以防止产品在运输和存储期

其他充电器型号的故障排除步骤可能不同。有关如何使用充电器的信息，请参阅充电器的操作手册。只能使用 Husqvarna 批准的充电器。

783 - 009 - 16.05.2025 617弃置

该符号表示该产品不属于生活垃圾。请通过您当地的电气 电子设备收集系统进行回收。这有助于妥善管理报废设 备。请联系当地主管部门、生活垃圾服务部门、您的经销 商或零售商获取相关信息。由于可能存在有害物质，不当 处置可能会对环境和人类健康造成潜在的负面影响。 注意： 产品或产品包装上显示有该符号。

电机类型 BLDC（无刷型）36 V 锯链速度，m/s (1/4) 18 18 机油箱容量，L / cm

重量不含电池、切割附件、切割附件护盖、背带且油箱为空，单位为

根据 EN 62841-1 测得的操作员耳旁等效声压级最小值/最大值，单位 为 dB(A)：

根据 EN 62841-1 测得的手柄等效振级 (a hveq )，m/s

标有 IPX4 的 Husqvarna 手持式电池产品均符合以下产品认证等级要求

机器声功率级的报告数据中具有一个 2 dB (A) 的典型统计离差（标准偏差）。

机器声压级的报告数据中具有一个 1 dB (A) 的典型统计离差（标准偏差）。

的典型统计离差（标准偏差）。 618 783 - 009 - 16.05.2025RoHS 表 - 高枝锯

O：表示组件的所有均质材料中有害物质的含量不超过国家标准关于电气和电子产品中限制使用有害物质的要求。 X：表示组件中至少一种均质材料的有害物质含量超过国家标准关于电气和电子产品中限制使用有害物质的要求。 注意： 上述未列出的组件表明，有害物质的含量不超过国家标准关于电气和电子产品中限制使用有害物质的要求。

仅使用本产品的原装 BLi。 电池 BLi200 40-B220X 类型 锂离子电池 锂离子电池 电池容量，Ah 5.2 6.0 标称电压，V 36 36 重量 (kg / lb) 1.3 / 2.8 1.4 / 3.1

长度 (in) 节距，英寸 量规 (mm) 类型 长度，驱动链节（编

使用建议的锉规以获得正确的锉削角度。我们建议您始终 使用建议的锉规来恢复锯链的锋利度。 如果不清楚您的产品上配备哪款锯链，请咨询您的保养代

(图 88) (图 89) (图 90) (图 91) (图 92) (图 93) (图 94) (图 95) 毫米/英寸 毫米/英寸 37 4.0 / 5/32 80° 30° 0° 0.65/0.025 5056981-03 5806875-01 S93G 4.0 / 5/32 60° 30° 0° 0.65/0.025 不适用 5966389-02 620 783 - 009 - 16.05.2025一致性声明

我们 Husqvarna AB（地址：SE-561 82 Huskvarna， Sweden，电话：+46-36-146500）谨此声明，本产品： 描述 电池驱动款高枝锯

Husqvarna 类型/型号 530iP4, 530iPT5 标识 2025 及以后的序列号 完全符合以下欧盟指令和法规的要求，我们对此负有唯一

2006/42/EC “关于机械” 2014/30/EU “关于电磁兼容性” 2011/65/EU “关于限制使用有害物质” 并适用以下标准和/或技术规格：EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018。 认证机构：0404, Svensk Maskinprovning AB，Box 4053, SE-904 03 Umeå, Sweden 已按照机械指令 (2006/42/EC) 第 12 条第 3b 款完成了 EC 型式检验。证 书编号：0404/19/2530。 有关噪音排放的信息，请参阅 技术参数在第 618 页上
