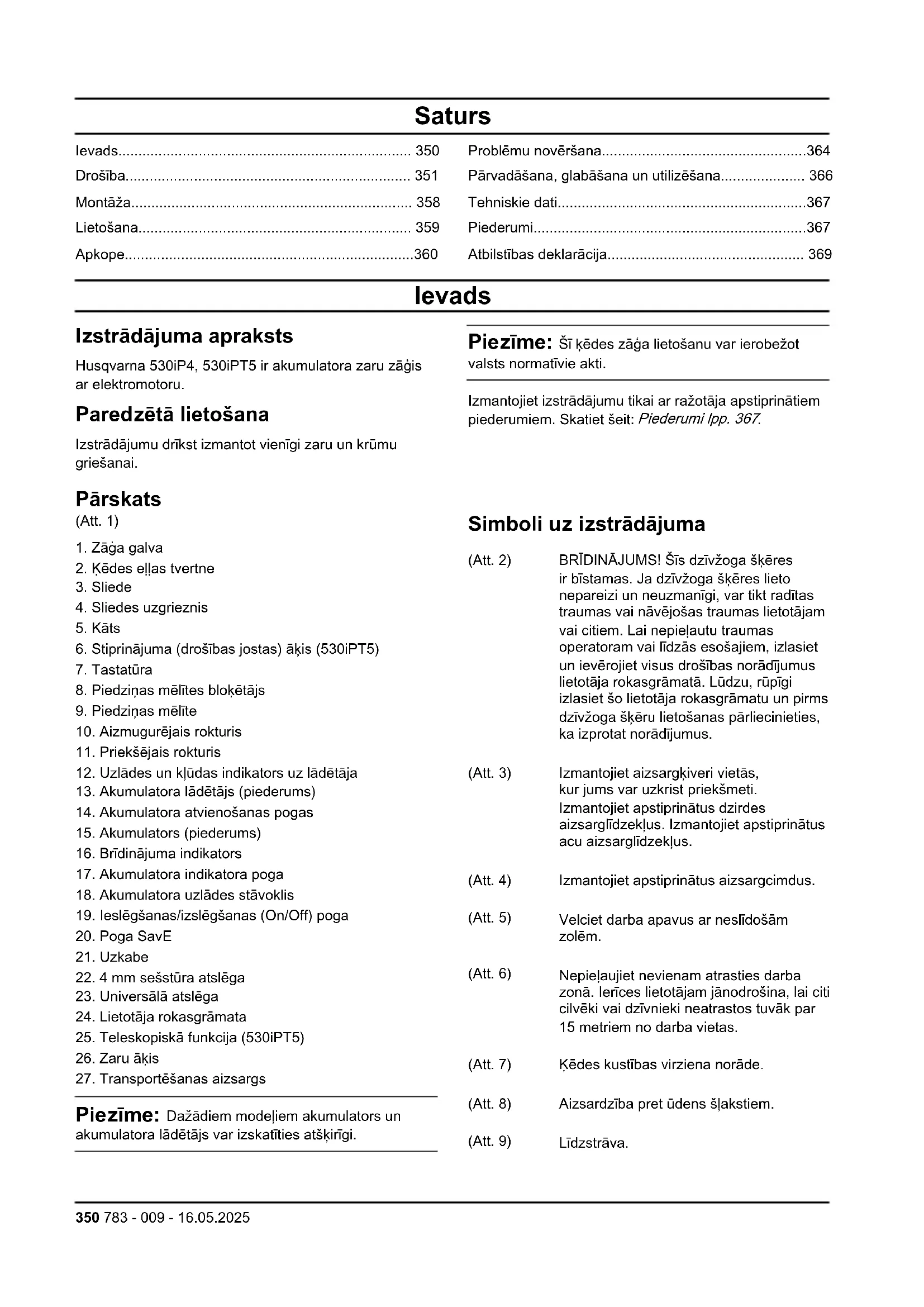

LIETOŠANAS INSTRUKCIJA 530iPT5 HUSQVARNA

6. Stiprinājuma (drošības jostas) āķis (530iPT5)

8. Piedziņas mēlītes bloķētājs

11. Priekšējais rokturis

12. Uzlādes un kļūdas indikators uz lādētāja

13. Akumulatora lādētājs (piederums)

16. Brīdinājuma indikators

17. Akumulatora indikatora poga

18. Akumulatora uzlādes stāvoklis

19. Ieslēgšanas/izslēgšanas (On/Off) poga

22. 4 mm sešstūra atslēga

23. Universālā atslēga

24. Lietotāja rokasgrāmata

27. Transportēšanas aizsargs

Piezīme: Dažādiem modeļiem akumulators un akumulatora lādētājs var izskatīties atšķirīgi. Simboli uz izstrādājuma (Att. 2) BRĪDINĀJUMS! Šīs dzīvžoga šķēres ir bīstamas. Ja dzīvžoga šķēres lieto nepareizi un neuzmanīgi, var tikt radītas traumas vai nāvējošas traumas lietotājam vai citiem. Lai nepieļautu traumas operatoram vai līdzās esošajiem, izlasiet un ievērojiet visus drošības norādījumus lietotāja rokasgrāmatā. Lūdzu, rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms dzīvžoga šķēru lietošanas pārliecinieties, ka izprotat norādījumus. (Att. 3) Izmantojiet aizsargķiveri vietās, kur jums var uzkrist priekšmeti. Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Izmantojiet apstiprinātus acu aizsarglīdzekļus. (Att. 4) Izmantojiet apstiprinātus aizsargcimdus. (Att. 5) Velciet darba apavus ar neslīdošām zolēm. (Att. 6) Nepieļaujiet nevienam atrasties darba zonā. Ierīces lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos tuvāk par 15 metriem no darba vietas. (Att. 7) Ķēdes kustības virziena norāde. (Att. 8) Aizsardzība pret ūdens šļakstiem. (Att. 9) Līdzstrāva. 350 783 - 009 - 16.05.2025(Att. 10) Raugieties, lai ķermeņa daļas neatrastos karstu virsmu tuvumā. (Att. 11) Ķēdes eļļas uzpilde un eļļas plūsmas regulēšana (Att. 12) Pļaušanas bloka darbības cikls, darbības laiks/dīkstāve. (Att. 13) Izstrādājumu vai iepakojumu nedrīkst izmest sadzīves atkritumos. Izstrādājums un tā iepakojums ir jānosūta uz atbilstošo elektrisko un elektronisko ierīču pārstrādes vietu. (Attiecas vienīgi uz Eiropu) (Att. 14) Pirms tehniskās apkopes atvienojiet akumulatoru. (Att. 19) Šī ierīce nav elektriski izolēta. Ja izstrādājums saskaras ar augstsprieguma elektropārvades līnijām vai nonāk to tuvumā, tas var radīt smagas vai nāvējošas traumas. Elektrība no viena punkta uz otru var tikt pārvadīta ar elektrisko loku. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrību var pārvadīt arī zari un citi priekšmeti, it īpaši, ja tie ir mitri. Nekad netuviniet ierīci tuvāk par 10 m no augstsprieguma līnijām un/vai priekšmetiem, kas tām pieskaras. Ja nepieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbildīgo elektroapgādes uzņēmumu un pārliecinieties, ka barošana ir atslēgta. yyyywwxxxx Datu plāksnītē ir norādīts sērijas nu- murs. yyyy ir ražošanas gads, ww ir ražošanas nedēļa, xxxx ir kārtas nu- murs. (Att. 15) Izstrādājums atbilst spēkā esošo EK direktīvu prasībām. Piezīme: Pārējie uz izstrādājuma norādītie simboli/ norādes atbilst atsevišķu reģionu sertifikācijas prasībām. Simboli uz akumulatora un/vai akumulatora lādētāja (Att. 20) Utilizējiet šo izstrādājumu elek- trisko un elektronisko ierīču pārstrādes uzņēmumā. (Attie- cas vienīgi uz Eiropu) (Att. 16) Bezatteices transformators. (Att. 17) Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās. (Att. 18) Dubultā izolācija. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgie drošības norādījumi elektroinstrumentiem BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet ilustrācijas un tehniskos datus, kas iekļauti šī trimera komplektā. Turpmāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas

783 - 009 - 16.05.2025 351triecienu, aizdegšanos un/vai smagas

traumas. Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām. Piezīme: Brīdinājumos izmantotais termins “mašīna” attiecas uz elektroierīci ar elektrotīkla barošanu (ar kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabeļa). Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgas un neapgaismotas darba vietas var izraisīt negadījumu.

• Nedarbiniet mašīnas sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā.Mašīnas rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

• Mašīnas lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt vadību. Elektrodrošība

• Mašīnas kontaktspraudņiem jāatbilst kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! Iezemētām mašīnām nedrīkst izmantot nekādus pārejas spraudņus. Oriģināli kontaktspraudņi un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.

• Nepieļaujiet ķermeņa saskari ar zemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks.

• Nepakļaujiet mašīnas lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis mašīnā, palielina elektriskās strāvas trieciena risku.

• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli mašīnas pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies kabeļi paaugstina elektriskās strāvas trieciena risku.

• Lietojot mašīnu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.

• Ja mašīna jālieto mitrumā, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks. Individuālā aizsardzība

• Lietojot ierīci, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet ierīci, kad esat noguris, narkotiku, alkohola vai zāļu iespaidā . Pat neliela neuzmanība, izmantojot ierīci, var radīt smagu traumu.

• Lietojiet individuālos aizsarglīdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, ķiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

• Nepieļaujiet nejaušu ieslēgšanu. Pirms pievienojat ierīci barošanas avotam un/vai akumulatoram, paceļot vai pārnēsājot to, pārliecinieties, ka ierīce ir izslēgta. Ierīču pārnēsāšana, turot pirkstu uz slēdža, vai mašīnu pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.

• Pirms ierīces ieslēgšanas noņemiet visas regulēšanas atslēgas vai uzgriežņu atslēgas. Uz ierīces rotējošajās daļas atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt ierīci negaidītās situācijās.

• Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Nepieļaujiet matu un apģērba saskari ar kustīgajām daļām. Vaļīgas drēbes, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūces ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek izmantotas pareizi. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.

• Vienmēr ievērojiet ierīces drošas izmantošanas principus un neignorējiet tos pat, ja bieži izmantojat ierīci un esat labi apguvuši tās lietošanu. Neuzmanīga rīcība vienā acumirklī var radīt smagas traumas. Kāta zāģa lietošana un kopšana

• Nepielieciet kāta zāģim spēku. Izmantojiet konkrētajam darbam piemērotu kāta zāģi. Ar piemērotu kāta zāģi varēsiet labāk un drošāk strādāt norādītajā veiktspējas diapazonā.

• Nelietojiet kāta zāģi, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Ierīce, kuru nevar vadīt, izmantojot slēdzi, rada apdraudējumu un tā jāremontē.

• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai ierīces novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šie pasākumi palīdz novērst kāta zāģa nejaušu ieslēgšanu.

• Ja kāta zāģi neizmantojat, novietojiet to bērniem nepieejamā vietā un neļaujiet to lietot tiem, kas nepārzina kāta zāģa lietošanu vai šeit sniegtos norādījumus. Kāta zāģis kļūst par apdraudējumu, ja to izmanto neapmācīti lietotāji.

• Veiciet kāta zāģa un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu salāgojumu un

783 - 009 - 16.05.2025ķeršanos, bojājumus un jebkādu citu stāvokli,

kas var ietekmēt kāta zāģa darbību. Ja kāta zāģis ir bojāts, pirms lietošanas saremontējiet to. Daudzu nelaimes gadījumu iemesls ir slikti uzturētas ierīces.

• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturētas griešanas ierīces ar asiem asmeņiem retāk saliecas, un tās ir vieglāk vadīt.

• Lietojiet kāta zāģi, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstākļus un veicamos uzdevumus. Kāta zāģa lietošana mērķiem, kuriem tas nav paredzēta, var radīt bīstamas situācijas.

• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt eļļas un smērvielas. Slideni rokturi un turēšanas virsmas traucē drošu kāta zāģa lietošanu un vadību negaidītās situācijās. Akumulatora apgaismojuma sistēmas lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var kļūt ugunsbīstams, lietojot to cita veida akumulatora blokam.

• Izmantojiet dzīvžoga šķērēs tikai paredzētos akumulatorus. Jebkura cita akumulatora bloka lietošana var radīt traumas un aizdegšanās risku.

• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spaiļu savienošana var radīt apdegumus vai aizdegšanos.

• Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No akumulatora iztecējis šķidrums var radīt kairinājumu vai apdegumus.

• Nelietojiet bojātu vai pārveidotu akumulatoru vai apgaismojuma sistēmu. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, sprādzienu vai traumu gūšanas risku.

• Nepakļaujiet akumulatoru vai dzīvžoga šķēres uguns vai augstas temperatūras ietekmei. Ja pakļausiet dzīvžoga šķēres uguns vai tādas temperatūras iedarbībai, kas pārsniedz 130 °C (265 °F), var notikt sprādziens.

• Ievērojiet visus norādījumus par akumulatora uzlādi un nekādā gadījumā neuzlādējiet akumulatoru vai apgaismojuma sistēmu ārpus lietošanas rokasgrāmatā norādītā temperatūras diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt aizdegšanās risku. Apkope

• Uzticiet mašīnas apkopi tikai kvalificētam remontdarbu speciālistam, kas izmanto oriģinālas rezerves daļas. Tādējādi tiks garantēta mašīnas droša izmantošana.

• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes pakalpojumu nodrošinātājs. Teleskopiskā zaru zāģa drošības brīdinājumi:

• Turieties drošā attālumā no zāģa ķēdes vai zāģa asmens, kad teleskopiskais zaru zāģis darbojas. Pirms iedarbināt teleskopisko zaru zāģi, pārliecinieties, ka zāģa ķēde vai zāģa asmens nekam nepieskaras. Pat brīdis neuzmanības, izmantojot teleskopisko zaru zāģi, var radīt smagu traumu jums un citiem.

• Izmantojot teleskopisko zaru zāģi, vienmēr turiet to ar abām rokām. Turiet teleskopisko zaru zāģi ar abām rokām, lai nezaudētu tā vadību.

• Lai mazinātu nāvējošas elektrotraumas risku, nelietojiet teleskopisko zaru zāģi elektropārvades līniju tuvumā. Saskare ar elektropārvades līnijām vai zaru zāģa izmantošana to tuvumā var radīt smagas traumas vai nāvējošu elektrotraumu.

• Turiet teleskopisko zaru zāģi tikai aiz izolētās rokturu virsmas, jo zāģa ķēde vai asmens var saskarties ar slēptiem vadiem. Zāģa ķēdes vai zāģa asmeņi, saskaroties ar zem sprieguma esošu vadu, var pārvadīt spriegumu uz ierīces neizolētajām metāla daļām, saskarē ar kurām var rasties elektrotrauma.

• Izmantojiet acu un ausu aizsarglīdzekļus. Ieteicams izmantot papildu aizsargaprīkojumu rokām un neslīdošus apavus. Atbilstoši aizsarglīdzekļi samazinās traumas gūšanas risku.

• Strādājot ar teleskopisko zaru zāģi augstumā, vienmēr izmantojiet galvas aizsarglīdzekļus. Izsviesti gruži var radīt smagas traumas.

• Vienmēr stāviet stabili un lietojiet teleskopisko zaru zāģi tikai tad, ja atrodaties uz nekustīgas, drošas un līdzenas virsmas. Uz slidenas vai nestabilas virsmas var zaudēt līdzsvaru vai ierīces vadību.

• Neizmantojiet teleskopisko zaru zāģi, atrodoties kokā, uz kāpnēm, jumta vai uz citas nestabilas pamatnes. Pretējā gadījumā var zaudēt līdzsvaru, zaudēt vadību un gūt traumas.

• Nodrošiniet, lai barošanas kabeļi un kabeļi neatrastos griešanas vietas tuvumā. Barošanas kabeļi vai kabeļi var būt grūti saskatāmi kokos, un tos var nejauši sagriezt zāģa ķēde vai zāģa asmens.

• Nelietojiet teleskopisko zaru zāģi sliktos laikapstākļos, it īpaši, ja ir iespējams negaiss. Tas palielina risku, ka jums varētu iespert zibens.

• Zāģējot nospriegotu zaru, esiet uzmanīgi, jo tas var atlēkt atpakaļ savā sākotnējā stāvoklī.

783 - 009 - 16.05.2025

353Kad koka šķiedras ir atbrīvotas, saspiestais zars var atlēkt un atsisties pret operatoru un/vai izsist teleskopisko zaru zāģi no rokām.

• Esiet īpaši piesardzīgi, zāģējot krūmus un jaunos kociņus. Tievākie zari var ieķerties zāģa ķēdē vai zāģa asmenī un atlēkt atpakaļ jūsu virzienā, vai likt jums zaudēt līdzsvaru.

• Pārnēsājot teleskopisko zaru zāģi, kad ierīce ir izslēgta, uzmanieties, lai neieslēgtu barošanas slēdzi, un netuviniet zāģa ķēdi vai zāģa asmeni ķermenim. Atbilstoša teleskopiskā zaru zāģa lietošana mazinās iespējamo risku nejauši saskarties ar zāģa ķēdi vai zāģa asmeni.

• Pārvadājot vai uzglabājot teleskopisko zaru zāģi, vienmēr uzlieciet sliedes vai zāģa asmens pārsegu. Atbilstoša teleskopiskā zaru zāģa lietošana mazinās iespējamo risku nejauši saskarties ar zāģa ķēdi vai zāģa asmeni.

• Pirms izņemat iestrēgušu materiālu, uzglabājat vai apkopjat teleskopisko zaru zāģi, pārliecinieties, ka slēdzis ir izslēgts un akumulatori ir izņemti. Ja ierīce sāk negaidīti darboties, kad izņemat iestrēgušu materiālu vai veicat apkopi, var tikt gūta smaga trauma.

• Zāģējiet tikai koksni. Neizmantojiet teleskopisko zaru zāģi tam neparedzētos nolūkos. Piemēram, neizmantojiet teleskopisko zaru zāģi, lai zāģētu plastmasu, metālu, mūri vai būvmateriālus, kas nav izgatavoti no koka. Teleskopiskā zaru zāģa izmantošana tādiem mērķiem, kādiem tas nav paredzēts, var radīt bīstamas situācijas. Atsitiena cēloņi un operatora izvairīšanās no tā Atsitiens var rasties, kad virzītājsliedes priekšgals vai gals saskaras ar kādu priekšmetu, vai kad iezāģējums kokā aizveras un iespiež zāģa ķēdi. Saskaršanās ar sliedes galu dažos gadījumos var izraisīt pēkšņu pretēji vērstu reakciju, atsitienā strauji virzot virzītājsliedi augšup un operatora virzienā. Zāģa ķēdes iespiešana virzītājsliedes augšējā galā var strauji virzīt virzītājsliedi atpakaļ operatora virzienā. Jebkuras šādas reakcijas rezultātā jūs varat zaudēt kontroli pār zāģi, un gūt nopietnas traumas. Nepaļaujieties tikai uz drošības ierīcēm, ar kurām aprīkots zāģis. Kā ķēdes zāģa lietotājam jums ir jāveic vairākas darbības, lai zāģēšanas darbu laikā nepieļautu negadījumus vai traumas. Atsitiens ir ķēdes zāģa nepareizas lietošanas un/vai nepareizu ekspluatācijas procedūru vai ekspluatācijas apstākļu sekas un to var nepieļaut, veicot tālāk aprakstītos atbilstošos piesardzības pasākumus.

• Turiet ķēdes zāģi stingrā tvērienā, ar īkšķiem un pārējiem pirkstiem aptverot ķēdes zāģa rokturus, turiet ar abām rokām un ieņemiet tādu stāju un roku pozīciju, lai varētu pretoties atsitiena spēkam. Operators var kontrolēt atsitiena spēkus, ja ir veikti atbilstoši piesardzības pasākumi. Neatlaidiet ķēdes zāģi.

• Nesniedzieties pārāk augstu un nezāģējiet virs plecu augstuma. Tas palīdzēs izvairīties no nejaušas sliedes gala saskares un efektīvāk kontrolēt ķēdes zāģi neparedzētos gadījumos.

• Nomaiņai izmantojiet tikai virzītājsliedes un zāģa ķēdes, ko norādījis ražotājs. Neatbilstošas rezerves virzītājsliedes un zāģa ķēdes var izraisīt ķēdes pārtrūkšanu un/vai atsitienu.

• Ievērojiet ražotāja instrukcijas par zāģa ķēdes asināšanu apkopi. Dziļummēra augstuma samazināšana var izraisīt palielinātu atsitienu. SAGLABĀJIET ŠĪS INSTRUKCIJAS. Vispārīgi drošības norādījumi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Lai novērstu izstrādājuma nejaušas iedarbināšanas risku, izņemiet akumulatoru.

• Šis izstrādājums ir bīstams instruments, ja ar to nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.

• Neizmantojiet izstrādājumu, ja tā sākotnējā specifikācija ir mainīta. Nemainiet izstrādājuma detaļas bez ražotāja apstiprinājuma. Izmantojiet tikai tādas detaļas, ko ir apstiprinājis ražotājs. Veicot nepareizu apkopi, var tikt radītas smagas vai nāvējošas traumas.

• Pirms lietošanas pārbaudiet izstrādājumu. Skatiet šeit: Pārbaude pirms iedarbināšanas lpp. 359

Tehniskās apkopes grafiks lpp. 360 . Nelietojiet izstrādājumu, kas ir bojāts vai nedarbojas pareizi. Ievērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas.

• Pieskatiet bērnus un neļaujiet bērniem rotaļāties ar izstrādājumu. Nekādā gadījumā neļaujiet bērniem vai citām atbilstoši neapmācītām personām strādāt ar izstrādājumu, mainīt akumulatoru vai veikt tehnisko apkopi. Vietējie tiesību akti var ierobežot pieļaujamo lietotāja vecumu.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu bērniem nepieejamā vietā.

• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šī izstrādājuma konstrukciju. Vienmēr izmantojiet oriģinālos piederumus. Neatļautas izmaiņas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem. Piezīme: Uz lietošanu var attiekties valsts vai vietējie tiesību akti. Ievērojiet norādītos noteikumus. 354 783 - 009 - 16.05.2025Darba drošības norādījumi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas un ievērojiet tās.

• Strādājot sekojiet, lai neviens cilvēks vai dzīvnieks netuvojas darba vietai tuvāk par 15 metriem/50 pēdām. Ja viens otra tuvumā strādā vairāki operatori, drošības attālumam ir jābūt vismaz 15 m. Pretējā gadījumā pastāv risks gūt smagas traumas. Ja kāds tuvojas, nekavējoties apturiet kāta zāģi. Nekad nelietojiet izstrādājumu, pirms neesat paskatījies atpakaļ un pārliecinājies, ka drošības zonā neviena nav.

• Darbs sliktos laikapstākļos ir nogurdinošs un bieži rada papildu risku. Paaugstinātā riska dēļ nav ieteicams izmantot izstrādājumu ļoti sliktos laikapstākļos, piemēram, biezā miglā, stiprā lietū, spēcīgā vējā, lielā aukstumā, negaisa laikā un tamlīdzīgos apstākļos.

• Neļaujiet bērniem lietot šo izstrādājumu vai uzturēties tā tuvumā. Tā kā izstrādājums ir viegli iedarbināms, bērni to var nejauši iedarbināt, ja netiek uzraudzīti. Tas var radīt smagu traumu. Ja izstrādājums netiek uzraudzīts, atvienojiet akumulatoru.

• Nodrošiniet, lai cilvēki, dzīvnieki un citi apstākļi neietekmē izstrādājuma vadību, un tie nesaskaras ar griešanas ierīci vai nestāv ceļā priekšmetiem, ko var izsviest griešanas ierīce.

• Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad izstrādājums apstājas, vienmēr noņemiet dzirdes aizsarglīdzekļus.

• Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas saslimšanu. Ja jūtat pārmērīgas vibrācijas ietekmes simptomus, sazinieties ar ārstu. Simptomi var būt šādi: nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās.

• Nekādā gadījumā neizmantojiet griešanas ierīci, ja nav uzstādīts apstiprināts aizsargs. Ja aizsargs ir uzstādīts nepareizi vai ir bojāts, var rasties smagas traumas.

• Pirms veicat jebkādu darbu ar izstrādājumu, noteikti izslēdziet to, izņemiet akumulatoru un pārliecinieties, vai griešanas aprīkojums ir pilnībā apstādināts. Asināšanas instrukciju neievērošana būtiski palielinās ķēdes atsitiena risku.

• Ja ir radusies situācija, kurā nezināt, kā rīkoties, lūdziet padomu speciālistam. Sazinieties ar izplatītāju vai apkopes darbnīcu. Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

• Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

• Nekādā gadījumā neizmantojiet izstrādājumu, ja esat noguris, lietojis alkoholu, vielas vai medikamentus, kas var ietekmēt redzi, modrību, koordināciju vai spriestspēju.

• Šis izstrādājums var tikt spēcīgi pasviests uz sāniem, ja sliedes gals nonācis kontaktā ar fiksētu priekšmetu. To sauc par atsitienu. Atsitiens var būt pietiekami spēcīgs, lai liktu izstrādājumam/ operatoram spēji pagriezties jebkurā virzienā un, iespējams, zaudēt vadību pār izstrādājumu. Centieties nezāģēt ar vadošās sliedes galu.

• Nelietojiet izstrādājumu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.

• Strādājiet uz stabilas pamatnes un nodrošiniet, lai jūs būtu līdzsvarā. Gādājiet, lai jūs varētu droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav šķēršļu (saknes, akmeņi, zari, bedres utt.), kas var traucēt, ja piepeši nepieciešams pārvietoties. Ievērojiet īpašu piesardzību, strādājot nogāzēs.

• Vienmēr pārbaudiet darba zonu. Novāciet visus citus nenostiprinātus priekšmetus, piemēram, akmeņus, stikla lauskas, naglas, metāla stiepli, auklas u. c., kas var tikt izsviestas, vai aptīties ap griešanas ierīci.

• Esiet sevišķi uzmanīgs, zāģējot nospriegotus kokus. Nospriegots koks var atlēkt atpakaļ savā sākotnējā stāvoklī gan pirms, gan pēc tā nozāģēšanas. Ja jūs pats stāvat nepareizi vai zāģējat nepareizā vietā, koks var trāpīt jums vai izstrādājumam un tādējādi likt zaudēt kontroli pār izstrādājumu. Abās situācijās ir iespējami nopietni ievainojumi.

• Izmantojiet drošības jostu, lai atbalstītu izstrādājuma svaru un padarītu to ērtāk vadāmu.

• Vienmēr turiet izstrādājumu ar abām rokām. (Att. 21)

• Pirms pārvietošanās uz citu vietu izslēdziet izstrādājumu. Pirms izstrādājuma pārvietošanas vai transportēšanas jebkurā attālumā uzlieciet transportēšanas aizsargu.

• Nekad nelieciet zemē izstrādājumu, kas darbojas, ja nevarat to uzraudzīt.

• Ja izstrādājums tiek ekspluatēts temperatūrā, kas ir zemāka par -10 °C, izstrādājums un akumulators ir jāuzglabā apsildāmā vietā vismaz 24 stundas pirms darba sākšanas.

• Nekādā gadījumā nestāviet tieši zem zara, kas tiek griezts. Tas var izraisīt nopietnas vai pat nāvējošas traumas.

• Ievērojiet spēkā esošos drošības noteikumus, kas attiecas uz darbu gaisa elektrolīniju tuvumā.

• Šis izstrādājums nav elektroizolēts. Ja izstrādājums saskaras ar augstsprieguma elektropārvades līnijām vai nonāk to tuvumā, var rasties smagas traumas. Elektrība no viena punkta uz otru var tikt pārnesta ar elektrisko loku. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta arī ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir mitri. Vienmēr nodrošiniet vismaz 10 m / 33 pēdu attālumu starp produktu un augstsprieguma pārvades līniju un/vai priekšmetiem, kas ir saskarē ar to. Ja nepieciešams

783 - 009 - 16.05.2025

355strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbildīgo elektroapgādes uzņēmumu un pārliecinieties, ka barošana ir atslēgta.

• Bojāta griešanas ierīce var palielināt negadījumu rašanās risku. Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk izklāstītos brīdinājumus.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Izmantojiet aizsargķiveri, ja pastāv krītošu priekšmetu draudi.

• Ilgstoša uzturēšanās troksnī var bojāt dzirdi. Ar akumulatoriem darbināmas ierīces kopumā ir salīdzinoši klusas, taču bojājumus var radīt trokšņa līmenis apvienojumā ar ilgstošu iedarbību. Husqvarna iesaka operatoriem lietot dzirdes aizsarglīdzekļus, ja ierīce tiek lietota ilgstoši. Ja lietotājs ar ierīci strādā ilgstoši un regulāri, viņam ir regulāri jāpārbauda dzirde. BRĪDINĀJUMS: Dzirdes aizsarglīdzekļi ierobežo iespēju dzirdēt skaņas un brīdinājuma signālus.

• Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst ASV standarta ANSI Z87.1 ASV vai standarta EN 166 prasībām ES valstīs.

• Sejas aizsardzībai izmantojiet sejsegu. Ar sejsegu nepietiek, lai aizsargātu acis. (Att. 22)

• Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas ierīci.

• Lietojiet izturīgus, neslīdošus zābakus vai kurpes.

• Lietojiet izturīga auduma apģērbu. Vienmēr valkājiet biezas, garas bikses un apģērbu ar garām piedurknēm. Nevalkājiet vaļīgu apģērbu, kas viegli var ieķerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem. (Att. 23)

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi. (Att. 24) Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.

• Regulāri pārbaudiet drošības ierīces. Skatiet šeit: Tehniskās apkopes grafiks lpp. 360

• Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi. Tastatūras pārbaude

1. Nospiediet ieslēgšanas/izslēgšanas (On/Off)

pogu (A). (Att. 25) a) Dzīvžoga šķēres ir ieslēgtas, ja deg gaismas diode (B). b) Izstrādājums ir izslēgts, ja nedeg LED indikators (B).

2. Ja deg vai mirgo brīdinājuma indikators (C). Skatiet

Piedziņas mēlītes bloķētāja pārbaude Piedziņas mēlītes bloķētājs ir paredzēts nejaušas iedarbināšanas novēršanai. Ja stumsit piedziņas mēlītes bloķētāju uz priekšu (A) un tad piespiedīsit to rokturim (B), piedziņas mēlīte (C) tiks atbrīvota. Atlaižot rokturi, piedziņas mēlīte un piedziņas mēlītes bloķētājs atgriežas sākotnējā stāvoklī. Šo darbību nodrošina trīs atsevišķas atsperes. (Att. 26)

1. Pārbaudiet, vai piedziņas mēlīte ir nobloķēta, kad

bloķētājs ir sākotnējā stāvoklī. (Att. 27)

2. Bīdiet piedziņas mēlītes bloķētāju uz priekšu (A) un

uz leju. Turiet piedziņas mēlītes bloķētāju piespiestu rokturim (B) un pārliecinieties, ka pēc atbrīvošanas tas atgriežas sākotnējā stāvoklī. (Att. 28)

3. Pārbaudiet, vai piedziņas mēlīte un piedziņas mēlītes

bloķētājs brīvi kustas un atgriezes atspere darbojas pareizi. (Att. 29)

4. Nospiediet pogu ieslēgts/izslēgts (On/Off); skatiet

šeit: Dzīvžoga šķēru ieslēgšana lpp. 360

5. Pilnībā nospiediet piedziņas mēlīti, lai darbinātu

izstrādājumu maksimālā ātrumā.

6. Atlaidiet piedziņas mēlīti un pārbaudiet, vai

griešanas ierīce apstājas un ir nekustīga. Griešanas ierīces aizsargs Griešanas ierīces aizsargs neļauj vaļīgus objektus izsviest operatora virzienā. Pārbaudiet, vai nav radušies griešanas ierīces aizsarga bojājumi, un nomainiet to, ja tas ir bojāts. Griešanas ierīcei izmantojiet tikai apstiprinātu aizsargu.

783 - 009 - 16.05.2025Griešanas aprīkojuma drošības instrukcijas

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Lietojiet tikai apstiprinātos virzītājsliedes/zāģa ķēdes komplektus un asināšanas aprīkojumu. Norādījumus skatiet šeit: Piederumi lpp. 367

• Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas.

• Griezējzobiem vienmēr jābūt pareizi uzasinātiem. Ievērojiet norādījumus un izmantojiet ieteikto šablonu. Bojāta vai nepareizi uzasināta zāģa ķēde paaugstina nelaimes gadījumu risku. (Att. 30)

• Ievērojiet pareizu griešanas dziļuma iestatījumu. Ievērojiet norādījumus un izmantojiet ieteicamo dziļummēra iestatījumu. Pārāk liels dziļummēra iestatījums paaugstina atsitiena risku. (Att. 31)

• Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs. Ja zāģa ķēde nav stingri piespiesta virzītājsliedei, tā var kļūt vaļīga. Nepareizs zāģa ķēdes spriegojums paaugstina virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodilumu. Sk. Zāģa ķēdes spriegošana lpp. 363

• Regulāri veiciet griešanas aprīkojuma apkopi un nodrošiniet, lai tas būtu pareizi ieeļļots. Ja zāģa ķēde netiek pareizi eļļota, paaugstinās virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodiluma risks. (Att. 33) Akumulatora drošība BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājuma norādījumus.

• Izmantojiet tikai Husqvarna apstiprinātus akumulatorus. Skatiet šeit: Apstiprinātie akumulatori lpp. 367 . Akumulatoriem ir šifrēta programmatūra.

• Izmantojiet Husqvarna apstiprinātus akumulatorus kā barošanas avotu tikai paredzētajiem Husqvarna izstrādājumiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu ierīču barošanas avotu.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Var notikt akumulatora īssavienojums.

• Nelietojiet vienreiz lietojamās baterijas.

• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai ķīmiskos apdegumus.

• Ja rodas noplūde no akumulatora, neļaujiet šķidrumam saskarties ar ķermeni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un ziepēm un meklējiet medicīnisko palīdzību. Ja šķidrums iekļūst acīs, neberzējiet tās, bet vismaz 15 minūtes skalojiet ar ūdeni un meklējiet medicīnisko palīdzību.

• Akumulatoru drīkst izmantot temperatūrā no -10 °C (14 °F) līdz 40 °C (114 °F).

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Produkta, akumulatora un akumulatora lādētāja tīrīšana lpp. 364

• Nelietojiet akumulatoru, kas ir bojāts vai nedarbojas pareizi.

• Uzglabājiet akumulatorus vietā, kur nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.

• Sargiet akumulatoru no bērniem. Akumulatora lādētāja drošības norādes BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājuma norādījumus.

• Ja drošības norādījumi netiek ievēroti, pastāv elektriskās strāvas trieciena vai īssavienojuma risks.

• Neizmantojiet citus akumulatoru lādētājus, izņemot pūtējam paredzēto. Izmantojiet tikai Husqvarna apstiprinātus akumulatora lādētājus, lai uzlādētu Husqvarna apstiprinātos akumulatorus. Norādījumus skatiet šeit: Apstiprinātie akumulatoru lādētāji lpp.

• Nemēģiniet izjaukt akumulatora lādētāju.

• Nelietojiet akumulatora lādētāju, kas ir bojāts vai nedarbojas pareizi.

• Nevelciet akumulatora lādētāju aiz barošanas kabeļa. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, velciet aiz kontaktspraudņa. Nevelciet aiz barošanas kabeļa.

• Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, eļļu un asām malām. Nodrošiniet, lai kabelis netiktu iespiests starp priekšmetiem, piemēram, durvīs, nožogojumos vai līdzīgās konstrukcijās.

• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Pārliecinieties, vai akumulatora lādētājs nav pārsegts. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni.

• Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un kur akumulators nav pakļauts

783 - 009 - 16.05.2025

357saules gaismas ietekmei. Neuzlādējiet akumulatoru ārpus telpām. Neuzlādējiet akumulatoru mitrumā.

• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5 °C (41 °F) līdz 40 °C (104 °F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.

• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.

• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.

• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas. Pārliecinieties, vai akumulatora lādētāja vads nav bojāts. Ja tiek izmantoti pagarinātāji, pārliecinieties, vai tie nav bojāti. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms veicat produkta apkopi, izlasiet brīdinājuma norādījumus.

• Noņemiet akumulatoru, pirms veicat apkopi, citas pārbaudes vai montējat produktu.

• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un servisa darbus. Par plašākiem apkopes un servisa darbiem sazinieties ar jūsu apkopes nodrošinātāju.

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Spēcīgs mazgāšanas līdzeklis var radīt plastmasas bojājumus.

• Neveicot apkopi, samazinās produkta dzīves cikls un palielinās nelaimes gadījumu risks.

• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, jo īpaši šī produkta drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu produktam.

• Vienmēr izmantojiet tikai oriģinālās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus. Sliedes un zāģa ķēdes uzstādīšana

1. Noņemiet sliedes uzgriezni, ar ko pieskrūvēts sajūga

2. Noregulējiet virzītājsliedi uz virzītājsliedes skrūves.

Novietojiet virzītājsliedi aizmugures pozīcijā. Paceliet zāģa ķēdi virs piedziņas zobrata un ievietojiet virzītājsliedes rievā. Sāciet ar vadsliedes augšējo malu.

3. Pārliecinieties, ka griežņu malas sliedes augšpusē

ir vērstas uz priekšu, kā norādīts ar simbolu uz izstrādājuma (C).

4. Salāgojiet sliedes atveri ar ķēdes regulēšanas

tapu un uzlieciet sajūga pārsegu. Pārliecinieties, vai dzenošie posmi labi pieguļ ķēdes piedziņas zobratam (B). Pārbaudiet, vai zāģa ķēde ir ievietota virzītājsliedes rievā. Ar pirkstiem iespējami stingrāk pievelciet sliedes uzgriežņus. (Att. 34)

5. Nospriegojiet zāģa ķēdi, skatiet šeit:

Zāģa ķēdes spriegošana lpp. 363

Zāģa galviņas leņķa regulēšana BRĪDINĀJUMS: Iestatiet izstrādājumu pozīcijā Off (Izslēgts) un pirms darba turpināšanas izņemiet akumulatoru. Lietojiet aizsargcimdus.

1. Atskrūvējiet vaļīgāk zāģa galviņas (A) skrūves.

2. Pagrieziet zāģa galviņu (B) 90° leņķī.

• Lai piestiprinātu zaru āķi, izmantojiet 2 skrūves. (Att. 36) Aizsarga uzstādīšana

1. Lai piestiprinātu aizsargu, izmantojiet 6 skrūves. (Att.

37) Kāta garuma regulēšana

1. Atskrūvējiet fiksatoru. (Att. 38)

2. Izvelciet kātu vajadzīgajā garumā.

3. Pievelciet fiksatoru. (Att. 39)

Stiprinājuma siksnas regulēšana

1. Uzlieciet stiprinājuma siksnu.

2. Piestipriniet stiprinājuma siksnu stiprinājuma siksnas

3. Noregulējiet stiprinājuma siksnas garumu tā, lai

stiprinājuma siksnas āķis ir apmēram vienā augstumā ar jūsu gurnu. (Att. 21) Akumulatoru lādētāja pievienošana

1. Pievienojiet akumulatora lādētāju atbilstoši

spriegumam un frekvencei, kas norādīta datu plāksnītē.

783 - 009 - 16.05.20252. Ievietojiet kontaktdakšu zemētā kontaktligzdā. Vienu

reizi iemirgosies akumulatora lādētāja zaļas krāsas LED indikators. Piezīme: Akumulators netiks uzlādēts, ja akumulatora temperatūra ir zemāka par 0 °C (32 °F) vai pārsniedz 50 °C (122 °F). Ja temperatūra pārsniedz 50 °C/122 °F, akumulatora lādētājs atdzesē akumulatoru pirms uzlādes. Akumulatoru savienošana ar produktu BRĪDINĀJUMS: Produktā izmantojiet tikai Husqvarna oriģinālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.

2. Iebīdiet akumulatoru izstrādājuma akumulatora

turētājā. Atskanot klikšķim, akumulators automātiski nofiksējas. (Att. 40) IEVĒROJIET: Ja akumulators viegli neieslīd akumulatora turētājā, akumulators nav pareizi uzstādīts. Pretējā gadījumā izstrādājums var tikt bojāts.

3. Pārliecinieties, vai akumulators ir pareizi uzstādīts.

Ķēdes eļļas uzpildīšana Uzpildiet ķēdes eļļu pēc 1 darba stundas vai kad akumulators ir tukšs.

1. Atveriet ķēdes eļļas tvertnes vāciņu uz zāģa

3. Uzlieciet ķēdes eļļas tvertnes vāciņu.

Lietošana Ievads BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam.

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai pievienotu un reģistrētu izstrādājumu. Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos reģionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju. Akumulatora uzlāde Piezīme: Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%.

1. Pārliecinieties, ka akumulators ir sauss.

2. Ievietojiet akumulatoru akumulatora lādētājā. (Att.

42) Piezīme: Dažādiem izstrādājuma modeļiem akumulators un akumulatora lādētājs var izskatīties atšķirīgi, taču veicamās darbības ir tādas pašas.

3. Pārliecinieties, vai iedegas akumulatoru lādētāja zaļā

uzlādes gaismas diode. Tas nozīmē, ka akumulators ir pareizi savienots ar akumulatora lādētāju.

4. Kad deg visi akumulatora LED indikatori,

akumulators ir pilnībā uzlādēts. (Att. 43)

5. Lai akumulatoru lādētāju atvienotu no elektrotīkla

kontaktligzdas, izraujiet kontaktdakšu. Neraujiet kabeli.

6. Izņemiet akumulatoru no lādētāja.

Piezīme: Lai iegūtu papildinformāciju, skatiet akumulatora un akumulatoru lādētāja rokasgrāmatas. Pārbaude pirms iedarbināšanas

1. Pārbaudiet darba zonu. Novāciet priekšmetus, kas

var tikt izmesti, darba gaitā tiem pieskatoties.

783 - 009 - 16.05.2025

3592. Pārbaudiet zāģa ķēdi. Nekādā gadījumā neizmantojiet neasu, ieplaisājušu vai bojātu aprīkojumu.

3. Pārbaudiet, vai izstrādājums ir pilnīgi labā stāvoklī.

4. Pārbaudiet vai visas skrūves un uzgriežņi ir pievilkti.

5. Pārliecinieties, vai ķēde ir adekvāti ieeļļota. Sk.

sadaļu Griešanas aprīkojuma eļļošana lpp. 363

6. Pārbaudiet, vai zāģa ķēde vienmēr apstājas

7. Izmantojiet produktu vienīgi tam, kam tas paredzēts.

8. Pārliecinieties, vai rokturis un drošības detaļas

ir nevainojamā darba kārtībā. Nekādā gadījumā nelietojiet ierīci, kurai trūkst detaļu vai kura ir modificēta attiecībā uz specifikāciju. Dzīvžoga šķēru ieslēgšana

1. Turiet nospiestu ieslēgšanas/izslēgšanas (On/Off)

pogu, līdz iedegas zaļais LED indikators. (Att. 44)

2. Regulējiet ātrumu ar piedziņas mēlīti.

SavE funkcijas izmantošana Šim izstrādājumam ir enerģijas taupīšanas funkcija SavE. Funkcija SavE samazina ķēdes ātrumu un nodrošina ilgāko darbības laiku pēc akumulatora uzlādes. Piezīme: Funkcija SavE nesamazina izstrādājuma griešanas jaudu.

1. Nospiediet tastatūras pogu SavE.

2. Pārliecinieties, vai iedegas zaļais LED indikators.

3. Nospiediet pogu SavE vēlreiz, lai funkciju izslēgtu.

Zaļais LED indikators nodziest. (Att. 45) Dzīvžoga šķēru apturēšana

1. Atlaidiet piedziņas mēlīti vai piedziņas mēlītes

2. Nospiediet ieslēgšanas/izslēgšanas (On/Off) pogu,

līdz zaļais LED indikators nodziest.

3. Nospiediet atlaišanas pogas uz akumulatora un

izņemiet akumulatoru. (Att. 46) Izstrādājuma lietošana BRĪDINĀJUMS: Nestāviet tieši zem zara, kas tiek griezts. Tas var izraisīt nāvi vai bīstamas traumas.

• Rīkojieties uzmanīgi, ja strādājat netālu no gaisvadu elektrolīnijām. Krītoši zari var izraisīt īssavienojumu.

• Ja iespējams, izvēlieties tādu pozīciju, lai varētu zāģēt taisnā leņķī pret zaru. (Att. 47)

• Lielus zarus zāģējiet pa daļām. Ņemiet vērā, ka krītoši zari pēc atsišanās pret zemi var atlēkt operatora virzienā. (Att. 48)

• Nedrīkst zāģēt zara pamatni pārāk tuvu stumbram, jo tas palēnina apaugšanu un palielina sēņu infekcijas risku. (Att. 49)

• Izmantojiet atduri griešanas galvas pamatnē kā atbalstu zāģēšanas laikā. Tas palīdzēs novērst griešanas ierīces “lēkāšanu” uz zara. (Att. 50)

• Pirms pārzāģējat zaru, veiciet sākotnēju iegriezumu zara apakšpusē. Tas novērsīs mizas noplēšanu, kas var izraisīt palēninātu apaugšanu un neatgriezeniskus koka bojājumus. Griezumam jābūt ne dziļākam kā 1/3 no zara diametra, lai izvairītos no iestrēgšanas. Kad ņemat griešanas ierīci ārā no zara, gādājiet, lai ķēde turpina griezties, tā izvairoties no iestrēgšanas. (Att. 51)

• Gādājiet, lai jūsu stāja būtu stabila un darbam netraucē zari, akmeņi un koki. BRĪDINĀJUMS: Nedrīkst aktivizēt spēka sprūdu, ja griešanas ierīce nav pilnībā saskatāma. Apkope Ievads BRĪDINĀJUMS: Pirms izstrādājuma apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem. BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izņemiet akumulatoru. Tehniskās apkopes grafiks BRĪDINĀJUMS: Pirms veikt tehnisko apkopi, izņemiet akumulatoru. Zemāk redzams dzīvžoga šķēru apkopes darbību saraksts. Bez tehniskās apkopes grafikā norādītās tehniskās Husqvarna apkopes dienesta darbiniekiem regulāri jāveic dzīvžoga šķēru apkope. Lai saņemtu informāciju par apkopes intervāliem, sazinieties ar Husqvarna izplatītāju, kas nodrošina apkopi. Papildinformāciju skatiet darbību aprakstā, kas ir ietverts apkopes sadaļā. 360 783 - 009 - 16.05.2025Tehniskā apkope Katru dienu Reizi nedēļā Reizi mēnesī Tīriet dzīvžoga šķēru ārējās daļas ar sausu drānu. Neizmantojiet ūdeni.

Pārliecinieties, ka ieslēgšanas/izslēgšanas (On/Off) poga darbojas pareizi un nav bojāta.

Pārbaudiet, vai piedziņas mēlīte un piedziņas mēlītes bloķēšanas funkcija darbojas pareizi un atbilstoši drošības noteikumiem.

Pārliecinieties, ka visas vadības ierīces dar- bojas un nav bojātas.

Rokturus uzturiet sausus un tīrus. Pārbau- diet, vai uz rokturiem nav eļļas un smērvielas atlieku.

Pārliecinieties, vai nav bojāts zāģa ķēdes pārsegs. Ja zāģa ķēdes pārsegs ir bojāts, nomainiet to.

Pārliecinieties, vai skrūves un uzgriežņi ir stingri pievilkti.

Notīriet eļļas tvertnes vāciņu X Pārbaudiet, vai darbojas akumulatora atbrī- vošanas pogas, fiksējot akumulatoru izstrā- dājumā.

Pārbaudiet, vai akumulatora lādētājs nav bo- jāts un darbojas pareizi.

Pārliecinieties, vai akumulators nav bojāts. X Pārliecinieties, vai akumulators ir uzlādēts. X Pārliecinieties, vai akumulatora lādētājs nav bojāts.

Pārbaudiet visus kabeļus un savienojumus. Pārliecinieties, vai nav bojājumu un netīrumu.

Notīriet zāģa ķēdes pārsegu. X Pārbaudiet savienojumus starp akumulatoru un dzīvžoga šķērēm. Pārbaudiet savienoju- mu starp akumulatoru un akumulatora lādē- tāju.

Pārliecinieties, vai zāģa galviņa nav bojāta. Nomainiet zāģa galviņu, ja tā ir bojāta. Visi zāģa galviņas apkopes darbi ir jāveic Husqvarna apstiprinātam izplatītājam. Pārbaudiet ķēdes piedziņas zobrata nodilu- mu. Nomainiet ķēdes piedziņas zobratu ik pēc aptuveni 100 darba stun- dām vai biežāk, ja tas ir nepieciešams. Akumulatora un akumulatora lādētāja pārbaude

1. Pārbaudiet. vai akumulators nav bojāts, piemēram,

vai tajā nav plaisu.

2. Pārbaudiet. vai akumulatora lādētājs nav bojāts,

piemēram, vai tajā nav plaisu.

3. Pārliecinieties, vai akumulatora lādētāja savienojuma

vads nav bojāts un vai tajā nav plaisu.

783 - 009 - 16.05.2025 361Griešanas ierīces apkopes veikšana

Zāģa ķēdes pārbaude Pārbaudiet zāģa ķēdi katru dienu.

3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai

novērtētu kniežu un posmu nodiluma pakāpi.

4. Nomainiet ķēdi, ja tai piemīt kāda no iepriekš

5. Kad griezējzobi ir nodiluši līdz 4 mm (0,16 collu)

garumam, zāģa ķēde ir jāmaina. (Att. 53) Ķēdes piedziņas zobrata pārbaude

1. Regulāri pārbaudiet piedziņas zobrata nodiluma

2. Nomainiet ķēdes piedziņas zobratu, ja tas ir nodilis

un kustās no vienas motora ass puses uz otru. Virzītājsliedes pārbaude

1. Pārbaudiet, vai eļļas kanāls nav bloķēts. Ja

nepieciešams, iztīriet to. (Att. 55)

2. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas.

Notīriet atskarpes, izmantojot šablonu. (Att. 56)

3. Iztīriet virzītājsliedes gropi. (Att. 57)

4. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi.

Nomainiet virzītājsliedi, ja nepieciešams. (Att. 58)

5. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai

stipri nodilis. (Att. 59)

6. Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas

un vai sliedes iemavas zobrata eļļošanas atvere nav aizsērējusi. Iztīriet un ieeļļojiet to, ja nepieciešams. (Att. 60)

7. Lai paildzinātu virzītājsliedes kalpošanas laiku, katru

dienu apvērsiet to. (Att. 61) Zāģa ķēdes asināšana Informācija par virzītājsliedi un zāģa ķēdi BRĪDINĀJUMS: Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas. Nomainiet nodilušu vai bojātu virzītājsliedi vai zāģa ķēdi ar Husqvarna ieteiktu virzītājsliedes un zāģa ķēdes kombināciju. Tas ir jādara, lai garantētu ķēdes zāģa drošības funkciju darbību. Sarakstu ar ieteiktajām rezerves virzītājsliedes un ķēdes kombinācijām skatiet šeit: Piederumi lpp. 367

• Virzītājsliedes garums, collas/cm. Informācija par virzītājsliedes garumu parasti ir norādīta virzītājsliedes aizmugures galā. (Att. 62)

• Sliedes iemavas zobrata zobu skaits (T). (Att. 63)

• Ķēdes posma garums, collās. Atstarpei starp zāģa ķēdes dzinējposmiem jābūt vienādai ar attālumu starp zobiem uz sliedes iemavas zobrata un piedziņas zobrata. (Att. 64)

• Dzinējposmu skaits. Dzinējposmu skaitu nosaka virzītājsliedes tips. (Att. 65)

• Sliedes rievas platums, collas/mm. Virzītājsliedes gropes platumam ir jābūt vienādam ar zāģa dzinējposmu platumu. (Att. 66)

• Zāģa ķēdes eļļošanas atvere un ķēdes spriegotāja atvere. Virzītājsliedei jāatbilst izstrādājumam. (Att. 67)

• Dzinējposma platums, mm/collas. (Att. 68) Vispārīga informācija par griezējzobu asināšanu Nezāģējiet ar neasu zāģa ķēdi. Ja zāģa ķēde ir neasa, ir jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam. Ja zāģa ķēde ir ļoti neasa, veidojas nevis koka skaidas, bet putekļi. Zāģējot koku ar asu zāģa ķēdi, veidojas garas un biezas skaidas. Zāģa ķēdes griešanas daļu — griezēju — veido griezējzobs (A) un dziļummērs (B). Atšķirība starp abu detaļu augstumu ir griešanas dziļums (dziļummēra iestatījums). (Att. 69) Asinot griezējzobu, jāņem vērā tālāk norādītie aspekti.

• Asināšanas leņķis. (Att. 70)

• Zāģēšanas leņķis. (Att. 71)

• Vīles stāvoklis. (Att. 72)

• Apaļās vīles diametrs. (Att. 73) Zāģa ķēdi pareizi asināt bez pareizā aprīkojuma ir ļoti sarežģīti. Izmantojiet ieteikto vīli. Tādējādi tiks nodrošināta maksimāla griešanas veiktspēja un minimāls atsitiena risks. BRĪDINĀJUMS: Ja netiek ievēroti norādījumi par asināšanu, būtiski pieaug atsitiena risks. 362 783 - 009 - 16.05.2025Piezīme: Informāciju par zāģa ķēdes asināšanu skatiet sadaļā Griezējzobu asināšana lpp. 363

Griezējzobu asināšana

1. Griezējzobu asināšanai izmantojiet apaļo vīli un

2. Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs.

Ja zāģa ķēde nav pareizi nospriegota, tā pārvietojas no vienas puses uz otru. Līdz ar to nav viegli uzasināt zāģa ķēdi. Norādījumus skatiet sadaļā Zāģa ķēdes spriegošana lpp. 363 . (Att. 75)

3. Virziet vīli no griezējzobu iekšpuses uz ārpusi.

Samaziniet spiedienu uz zāģēšanas līniju. (Att. 76)

4. Vispirms novīlējiet visus zobus vienā pusē.

5. Apgrieziet izstrādājumu otrādi un novīlējiet zobus

6. Pārliecinieties, vai pēc novīlēšanas visi griezējzobi ir

7. Zāģa ķēde ir nodilusi, ja griezējzobu garums ir 4 mm

(0,16 collas). Nomainiet zāģa ķēdi. (Att. 53) Vispārīga informācija par griešanas dziļuma iestatījuma regulēšanu Griešanas dziļuma iestatījums (C) samazinās, kad tiek asināti griezējzobi (A). Lai nodrošinātu maksimālu griešanas veiktspēju, ir jānovīlē dziļummērs (B), līdz iegūts ieteicamais griešanas dziļuma iestatījums. Norādījumus par pareiza zāģa ķēdes griešanas dziļuma iestatījuma iegūšanu skatiet sadaļā Piederumi lpp. 367

(Att. 77) BRĪDINĀJUMS: Pārāk liels griešanas dziļums palielina ķēdes atsitiena risku! Dziļummēra iestatījumu pielāgošana Pirms regulējat griešanas dziļuma iestatījumu vai asināt griezējzobu, skatiet norādījumus sadaļā Griezējzobu asināšana lpp. 363 . Mēs iesakām regulēt griešanas dziļuma iestatījumu pēc katras trešās griezējzobu asināšanas reizes. Piezīme: Šis ieteikums ir derīgs tikai tad, ja griezējzobu garums nesamazinās pārmērīgi. Mēs iesakām lietot mūsu šablonu, lai iegūtu pareizu griešanas dziļuma iestatījumu un pareizu leņķi. (Att. 78)

1. Izmantojiet plakano vīli un šablonu, lai regulētu

griešanas dziļuma iestatījumu. Lai iegūtu pareizu griešanas dziļuma iestatījumu un leņķi, izmantojiet tikai ieteikto dziļuma mērītāju.

2. Novietojiet šablonu virs zāģa ķēdes.

Piezīme: Papildinformāciju par šablona izmantošanu skatiet uz tā iepakojuma.

3. Lietojiet plakano vīli, lai novīlētu dziļummēra daļu,

kas izvirzās cauri šablonam. (Att. 79) Piezīme: Griešanas dziļuma iestatījums ir pareizs, kad, velkot vīli pār šablonu, nav jūtama pretestība. Zāģa ķēdes spriegošana BRĪDINĀJUMS: Ja zāģa ķēde nav pareizi nospriegota, tā var noslīdēt no virzītājsliedes un radīt smagas vai nāvējošas traumas. Zāģa ķēde lietošanas laikā izstiepjas. Regulāri noregulējiet zāģa ķēdi.

1. Atskrūvējiet sliedes uzgriezni, ar kuru ir nostiprināts

sajūga vāks/ķēdes bremze. Izmantojiet uzgriežņu atslēgu. (Att. 80)

2. Ar roku pēc iespējas stingrāk pievelciet sliedes

3. Paceliet virzītājsliedes priekšdaļu un pagrieziet

ķēdes spriegošanas skrūvi. Izmantojiet uzgriežņu atslēgu. (Att. 81)

4. Pievelciet zāģa ķēdi, līdz tā stingri turas pie

virzītājsliedes, bet to joprojām var viegli pārvietot.

5. Pievelciet sliedes uzgriežņus ar uzgriežņu atslēgu un

vienlaikus paceliet virzītājsliedes galu. (Att. 82)

6. Pārbaudiet, vai ķēdi var brīvi pavilkt ar roku un tā

nenokarājas no virzītājsliedes. (Att. 83) Griešanas aprīkojuma eļļošana BRĪDINĀJUMS: Nepareizi ieeļļota ķēde var pārtrūkt, izraisot nopietnus, pat dzīvībai bīstamus ievainojumus. BRĪDINĀJUMS: Neizmantojiet izstrādātu eļļu. Izstrādātā eļļa kaitē cilvēkiem, izstrādājumam un videi. Ķēžu eļļa BRĪDINĀJUMS: Nepareizi ieeļļota ķēde var pārtrūkt, izraisot smagas vai pat nāvējošas traumas.

783 - 009 - 16.05.2025 363• Ķēdes eļļai ir pilnībā jāpārklāj visa ķēde un jāsaglabā

viskozitāte neatkarīgi no tā, vai ir karsta vasara vai auksta ziema.

• Mēs piedāvājam labāko ķēdes eļļu, kas ir izstrādāta uz augu eļļas bāzes un bioloģiski noārdās. Lai pagarinātu ķēdes darbmūžu un nekaitētu apkārtējai videi, ieteicams lietot mūsu eļļu.

• Ja mūsu eļļa nav pieejama, iesakām lietot parastu ķēdes eļļu.

• Ja zāģa ķēdes eļļa nav pieejama, var izmantot parastu transmisijas eļļu EP 90.

• Nekad nelietojiet vecu eļļu! Tā var kaitēt jums, izstrādājumam un videi. Ķēdes eļļošanas pārbaude

1. Pārbaudiet ķēdes eļļošanu katrā degvielas

uzpildīšanas reizē. Pavērsiet stieņa galu pret gaišu virsmu apmēram 20 cm (8 collas) prom. Pēc 1 minūtes darbināšanas ar 75% jaudas, uz gaišās virsmas vajadzētu būt skaidri saskatāmai eļļas līnijai. (Att. 84) Pārbaudes veikšana eļļošanas problēmu gadījumā

1. Pārbaudiet, vai sliedes eļļas rieva nav aizsprostota.

Ja nepieciešams, iztīriet. (Att. 85)

2. Pārbaudiet, vai ir tīra eļļas rieva pārnesumkārbas

karterī. Ja nepieciešams, iztīriet.

3. Pārbaudiet, vai sliedes iemavas zobrats griežas

brīvi. Ja pēc iepriekš norādītajām pārbaudēm ķēdes eļļošanas sistēma joprojām nedarbojas, sazinieties ar apkopes darbnīcu. (Att. 86) Ķēdes piedziņas zobrata maiņa

1. Noskrūvējiet sliedes uzgriezni (A), kas notur sajūga

2. Noņemiet sajūga pārsegu (B).

3. Izņemiet skrūvi (C).

4. Noņemiet paplāksni (D).

5. Noņemiet diska atsperi (E)

6. Noņemiet ķēdes piedziņas zobratu (F). (Att. 87)

7. Uzstādiet jaunu ķēdes piedziņas zobratu.

Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.

2. Tīriet akumulatoru un akumulatora lādētāju ar sausu

drānu. Akumulatora vadotnes sliedēm ir vienmēr jābūt tīrām.

3. Pirms lietošanas pārliecinieties, vai akumulatora un

akumulatora lādētāja spailes ir tīras.

4. Notīriet ar birsti vietu ap eļļas tvertnes vāciņu.

5. Notīriet ar birsti aizsargvāciņa iekšējo virsmu.

Problēmu novēršana Tastatūra Kļūme Iespējamās kļūmes Iespējamais risinājums Mirgo zaļais iedarbi- nāšanas LED indika- tors. Akumulators izlādējies. Uzlādējiet akumulatoru. Mirgo sarkanas krā- sas kļūdas LED indi- kators. Pārslodze. Griešanas piederums ir bloķēts. Nospiediet ieslēgšanas/izslēgšanas (On/Off) pogu, lai iestatītu izstrādājumu pozīcijā Off (Izslēgts). Izņemiet akumulatoru. Attīriet griešanas ierīci no nevēlamiem materiāliem. Atlaidiet vaļīgāk ķēdi. Temperatūras nobīde. Ļaujiet izstrādājumam atdzist. Vienlaikus nospiesta piedziņas mēlīte un ie- slēgšanas/izslēgšanas (On/Off) poga. Atlaidiet piedziņas mēlīti un nospiediet ie- slēgšanas/izslēgšanas (On/Off) pogu. Izstrādājums nesāk darboties. Akumulatora savienotājos iekļuvuši netīrumi. Notīriet akumulatora savienotājus, izmantojot saspiestu gaisu vai mīkstu suku. Iedegas sarkans kļū- du LED indikators. Ir nepieciešams veikt izstrādājuma apkopi. Sazinieties ar apkopes pakalpojumu nodroši- nātāju. 364 783 - 009 - 16.05.2025Akumulators 40-B220X

Pazīmes Cēlonis Darbība Mirgo akumulatora kļūdas indikators. Akumulators ir tukšs. Uzlādējiet akumulatoru. Liela noslodze apvienojumā ar ļoti zemu akumulatora temperatūru. Ļaujiet akumulatoram sasilt. Piemē- ram, ienesiet to iekštelpās vai darbi- niet ar ļoti zemu ātrumu, līdz tas sa- silst. Akumulators nedarbojas. Ir sasniegts akumulatora darbības diapazona ie- robežojums. Izņemiet akumulatoru no pūtēja. Pār- trauciet lietot akumulatoru un pēc lai- ka nospiediet akumulatora indikatora pogu. Akumulatora temperatūras indikators ir ieslēgts. Akumulators ir pārāk auksts vai pā- rāk karsts, lai to lietotu. Glabājiet akumulatoru apkārtējā tem- peratūrā no -10 °C (14 °F) līdz 40 °C (104 °F). Kad akumulators ir sasnie- dzis pareizu temperatūru, to var atkal lietot. Akumulatora temperatūras indikators mirgo. Akumulatora temperatūra ir tuvu pie- ļaujamajai robežai. Samaziniet ātrumu un/vai slodzi. Optimālai darbībai akumulatoru ietei- cams glabāt temperatūrā no +10 °C (50 °F) līdz +30 °C (86 °F). Kad akumulators ir lādētājā, akumu- latora temperatūras indikators ir ie- slēgts. Temperatūras novirze, akumulators ir pārāk auksts vai pārāk karsts, lai to uzlādētu. Ļaujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildītu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal uzlādēt. Lā- dētāju izmantojiet tikai vietās, kur ap- kārtējā temperatūra ir no 5 °C (41 °F) līdz 40 °C (104 °F). Sargiet lādētāju no saules gaismas. Ja problēma jo- projām pastāv, sazinieties ar izplatī- tāju. Iedegas akumulatora kļūdas indika- tors. Akumulatoram radusies kritiska kļū- da. Sazinieties ar izplatītāju. Akumulatora lādētājs 40-C500X

Pazīmes Iespējamās kļūmes Iespējamās veicamās darbības

Citiem akumulatora modeļiem kļūdu novēršana var atšķirties. Skatiet akumulatora lietotāja rokasgrāmatu, lai uzzinātu, kā pareizi izmantot akumulatoru. Izmantojiet tikai Husqvarna apstiprinātus akumulatorus.

Citiem akumulatora lādētāja modeļiem kļūdu novēršana var atšķirties. Skatiet akumulatora lādētāja lietotāja rokasgrāmatu, lai uzzinātu, kā izmantot akumulatora lādētāju. Izmantojiet tikai Husqvarna apstiprinātus aku- mulatora lādētājus.

783 - 009 - 16.05.2025 365Uzlādes indikators uz lādētāja

deg dzeltenā krāsā. Mirgo akumulatora kļūdas indika- tors vai deg akumulatora tempe- ratūras indikators. Temperatūras nobī- de, akumulators ir pārāk auksts vai pā- rāk karsts, lai to lieto- tu vai uzlādētu. Ja akumulators ir pārāk karsts, atstājiet to pievienotu lādētājam. Lādētājā iebūvētais ventilators pazemina aku- mulatora temperatūru. Kad akumulators ir sasniedzis va- jadzīgo temperatūru, uzlāde sākas automātiski. Ja akumulators ir pārāk auksts, novietojiet to telpā. Kad ir sasniegta vajadzīgā akumulatora temperatūra, turpiniet uzlādi. Ievērojiet darbības temperatūras diapazonu, skatiet aku- mulatora lādētāja lietotāja rokasgrāmatu. Sargiet lādētāju no saules gaismas. Ja problēma joprojām pastāv, sazi- nieties ar izplatītāju. Uzlādes indikators uz lādētāja deg dzeltenā krāsā. Akumulatorā iedegas akumulatora kļūdas indi- kators. Akumulatoram radu- sies kritiska kļūda. Sazinieties ar izplatītāju. Uzlādes indikators lādētājā deg sarkanā krāsā. Lādētājam radusies kritiska kļūda. Sazinieties ar izplatītāju. Pārvadāšana, glabāšana un utilizēšana Pārvadāšana un uzglabāšana Piezīme: Temperatūras svārstības eļļas tvertnē var radīt spiedienu, kā rezultātā var noplūst eļļa. Izpildiet norādījumus par glabāšanu.

• Pirms novietojat izstrādājumu glabāšanai, notīriet izstrādājumu un iztukšojiet eļļas tvertni.

• Glabājiet izstrādājumu horizontālā stāvoklī vai uzkārtu ar sliedi uz leju.

• Neglabājiet izstrādājumu ar sliedi uz augšu.

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.

• Ievērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtīšanas aģentu prasības.

• Pirms nosūtāt produktu, konsultējieties ar bīstamo preču apstrādes speciālistu. Ievērojiet visus spēkā esošos nacionālos likumus.

• Kad ievietojat akumulatoru iepakojumā, atvērtiem kontaktiem pievienojiet līmlenti. Ievietojiet akumulatoru iepakojumā cieši, lai novērstu kustēšanos.

• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.

• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C (41 °F) līdz 25 °C (77 °F) un kas nav pakļauta tiešai saules gaismai.

• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C (41 °F) līdz 45 °C (113 °F) un kas nav pakļauta tiešai saules gaismai.

• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.

• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.

• Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nesankcionētām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.

• Izmantojiet transportēšanas aizsargvāku uz produkta, lai novērstu traumas vai produkta bojājumus transportēšanas vai glabāšanas laikā.

• Transportēšanas laikā nostipriniet produktu droši. Utilizācija Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ierīču savākšanas sistēmu jūsu valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ierīču aprites cikla beigās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu pārstrādes pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu 366 783 - 009 - 16.05.2025negatīvu ietekmi uz vidi un cilvēku veselību, jo pastāv bīstamu vielu klātbūtnes risks. Piezīme: Simbols ir redzams uz akumulatora lādētāja vai tā iepakojuma. Tehniskie dati Tehniskie dati 530iP4 530iPT5 Motors Motora tips BLDC (bezsuku) 36 V Ķēdes ātrums, m/s (1/4) 18 18 Eļļas tvertnes tilpums, l/cm

0,15/150 0,15/150 Svars Svars bez akumulatora, bez griešanas piederumiem, griešanas pie- deruma pārsega, uzkabes un ar tukšu tvertni, kg 3,4 5 Aizsardzības līmenis pret ūdens iekļuvi IPX4

Jā Jā Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB (A) 98 98 Skaņas līmeņi

Skaņas spiediena līmenis pie lietotāja auss, mērīts atbilstoši standar- tam EN ISO 62841:1, dB(A), min./maks.:

Ekvivalenti vibrācijas līmeņi (a hv,eq ) pie rokturiem mērīti atbilstoši standartam EN 62841-1, m/s

Garais kāts, priekšējais/aizmugures rokturis 1,0/0,9 1,0/1,2 Īsais kāts, priekšējais/aizmugurējais rokturis - 1,4/1,2 Piederumi Apstiprinātie akumulatori Šim pūtējam lietojiet tikai oriģinālos BLi akumulatorus.

Husqvarna rokas akumulatoru izstrādājumi, kas marķēti ar IPX4, atbilst šīm prasībām attiecībā uz izstrādāju- ma apstiprināšanas līmeni

Sniegtajos datos par skaņas intensitātes līmeni ierīcei ir tipiska statistiskā 2 dB (A) izkliede (standartnovirze).

Sniegtajos datos par skaņas spiediena līmeni ierīcei ir tipiska statistiskā 1 dB (A) izkliede (standartnovirze).

Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 2 m/s

Tips Litija jonu Litija jonu Akumulatora ietilpība, Ah 5,2 6,0 Nominālais spriegums, V 36 36 Svars, kg/mārc. 1,3/2,8 1,4/3,1 Apstiprinātie akumulatoru lādētāji Akumulatora lādētājs QC330 QC500 40-C500X Elektrotīkla spriegums, V 100-240 100-240 100-240 Frekvence, Hz 50-60 50-60 50-60 Jauda, W 330 500 500 Virzītājsliedes un zāģa ķēdes kombinācijas Tālāk norādītās kombinācijas atbilst CE rekomendācijām. Virzītājsliede Zāģa ķēde Garums, collas Solis, collas Sliedes platums,

10 3/8 mini 1,3 Husqvarna S93G 40 Zāģa ķēdes asināšana un šablons Lai nodrošinātu pareizu asināšanas leņķi, izmantojiet ieteicamo šablonu. Lai uzasinātu zāģa ķēdes zobus, ieteicams vienmēr izmantot ieteicamo šablonu. Ja nezināt, kāda zāģa ķēde izstrādājumam ir uzstādīta, vērsieties pie apkopes pakalpojumu nodrošinātāja. (Att. 88) (Att. 89) (Att. 90) (Att. 91) (Att. 92) (Att. 93) (Att. 94) (Att. 95) mm/collas mm/collas 37 4,0/5/32 80° 30° 0° 0,65/0,025 5056981-03 5806875–01 S93G 4,0/5/32 60° 30° 0° 0,65/0,025 nav pie- ejams 5966389–02 368 783 - 009 - 16.05.2025Atbilstības deklarācija ES atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr.: +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Akumulatora zaru zāģis ar kātu Zīmols Husqvarna Tips/modelis 530iP4, 530iPT5 Identifikācija Sākot ar sērijas numuriem 2025 pilnībā atbilst šādām ES direktīvām un noteikumiem: Regula Apraksts 2006/42/EK “par mehānismiem” 2014/30/ES “par elektromagnētisko savietojamību” 2011/65/ES “par bīstamu vielu izmantošanas ierobežošanu” un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018. Pilnvarotā iestāde: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden veica EK tipveida pārbaudi saskaņā ar mehānismu direktīvas (2006/42/EK) 12. panta 3b punkta prasībām. Sertifikāta numurs: 0404/19/2530. Informāciju par trokšņa emisiju skatiet šeit: Tehniskie dati lpp. 367
