BRUGSANVISNING 530iPT5 HUSQVARNA

ET Kasutusjuhend 167-185

Bemark: National lovgivning kan definere begraensninger på betjeningen af Produktet.

Brug kun produktet med tilbehør, der er godkendt af producenten. Se Tilbehør pa side 94.

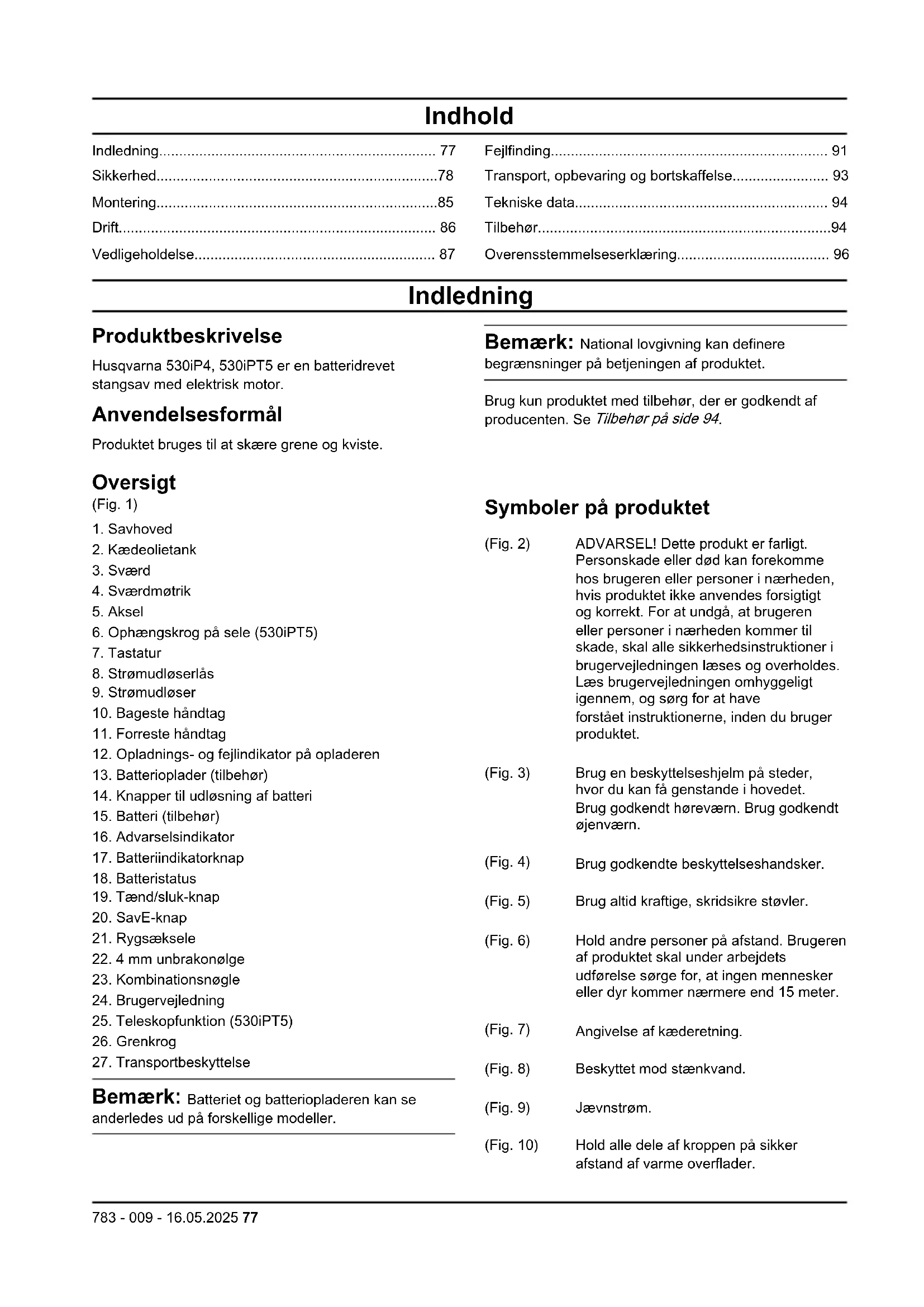

Oversigt

(Fig. 1)

1. Savhoved

2. Kaedeolietank

3. Sværd

4. Sværdmøtrik

5. Aksel

6. Ophaengskrog pa sele (530iPT5)

7. Tastatur

8. Strumudloserlas

9. Strømudloser

10. Bageste händtag

11. Forreste händtag

12. Opladnings- og fejlindikator på opladeren

13. Batterioplader (tilbehør)

14. Knapper til udlosgning af batteri

15. Batteri (tilbehør)

16. Advarselsindikator

17. Batteriindikatorknap

18. Batteristatus

19. Taend/sluk-knap

20. SavE-knap

21.Rygsaekele

22.4 mm unbrakonolge

1. Kombinationsnøgle

2. Brugervejledning

3. Teleskopfunktion (530iPT5)

4. Grenkrog

5. Transportbeskyttelese

Bemark: Batteriet og batteriopladeren kan se anderledes ud på forskellige modeller.

Symboler på produitet

(Fig. 2) ADVARESL! Dette produit er farlicht. Personskade aller død kan forekomme hos brugeren aller personer iærheden, hvisproduktet ikke anvendes forsigtigt og korrekt. For at undgå, at brugeren aller personer iærheden kommt til skade, skal alle sikkerhedsinstruktioner i brugervejledningen læses og overholdes. Læs brugervejledningen omhyggeligt igennem, og sørg for at have forstæt instruktionerne, inden du bruger produitet.

(Fig. 3) Brug en beskytellseshjelm pa steder, hvor du kan fag genstande i hovedet. Brug godkendt horeværn. Brug godkendt ojenværn.

(Fig. 4) Brug godkende beskytttseshandsker.

(Fig. 5) Brug altid kraftige, skridsikre stovler.

(Fig. 6) Hold andre personer på afstand. Brugeren af Produkten skal under arbejdets udforelse sorge for, at ingen mensesker aller dyrkommen nærmere end 15 meter.

(Fig. 7) Angivelse af kaederetning.

(Fig. 8) Beskyttet mod staenkvand.

(Fig. 9) Jævnstrøm.

(Fig. 10) Hold alle dele af kroppen pa sikker afstand af varme overflader.

(Fig. 11) Kædeoliepafyldning og justering af olietilførsel.
(Fig. 12) Skareenhedens driftscyklus, driftstid/tomgangsid.
(Fig. 13) Produktet aller emballagen mamaybe bortskaffes som alminderigt

husholdningsaffald. Produktet og emballagen skal afeveres til en passende genbrugsstation med henblick på genvinding af elektrisk og elektronisk udstyr. (Gælder kun Europa)

(Fig. 14) Frakobl batteriet for vedligeholdelse.

(Fig. 19) Dette produit er ikke elektrisk isoleret. Hvisprodukterkommen ikontakt medEller iærheden af spændingsførende ledninger, kan det resultere i dodsfald eller alvorlige kvæstelser.Elektricitet kan overfres fra et punkt til et andet via en sakaldt lysbue. Jo højere spændingen er, desto længere kan elektriciteten overfres.Elektriciteten kan ogsa overfores gennem grene og andre emner, specielt his de er vade.Hold altid en afstand pa mindst 10 m mullem maskinen og spændingsførende ledninger og/eller genstande, som star ikontakt medppe. Hvis du skal arbejde med kortere sikkerhedsafstand, skal du altid kontakte det relevante elforsyningsselskab for at sikre dig, at spændingen er slæt fra, inden du pabegynder arbejdet.

yyyywwxxx Typeskitet viser serialummeret. yyy er Produktionsaret, ww er Produktionsugen, og xxx er det fortlobende num- mer.

(Fig. 16) Fejlsikker transformer.

(Fig. 17) Brug og opbevar kun batteriopladeren indendors.

(Fig. 15) Produktet er i overensstemmelse med gaelende EF-direktiver.

(Fig. 18) Dobbelt isolering.

Bemærk: Andre symboler/mærkater på produitet henviser til certificeringskrav på visse markeder.

Symboler på batteriet og/eller på batteriopladeren

(Fig. 20)

Aflever produit pa en genbrugsstation for elektrisk ogelektronisk udstyr. (Gelder kun Europa)

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisingen.

ADVARSEL: Bruges, hvis foreren udsætter sig selv eller omkringstående personer for risiko for persorskade aller ødsfald ved tilssidesættelse af instruktionerne i brugsanvisingen.

BEMAERK: Bruges, hvis der er risiko for skader på produitet, andre materialer aller det omgivende omrade ved tilssidesaettelse af instruktionerne i brugsanvisingen.

Bemark: Bruges til at give yderligere oplysninger, der er nadvendige i en given situation.

Generelle sikkerhedsanvisninger for maskinen

ADVARSEL: Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, der følger med这部分 maskine. Hvis du ignorerer de nedenfor anførte instructuktioner, kan det medføre elektrisk stød, brand og/eller alvorlige skader.

Bemark: Det i sikkerhedsanvisningerne brugte udtryk "maskine" henviser til eldrevet værktøj (med ledning) og til elværktøj med batteri (trådlost).

Sikkerhed i arbejdsområdet

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke omrader en invitation til ulykker.
• Betjen/DDke maskiner i eksplosive atmospferer, f.eks. i nahrheden af brændbare vasker, gasser ell er stov.Maskiner danner gnister, som kan antaende stov ell derme.
• Hold børn og andre personer borte under brugen af en maskine. Distraction kan fä dig til at miste styringen.

Elektrisk sikkerhed

• Maskinens stik skal passe ind i stikdåsen. Man ma aldrig ændre på stikket. Undlad at bruge adaptere sammen med jord forbundne maskiner. Uændrede stik og passende stikkontakter reducerer risikoen for elektrisk stød.
• Undgå kropskontakt med jordede genstandesom f.eks. rør, radiatorer, komfurer ogkoleskabe.Der er oget risiko for elektrisk stød,hvisdin krop har forbindelse til jord.
• Udsæt ikke maskiner for regn eller våde omgivelser. At der trænger vand ind i en maskine, øger risikoen for et elektrisk stød.
• Behandl kablet forsigtigt. Benyt aldrig ledningen til at baree eller trække maskinen erler til at trække stikket ud. Hold kablet væk fra varme, olie, skarpe kanter eller bevgelige dele. Beskadigede aller filtrede kabler forger risikoen for elektrisk stød.
• Hvis du arbejder med en maskine udendørs, bør du kun bruge forlaengerledninger, som øgså er beregnet til udendørs brug. Brug af et kabel, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
• Hvis det ikke kan undgås at arbejde med en maskine under fugtige forhold, skal der benyttes en elforsyning, som er beskyttet med en fejlstrømsafbryder (RCD). Brug af et kabel med fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

Personlig sikkerhed

Vær opmærksom, hold øje med, hvad du foretager dig, og brug sund fornuft, när du betjener en maskine. Undlad at bruge en maskine, när du er træt eller pavirket af narko, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af en maskine kan.fore til alvorlige personskader.
- Bær personligt beskyttelsesesudstyr. Brug altid beskyttelsesesbriller. Beskyttelsesesudstyr

• Sørg for at forhindre uønsket start af værktøj. Sørg for, at det elektriske værktøj er slukket, før du sætter dets stik i stikdåsen og/eller batteripakken, løfter maskinen op eller bærer det. Hvis du har fingeren på kontakten, nagdu bærer maskiner eller sætter stikket i stikdåsen, mens maskinerne er tændt, kan dette fjre til ulykker.
  Fjern justeringsværktogler, for du tander for maskinen. Et værktogller en nogle, der sidder i en roterende del af maskinen, kan medfere personskader.
• Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. Derved kan du bedre kontrollere maskinen i uventede situationer.
  Bae det korrekte toj. Undga at bare Iostsiddende toj aller smykker. Hold har og toj vak fra bevagelige dele. Lost toj, smykker ell langt har kan blive fanget af bevagelige dele.
  Hvis der forefindes udstyr til stovudsgnning og -opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af stovopsamling kan nedbringe stovrelaterede farer.
  Lad dig ikke blænde af falsk sikkerhed, og bryd ikke sikkerhedsreglne for maskiner, selv hvis du er fortrolig med maskinen after mange anvendelser. En uforsigtig handling kan give alvorlige skader på en brøkdal af et sekund.

• Undlad at tvinge maskinen. Brug den maskine, der er beregnet til dit arbejde. Med den passende maskine arbejder du bedre og mere sikkert ved den norm, som den er konstrueret til.
• Undlad at bruge en maskine, hvis kontakt er i stykker. En maskine, der/DDke laengere kan taendes eller slukkes, er farlig og skal repareres.
• Tag stikket ud af stikkontakten og/eller fjern batterienheden, hvis den kan tages ud, fra maskinen, for du foretager justeringer, skifter tilbehør eller sætter dem til opbevaring. Denne sikkerhedsregel forhindrer, at maskinenændes ved en fejl.
• Opbevar maskiner, der/DDbruges,umenfor borns rækkevidde. Lad/DDke personer, som.ddke er fortrolige med maskinerne ell er/DDke har læst disse anvisninger, bruge maskinerne. Maskiner er farlige, hvis de bruges af uerfarne personer.

• Vedligehold maskiner og tilbehør. Kontroller, om bevægelige dele sidder forkert eller binder, om dele er ødelagt, og om der foreligger nogen anden tilstand, som kan pávirke maskinens Funktion. Få de skadede maskiner repareret, før apparatet bruges. Årsagen til mange ulykker er)darligt vedligeholdte maskiner.

• Hold skæreprodukter skarpe og rene. Korrekt vedligeholdte skæremaskiner med skarpe klinger er mindre tilbøjelige til at kinde og er lettere at styre.

• Benyt maskinen, tilbehoret, værktjbsbits osv. i overensstemmelse med disse instruktioner, og tag højde for arbejdssforholdene og det arbejde, der skal udfores. At bruge maskinen til andet, end hvad den er beregnet til, kan medfere farlige situationer.
• Hold handtag og gribeflader tørre, rene og frie for olie og fedt. Glatte handtag og handtagsflader gør umuliggør en sikker betjening og kontrol af det elektriske værktøj i uforudsete situationer.

• Genoplad kun med den oplader, som producenten foreskriver. En oplader, der egner sig til en bestemt type batteripakke, kan medføre risiko for brand, hvis den benyttes sammen med en,anden batteripakke.
• Brug kun maskiner med specifikt angivne batteripakker. Brug af andre batterienheder medfører risiko for skader og brand.
  När batteripakken ikke anvendes, skal du holde den væk fra andere metalgenstande, sasom papir, clips, mønter, nogler, som, skruer eller andre små metalgenstande, der kan kortslutte polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.
• Under ugunstige forhold kan der sprjte væske ud fra batteriet, undgå kontakt. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis du fär væske i øjnene, skal du søge læge. Væske, der siver ud fra batteriet, kan medføre irritation aller forbrænding.
• Brug ikke en batteripakke eller en maskine, som er beskadiget eller modificeret. Beskadigede ull modificerebacteri kan opføre sig uforudsigeligt og medfrolebrand, eksplosion ull risiko for personskade.
• Udsæt ikke en batteripakke eller en maskine for brand eller Höhe temperaturer. Udsættelse for brand eller temperatur over 130^ / 265^ kanforallsage eksplosion.
• Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller maskinen,uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning uller opladning ved temperaturer,uden for det specificerede omrade kan beskadige batteriet og øge risikoen for brand.

Service

• Lad kun kvalificeret fagpersonale reparere din maskine og kun med originale reservedele. Dermed sikrer du dig, at maskinens sikkerhed bevares.
• Der mä aldrig udføres service på beskadigede batteripakker. Service på batteripakker bør

kun udfores af producenten aller autoriserede serviceudbydere.

Sikkerhedsadvarsler for stangsaven:

• Hold alle delie af kroppen væk fra savkæden aller savklingen, nár stangsaven betjenes. Før du starter maskinen, skal du sorge for, at savkæden aller klingen ikkekommen ikontakt med noget. Et øjebliks uopmærksomhed under betjening af stangsaven kan resultere i alvorlig personskade for dig selv eller andre.
• Brug altid to hænder ved betjening af stangsaven. Hold stangsaven med begge hænder for at undgå at miste styringen.
• Brug aldrig stangsaven i nærheden af elektriske højspændingsledninger for at undgå livsfarlige stød. Kontakt med eller brug i nærheden af højspændingsledninger kan forårsage alvorlig personskade eller elektrisk stød med øden som følge.
• Hold kun stangsaven i de isolerede grebsoverflader, da savkæden kankommen i kontakt med skjulte ledninger. Hvis savkæder eller klinger kommt i kontakt med en strømførende ledning, kan det medfore, at maskinens fritligende metaldele ogss bliver strømførende, og at brugeren far elektrisk stød.
• Anvend beskyttelsebriller og horevarn. Yderligere beskyttelsesudstyr til hander og skridsikkert fodtoj anbefales. Passende sikkerhedsudstyr vil reducere risikoen for personskader.
• Brug altid hovedbeskyttelse, hvis du betjener en stangsav over hovedhøjde. Faldende grene og stykker kan resultere i alvorlig personskade.
• Sørg altid for at have et godt fodfæste, og betjen kun stangsaven, nár du star på jorden. Glatte eller ustabile overflader kan medføre tab af balance eller kontrol over maskinen.
• Betjen können en stangsav i et træ, på en stige, fra et tag eller med ustabil stotte. Betjening af en stangsav på这部分 kan resultere i tab af balance, tab af kontrol og persorskade.
• Hold alle ledninger og kabler væk fra klippeområdet. Ledninger og kabler kan vare skjult i træer og kan ved et uheld blive skåret over af savkæden eller savklingen.
• Brug ikke stangsaven i)darligt vejr, især ikke hvis der er risiko for lynnedslag. Dette mindsker risikoen for at blive ramt af lynnedslag.
  Hvis du saver i en gren, som er under spanding, skal du vare opmærksom pa, at den kan fjedre tilbage. Nar spendingen i traefibrene frigives, kan den belastede gren ramme operatoren og/eller kaste stangsaven ud af kontrl.

• Udvis stor forsigtighed ved beskæring af buske og yngre traer. Det alanke materiale kan gribe fat i savkaeden eller savklingen og blive pisket mod dig erller trække dig ud af balance.

• Når du bærer stangsaven med maskinen slukket, skal du passer pågressive at betjene nogen strømkontakt og holde savkæden eller savklingen væk fra kroppen. Bærer du maskinen korrekt, vil det reducere risikoen for utilisigtet kontakt med savkæden eller savklingen.

• Sæt altid beskyttelseshylsteret eller klingebeskyttelsen på sværdet, nag stangsaven Transporteres eller opbevares. Korrekt handtering af stangsaven vil reducere risikoen for utilsigtet kontakt med savkæden eller savklingen.
  När du fjerner fastsiddende materiale, vedligeholder eller sætter stangsaven til opbevaring, skal du sörge for, at kontakten er slået fra, og at alle batteripakker er taget ud. Uventet aktivering af maskinen, mens der fjernes fastsiddende materiale eller udføres vedligeholdelse, kan resultere i alvorlig personskade.
• Sav kun i træ. Brug aldrig stangsaven i modstrid med det tiltænkte formål. For eksempel: Brug ikke stangsaven til at skære i plastik, metal, murværk eller byggematerialer, som ikke er af træ. Brug af stangsaven til andre opgaver, end den er beregnet til, kan medføre farlige situationer.

Årsager til og brugerens muligheder for at forhindre kast

Der kan opstå kast, hvis sværdspidsenkommen ikontakt med genstande,ller hvis træet lukker sig og klemmer savkæden fast i savsporet. Hvis sværdspidsenkommen ikontakt med genstande, er der risiko for en meget pludselig bagudrettet reaktion, som kaster sværdet opad og tilbage mod brugeren. Fastklemning af savkæden langs toppen af svædet kan medføre, at svædet skubbes tilbage imod brugeren med hj hastighed. Alle disse reaktioner kan medføre, at du mister kontrollen over motorsaven, hvilket kan forårsage alvorlig personskade. Forlad dig aldrig udelukkende pa de sikkerhedsanordninger, der er bygget ind i motorsaven. Som bruger af en motorsav skal du træffe en række foranstaltninger for at holde dine saveopgaver fri for ulykker og personskader. Kast er et resultat af misbrug af motorsaven og/eller forkerte betjeningsprocedur er -forhold og kan forbindres ved overholdelse af de relevante sikkerhedsforholdsregler som beskrevet nedenfor:

• Oprethold et sikkert greb med tommelfingrene og de øvige fingre omkring motorsavens handtag og begge hænder pa motorsaven, og placer kroppen og armene, sa du har mulighed for at modsta kræfterne fra eventuelle kast. Krafterne, der udløses af kast, kan kontrolleres af brugeren, hvis de relevante forholdsrregler træffes. Slip ikke motorsaven.

• Stræk dig aldrig under arbejdet, og sav ikke over skulderhøjde. Dermen er det i en vis udstrækning muligt at forbindre utilitiesitet kontakt imellem spidsen af svædet og andre genstande, og kontrollen over motorsaven kan bedre opretholdes i uventede situationer.

• Brug kun svær od savkæder ved udskiftning, som er godkendt af producenten. Forkerte udskiftningsvær od savkæder kan medføre kædebrud og/eller kast.
  Folg producentens file- og vedligeholdelsesanvisninger for savkaden. Reduktion af hjden pa dybdemaleren kan medfore foroget risiko for kast.

GEM DISSE ANVISNINGER.

Generelle sikkerhedsinstruktioner

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger\ produktet.

• Batteriet skal udtages for at forbindre, atprodukter starter utilsigtet.
• Dette produit er et farlicht værktøj, hvis du ikke er forsigtig, eller hvis du bruger produititet forkert. Dette produit kan forårsage alvorlig personskade eller død for brugeren eller andere.
• Brug ikke Produktet, hvis det er blevetændret fra den oprindelige spekifikation. Du<ma ikkeændre dele af Produktet uten producentens godkendelse. Brug kun reservedele, der er godkendt af producenten. Forkert vedligeholdse kan medfore persorskader eller ødsfald.
• Kontrolier Produktet inden brug. Se Kontrolier falgende for brug pa side 86 og Vedligeholdelsesskema pa side 87. Brug ikke et produit, der er beskadiget aller ikke fungerer korrekt. Gennemfor sikkerhedskontrol, vedligeholdelse og service som beskrevet i/DDne brugsanvising.
• Børn skal vare under opsyn for at sikre, at de ikke leger med produktet. Lad/DDke boRn erer personer, som/DDke er trænet i brugen af Produktet og/eller batteriet, bruge erer udfore service pa den/det. Lokal lovgivning kan stille krav til operatorens alder.
  Opbevar Produktet i et aflast omrade utilgaengeligt for børn eller personer, som ikke er godkendt.
  Opbevar Produktet utilgengeligt for børn.
• Produktets oprindelige udformning ma under ingen omstændigheder ænres,uden producentens samtykke. Brug altid originalt tilbehør. Ikke-. autoriserede ændringer og/eller icke-godkendt tilbehør kan medføre alvorlige skader erler donden for brugeren og andre.

Bemark: Nationale aller lokale love kan regulere brugen. Overhold de gaeldende bestemmelier.

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs og overhold følgende advarselsinstruktioner, inden du brugerproduktet.

• Sørg for, at ingen mensesker eller dyrkommenærermere end 15 meter (50 fod) under arbejdet. Hvis flere brugere arbejder i det samme område, skal sikkerhedsafstanden ære mindst 15m . Ellers er der risiko for alvorlig personskade. Stands øjeblikeligtprodukter, hvis nogenærmer sig. Sving aldrig rundt med produit ut den forst at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.
• Arbejde i dārligt vejr er trættende og øger ofte risici for skader. Pá ground af den øgede risiko anbefales det ikke at bruge maskinen i meget dārligt vejr, f.eks. tæt tæge, kraftig regn,Hard vind, kraftig kulde, risiko for lynnedslag.
• Tillad aldrig bo: n at anvende ellere i nahrheden af Produktet. Da Produktet er nemt at starte, kan bo: n muligvis starte maskinen, hvis de icke holdes under opsyn. Dette kan indebaere risiko for alvorlige personskader. Tag batteriet ud, nar Produktet icke er under opsyn.
• Sorg for, at haverken mennesker, dyr erler andet kan/DDke pavirke din kontrol af Produktet eller, at de icke kan komme i kontakt med skareudstyret ellere genstande, som slynges væk af skareudstyret.
  Vær altid opmaerksom pa adversellssignaler erler tilrab, nár horevaernet bruges. Tag altid horevaernet af, sänrtprodukter standset.
• Overekspondering af vibrationer kan.fore til kredslobsforstyrelser og skader pa nervesystemet hos personer med kredslobsforstyrelser. Tal med din lage,his du farr symptomater overekspondering af vibrationer.Eksempler pa sadanne symptomer er folelselsloshed, manglende folesans, kildren, stikken, smerte, manglende ellre reduceret styrke i forhold til normalt,forandringer i hudens farve ellerei dens overflade.Disse symptomoter opstar almindeligvis i fingre,hender oghandled.
• Intet klippeudstyr mä under nogen omstændigheder bruges,.uden at en godkendt beskyttelse er monteret. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.
• Stands altid Produktet, fjern batteriet, og sorg for, at skareudstyret standser helt, før du begynder at udføre noget arbejde på produitet. Folgende fejl ved filingen øger savkædens kasttilbøjelighed i betydelig grad.
  Nar du kommer ud for en situation, som g Dor dig usikker med hensyn til fortsat brug, skal du sporge en ekspert til rads. Henvend dig til din forhandler eller dit servicevarksted. Undga al brug, som du不同程度, du er tilstrakkeligt kvalificereret til.
• Undgå al brug, som du/DDKE synes, du er tilstrækkeligt kvalificereret til.
• Brug aldrig produitet, hvis du er traet, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pavarke dit syn, din arvagenhed, din kropskontrol eller din dommekraft.
• Produktet kan blive kastet volsomt til sider, hvis sværdspidsenkommen i kontakt med en fast genstand. Dette kaldes kast. Et kickback kan经验和øvdsomt, at Produktet og/eller brugeren slynges

i en vilkärlig retning, og brugeren mister kontrollen over produitet. Undgå at save med sværdspidsen.

• Brug aldrig produitet Eden mulighed for at kunne tilkalde hjaelp i tilfaelde af en ulykke.
  Sorg for at have god balance og sikkert fodfeste. Sorg for, at du kan bevage dig og stå sikkert. Kig after eventuelle forbinder ger ved en uventet retræte (rddder, sten, grene, huller, grfter osv.). Vær meget forsigtig ved arbejde i skranende terræn.
• Kontroller altid arbejdsområdet. Fjern alle lõse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slyngnes ud eller sno sig ind i skæreudstyret.
  Vær yderst forsigtig ved savning i træer, som ligger i spænd. Et spændt træ kan after gennemsavning svippe tilbage til sin normale stilling. Hvis du placerer dig forkert eller lagger savsnittet det forkerte sted, kan det betyde, at træet rammer dig uller produktet, SSE du mister kontrollen. Begge omstændigheder kan forårsage alvorlig personskade.
• Brug selen til at understotte vægten af Produktet og gøre det lettere at handtere.
• Hold altid fast om produitet med begge haender. (Fig. 21)
• Stands produit, för du bevæger dig til et andet område. Ved længere flytninger samt Transporter skal transportbeskyttelsen benyttes.
• Stil aldrig produit ned på jorden med motoren i drift,.uden at du har det under opsyn.
• Hvisproduktet kører i temperaturer under -10°C, skalproduktet og batteriet opbevares i et opvarmet rum i mindst 24 timer,inden arbejdet pabegyndes.
• Stå aldrig direkte under en gren, der saves i. Dette kan medføre alvorlige eller livsfarlige kvæstelser.
  Overhold de gaeldende sikkerhedsregler for arbejde i naerheden af hjoispændingsledninger.
• Dette produit er ikke elektrisk isoleret. Hvis** produitsitetkommen ikontakt med uller iærheden af spændingsførende ledninger, kan det resultere i dødsfald eller alvorlige legemsskader. Elektricitet kan overfores fra et punkt til et andet via en sakaldt lysbue. Jo hjere spændingen er, desto ængere kan elektriciteten overfores. Elektriciteten kan ogsa overfores gennem grene og andre emner, specielt his de er våde. Hold altid en afstand på mindst 10 m mellem produitet og spændingsførende ledninger og/eller genstande, som stär ikontakt medppe. Hvis du skal arbejde med kortere sikkerhedsafstand, skal du altid kontakte det relevante elforsyningsselskab for at sikre dig, at spændingen er slæt fra, inden du pâbegynder arbejdet.
  Defekt skareudstyr kan og erisikoen for ulykker.

Personligt beskyttelsesudstyr

ADVARSEL: Laes fologende
adverselsinstruktioner, inden du bruger\ produktet.

• Brug godkendt personligt beskyttelsesesudstyr, nár du bruger produktet. Personligt beskyttelsesesudstyr edelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpè dig med at vælgè det rigtige udstyr.
• Brug en sikkerhedshjelm, hvor der er risiko for nedfaldende genstande.
• Langvarig ekspondering for støj kan medføre høreskader. Batteridrevneprodukter er generelt relativ stojsvage, men der kan opstå skader som følge af en kombination af stojniveau og lang tids anvendelse. Husqvarna anbefaler, at operatører anvender horeværn ved brug afprodukter i længere, sammenhængende tid om dagen. Brugere, der anvenderprodukterne kontinueregigt og jævnligt, bør regelmæssigt fæhørelsen kontrolleret.

• Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du ogsa bruge godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal være i overensstemmelse med den amerikanske standard ANSI Z87.1 eller EU-standarden EN 166.
• Brug et visir til ansigtsbeskyttelse. Et visir er nikke nok til at beskytte øjnene.

(Fig. 22)

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengring af skærudstyret.
• Brug skridsikre og stabile støvler eller sko.
• Brug beklaedning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og Lange øermer. Brug ikke løstsiddende toj, som kan sætte sig fast i buske og grene. Undgå smykker, shorts og sandaler, og gå ikke barfodet. Sæt haret op i en sikker højde, dvs. over skulderen.

(Fig. 23)
- Sorg for at have førsthjælpsudstyr ved handen.
(Fig. 24)

Sikkerhedsanordninger på produitet

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger\ produktet.

• Brug kein et produit med sikkerhedsanordninger, der er beskadigede aller ikke fungerer korrekt.

• Kontrolier sikkerhedsanordningerne regelmaessigt. Se Vedligeholdelsesskema pa side 87.

• Hvis sikkerhedsanordningerne er beskadigede aller\ 但是如果 fungerer korrekt, skal du kontakte din Husqvarna-forhandler.

Sádan kontrolleres tastaturet

1. Tryk pa ON/OFF-knappen (A). (Fig. 25)
   a) Produktet er taendt, nar lysdioden (B) er taendt.
   b) Produktet er slukket, nar lysdioden (B) er slukket.
2. Hvis advanselsindikatoren (C) lyser aller blinker. Se Tastatur på side 91.

Sádan kontrolleres lasyen på strømudloseren

Låsen på strømudloseren er designet til at forhindre utilisitet aktivering. Når du trykker strømudloserlæsen fremad (A) og derefter trykker strømudloserlæsen mod handtaget (B), slipspes strømudloseren (C). Når du trykker strømudloserlæsen fremad og derefter trykker strømudloserlæsen mod handtaget, slipspes strømudloseren. Denne bevægelse udløses af tre uafhængige fjedre.

(Fig. 26)

1. Kontroller, at strømudloseren er låst, nár låsen er i udgangsstellingen. (Fig. 27)
2. Tryk strømudløserlåsen fremad (A) og ned. Tryk strømudløserlåsen mod handtaget (B), og kontroller, at den vender tilbage til udgangsstillingen, nr den slippes. (Fig. 28)
3. Kontroller, at strømudloseren og lasaen pa strømudloseren bevæger sig frit, og at returfjedrene fungerer korrekt. (Fig. 29)
4. Tryk på ON/OFF-knappen, se Sådan startes Produktet på side 86.
5. Tryk strømudloseren helt frem for at kore med fuld hastighed.
6. Slip strømudloseren, og sorg for, at skæreudstyret standser og forbiver standset.

Beskyttelse til skareudstyr

Beskyttelsen til skareudstyret forbindr, at lose genstande slynges ud i retning af brugeren.

Undersøg beskyttelsen til skæreudstyret for skader, og udskift den, hvis den er beskadiget. Brug kun godkendt beskyttelse til skæreudstyret.

Sikkerhedsinstruktioner til skareudstyret

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger\ produktet.

• Brug kun de godkendte kombinationer af sværd/savkaede og fileudstyr. Se Tilbehør pa side 94 for yderligere vegledning.

• Brug beskyttelseshandsker, nár du bruger eller udfører vedligeholdelse på savkaeden. En savkaede, der/DDke bevæger sig, kan ogsa forarsage skader.

• Hold skæretænderne korrekt filde. Overhold instruktionerne, og brug det anbefalede ryttermål. En savkæde, der er beskadiget eller forkert fillet, øger risikoen for ulykker.

(Fig. 30)

• Hold korrekt rytterhøjde. Følg vores instruktioner, og brug den anbefalede rytterindstilling. Hvis rytterindstillingen er for stor, øges risikoen for kast.

(Fig. 31)

• Sørg for, at savkæden har den korrekte spænding. Hvis kæden ikke ligger tæt mod sværdet, kan kæden afspores. En forkert savkædespænding øger slitagen på sværdet, savkæden og kædedrivhjulet. Se Sådan strammes savkæden på side 90.

(Fig. 32)

• Udfør vedligeholdelse på skæreudstyret regelmæssigt, og hold det korrekt smurt. Hvis kæden ikke er korrekt smurt, er der øget risiko for slitage på sværdet, savkæden og kædedrivhjulet.

(Fig. 33)

Batterisikkerhed

ADVARSEL: Laes ffolgende adverselsinstruktioner, inden du bruger\ produktet.

• Brug kun batterier, der er godkendt af Husqvarna. Se Godkende batterier pa side 94. Batterierne er softwarekrypteret.
• Brug kun Husqvarna-godkende batterier som strømforsyning til de tilhorende Husqvarnaprodukter. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andreprodukter.
• Risiko for elektrisk stød. Tilslut ikke batteripolerne til nøgler, ønnter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.
• Undgå at bruge ikke-genopladelige batterier.
• Sæt ikke genstande ind i batteriets luftspalte.
• Hold batteriet væk fra sollys, varme og aben ild. Batteriet kan medføre forbrændinger og/eller kemiske forbrændinger.
• Hold batteriet væk fra regn og våde omgivelser.
• Hold batteriet væk fra mikrobølger og højtryk.
• Forsøg ikke at skille batteriet ad eller ødelægge det.

• Hvis batteriet lækker, skal du sorge for, at væsken ikkekommen i kontakt med hud eller øjne. Ved berøring af væsken skal området skylles med en stor mængde vend og sæbe, hvorefter der opsøges lægehjaelp. Hvis du fär væske i øjnene, ma du ikke gnide øjnene. Sorg for at skylle dem med rigeligt vend i mindst 15 minutter, og søg derefter lægehjaelp.

• Brug batteriet i temperaturer mellem -10 °C (14 °F) og 40 °C (114 °F).

• Batteriet aller batteriopladeren må aldrig rengøres med vand. Se Sádan rengøresproduktet, batteriet og batteriopladeren på side 91.
• Brug ilk et batteri, der er beskadiget aller不信 fungerer korrekt.
  Opbevar batterierne væk fra metalgenstande som f.eks. sør, skruer og smykker.
  Opbevar batterietutilgengeligt for børn.

Batteriopladersikkerhed

ADVARSEL: Laes falgende adverselsinstruktioner, inden du bruger\ produktet.

• Risiko for elektrisk stød eller kortslutning, hvissikkerhedsinstruktionerne/DDke overholdes.
• Brug/DD:
• Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:
  • Brug/DD:
  • Drug:

Forsog aldrig at adskille batteriopladeren.
- Brug kein en batterioplader, der er beskadiget aller...,\ -...,\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -...\ -... -. -. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . . - . . - . - . - . - . - - - - - - - - - - - - - - - - - - - - - - - -
- Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i strømkablet.
- Hold alle kabler og forlaengerledninger væk fra vand, olie og skarpe kanter. Sorg for, at ledningen ikke bliver klemt i eksempelvis dore, hegn eller lignende.
- Brug ikke batteriopladeren iærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Sorg for, at batteriopladeren ikke er.dkekket. I tilfelde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.
- Oplad kun batteriet indendørs på et sted med god ventilation og beskyttet mod direkte sollys. Batteriet违法犯罪 oplades udendørs. Oplad ikke batteriet under våde forhold.
- Brug kun batteriopladeren ved temperaturer mellem 5^ (41 ^ F ) og 40^ (104 ^ F ). Brug batteriopladeren på et sted med god ventilation, hvor den ikke udsættes for fugt eller støv.
- Saat参加会议的人员 - Saat参加会议的人员在会场内进行发言，包括但不限于： - Saat会议主持人 - Saat会议主持人授权代表 - Saat会议主持人授权代表的姓名 - Saat会议主持人授权代表的职务 - Saat会议主持人授权代表的联系方式
- Forbind aldrig batteriopladerens poler med metalgenstande, da dette kan kortslutte batteriopladeren.
- Brug godkende stikkontakter, som/DD er beskadiget. Sorg for, at batteriopladerens ledning/DD er beskadiget. Hvis der bruges forlaengerledninger, skal det sikres, at forlaengerledningerne/DD er beskadiget.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produitet.

• Fjern batteriet, inden du udforer vedligeholdelse, anden kontrol aller samler produktet.

• Brugeren på kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i++, denote brugervejledning. Kontakt en serviceteekniker i forbindelse med større vedligeholdelses- og serviceopgaver.

• Batteriet aller batteriopladeren ma aldrig rengores med vand. Staerke oplosningsmidler kan beskadige plasten.

• Hvis du/DDFer vedligeholdelse, reduceres levetiden for Produktet og risikoen for ulykker oges.
• Der kræves særlig uddannelse til al service og reparation, især for sikkerhedsanordninger på produit. Hvis ikke alle kontROLLER i dette brugsanvisning er godkendt, after du har udfør vedligeholdelse, skal du kontakte din servicetekniker. Vi garanterer, at der er professionelle reparationer og vedligeholdelse til rådighed for dit produit.
• Brug altid kun originale reservedele.

Montering

Indledning

ADVARSEL: Laes og forsta kapitlet om sikkerhed, f#r du montererprodukte.

Sådan monteres sværdet og savkæden

1. Fjernsvaerdmøtrikken, der holder koblingsdækslet.
2. Juster sværdet på sværdbolten. Sæt sværdet i den bageste position. Løft savkaeden over drivkædehjulet, og sæt den i sporet på sværdet. Start på sværdets overside.
3. Kontroller, at aeggene pa skaererne peger fremad pa svardets overside som vist af symbolet pa produktet (C).
4. Placer hullet i sværdet med kædejusteringstappen, og monter koblingsdækslet. Sørg for, at drivleddene sidder korrekt på kædehjulet (B). Sørg for, at savkæden sidder i sporet i sværdet. Spænd sværdmætrikkerne med handen, saHardt du kan. (Fig. 34)
5. Stram kaeden, se Sādan strammes savkaeden pa side 90.

Sådan justeres vinklen på savhovedet

ADVARSEL: Sluk produitet, og fjern batteriet, for du fortsetter. Bær altid beskyttelseshandsker.

1. Løsn skruerne på savhovedet (A).
2. Drej savhovedet (B) 90^ .
3. Spænd skruerne (A). (Fig. 35)

Sādan samles grenkrogen

• Brug 2 skruer til at fastgore grenkrogen. (Fig. 36)

Sādan samles stødafskærmningen

1. Brug 6 skruer til at fastgore stødafskærmningen. (Fig. 37)

Sādan justeres længden af akstrlen

1. Løsn grebet. (Fig. 38)
2. Traek skaatet ud til den ønskede laengde.
3. Spænd grebet. (Fig. 39)

Sadan justeres selen

1. Tag selen pa.
2. Fastgør selen til selens ophængningskrog.
3. Juster selens længde, indtil selens ophaengningskrog er omtrent i højde med din højre hofte. (Fig. 21)

Sādan tilsluttes batteriopladeren

1. Slut batteriopladeren til en strømkilde med den spænding og frekvens, der fremgår af typeskittet.
2. Sæt stikket i en jordet stikkontakt. LED'en pa batteriopladeren blinker grønt en gang.

Bemark: Batteriet oplades ikke, hvis batteriets temperatur er lavere end 0^ aller højere end 50 °C. Hvis temperaturen er højere end 50^ , fãr batteriopladeren batteriet til at køle af, fãr batteriet oplades.

Sådan tilsluttes batteriet til Produktet

batteriet ikke monteret korrekt. Det kan forårsage skader på produitet.

ADVARSEL: Brug kun originale

Husqvarna batterier med produitet.

1. Kontroller, at batteriet er fuldt opladt.
2. Skub batteriet ind i batteriholderen pa produktet. Batteriet lases pa plads, nar du horer et klik. (Fig. 40)

BEMÆRK: Hvis batteriet ikke

bevæger sig let ind i batteriholderen, er

1. Sorg for, at batteriet er monteret korrekt

Pafyld kædeolie after 1 times drift, eller nar batteriet er afladet.

1. Abn kaedeoliedaekslet oven pa savhovedet. (Fig. 41)
2. Pafyld Husqvarna kaedeolie.
3. Saet kaedeoliedaekslet pa.

Drift

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du brugerproduktet.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enched. Appen Husqvarna Connect giver udvidede Funktioner til dit Husqvarna produit.

• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.

Bemark: Oplad batteriet, hvis det er feste gang, du bruger det. Et nyt batteri er kun 30% oplatet.

1. Kontroller, at batteriet er tort.
2. Sæt batteriet i batteriopladeren. (Fig. 42)

Bemark: Batteriet og batteriopladeren kan se anderledes ud på forskellige modeller, men fremgangsmåden er den samme.

1. Kontroller, at den gronne opladeindikator pa batteriopladeren lyser. Det betyder, at batteriet er korrekt forbundet med batteriopladeren.
2. Nár alle LED'erne på batterietændes, er batteriet fuldt oplatet. (Fig. 43)
3. Trak stikket ud for at afbryde batteriopladeren fra stikkontakten. Trak/DD i ledningen.
4. Fjern batteriet fra batteriopladeren.

Bemark: Der henvises til manualerne til batteriet og batteriopladeren for mere information.

Kontroller følgende for brug

1. Kontroller arbejdsområdet. Fjern alle genstande, der kan slyngges op.
2. Kontroller savkæden. Brug aldrig sløvt, revnet aller beskadiget udstyr.
3. Kontroller produit, sa det er i optimal stand.
4. Kontroller, at alle møtrikker og bolte er spændt.
5. Kontroller, at kaeden er tilstrækkeligt smurt, se Sādan smores skæreudstyret på side 90.
6. Kontroller, at savkaeden altid stopper i tomgang.
7. Brug kun produktet til det formal, det er beregnet til.
8. Sorg for, at handtag og sikkerhedsanordninger er i orden. Brug aldrig et redskab, der mangler dele, ell som er aendret i forhold til specifikationen.

1. Tryk på ON/OFF-knappen, og hold den nede, indtil den grønne LED-indikator tænder. (Fig. 44)
2. Anvend strømudloseren til at regulere hastigheden.

Sādan bruges SavE-funktionen

Dette produit har en strømsparefunktion, SavE. SavEfunktionen reducerer kædens hastighed og giver den længste driftstid fra batteriet.

1. Tryk på SavE-knappen på tastaturet.
2. Kontroller, at den gronne LED taendes.
3. Tryk på SavE-knappen ingen for at afbryde Funktionen. Den gronne LED slukker. (Fig. 45)

Sådan standses produit

1. Slip strømudloseren aller strømudloseråsen.
2. Tryk på ON/OFF-knappen, indtil den grønne LED slukker.
3. Tryk på udløserknapperne på batteriet, og træk batteriet ud. (Fig. 46)

ADVARSEL: Stå ikke direkte under enGREN, der saves i. Det kan medfrole dødsfaldEller persorskader.

Vær forsigtig, nár du arbejder nær højspændingsledninger. Desuden kan faldende grene medføre kortslutning.

• Hvis det er muligt, skal du placere dig, sa du kan foretage snittet vinkelret pa grenen. (Fig. 47)
• Beskær de store grene i sekctioner. Bemærk, at faldende grene kan kastes i retningen af brugeren, nar de rammer jorden. (Fig. 48)
• Skaar aldrig gennem det haeve de omrade ved roden af grenen, da dette vil forsinke helingen og oge risikoen for svampeangreb! (Fig. 49)
• Brug stoppet ved foden af skarehovedet for at give stotte under skaring. Dette vil hjelpe med til at forbindre at skareudstyret "hopper" på grenen. (Fig. 50)
  Lav et forste snit pa undersiden af grenen, for der skares gennem grenen. Dette vil forbhindre afrivning af bark, hvilket kan medfrole langsom heling og forarsage permanent skade pa treaet. Snittet ma不同程度 deybere end 1/3 af grentykkelsen for at forhindre blokering. Hold saven korende, mens du trækker skareudstyret tilbage fra grenen for at undga at det saetter sig fast. (Fig. 51)
• Sorg for, at du har et solidt fodfeste, og at du kan arbejde uden at blive forhindret af grene, sten og traer.

ADVARSEL: Aktivér aldrig strømudloseren uten at du kan se hele skæeudstyret.

Vedligeholdelse

Indledning

ADVARSEL: Læs og forsta sikkerhedskapitlet, før du udforer vedligeholdelsesarbejde på produit.

ADVARSEL: Tag batteriet ud, før der foretages vedligeholdelse afproduktet.

Vedligeholdelsesskema

ADVARSEL: Fjern batteriet, for du udforer vedligeholdelse.

Nedenfor vises en oversigt over det vedligeholdelseasarbeitje, der skal udfores pa produktet. Ud over den vedligeholdse, der er angivet i vedligeholdelsesskemaet, skal du lade en Husqvarna-serviceforhandler udfere service pa Produktet regelmaessigt. Kontakt din Husqvarna-serviceforhandler for at f oplysninger om serviceintervaller. Se opgaverne i kapitlet Vedligeholdelse for at f flere oplysninger.

Vedligeholdse Hver dag Ugentligt Månedligt
Rengør produits udvendige overflade med en tør klud. Brug ikke vand.	X
Sørg for, at ON/OFF-knappen fungerer kor-rekt og ikke er beskadiget.	X
Vedligeholdse Hver dag Ugentligt Måned
Kontroller, at strømudløseren og strømudløs-erlösen fungerer i sikkerhedsmæssig hense Ende.	X
Sørg for, at alle kontrolheder fungerer og ikke er beskadiget.	X
Hold handtagene tørre og rene. Sørg for, at der ikke er olie eller fedt på handtagene.	X
Sørg for, at dækslet til savkæden ikke er bes-kadiget. Udskift dækslet til savkæden, hvis det er beskadiget.	X
Sørg for, at skruer og møtrikker er spændt. X
Rens olietankens dæksel X
Kontroller, at udleserknapperne på batteriet fungerer og lær batteriet på plads iproduk-tet.	X
Kontroller, at batteriopladeren er intakt og fungerer korrekt.	X
Sørg for, at batteriet ikke er beskadiget. X
Sørg for, at batteriet er opladt. X
Sørg for, at batteriopladeren ikke er beskadi-get.	X
Undersøg alle kabler, koblinger og tilslutnin-ger. Sørg for, at den ikke er beskadiget eller beskidt.		X
Rengør dækslet til savkæden. X
Kontroller forbindelsene mellem batteriet og produit. Kontroller forbindelsene mellem batteriet og batteriopladeren.			X
Sørg for, at savhovedet ikke er beskadiget. Udskift savhovedet, hvis det er beskadiget.	En godkendt Husqvarna-forhandler skal udføre al vedligeholdelse på savhovedet.
Kontroller kædedrivhjulet for slitage. Udskift kædedrivhjulet after cirka 100 timers drift eller hyppigere, hvis det er nædvendigt.

Sādan undersøges batteriet og batteriopladeren

1. Undersøg batteriet for skader, f.eks. revner.
2. Undersøg batteriopladeren for skader, f.eks. revner.
3. Undersog regelmæssigt, at forbindelsesedlndingen til batteriopladeren er intakt, og at der ikke er revner i den.

Sādan vedligeholds tilbehoret Sādan kontrolleres savkæden

Kontroller savkaeden dagligt.

1. Sorg for, at der化进程 nogen revner i nitter og led. (Fig. 52)
2. Undersog, om savkaeden er stiv.
3. Sammenlign savkaeden med en ny savkaede for at afgore, om nitter og led er slidte.
4. Udskift savkaeden, hvis den viser tegn pa en uller flere af ovenstaende tilstande.
5. Udskift savkaeden, nár laengden af skaeretænderne er slidt ned til kun 4 mm (0,16 tomm). (Fig. 53)

Sádan kontrolleres kædedrivhjulet

1. Kontroller regelmaessigt slitageniveaulet pa kaedeadrivhjulet. (Fig. 54)

2. Udskift kædedrivhjulet, hvis det er slidt og bevæger sig fra side til side pa motorens aktel.

Sādan kontrolleres sværdet

1. Sorg for, at oliekanalen ikke er tilstoppet. Rengør den, hvis det er nødvendigt. (Fig. 55)
2. Undersog, om der er ujaevnheder pa svardets kanter. Fjern ujaevnheder med en fil. (Fig. 56)
3. Rengør sporet pa sværdet. (Fig. 57)
4. Undersøg sporet i sværdet for slitage. Udskift sværdet, hvis det er nødvendigt. (Fig. 58)
5. Undersg, om svardspiden er ujavn aller meget slidt. (Fig. 59)
6. Kontroller, at sværdets næsehjul bevæger sig frit, og at smorehullep på sværdets næsehjul ikke er blokeret. Rens og smør, hvis det er nødvendigt. (Fig. 60)
7. Drej sværdet dagligt for at forlaenge dets levetid. (Fig. 61)

Sadan skærpes savkæden

Information om sværdet og savkæden

ADVARSEL: Brug

beskytteseshandsker, nár du bruger eller udfører vedligeholdelse på savkaeden. En savkaede, der ikke bevæger sig, kan ogsa forårsage skader.

Udskift slidte aller beskadigede sværd eller savkæder med de kombinationer af sværd og savkæder, der anbefales af Husqvarna. Dette er nødvendigt for at opretholde produktets sikkerhedsfunktioner. Se Tilbehør pa side 94 for en liste over reservesværd og kædekombinationer, vi anbefaler.

• Sværdets Laengde, tommr/cm. Oplyninger om sværdets Laengde kan som regel vindes pa den fjerne Ende af sværdet.
  (Fig. 62)
• Antal taender i naesehjulet (T).
  (Fig. 63)
• Kædedeling, tommer. Afstanden mellem drivleddene og savkæden skal justeres ind after afstanden mellem taenderne på sværdets naesehjul og drivhjulet.
  (Fig. 64)
• Antal drivled (stk.). Antallet af drivled bestemmes af typen af sværdd.
  (Fig. 65)

• Sværdsponsbredde, tommr/mm. Sporbredden i sværdet skal vaere den samme som bredden af kaedens drivled.
  (Fig. 66)

• Savkaedeoliehul og hul til kædestrammertap.
  Sværdet skal flugte medprodukter.

(Fig. 67)
- Drivledsbredde, mm/tommer

(Fig. 68)

Generelle opliesninger om, hvordan du filer skaretendere

Benyt aldrig en slov savkaede. Hvis savkaeden er slov, skal du pafore mere tryk for at skubbe sverdet gennem treet. Hvis savkaeden er meget slov, er der ingen traespaner, men savsmuld.

En skarp savkaede aeder sig gennem traeet, og traespanerne bliver lange og tykke.

Skæretanden (A) og dybdemåleren (B) udgør tilsammen den skærende del af savkæden, skæret. Højdeforskellen mellem de to udgør skæredybden (dybdemålerindstilling).

(Fig. 69)

Ved filning af en skæretand skal du tænke på folgende:

• Filevinkel.

(Fig. 70)
- Skaerevinkel.

(Fig. 71)

• Filestilling.

(Fig. 72)
Rundfilsdiameter.

(Fig. 73)

Det er ikke nemt at file en savkæde korrekt utden det rette udstyr. Brug det anbefalede rytttermål. Dette vil hjælpé dig med at bevare maksimal skærekapacitet og minimum risiko for kast.

ADVARSEL: Risikoen for kast oges meget, hvis du ikke følger instruktionerne vedrørende filning.

Bemark: Se Sadan skaerpes skaretaenderne paside 89 for oplysninger om filming af savkaeden.

Sadan skærpes skæretænderne

1. Brug en rundfil og et ryttermal til at skaerpe skaeretænderne. (Fig. 74)

Bemark: Se Tilbehør på side 94 for at fapplysninger om, hvilke filer og mål der anbefales til din savkæde.

1. Sorg for, at savkæden har den korrekte spænding. En savkæde.uden den korrekte spænding bevæger sig fra side til side. Dette gør det ikke let at file savkæden. Se Sādan strammes savkæden på side 90 for vegledning. (Fig. 75)
2. Flyt filen fra den indvendige side af skaeretænderne og ud. Reducer trykket pa trækket i savkaeden. (Fig. 76)
3. Fjern filningsmaterialie på alle tænder på den ene side Först.
4. Vend produitet, og fjern filningsmaterialiet pa den,anden side.
5. Sorg for, at alle skaretendere fár den samme laengde, nár du fjerner filningsmaterialiet.
6. Savkaeden er slidt op, nar skaeretanderne er reduceret til 4 mm (0,16"). Udskift savkaeden. (Fig. 53)

Generelle ophysninger om, hvordan du justerer rytterhobjden

Rytterhøjden (C) reduceres, nár du filer skæretanden (A). For at bevare maksimal skærekapacitet skal du fjerne filningsmaterialer fra ryttermålet (B) for at modtage den anbefalede rytterhøjde. Se Tilbehør pá side 94for vejledning om, hvordan du opnár den korrekte rytterhøjde for din savkæde.

(Fig. 77)

ADVARSEL: Hvis rytterhjden er for stor, oges risikoen for kast!

Sádan justeres rytterhøjde

För du justerer rytterhöjden eller filer skæretænderne, skal du se Sādan skærpes skæretænderne på side 89 for yderligere oplysninger. Vi anbefaler, at du justerer rytterhöjden after hvertredje savkædefilning.

Bemark: Denne anbefaling gelder kun, hvis laengden af skaretendere ikke reduceres for meget.

Vi anbefaler, at du anvender vores dybdemälerværktj, sa du er sikker på at modtage den korrekte rytterhøjde og den rigtige winkel på rytterhøjden.

(Fig. 78)

1. Brug en fladfil og et dybdemålerværktøj til at justere ryttterhøjden. Brug kun det anbefalede ryttermål, sä du er sikker på at få de korrekte indstillinger for dybdemåleren og den rigtige vinkel på dybdemåleren.

2. Placer dybdemälerværktøjet pa savkaeden.

Bemark: Se dybdemälerværktojets emballage for yderligere oplysninger om, hvordan du bruger værktoget.

1. Brug fladfilen til at fjerne den del af ryttermalet, der stikker ud gennem dybdemalervaerktojet. (Fig. 79)

Bemark: Rytterhoge er korrekt, nar der icke foles nogen modstand, nar filen beveiges lungs dybdemalervaktoget.

Sādan strammes savkæden

ADVARSEL: En savkæde.uden den korrekte spænding kan Iøsne sig fra sværdet og forårsage alvorlig personskade eller dødsfald.

En savkaede bliver laengere, nár du bruger den. Juster savkaeden regelmaessigt.

1. Løsn sværdmøtrikken, som læser koblingsdækslet/ kædebremsen. Brug en topnøgle. (Fig. 80)
2. Spændsværdmøtrikkerne med händen, sáHardt du kan.
3. Loft forenden af sværdet, og drej kædestrammerskruen. Brug en topnøgle. (Fig. 81)
4. Spænd savkaeden, indtil den slutter taet mod sværdet, men stadig kan bevæges.
5. Spænd sværdmøtrikkerne med topnøglen, og løft forenden af sværdet på samme tid. (Fig. 82)
6. Kontroller, at savkaeden let kan trækkes rundt med handen, og at den ikke hænger ned fra sværdet. (Fig. 83)

Sādan smøres skærudstyret

ADVARSEL: Utilstrækkelig smoring af skareudstyret kan resultere i savkaedebrud, hvilket kan medfore alvorlige, ja endog livsfarlige personskader.

ADVARSEL: Brug aldrig spildolie! Spildolie er farlig for messnesker,produktet og for miljoet.

Kaedeolie

ADVARSEL: Utilstrækkelig smoring af skareudstyret kan resultere i kædebrud, hvilket kan medføre alvorlige, ja endog livsfarlige personskader.

• Kædeolie skal udvisige god klæbeevne på kæden og opretholde dens flowegenskaber, uanset om det er varmt sommer- eller koldt vintervejr.

• Vi har udviklet en optimal kædeolie, som i kraft af den vegetabilske basis desuden er biologisk nedbrydelig. Vi anbefaler, at du bruger vores olie for at opna en maksimal levetid for kæden og for at mindske miljøpavirkningen.

• Hvis du ikke kan fã fat i vores kædeolie, anbefales almindelig kædeolie.

• I omrader, hvor olie specifikt til smrering af savkaeder ikke er tilgængelig, kan almindelig EP 90-gearkasseolie bruges.
• Brug aldrig spildolie! Det er farligt for dig, maskinen og miljøet.

Sādan kontrolleres savkædesmøringen

1. Kontroller savkedesmorgen ved hver tankning. Ret sværdspiden mod et fast, lys objekt i en afstand af ca. 20~cm (8 tomm). After 1 minuts korsel ved 75% gas bør du kinne se et tydeligt oliespor pa den lyse overflade. (Fig. 84)

Sādan kontrollerer du, om smøringen ikke virker

1. Kontroller, at sværdets savkædeoliekanal er Åben. Rens den om nødvendigt. (Fig. 85)
2. Kontroller, at gearhusets oliekanal er ren. Rens den om nodvendigt.
3. Kontroller, at sværdets næsehjul drejer frit. Hvis kædesmøresystemet ikke fungerer after ovennævnte kontROLLER, skal du kontakte dit serviceværksted. (Fig. 86)

Sādan udskiftes kædedrivhjulet

1. Fjernsvaerdmotrikken (A), der holder koblingsdakslet.
2. Fjern koblingsdaekslet (B).
3. Fjern skruen (C).
4. Fjern skiven (D).
5. Fjern fjederen (E).
6. Fjern kaedrivhjulet (F). (Fig. 87)
7. Monter et nyt kaedrivhjul.

Sādan rengøres Produktet, batteriet og batteriopladeren

1. Rengør Produktet med en tør klud after brug.
2. Rengor batteriet og batteriopladeren med en tkr klud.Hold batteristyresporene rene.
3. Sorg for, at polerne på batteriet og batteriladeren er rene før brug.
4. Rengør området rundt om olietankdækslet med en børste.
5. Rengör den indvendige overflade af beskyttelsessdaekslet med en børste.

Fejlfinding

Tastatur

Problem Mulige fejl	Mulig løsning
Den grønne start-LED blinker.	Lav batterispænding. Oplad batteriet.
Den rødfejl-LED blinker.	Overbelastning. Klippeudstyret er blokeret. Tryk på ON/OFF-knappen for at slukke produit. Afmonter batteriet. Rengør klippeudstyret for uønskedematerialer. Løsn kæden.
	Temperaturafvigelse. Lad produit te køle ned.
	Strømudøseren og ON/OFF-knappen tryk-kes ind på en gang.	Slip strømudøseren, og tryk på ON/OFF-knappen.
Produktet starter ik-ke.	Batteritilslutningerne er snavsede. Rengør batterilslutningerne med trykluft el-ler en blød bxrste.
Den rødfejl-LED bli-ver tændt.	Det er nødvendigt at foretage service på produktet.	Kontakt din serviceforhandler.

Batteri

40-B220X19
Symptomer Årsag Handling
Batteriets fejlindikator blinker. Batteriet	er afladet. Oplad batteriet.
	Stor arbejdsbelastning kombineret med meget lav batteritemperatur.	Gør batteriet varmt. Flyt det f.eks. indendørs, eller betjen det ved lav ha-stighed, indtil batteriet er varmt.
	Batteriet fungerer ikke. Batteriets driftsområde er ved at næ græsen.	Fjern batteriet fra produktet. Lad batteriet hvile, og tryk derefter på batteri-indikatorknappen.
Batteriets temperaturindikator er tændt.	Batteriet er for koldt eller for varmt til brug.	Hold batteriet i en omgivelsestempe-ratur på mellem -10 °C og 40 °C. Når batteriet har den korrekte temperatur, kan det bruges iven.
Batteriets temperaturindikator blinker.	Batteriet er tæt på dets temperatur-grænser.	Reducer hastigheden og/eller ar-bejdsbelastningen. Hold batteriet i den foretrukne temperatur mellem +10 °C og +30 °C for at opnà optimal ydeevne.
Batteriets temperaturindikator er tændt, mens batteriet er i opladeren.	Temperaturafvgelse, batteriet er for koldt eller for varmt til opladning.	Lad batteriet køle ned, uller flyt det indendørs, SSEdet kan varmes op. Når batteriet har den korrekte temperatur, kan det bruges iven. Sørg for at bruge opladeren, nær omgivelsestemperaturen er mellem 5 °C og 40 °C. Hold opladeren borte fra sollys. Hvis problemet fortsetter, skal du snakke med din forhandler.
Batteriets fejlindikator tændes. Batteriet	har en kritisk fejl. Snak med din forhandler.

Batteriplader

40-C500X 20
Symptomer Mulige fejl Mulig procedure
Opladningsindikatoren på opla-deren lyser gult. Batterifejlindikatoren blinker, eller temperaturindikatoren på batteri-et er tændt.	Temperaturafvigelse, batteriet er for koldt aller for varmt til brug aller opladning.	Hvis batteriet er for varmt, skal det vare tilsluttet oplade- ren. Opladerens indbyggede ventilator sænker batteriets temperatur. Nær batteriet har den anbefalede temperatur, starter opladningen automatisk. Hvis batteriet er for koldt, skal du flytte det indendørs. Fortsæt opladningen,ær batteriet har den anbefalede temperatur. Følg temperaturområdet for betjening, se betjeningsvej- ledningen til batteriopladeren. Hold opladeren borte fra sollys. Hvis problemet fortsetter, skal du snakke med din forhandler.
Opladningsindikatoren på opla-deren lyser gult. Batterifejlindika-toren på batteriet er tændt.	Batteriet har en kri-tisk fejl.	Snak med din forhandler.
Opladeindikatoren på opladeren lyser rødtd.	Opladeren har en kri-tisk fejl.	Snak med din forhandler.

Transport, opbevaring og bortskaffelse

• Rengør Produktet, og tøm olietanken, inden du sætter Produktet til opbevaring.
  Anbring Produktet i en vandret position aller hängende med svardet jegende ned under opbevaring.
  Anbring ikke Produktet med sværdets spids pegende op under opbevaring.
• De medfølgende li-ion-batterier overholder lovkravene vedrørende farligt gods.
  Overhold de saerlige krav vedrorende emballage og etiketter til commerciel transport, herunder tredjeparter og speditor.
• Tal med en person med specialuddannelse i farligt materiale, for du sender produit. Overhold alle geldende nationale bestemmelier.
• Sæt tape på abne kontakter, narr batteriet lægges i en pakke. Sørg for, at batteriet ikke kan bevæge sig i pakken.
• Fjern altid batteriet ved opbevaring uller transport.
• Sæt batteriet og batteriopladeren i et rum, der er tört og fri for fugt og frost.
• Batteriet瑕cke opbevares pa steder, hvor statisk elektricitet kan forekomme. Opbevar畸形 batteriet i en metalkasse.
  Opbevar batteriet ved temperaturer på mellem 5^ (41^) og 25^ (77^) og væk fra direkte sollys.

Opbevar batteriopladeren ved temperaturer pa mellem 5^ (41^) og 45^ (113^) og væk fra direkte sollys.
- Oplad batteriet 30% til 50% , før du sætter det til opbevaring i længere tid.
Opbevar batteriopladeren i et rum, der er lukket og tort.
- Hold batteriet væk fra batteriopladeren under opbevaring. Lad/DDke børn og andre ikkeautoriserede personer rere ved udstyret. Opbevarudstyret i et rum, der kan aflases.
- Brug transportafskærmningen på produitet for at forbhindre personskader eller skader på produitet under transport og opbevaring.
- Fastspaend Produktet sikkert under transporten.

Bortskaffelse

Symbolet betyder, at produit mik er alminderigt husholdningsaffald. Genanvend det via det lokale indsamlingssystem til elektrisk og elektronisk udstyr. Dette bidrager til en korrekt affaldshandtering ved bortskaffelse af udtjente produit. Kontakt de lokale myndigheder, renovationstjenesterne, din forhandler eller sælger for at fä yderligere oplysninger. Forkert bortskaffelse kan have potentielt negative virkninger på miljoet og menskers sundhed på grund af potentiel tilstedeværelse af farlige stoffer.

Tekniske data

Tekniske data

	530iP4 530iPT5
Motor
Motortype BLDC (børsteløs) 36 V
Kædehastighed, m/s (1/4) 18 18
Olietankens kapacitet, l/cm3	0,15/150 0,15/150
Vægt
Vægt ut den batteri, skæereudstyr, skæereudstyretts afskærmning, seler og med tom tank, kg	3,4 5
Vandbeskyttesniveau
IPX4 21	Ja Ja
Støjemissioner 22
Lydeffektniveau, mål't dB(A) 98 98
Lydniveauer 23
Lydtryksniveau ved brugerens ører mål't i henhold til EN 62841:1, dB(A), min./maks.:	88 83
Vibrationsniveau 24
Ækvivalente vibrationsniveaua (ahveq) i händtagene mål't i henhold til EN ISO 62841, m/s2
Forlænget aktel, forreste/bageste händtag 1,0/0,9 1,0/1,2
Kort aktel, forreste/bageste händtag - 1,4/1,2

Tilbehør

Godkende batterier

Brug kun originale BLi til dette produit.

Batteri BLi200 40-B220X
Type Lithiumion Lithiumion
Batterikapacitet, Ah 5,2 6,0
Nominel spænding, V 36 36
Vægt, kg 1,3 1,4

Godkendte batteriopladere

Batteriplader QC330 QC5	00 40-C500X
Netspænding, V 100-240 10	0-240 100-240
Frekvens, Hz 50-60 50-60 50	0-60
Effekt, watt 330	500	500

Kombinationer af svær od savkæde

Folgende kombinationer er CE-typegodkende.

Svær			Savkæde
Længde, tommer	Deling, tommer	Sporbredde, mm	Type	Længde, drivled, nr.
10	1/4	1,3	Husqvarna H00	58
12				64
10	3/8 mini	1,3	Husqvarna S93G	40

Slibning af savkæde og ryttermål

Brug det anbefalede ryttermål til at korrigere slijningsvinkler. Vi anbefaler, at du alto bruger det anbefalede ryttermål til at gendanne savkaedens skarphed.

Hvis du ikke ved, hvilken savkæde du har på dit produkt, skal du kontakte din serviceforhandler.

(Fig. 88)	(Fig. 89)	(Fig. 90)	(Fig. 91)	(Fig. 92)	(Fig. 93)	(Fig. 94)	(Fig. 95)
	mm				mm
37	4,0	80°	30°	0°	0,65	5056981-03	5806875-01
S93G	4,0	60°	30°	0°	0,65	Ikke relevant	5966389-02

Overensstemmelseserklaering

EU-overensstemmelseserklaering

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pagaelende produkt:

Beskrivelse Batteridrevet stangsav
Varemærke	Husqvarna
Type / model 530iP4,	530iPT5
Identifikation Serienumrene fra 2025 og fremerefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2011/65/EU "vedrørende begrænsning af farlige stoffer"

og at falgende standarder og/eller tekniske
specifikationer anvendes: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Udpeget organ: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har foretagenet EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) artikel 12, pkt. 3b. Certifikatet har nummer: 0404/19/2530.

Se Tekniske data pa side 94 vdr. oplyninger om stojemission.

Huskvarna, 2025-04-15

Symboler på produitet

(Fig. 6) Hold tilskuere pa avstand. Hold alltid mennesker og dyr pa minst 15 meters avstand fra produktet.

Sikkerhetsutstyr på produit

ADVARSEL: Les de falgende adverselsininstruktene for du bruker\ produktet.

• Ikke bruk et produit med sikkerhetsutstyr som er skadet aller ikke fungerer som det skal.
• Utför regelmessig kontroll av sikkerhetsutstyret. Se Vedlikeholdsskjema på side 380.
• Hvis sikkerhetsutstyret er skadet aller ikke fungerer som det skal, på du kontakte Husqvarna-serviceforhandleren.

Slik kontrollerer du tastaturet

1. Trykk pA PÁ/Av-knappen (A). (Fig. 25)

ADVARSEL: Les og forsta kapittelet om sikkerhet f#r du monterer produktet.

Slik justerer du vinkelen på saghodet

ADVARSEL: Så produit av og ta ut batteriet før du fortsetter. Bruk vernehansker.

1. Bruk seks skruer for a feste stotbeskyttelsen. (Fig. 37)

Slik justerer du lenghten pa riggrøret

1. Løsne dreieknotten. (Fig. 38)

2. Trekk ut riggroret til onsket lengde.

3. Trekk til dreieknotten. (Fig. 39)

Slik justerer du selen

Slik kobler du til batteriladeren

1. Koble batteriladeren til den spenningen og frekvensen som er angitt pa typeskiltet.
2. Sett stöpselet i en jordet stikkontakt. LED-indikatoren på batteriladeren blinker grønt en gang.

Merk: Batteriet lades ikke hvis batteritemperaturen er på under 0^ (32^) eller over 50^ (122^) . Hvis temperaturen er på over 50^ / 122^ , sørger batteriladeren for at batteriet avkjøles for det lades.

Slik kobler du batteriet til produitet

ADVARSEL: Bruk bare originale Husqvarna-batterier i produitet.

1. Kontroller at batteriet er fulladet.
2. Skyv batteriet inn i batteriholderen pa produktet. Batteriet lases pa plass nar du horer et klikk. (Fig. 40)

OBS: Hvis det er vanskelig a fà batteriet inn batteriholderen, er dette fordù du prover à sette det inn på feil mâte. Dette kan skade produit.

Merk: Hvis det er Forste gang du bruker batteriet, ma du lade det. Et nytt batteri er bare 30% ladet.

1. Kontroller at batteriet er tort.
2. Sett batteriet i batteriladeren. (Fig. 42)

1. Kontroller at den gronne ladelampen på laderen tennes. Det betyr at batteriet er riktig koblet til laderen.
2. Nár alle LED-indikatorene på batteriet lyser, er batteriet fulladet. (Fig. 43)
3. Nár du skal koble laderen fra stikkontakten, drar du i stopselet. Ikke dra i ledningen.
4. Fjern batteriet fra batteriladeren.

Slik kontrollerer du før bruk

ADVARSEL: Les og forsta kapittelet om sikkerhet f#r du utf#rer vedlikeholdsarbeid pa produitet.

ADVARSEL: Ta ut batteriet for du utforer vedlikehold på produitet.

Slik kontROLLERer du batteriet og batteriladeren

Slik kontroller du om smringen ikke fungerer

40-C500X 104
Symptomer Mulige feil Mulig frengangsmåte
Ladeindikatoren på laderen er gul.Indikatoren for batterifeil blinker eller indikatoren for batteritempe-ratur er på.	Temperaturavvik - Batteriet er for kaldt eller for varmt for bruk eller lading.	Hvis batteriet er for varmt, på du holde det tilkoblet lade- ren. Deninnebygde viften på laderen reduserer tempera-turen på batteriet. Nár batteriet har anbefalt temperatur, starter ladingen automatisk.Hvis batteriet er for kaldt, flytter du det innendørs. Nár batteriet har den anbefalte temperaten, fortsetter du ladingen.Følg temperaturområdet for drift; seBruksanvisningen for batteriladeren. Laderen på holdes unna sollys. Hvis problemet vedvarer, på du ta kontakt med forhandleren.
Ladeindikatoren på laderen er gul. Indikatoren for batterifeil på batteriet er på.	Batteriet har en kri-tisk feil.	Takontakt med forhandleren din.
Ladeindikatorer på laderen lyser rødt.	Laderen har enkritisk feil.	Takontakt med forhandleren din.

• Bruk transportbeskyttelsen på produitet for ä unngå personskader eller skade på produitet under transport og oppbevaring.
• Fest produit à en sikker mâte under transport.

Kassering

Hvis du ikke vet hvilket sagkjede du har på produitet ditt, kan du snakek med serviceforhandleren din.

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på Produkten
