BRUKSANVISNING 530iPT5 HUSQVARNA

Sådan startes produktet på side 86

15. Aku (lisatarvik)

• Hold alltid i produktet med begge hender. (Fig. 21)

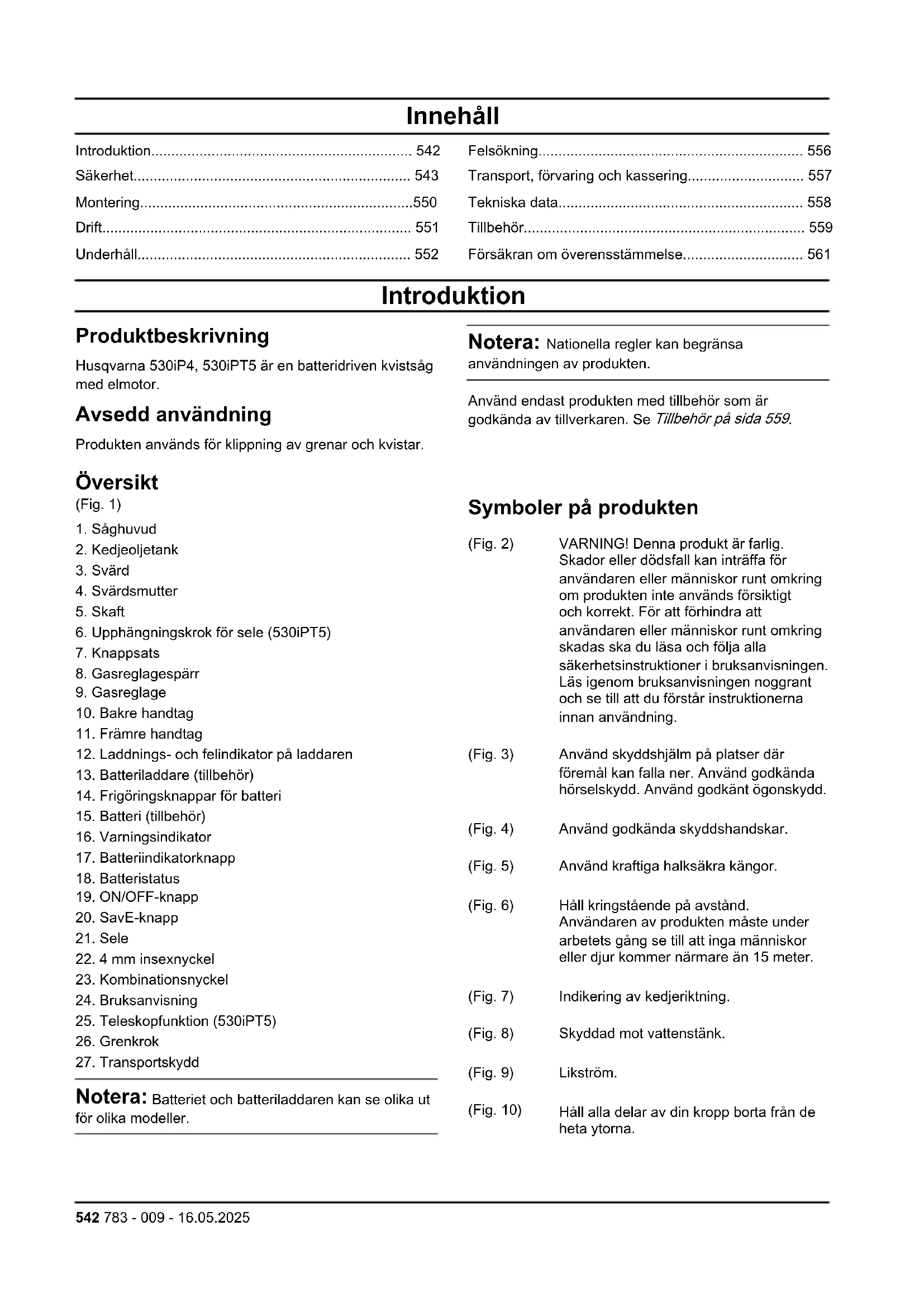

783 - 009 - 16.05.2025 541Innehåll

• Introduktion p. 542
• Säkerhet p. 543
• Montering p. 550
• Drift p. 551
• Underhåll p. 552
• Felsökning p. 556
• Transport, förvaring och kassering p. 557
• Tekniska data p. 558
• Tillbehör p. 559
• Försäkran om överensstämmelse Introduktion Produktbeskrivning Husqvarna 530iP4, 530iPT5 är en batteridriven kvistsåg med elmotor. Avsedd användning Produkten används för klippning av grenar och kvistar. Notera: Nationella regler kan begränsa användningen av produkten. Använd endast produkten med tillbehör som är godkända av tillverkaren. Se Tillbehör på sida 559 p. 561

12. Laddnings- och felindikator på laddaren

Notera: Batteriet och batteriladdaren kan se olika ut för olika modeller. Symboler på produkten (Fig. 2) VARNING! Denna produkt är farlig. Skador eller dödsfall kan inträffa för användaren eller människor runt omkring om produkten inte används försiktigt och korrekt. För att förhindra att användaren eller människor runt omkring skadas ska du läsa och följa alla säkerhetsinstruktioner i bruksanvisningen. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning. (Fig. 3) Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 4) Använd godkända skyddshandskar. (Fig. 5) Använd kraftiga halksäkra kängor. (Fig. 6) Håll kringstående på avstånd. Användaren av produkten måste under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. (Fig. 7) Indikering av kedjeriktning. (Fig. 8) Skyddad mot vattenstänk. (Fig. 9) Likström. (Fig. 10) Håll alla delar av din kropp borta från de heta ytorna. 542 783 - 009 - 16.05.2025(Fig. 11) Påfyllning av kedjeolja och justering av oljeflöde. (Fig. 12) Klippaggregatets arbetsförlopp, drifttid/ vilotid. (Fig. 13) Varken produkten eller förpackningen ska kasseras som hushållsavfall. Istället ska produkten och förpackningen överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning. (Gäller endast Europa) (Fig. 14) Koppla bort batteriet före underhåll. (Fig. 19) Produkten är inte elektriskt isolerad. Om produkten kommer i kontakt med eller i närheten av spänningsförande ledningar kan detta resultera i dödsfall eller allvarlig skada. Elektricitet kan överföras från en punkt till en annan med en så kallad spänningsbåge. Ju högre spänningen är, desto längre kan elektriciteten överföras. Elektricitet kan även överföras genom grenar och andra föremål, särskilt om de är blöta. Håll alltid ett avstånd på minst 10 meter mellan maskinen och spänningsförande ledningar och/eller föremål som är i kontakt med dem. Om du måste arbeta med kortare säkerhetsavstånd ska du alltid kontakta aktuellt kraftbolag för att säkerställa att spänningen är frånslagen innan du påbörjar ditt arbete. ååååvvxxxx Typskylten visar serienumret. yyyy är produktionsåret, ww är produktions- veckan och xxxx är sekvensnumret. (Fig. 15) Produkten överensstämmer med gällande EG-direktiv. Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader. Symboler på batteriet och/eller på batteriladdaren (Fig. 20) Återvinn produkten vid en åter- vinningsstation för elektrisk och elektronisk utrustning. (Gäller endast Europa) (Fig. 16) Transformator med automatisk säkerhetsanordning. (Fig. 17) Använd och förvara endast batteriladdaren inomhus. (Fig. 18) Dubbelisolerad. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation.

783 - 009 - 16.05.2025 543Allmänna maskinsäkerhetsvarningar

VARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner som referens. Notera: I varningarna syftar begreppet ”maskin” på en maskin som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst). Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och väl belyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte maskiner i explosiva miljöer, t.ex. där det förekommer brandfarliga vätskor, gaser eller damm.Maskiner skapar gnistor som kan antända damm och ångor.

• Håll barn och personer i närheten på avstånd när du använder en maskin. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Maskinens kontakter måste passa i uttaget. Förändra aldrig kontakten på något sätt. Använd inga adapterkontakter med jordade maskiner. Oförändrade stickproppar och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rörledningar, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

• Utsätt inte maskiner för regn eller våta förhållanden. Om vatten tränger in i en maskin ökar risken för elektriska stötar.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra maskinen eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektrisk stöt.

• När du använder en maskin utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra en maskin i en fuktig miljö ska du använda en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar. Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder en maskin. Använd inte en maskin om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder maskiner kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd minskar risken för personskador.

• Förhindra oavsiktlig start. Se till att strömbrytaren är frånslagen innan du ansluter maskinen till en strömkälla och/eller ett batteripack samt innan du tar upp eller bär maskinen. Risken för olyckor är stor om du bär maskiner med fingret på strömbrytaren eller tillför ström till maskiner med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på maskinen. Skiftnycklar som lämnas kvar i maskinens rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid stadigt fotfäste och god balans. Det ger dig större kontroll över maskinen i oväntade situationer.

• Använd ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm ska du se till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av maskiner, så att du börjar strunta i maskinsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund. Användning och skötsel av maskinen

• Använd inte onödig kraft. Använd den maskin som är rätt för aktuellt syfte. Med rätt maskin utför du ett bättre och säkrare jobb med den hastighet som maskinen är utformad för.

• Använd inte maskinen om du inte kan starta och stänga av den med strömbrytaren. Maskiner som inte kan regleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/ eller ta bort batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar maskiner. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas oavsiktligt.

• Förvara maskiner utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat maskinerna eller som inte har läst instruktionerna inte använder dem.

783 - 009 - 16.05.2025Maskiner är farliga om de används av ovana

• Underhåll maskiner och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka maskinens funktion. Om maskinen är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på maskinerna.

• Håll skärverktyg vassa och rena. Kapmaskiner med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.

• Använd maskinen, tillbehören och delarna enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av maskinen för andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra maskinen i oväntade situationer. Använda och underhålla batteridrivna maskiner

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast maskiner med särskilt avsedda batteripack. Användning av andra batterier kan innebära risk för skada och brand.

• När batteriet inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du kontakta vården. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller en maskin som har skador eller har modifierats. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller en maskin för eld eller för höga temperaturer. Om de utsätts för brand eller temperatur över 130 °C kan de explodera.

• Följ alla anvisningar för laddning och ladda aldrig batteripack eller maskinen utanför det temperaturintervall som anges i anvisningarna. Felaktig laddning eller temperaturer utanför det specificerade intervallet kan skada batteriet och öka risken för brand. Service

• Låt en kvalificerad reparatör, som endast använder identiska reservdelar, serva din maskin. På så sätt garanterar du att säkerheten för din maskin upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för skaftmonterade grensågar:

• Håll alla delar av kroppen borta från sågkedjan eller sågbladet när den skaftmonterade grensågen är igång. Innan du startar den skaftmonterade grensågen ska du se till att sågkedjan eller sågbladet inte kommer i kontakt med någonting. Ett ögonblick av ouppmärksamhet när du använder den skaftmonterade grensågen kan leda till allvarlig personskada på dig och andra.

• Använd alltid två händer när du använder den skaftmonterade grensågen. Håll den skaftmonterade grensågen med båda händerna för att undvika att du förlorar kontrollen över den.

• Använd aldrig den skaftmonterade grensågen nära kraftledningar. Detta för att minska risken för elstötar. Kontakt med eller användning i närheten av kraftledningar kan orsaka allvarliga skador eller elektriska stötar som leder till dödsfall.

• Håll bara i de isolerade greppytorna på den skaftmonterade grensågen, eftersom sågkedjan eller sågbladet kan komma i kontakt med dolda ledningar. Om sågkedjan eller sågbladet kommer i kontakt med en strömförande ledning kan maskinens metalldelar strömsättas och ge användaren en elektrisk stöt.

• Använd ögonskydd och hörselskydd. Ytterligare skyddsutrustning för händer och halksäkra skor rekommenderas. Lämplig skyddsutrustning minskar risken för personskador.

• Använd alltid huvudskydd när du använder den skaftmonterade grensågen över huvudet. Fallande objekt kan orsaka allvarliga personskador.

• Stå alltid stadigt och använd endast den skaftmonterade grensågen när du står på marken. Hala eller instabila ytor kan få dig att tappa balansen eller kontrollen över maskinen.

• Använd inte en skaftmonterad grensåg i ett träd, på en stege eller med annat ostadigt stöd. Om en skaftmonterad grensåg används på detta sätt kan det leda till att du tappar balansen, tappar kontrollen över maskinen och personskador.

• Håll alla nätsladdar borta från skärområdet. Det kan finnas dolda nätsladdar i träd som du kan råka skära av med sågklingan eller sågbladet.

• Använd inte den skaftmonterade grensågen i dåligt väder, i synnerhet vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• När du kapar en gren som är spänd ska du se upp för återfjädring. När spänningen i träfibrerna

783 - 009 - 16.05.2025

545frigörs kan den fjäderbelastade grenen träffa användaren och/eller göra att den skaftmonterade grensågen blir okontrollerbar.

• Var mycket försiktig när du kapar snårskog och ungträd. Smala växtdelar kan fastna i sågkedjan eller sågbladet och piska mot dig eller få dig ur balans.

• När du bär den skaftmonterade grensågen med maskinen avstängd ska du se till att inte använda någon strömbrytare och hålla sågkedjan eller sågbladet borta från kroppen. Om du använder den skaftmonterade grensågen på rätt sätt minskar risken för oavsiktlig kontakt med sågkedjan eller sågbladet.

• Montera alltid svärdsskyddet eller sågbladskyddet vid transport eller förvaring av den skaftmonterade grensågen. Korrekt hantering av den skaftmonterade grensågen minskar risken för oavsiktlig kontakt med den rörliga sågkedjan eller sågbladet.

• När du tar bort material som har fastnat, förvarar eller utför service på den skaftmonterade grensågen måste du se till att strömbrytaren är avstängd och att alla batteripacket är borttagna. Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt.

• Kapa endast trä. Använd inte den skaftmonterade grensågen till sådant som den inte är avsedd för. Till exempel: Använd inte den skaftmonterade grensågen för att kapa plast, metall, murverk eller byggmaterial som inte är av trä. Användning av den skaftmonterade grensågen i andra syften än de avsedda kan resultera i en farlig situation. Orsaker till kast och hur du undviker att det inträffar Kast kan inträffa när svärdsspetsen kommer i kontakt med ett föremål eller när träet nyper fast sågkedjan under sågning. Spetskontakt kan i vissa fall göra att svärdet trycks uppåt och bakåt mot användaren. Nyps sågkedjan fast vid svärdsspetsen kan det göra att svärdet snabbt trycks bakåt mot användaren. Båda dessa händelser kan göra att du förlorar kontrollen över sågen vilket kan leda till allvarliga personskador. Förlita dig inte enbart på sågens säkerhetsfunktioner. Som motorsågsanvändare bör du vidta flera åtgärder för att undvika olyckor och skador. Kast orsakas av felaktig användning och/eller felaktiga förhållanden och kan undvikas om du vidtar nedanstående försiktighetsåtgärder.

• Håll sågen i ett stadigt grepp och se till att fingrarna omsluter handtaget. Håll båda händerna på sågen och placera kroppen och armen så att du kan hålla emot kast. Kast kan kontrolleras om rätt försiktighetsåtgärder vidtas. Släpp inte motorsågen!

• Sträck dig inte för långt och såga inte över axelhöjd. Detta hjälper till att förhindra oavsiktlig spetskontakt och ger ökad kontroll över motorsågen i oväntade situationer.

• Vid byte ska du endast använda de svärd och sågkedjor som specificeras av tillverkaren. Felaktiga utbytessvärd och -kedjor kan göra att kedjan går sönder och/eller orsaka kast.

• Följ tillverkarens instruktioner för slipning och underhåll av kedjan. Minskad höjd på underställningen ökar risken för kast. SPARA DE HÄR INSTRUKTIONERNA. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• För att undvika ofrivillig start av maskinen ska batteriet avlägsnas.

• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Felaktigt underhåll kan leda till skador eller dödsfall.

• Kontrollera produkten före användning. Se Kontrollera före användning på sida 551 och Underhållsschema på sida 552 . Använd inte en produkt som har skador eller inte fungerar korrekt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.

• Barn ska övervakas för att garantera att de inte leker med produkten. Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/ eller batteriet använda eller underhålla den. Lokala föreskrifter kan reglera användarens ålder.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten oåtkomlig för barn.

• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Ändringar och/eller tillbehör som inte är godkända kan medföra allvarliga personskador eller dödsfall för användaren och andra. Notera: Nationella eller lokala lagar kan reglera användningen. Följ givna föreskrifter. Säkerhetsinstruktioner för drift VARNING: Läs och följ varningsinstruktionerna nedan innan du använder produkten. 546 783 - 009 - 16.05.2025• Se till att inga människor eller djur kommer närmare än 15 meter ifrån dig när du arbetar. När flera användare arbetar inom samma område är det säkra avståndet minst 15 meter. Annars finns det risk för allvarliga personskador. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.

• Arbete i dåligt väder är tröttsamt och kan öka riskerna. Vi rekommenderar inte att produkten används i mycket dåligt väder, till exempel vid tät dimma, kraftigt regn, kraftig vind, extrem kyla eller risk för åskväder osv. eftersom det innebär ökade risker.

• Låt aldrig barn använda eller vara i närheten av produkten. Eftersom produkten är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Koppla därför alltid ur batteriet när produkten inte är under uppsikt.

• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har dålig blodcirkulation. Prata med läkare om du upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

• Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada.

• Stoppa alltid produkten, ta ut batteriet och se till att skärutrustningen stannar helt innan du utför arbeten på produkten. Avsteg från slipinstruktionen ökar sågkedjans kastbenägenhet avsevärt.

• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.

• Undvik all användning du anser dig otillräckligt kvalificerad för.

• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.

• Produkten kan plötsligt kastas i sidled när svärdsspetsen kommer i kontakt med fasta föremål. Det kallas för kast. Ett kast kan vara så kraftigt att produkten och/eller den som handhar den knuffas åt sidan och kan medföra att kontrollen över produkten går förlorad. Undvik att såga med svärdets spets.

• Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Håll bra balans och ett stadigt fotfäste. Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Inspektera alltid arbetsområdet. Avlägsna alla lösa föremål, såsom stenar, krossat glas, spikar, ståltråd, snören med mera, som kan slungas iväg eller sno in sig i skärutrustningen.

• Var ytterst försiktig vid sågning i ett träd som är spänt. Ett spänt träd kan både före och efter genomsågning sprätta tillbaka till sitt normalläge. Felaktig placering av dig och sågsnittet kan leda till att trädet träffar dig eller produkten så att du tappar kontrollen. Båda omständigheterna kan orsaka allvarlig personskada.

• Använd selen för att bära upp produktens vikt och göra den lättare att hantera.

• Håll alltid produkten med båda händerna. (Fig. 21)

• Vid förflyttning till annat område ska produkten stoppas. Vid längre förflyttningar samt transporter ska transportskyddet sättas fast.

• Ställ aldrig ner produkten när den är påslagen utan att du har uppsikt över den.

• Om produkten används vid temperaturer under -10 °C måste produkten och batteriet förvaras i ett uppvärmt utrymme i minst 24 timmar innan arbetet påbörjas.

• Stå aldrig direkt under en gren som klipps. Det kan leda till allvarlig eller till och med livshotande personskada.

• Följ tillämpliga säkerhetsföreskrifter för arbete i närheten av strömförande luftledningar.

• Produkten är inte elektriskt isolerad. Om produkten kommer i kontakt med eller i närheten av spänningsförande ledningar kan detta resultera i dödsfall eller allvarlig kroppsskada. Elektricitet kan överföras från en punkt till en annan med en så kallad spänningsbåge. Ju högre spänningen är, desto längre kan elektriciteten överföras. Elektricitet kan även överföras genom grenar och andra föremål, särskilt om de är blöta. Håll alltid ett avstånd på minst tio meter mellan produkten och högspänningsledningar och/eller föremål som är i kontakt med dem. Om du måste arbeta med kortare säkerhetsavstånd ska du alltid kontakta aktuellt kraftbolag för att säkerställa att spänningen är frånslagen innan du påbörjar ditt arbete.

• En felaktig skärutrustning kan öka risken för olyckor.

783 - 009 - 16.05.2025

547Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd skyddshjälm om det finns risk för fallande föremål.

• Långvarig exponering för buller kan ge hörselskador. Batteridrivna produkter är i allmänhet relativt tysta men skador kan uppstå genom en kombination av ljudnivå och långvarig användning. Husqvarna rekommenderar att användaren har hörselskydd vid användning av produkten under en längre sammanhängande period av dagen. Personer som använder produkten kontinuerligt och regelbundet bör kontrollera hörseln regelbundet. VARNING: Hörselskydd begränsar förmågan att höra ljud och varningssignaler.

• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU- länder.

• Använd visir för att skydda ansiktet. Ett visir ger inte ett fullgott skydd för ögonen. (Fig. 22)

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

• Använd halkfria och stadiga stövlar eller skor.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna. (Fig. 23)

• Ha första förband nära till hands. (Fig. 24) Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med säkerhetsanordningar som är skadade eller som inte fungerar korrekt.

• Kontrollera säkerhetsanordningarna regelbundet. Se Underhållsschema på sida 552

• Om säkerhetsanordningarna är skadade eller om de inte fungerar korrekt ska du kontakta en Husqvarna- serviceverkstad. Kontrollera knappsatsen

1. Tryck på ON/OFF-knappen (A). (Fig. 25)

a) Produkten är påslagen när lampan (B) lyser. b) Produkten är avstängd när lampan (B) är släckt.

2. Om varningsindikatorn (C) lyser eller blinkar. Se

Knappsats på sida 556

Kontrollera gasreglagespärren Gasreglagespärren är utformad för att förhindra oavsiktlig aktivering. När du trycker gasreglagespärren framåt (A) och sedan trycker den mot handtaget (B) frikopplas gasreglaget (C). När greppet om handtaget släpps återgår både gasreglaget och gasreglagespärren till sina respektive ursprungslägen. Denna rörelse drivs av tre oberoende fjädrar. (Fig. 26)

1. Kontrollera att gasreglaget är låst när spärren är i sitt

ursprungsläge. (Fig. 27)

2. Tryck gasreglagespärren framåt (A) och nedåt. Håll

gasreglagespärren mot handtaget (B) och kontrollera att den går tillbaka till sitt ursprungliga läge när du släpper den. (Fig. 28)

3. Kontrollera att gasreglaget och gasreglagespärren

rör sig fritt och att deras returfjädersystem fungerar. (Fig. 29)

4. Tryck på ON/OFF-knappen, se

Starta produkten på sida 551

5. Tryck in gasreglaget helt för fullt varvtal.

6. Släpp gasreglaget och se till att sågkedjan stannar

och att den förblir stilla. Trimmerhuvudets skydd Skärutrustningens skydd förhindrar att lösa föremål skjuts ut mot användaren. Undersök om skärutrustningens skydd är skadat och byt ut det om så är fallet. Använd endast godkänt skydd för skärutrustningen. Säkerhetsinstruktioner för skärutrustningen VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast godkända svärd-/ sågkedjekombinationer och godkänd filutrustning. Se Tillbehör på sida 559 för instruktioner.

783 - 009 - 16.05.2025• Använd skyddshandskar när du använder eller utför

underhåll på sågkedjan. Även en sågkedja som inte rör sig kan orsaka skador.

• Håll skärtänderna korrekt filade. Följ instruktionerna och använd rekommenderad filmall. En sågkedja som är skadad eller felaktigt filad ökar risken för olyckor. (Fig. 30)

• Håll korrekt underställning. Följ våra instruktioner och använd rekommenderad underställning. En för stor underställning ökar risken för kast. (Fig. 31)

• Se till att kedjan har korrekt spänning. Om kedjan inte sluter tätt mot svärdet kan kedjan hoppa av. En felaktig sågkedjespänning ökar slitaget på svärd, sågkedja och kedjedrivhjulet. Se Spänna kedjan på sida 555

• Utför underhåll på skärutrustningen regelbundet och se till att den är smord. Om kedjan inte är korrekt smord ökar risken för slitage på svärd, sågkedja och kedjedrivhjul. (Fig. 33) Batterisäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast godkända batterier från Husqvarna.

Godkända batterier på sida 559 . Batterierna har krypterad programvara.

• Använd endast godkända batterier från Husqvarna som strömförsörjning för relaterade Husqvarna- produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

• Använd inte batterier som inte är laddningsbara.

• Placera inte föremål i luftspringorna på batteriet.

• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan orsaka brännskador och/ eller kemiska brännskador.

• Håll batteriet borta från regn och fuktiga förhållanden.

• Håll batteriet borta från mikrovågor och högt tryck.

• Försök inte ta isär eller krossa batteriet.

• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och tvål och kontakta läkare. Om du får vätska i ögonen ska du inte gnugga, utan spola med vatten i minst 15 minuter och kontakta läkare.

• Använd batteriet vid temperaturer mellan –10 °C (14 °F) och 40 °C (114 °F).

• Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra produkten, batteriet och batteriladdaren på sida 555

• Använd inte ett batteri som har skador eller inte fungerar korrekt.

• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, skruvar och smycken.

• Håll batteriet utom räckhåll för barn. Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektriska stötar eller kortslutning om säkerhetsinstruktionerna inte följs.

• Använd inte andra batteriladdare än den som medföljde produkten. Använd endast godkända Husqvarna-batteriladdare för att ladda godkända batterier från Husqvarna. Instruktioner finns i Godkända batteriladdare på sida 559

• Försök inte plocka isär batteriladdaren.

• Använd inte en batteriladdare som har skador eller inte fungerar korrekt.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i strömkabeln.

• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte sladden kläms i dörrar, stängsel eller liknande.

• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Se till att batteriladdaren inte är övertäckt. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

• Ladda endast batteriet inomhus där den inte utsätts för solljus och på en plats med bra luftflöde. Ladda inte batteriet utomhus. Ladda inte batteriet vid fuktiga förhållanden.

• Använd endast batteriladdaren i temperaturer mellan 5 °C (41 °F) och 40 °C (104 °F). Använd laddaren i en miljö med bra luftflöde, som är torr och fri från damm.

• Placera inte föremål i kylningsöppningar på batteriladdaren.

• Anslut inte batteriladdarens kontakter till metallföremål eftersom batteriladdaren kan kortslutas.

• Använd godkända eluttag som inte är skadade. Se till att batteriladdarens sladd inte är skadad. Om förlängningssladd används, se till att den inte är skadad. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

783 - 009 - 16.05.2025 549• Ta ur batteriet innan du utför underhåll, övriga

kontroller eller monterar produkten.

• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.

• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.

• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Använd endast originaltillbehör. Montering Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten. Montering av svärd och sågkedja

1. Ta loss svärdsmuttern som håller fast

2. Justera svärdet på svärdsbulten. Montera svärdet i

det bakre läget. Placera sågkedjan på kedjedrivhjulet och i svärdsspåret. Börja på svärdets ovansida.

3. Kontrollera att knivarnas eggar är riktade framåt på

ovansidan av svärdet som indikeras av symbolen på produkten (C).

4. Rikta in hålet på svärdet med kedjespännartappen

och installera kopplingskåpan. Se till att drivlänkarna passar in på kedjedrivhjulet (B). Kontrollera att sågkedjan ligger i svärdsspåret. Dra sedan åt svärdsmuttrarna för hand så hårt du kan. (Fig. 34)

5. Spänn sågkedjan, se

Spänna kedjan på sida 555

Justera såghuvudets vinkel VARNING: Stäng av produkten och ta ur batteriet innan du fortsätter. Använd skyddshandskar.

1. Lossa skruvarna på såghuvudet (A).

2. Vrid såghuvudet (B) 90 °.

3. Dra åt skruvarna (A). (Fig. 35)

• Montera grenkroken med två skruvar. (Fig. 36) Montera stötskyddet

1. Montera stötskyddet med sex skruvar. (Fig. 37)

Justera riggrörets längd

1. Lossa på vredet. (Fig. 38)

2. Dra ut riggröret till önskad längd.

3. Dra åt vredet. (Fig. 39)

1. Sätt på dig selen.

2. Fäst selen i dess upphängningskrok.

3. Ändra längden på selen tills upphängningskroken är

i nivå med din höft. (Fig. 21) Ansluta batteriladdaren

1. Anslut batteriladdaren till den spänning och frekvens

som anges på typskylten.

2. Anslut stickkontakten till ett jordat uttag. Lampan på

batteriladdaren blinkar grönt en gång. Notera: Batteriet laddas inte om batteritemperaturen är lägre än 0 °C eller högre än 50 °C. Om temperaturen är högre än 50 °C kyler batteriladdaren ned batteriet innan det laddas. Ansluta batteriet till produkten VARNING: Använd endast Husqvarna- originalbatterier i produkten.

1. Se till att batteriet är fulladdat.

2. Skjut in batteriet i produktens batterihållare. Batteriet

låses på plats när du hör ett klickljud. (Fig. 40) OBSERVERA: Om batteriet inte går enkelt in i batterihållaren är det inte korrekt installerat. Det kan orsaka skador på produkten.

3. Kontrollera att batteriet är korrekt installerat.

Fylla på med kedjeolja Fyll på med kedjeolja efter en timmes användning eller när batteriet är slut.

1. Öppna kedjeoljelocket ovanpå på såghuvudet. (Fig.

Drift Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten

• Mer produktinformation.

• Information om, och hjälp med, produktdelar och service. Börja använda Husqvarna Connect

2. Utför registreringen i Husqvarna Connect-appen.

3. Följ instruktionerna i Husqvarna Connect-appen för

att ansluta och registrera produkten. Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information. Att ladda batteriet Notera: Ladda batteriet om det är första gången du använder det. Ett nytt batteri är endast 30 % laddat.

1. Se till att batteriet är torrt.

2. Sätt i batteriet i batteriladdaren. (Fig. 42)

Notera: Batteriet och batteriladdaren kan se olika ut mellan olika modeller, men proceduren är densamma.

3. Kontrollera att den gröna laddningslampan på

batteriladdaren tänds. Det betyder att batteriet är korrekt anslutet till batteriladdaren.

4. När alla lysdioder på batteriet lyser är batteriet

fulladdat. (Fig. 43)

5. Koppla bort batteriladdaren från eluttaget genom att

Notera: Se handböckerna för batteri och batteriladdare för mer information. Kontrollera före användning

1. Inspektera arbetsområdet. Avlägsna föremål som

2. Kontrollera sågkedjan. Använd aldrig slö, sprucken

eller skadad utrustning.

3. Kontrollera produkten så att den är i fullgott skick.

4. Kontrollera att alla muttrar och skruvar är åtdragna.

5. Se till att kedjan är korrekt smord, se

Smörjning av skärutrustningen på sida 555

6. Se till att sågkedjan alltid stannar när motorn går på

7. Använd endast produkten för det arbete den är

8. Se till att handtaget och skyddsanordningarna

är i gott skick. Använd aldrig en maskin som saknar delar eller som har ändrats i strid mot specifikationen. Starta produkten

1. Håll ON/OFF-knappen intryckt tills den gröna lampan

2. Använd gasreglaget för att reglera hastigheten.

Använda SavE-funktionen Den här produkten har en energisparfunktion, SavE. SavE-funktionen minskar kedjehastigheten och ger den längsta drifttiden från batteriet. Notera: SavE-funktionen minskar inte produktens sågkraft.

1. Tryck på SavE-knappen på knappsatsen.

2. Kontrollera att den gröna lysdioden tänds.

3. Tryck på SavE-knappen igen för att koppla från

funktionen. Den gröna lysdioden slocknar. (Fig. 45) Stoppa produkten

1. Släpp gasreglaget eller gasreglagespärren.

2. Tryck på ON/OFF-knappen tills den gröna lampan

3. Tryck på frigöringsknapparna på batteriet och dra ut

batteriet. (Fig. 46) Använda produkten VARNING: Stå aldrig direkt under en gren som kapas. Det kan orsaka skada eller dödsfall.

783 - 009 - 16.05.2025 551• Var försiktig när du arbetar nära luftledningar.

Fallande grenar kan leda till kortslutning.

• Om möjligt ska du ställa dig så att du kan göra snittet i rät vinkel mot grenen. (Fig. 47)

• Kapa stora grenar i sektioner. Observera att fallande grenar kan studsa i riktning mot användaren efter att de träffat marken. (Fig. 48)

• Kapa aldrig genom knölen vid grenens rot eftersom detta gör att läkningen saktar ner och att risken för svampangrepp ökar! (Fig. 49)

• Använd stoppet längst ner på kaphuvudet för att få stöd vid kapning. Detta förhindrar att skärutrustningen ”hoppar” på grenen. (Fig. 50)

• Gör ett första snitt på undersidan av grenen innan du skär igenom grenen. Detta förhindrar att barken rivs av, vilket kan leda till långsam läkning och orsaka permanent skada på trädet. Snittet får inte vara djupare än 1/3 av grenens tjocklek för att förhindra att den fastnar. Håll kedjan igång medan du drar tillbaka skärutrustningen från grenen för att förhindra att den fastnar. (Fig. 51)

• Se till att du står stadigt och att du kan arbeta utan att hindras av grenar, stenar och träd. VARNING: Aktivera aldrig gasreglaget när du inte har fullständig överblick över skärutrustningen. Underhåll Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du utför underhållsarbete på produkten. VARNING: Ta ur batteriet innan du utför underhåll på produkten. Underhållsschema VARNING: Ta bort batteriet innan du utför underhåll. Nedan följer en lista över de underhållssteg som ska utföras på produkten. Utöver det underhåll som beskrivs i underhållsschemat ska du låta en Husqvarna-serviceverkstad utföra service på produkten regelbundet. Kontakta en Husqvarna serviceverkstad för information om serviceintervallen. Se uppgifter i underhållskapitlet för mer information. Underhåll Dagligen Varje vecka Varje månad Rengör produktens yttre delar med en torr trasa. Använd inte vatten.

Kontrollera att ON/OFF-knappen fungerar som den ska och inte är skadad.

Kontrollera att gasreglaget och gasreglages- pärren fungerar korrekt säkerhetsmässigt.

Se till att samtliga kontroller fungerar och inte är skadade.

Håll handtagen torra och rena. Se till att det inte finns olja eller fett på handtagen.

Se till att kedjeskyddet inte är skadat. Byt kedjeskyddet om det är skadat.

Se till att skruvar och muttrar är åtdragna. X Rengör oljetanklocket. X Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.

552 783 - 009 - 16.05.2025Underhåll Dagligen Varje vecka Varje månad Kontrollera att batteriladdaren fungerar kor- rekt och inte är skadad.

Se till att batteriet inte är skadat. X Se till att batteriet är laddat. X Se till att batteriladdaren inte är skadad. X Undersök alla kablar, kopplingar och anslut- ningar. Se till att det inte är skadat eller smutsigt.

Rengör kedjeskyddet. X Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslutningen mel- lan batteriet och batteriladdaren.

Se till att såghuvudet inte är skadat. Byt såg- huvudet om det är skadat. En godkänd återförsäljare Husqvarna måste utföra allt underhåll på såghuvudet. Kontrollera slitaget på kedjedrivhjulet. Byt ut kedjedrivhjulet efter cirka 100 timmars användning eller oftare om det behövs. Undersöka batteriet och batteriladdaren

1. Undersök om batteriet har skador, till exempel

2. Undersök om batteriladdaren har skador, till exempel

3. Kontrollera att anslutningssladden till batteriladdaren

är oskadad och att inga sprickor finns. Underhålla tillbehöret Kontrollera sågkedjan Kontrollera sågkedjan dagligen.

1. Se till att det inte finns några sprickor i nitar och

2. Undersök om sågkedjan är stel.

3. Jämför sågkedjan med en ny sågkedja för att avgöra

om nitar och länkar är slitna.

4. Byt ut sågkedjan om den uppvisar något av

ovanstående förhållanden.

5. Byt ut sågkedjan när längden på skärtänderna har

2. Byt kedjedrivhjul om det är slitet och rör sig från sida

till sida på motoraxeln. Kontrollera svärdet

1. Se till att oljekanalen inte är igensatt. Rengör vid

2. Undersök om det finns grader på svärdets kanter. Ta

bort grader med en fil. (Fig. 56)

3. Rengör spåret i svärdet. (Fig. 57)

4. Undersök spåret i svärdet för slitage. Byt ut svärdet

vid behov. (Fig. 58)

5. Undersök om svärdsspetsen är ojämn eller mycket

6. Kontrollera att svärdets noshjul går lätt samt att

noshjulets smörjhål inte är igensatt. Rengör och smörj vid behov. (Fig. 60)

7. Vänd svärdet dagligen för att förlänga dess

livslängd. (Fig. 61) Slipa sågkedjan Information om svärd och sågkedja VARNING: Använd skyddshandskar när du använder eller utför underhåll på sågkedjan. Även en sågkedja som inte rör sig kan orsaka skador. Byt ut slitna eller skadade svärd eller sågkedjor mot den svärd- och sågkedjekombination som rekommenderas av Husqvarna. Detta är nödvändigt för att behålla produktens säkerhetsfunktioner. Se Tillbehör på sida

för en lista med svärd- och kedjekombinationer som vi rekommenderar för utbyte.

783 - 009 - 16.05.2025

553• Svärdslängd, tum/cm. Information om svärdslängden finns vanligen på den bakre änden av svärdet. (Fig. 62)

• Antal tänder i noshjulet (T). (Fig. 63)

• Sågkedjedelning, tum. Avståndet mellan sågkedjans drivlänkar måste vara anpassade till avståndet mellan tänderna på svärdets noshjul och kedjedrivhjulet. (Fig. 64)

• Drivlänksantal. Antal drivlänkar avgörs av typen av svärd. (Fig. 65)

• Svärdsspårbredd, tum/mm. Svärdsspårbredden måste vara samma som kedjans drivlänkars bredd. (Fig. 66)

• Kedjeoljehål och hål för kedjespännare. Svärdet måste anpassas till produkten. (Fig. 67)

• Drivlänksbredd, mm/tum. (Fig. 68) Allmän information om hur du slipar skärtänderna Använd inte en slö sågkedja. Om sågkedjan är slö måste du anbringa mer kraft för att trycka in svärdet genom träet. Om sågkedjan är mycket slö genereras inga träflisor, utan sågspån. En välslipad sågkedja äter sig igenom träet och skapar träflis som är långa och tjocka. Skärtanden (A) och underställningen (B) utgör tillsammans den skärande delen av sågkedjan, kniven. Höjdskillnaden mellan de två avgör skärdjupet (underställningen). (Fig. 69) Vid slipning av en skärtand ska du tänka på följande:

• filningsvinkel (Fig. 70)

• stötvinkeln (Fig. 71)

• rundfilens diameter. (Fig. 73) Det är svårt att slipa en sågkedja korrekt utan rätt utrustning. Använd den rekommenderad filmallen. Det hjälper dig att behålla maximal skärkapacitet och minimal kastrisk. VARNING: Kastrisken ökar väsentligt om du inte följer slipinstruktionerna. Notera: Se Slipning av skärtand på sida 554 för information om slipning av sågkedjan. Slipning av skärtand

1. Använd en rundfil och en filmall för slipning av

skärtänderna. (Fig. 74) Notera: Se Tillbehör på sida 559 för information om vilken fil samt vilken filmall som rekommenderas till din sågkedja.

2. Se till att kedjan har korrekt spänning. En sågkedja

utan korrekt spänning rör sig från sida till sida. Detta gör det svårt att slipa sågkedjan. Se Spänna kedjan på sida 555 för anvisningar. (Fig. 75)

3. För filen från insidan av skärtänderna och ut. Minska

trycket på returdraget. (Fig. 76)

4. Ta bort filmaterialet på alla tänderna på ena sidan

5. Vänd på produkten och ta bort filmaterialet på den

6. Se till att alla skärtänder har samma längd när du tar

7. Sågkedjan är sliten när skärtänderna minskats till

4 mm. Byt ut sågkedjan. (Fig. 53) Allmän information om hur du justerar underställningen Underställningen (C) minskar när du slipar en skärtand (A). För att behålla maximal skärkapacitet måste du ta bort filmaterialet från underställningen (B) för att få rekommenderad underställningsnivå. Se Tillbehör på sida 559 för anvisningar om hur du får korrekt underställning för din sågkedja. (Fig. 77) VARNING: För stor underställning ökar kastrisken! Justera underställningen

Slipning av skärtand på sida 554 för instruktioner innan du justerar underställningen eller slipar skärtänderna. Vi rekommenderar att underställningen justeras var tredje gång du slipar skärtänderna. Notera: Denna rekommendation gäller endast om skärtändernas längd inte minskar för mycket. 554 783 - 009 - 16.05.2025Vi rekommenderar att du använder vår underställningsmall för att få rätt underställning och rätt vinkel på underställningen. (Fig. 78)

1. Använd en flatfil och en underställningsmall

och justera underställningen. Använd endast den rekommenderade underställningsmallen för att få rätt underställning och rätt vinkel på underställningen.

2. Lägg underställningsmallen på sågkedjan.

Notera: Se underställningsmallens förpackning för mer information om hur du använder verktyget.

3. Använd flatfilen för att ta bort den del

av underställningen som sticker ut genom underställningsmallen. (Fig. 79) Notera: Underställningen är korrekt då inget motstånd känns när du drar filen över underställningsmallen. Spänna kedjan VARNING: En sågkedja med felaktig spänning kan lossna från svärdet och orsaka allvarlig eller livshotande skada. En sågkedja blir längre när du använder den. Justera kedjan regelbundet.

1. Lossa svärdsmuttern som låser kopplingskåpan/

kedjebromsen. Använd en skiftnyckel. (Fig. 80)

2. Dra sedan åt svärdsmuttrarna för hand så hårt du

3. Lyft svärdets främre del och vrid

sågkedjesträckarskruven. Använd en skiftnyckel. (Fig. 81)

4. Dra åt sågkedjan tills den sitter tätt mot svärdet men

ändå kan förflyttas enkelt.

5. Dra åt svärdsmuttrarna med skiftnyckeln och lyft

samtidigt svärdets främre del. (Fig. 82)

6. Se till att du kan dra runt sågkedjan för hand och att

den inte hänger ned från svärdet. (Fig. 83) Smörjning av skärutrustningen VARNING: Otillräcklig smörjning av skärutrustningen kan resultera i att kedjan går av vilket kan orsaka allvarlig, till och med livshotande skada. VARNING: Använd aldrig spillolja! Spillolja är farligt för människor, för produkten och för miljön. Kedjeolja VARNING: Otillräcklig smörjning av skärutrustningen kan resultera i att kedjan går av vilket kan orsaka allvarlig och till och med livshotande skada.

• En kedjeolja ska ha god vidhäftning vid sågkedjan samt ha goda flytegenskaper oavsett om det är varm sommar eller kall vinter.

• Vi har utvecklat en optimal kedjeolja som genom sin vegetabiliska bas dessutom är biologiskt nedbrytbar. Vi rekommenderar att vår olja används för att maximera sågkedjans livslängd och minimera miljöpåverkan.

• Om vår kedjeolja inte är tillgänglig rekommenderas vanlig kedjeolja.

• I områden där oljor speciellt avsedda för sågkedjesmörjning inte är tillgängliga kan EP 90- transmissionsolja användas.

• Använd aldrig spillolja! Den är skadlig både för dig, maskinen och miljön. Kontrollera sågkedjesmörjningen

1. Kontrollera sågkedjesmörjningen vid varje

tankningstillfälle. Peka svärdsspetsen mot en ljust färgad yta och håll den på cirka 20 cm avstånd. Efter en minuts körning på 75 % gas ska en tydlig oljerand synas på det ljusa föremålet. (Fig. 84) Göra en kontroll om smörjningen inte fungerar

1. Kontrollera att svärdets oljekanal är öppen. Rengör

vid behov. (Fig. 85)

2. Kontrollera att växelhusets oljekanal är ren. Rengör

3. Kontrollera att svärdets noshjul roterar obehindrat.

Om kedjesmörjningen inte fungerar efter genomgång av kontrollerna ovan ska du uppsöka en serviceverkstad. (Fig. 86) Byta kedjedrivhjulet

1. Ta loss svärdsmuttern (A) som håller fast

5. Ta bort skivfjädern (E).

6. Ta bort kedjedrivhjulet (F). (Fig. 87)

7. Installera ett nytt kedjedrivhjul.

Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter

5552. Rengör batteriet och batteriladdaren med en torr trasa. Håll batteriets styrspår rena.

3. Kontrollera att polerna på batteriet och

batteriladdaren är rena före användning.

4. Rengör runt oljetanklocket med en borste.

5. Rengör den inre ytan av skyddet med en borste.

Felsökning Knappsats Problem Eventuella fel Möjlig lösning Grön startlysdiod blinkar. Låg batterispänning. Ladda batteriet. Röd lysdiod för fel blinkar. Överbelastning. Skärutrustningen är blockerad. Tryck på ON/ OFF-knappen för att stänga av produkten. Ta bort batteriet. Rensa skärutrustningen från oönskat material. Lossa kedjan. Temperaturavvikelse. Låt produkten svalna. Gasreglaget och ON/OFF-knappen används samtidigt. Släpp gasreglaget och tryck på ON/OFF- knappen. Produkten startar inte. Smuts i batteriets kontakter. Rengör batteriets kontakter med tryckluft el- ler en mjuk borste. Röd lysdiod för fel tänds. Man måste utföra service på produkten. Vänd dig till en serviceverkstad. Batteri 40-B220X

Symptom Orsak Åtgärd Batteriets felindikator blinkar. Batteriet är tomt. Ladda batteriet. Hög belastning i kombination med mycket låg batteritemperatur. Gör batteriet varmt. Flytta till exempel inomhus eller kör med låg hastighet tills batteriet är varmt. Batteriet fungerar inte. Gränsen för batteriets driftsintervall är nästan nådd. Ta ur batteriet från produkten. Låt batteriet vila och tryck sedan på bat- teriindikatorknappen. Indikatorn för batteritemperatur lyser. Batteriet är för kallt eller för varmt för att användas. Använd batteriet i en omgivningstem- peratur på −10 till 40 °C. När batteriet har rätt temperatur kan du använda det. Indikatorn för batteritemperatur blin- kar. Batteriet är nära temperaturgränser- na. Minska hastigheten och/eller belas- tningen. Placera batteriet där tempe- raturen är mellan 10 och 30 °C för optimal prestanda.

Felsökningen kan skilja sig åt för andra batterimodeller. Se bruksanvisningen för batteriet för information om hur du använder batteriet. Använd endast godkända batterier från Husqvarna. 556 783 - 009 - 16.05.2025Indikatorn för batteritemperatur lyser när batteriet sitter i laddaren. Temperaturavvikelse: batteriet är för kallt eller för varmt för att laddas. Låt batteriet svalna eller ta in det in- omhus för att värma det. När batte- riet har rätt temperatur kan det lad- das igen. Använd laddaren i en om- givningstemperatur på 5 till 40 °C. Utsätt inte laddaren för solljus. Kon- takta en återförsäljare om problemet kvarstår. Batteriets felindikator tänds. Batteriet har ett kritiskt fel. Prata med en återförsäljare. Batteriladdare 40-C500X

Symptom Eventuella fel Möjliga åtgärder Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn blinkar eller batteriets temperaturindikator ly- ser. Temperaturavvikelse: batteriet är för kallt eller varmt för att an- vändas eller laddas. Om batteriet är för varmt, håll det anslutet till laddaren. Laddarens inbyggda fläkt sänker temperaturen i batteri- et. När batteriet når den rekommenderade temperaturen startar laddningen automatiskt. Om batteriet är för kallt, flytta det inomhus. När batteri- et når den rekommenderade temperaturen, fortsätt ladd- ningen. Följ temperaturintervallet för användning, se batterilad- darens bruksanvisning. Utsätt inte laddaren för solljus. Kontakta en återförsäljare om problemet kvarstår. Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn på batteriet lyser. Batteriet har ett kri- tiskt fel. Prata med en återförsäljare. Laddningsindikatorn på laddaren är röd. Laddaren har ett kri- tiskt fel. Prata med en återförsäljare. Transport, förvaring och kassering Transport och förvaring Notera: Temperaturvariationer kan leda till tryck i oljetanken med tillfälligt oljeläckage som följd. Följ instruktionerna för förvaring.

• Rengör produkten och töm oljetanken innan du ställer produkten i förvaring.

• Placera produkten horisontellt eller upphängd med svärdet riktat nedåt vid förvaring.

• Placera inte produkten med svärdet riktat uppåt vid förvaring.

• Medföljande litiumjonbatterier uppfyller kraven i lagstiftningen för farligt gods.

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.

• Ta ur batteriet vid förvaring eller transport.

Felsökningen kan skilja sig åt för andra laddarmodeller. Se bruksanvisningen för batteriladdaren för informa- tion om hur du använder batteriladdaren. Använd endast godkända batteriladdare från Husqvarna.

783 - 009 - 16.05.2025 557• Placera batteriet och batteriladdaren i ett utrymme

som är torrt och fritt från fukt och frost.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet på en plats där temperaturen är mellan 5 och 25 °C, och inte i direkt solljus.

• Förvara batteriladdaren på en plats där temperaturen är mellan 5 och 45 °C, och inte i direkt solljus.

• Ladda batteriet till 30–50 % innan du förvarar det under längre perioder.

• Förvara batteriladdaren på en plats som är stängd och torr.

• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra utrustningen. Förvara utrustningen på en plats som du kan låsa.

• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.

• Sätt fast produkten under transport. Avfallshantering Symbolen innebär att produkten inte är hushållsavfall. Återvinn den via ditt lokala uppsamlingssystem för elektrisk och elektronisk utrustning. Detta bidrar till en korrekt hantering av avfall när dess livstid är slut. Kontakta lokala myndigheter, hushållsavfallstjänster, din verkstad eller återförsäljare för information. Felaktig kassering kan ha en negativ påverkan på miljön och människors hälsa på grund av potentiell förekomst av farliga ämnen. Notera: Symbolen visas på produkten eller produktens förpackning. Tekniska data Tekniska data 530iP4 530iPT5 Motor Motortyp BLDC (borstlös) 36 V Kedjehastighet, m/s (1/4) 18 18 Oljetankvolym, l/cm

0,15/150 0,15/150 Vikt Vikt utan batteri, skärutrustning, skärutrustningsskydd, sele och med tom tank, kg 3,4 5 Vattenskyddsnivå IPX4

Ljudeffektnivå, uppmätt dB(A) 98 98 Ljudnivåer

Ljudtrycksnivå vid användarens öra, uppmätt enligt EN 62841-1, dB(A), min/max:

Husqvarnas handhållna batteriprodukter märkta med IPX4 uppfyller dessa krav på produktgodkännandenivå

Rapporterade data för maskinens ljudeffektnivå har en typisk statistisk spridning (standardavvikelse) på 2 dB(A).

Rapporterade data för maskinens ljudtrycksnivå har en typisk statistisk spridning (standardavvikelse) på 1 dB(A).

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 2 m/s

Förlängt riggrör, främre/bakre handtag 1,0/0,9 1,0/1,2 Kort riggrör, främre/bakre handtag - 1,4/1,2 Tillbehör Godkända batterier Använd endast original-BLi till den här produkten. Batteri BLi200 40-B220X Typ Litiumjonbatteri Litiumjonbatteri Batterikapacitet, Ah 5,2 6,0 Nominell spänning, V 36 36 Vikt, kg / lb 1,3 / 2,8 1,4/3,1 Godkända batteriladdare Batteriladdare QC330 QC500 40-C500X Nätspänning, V 100–240 100–240 100–240 Frekvens, Hz 50–60 50–60 50–60 Effekt, W 330 500 500 Kombinationer av svärd och sågkedja Nedanstående kombinationer är CE–typgodkända. Svärd Sågkedja Längd, tum Delning, tum Spårbredd, mm Typ Längd, drivlänkar, st. 10 1/4 1,3 Husqvarna H00

10 3/8 tum mini 1,3 Husqvarna S93G 40 Sågkedjans filning och filmall Använd rekommenderad filmall för att få rätt vinkel. Vi rekommenderar att du alltid använder den rekommenderade filmallen när du slipar sågkedjan. Om du inte vet vilken sågkedja du har på produkten kan du kontakta en serviceverkstad.

783 - 009 - 16.05.2025 559(Fig. 88)

(Fig. 89) (Fig. 90) (Fig. 91) (Fig. 92) (Fig. 93) (Fig. 94) (Fig. 95) mm/tum mm/tum 37 4,0/5/32 80° 30° 0° 0,65/0,025 5056981-03 5806875-01 S93G 4,0/5/32 60° 30° 0° 0,65/0,025 Ej tillämpligt 5966389-02 560 783 - 009 - 16.05.2025Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar på eget ansvar att produkten: Beskrivning Batteridriven stångsåg Varumärke Husqvarna Typ/Modell 530iP4, 530iPT5 Identifiering Serienummer daterade 2025 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EG ”angående maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2011/65/EU ”om begränsning av farliga ämnen” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018. Anmält organ: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utfört en EG- typkontroll i enlighet med artikel 12, paragraf 3b i maskindirektivet (2006/42/EG). Certifikatet har nummer: 0404/19/2530. Information om bulleremission finns i Tekniska data på sida 558
