РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 530iPT5 HUSQVARNA

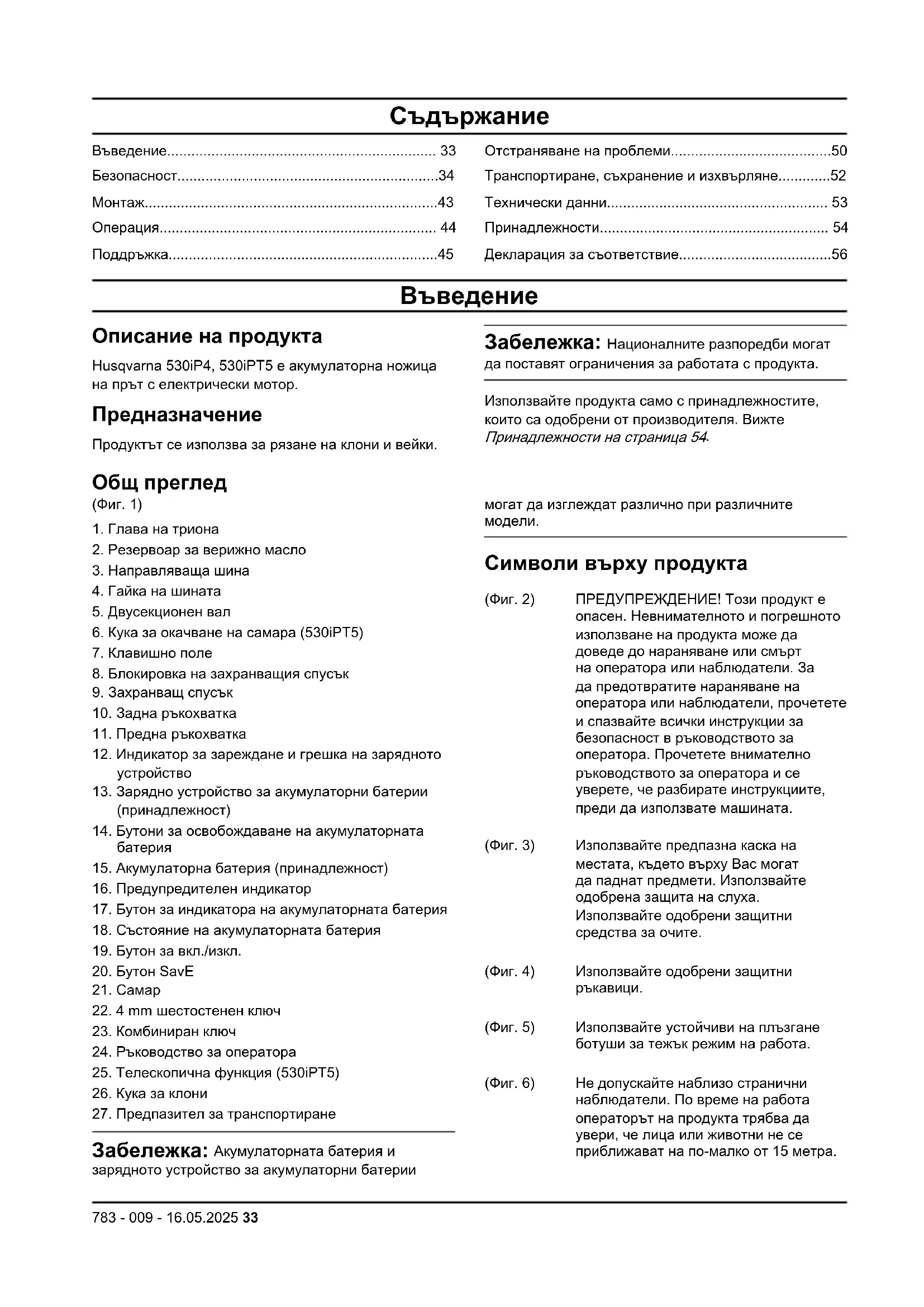

Описание на продукта Husqvarna 530iP4, 530iPT5 е акумулаторна ножица на прът с електрически мотор. Предназначение Продуктът се използва за рязане на клони и вейки. Забележка: Националните разпоредби могат да поставят ограничения за работата с продукта. Използвайте продукта само с принадлежностите, които са одобрени от производителя. Вижте Принадлежности на страница 54

Общ преглед (Фиг. 1)

3. Направляваща шина

6. Кука за окачване на самара (530iPT5)

8. Блокировка на захранващия спусък

10. Задна ръкохватка

11. Предна ръкохватка

12. Индикатор за зареждане и грешка на зарядното

14. Бутони за освобождаване на акумулаторната

18. Състояние на акумулаторната батерия

19. Бутон за вкл./изкл.

27. Предпазител за транспортиране

Акумулаторната батерия и зарядното устройство за акумулаторни батерии могат да изглеждат различно при различните

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ! Този продукт е опасен. Невнимателното и погрешното използване на продукта може да доведе до нараняване или смърт на оператора или наблюдатели. За да предотвратите нараняване на оператора или наблюдатели, прочетете и спазвайте всички инструкции за безопасност в ръководството за оператора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината. (Фиг. 3) Използвайте предпазна каска на местата, където върху Вас могат да паднат предмети. Използвайте одобрена защита на слуха. Използвайте одобрени защитни средства за очите. (Фиг. 4) Използвайте одобрени защитни

(Фиг. 5) Използвайте устойчиви на плъзгане ботуши за тежък режим на работа. (Фиг. 6) Не допускайте наблизо странични наблюдатели. По време на работа операторът на продукта трябва да увери, че лица или животни не се приближават на по-малко от 15 метра.

783 - 009 - 16.05.2025 33(Фиг. 7)

Индикация за посоката на веригата. (Фиг. 8) Със защита срещу водни пръски. (Фиг. 9)

(Фиг. 10) Пазете всички части на тялото си далеч от горещите повърхности. (Фиг. 11) Доливане с верижно масло и регулиране на притока на маслото. (Фиг. 12) Работен цикъл на режещ модул, време на работа/време на престой. (Фиг. 13) Продуктът или опаковката не може да се изхвърля като битов отпадък. Продуктът и опаковката трябва да бъдат изпратени до подходящия станция за рециклиране на електрическо и електронно оборудване. (валидно само за Европа) (Фиг. 14) Разкачете акумулаторната батерия преди техническо обслужване. (Фиг. 19) Този продукт не е електрически изолиран. Ако продуктът се докосне или се приближи до електропроводи с високо напрежение, това може да доведе до смърт или сериозно нараняване. Електричеството може да прескача от една точка до друга посредством електрическа дъга. Колкото е по-високо напрежението, толкова на по-голямо разстоя- ние може да прескочи електричеството. Електричеството също така може да премина- ва през клони и други предмети, особено ако те са мокри. Винаги дръжте машината на най-малко 10 m разстояние от електропроводите с високо напрежение и/или предмети, които ги докосват. Ако трябва да се работи по-близо от това безопасно разстояние, трябва винаги да се свързвате със съответната електроснабдителна фирма, за да се уверите, че електрозахранването е изключено, преди да започнете работа. yyyywwxxxx На табелката с данни е изписан се- рийният номер. yyyy е годината на производство, ww – седмицата на производство, а xxxx – поредният

(Фиг. 15) Продуктът е в съответствие с приложимите директиви на ЕО. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за определени пазари. Символи върху акумулатора и/или зарядното устройство (Фиг. 20) Рециклирайте този продукт в пункт за рециклиране за електрическо и електронно оборудване. (Валидно само

(Фиг. 16) Устойчив на неизправности трансформатор. (Фиг. 17) Използвайте и дръжте зарядното устройство на акумулатора единствено на закрито. (Фиг. 18) Двойна изолация. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, 34 783 - 009 - 16.05.2025ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи предупреждения за безопасност на машината ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и технически характеристики, предоставени с тази машина. Неспазването на всички инструкции, изброени по-долу, може да доведе до токов удар, пожар и/или тежко нараняване. Запазете всички предупреждения и инструкции за бъдеща справка.

Терминът „машина“ в предупрежденията се отнася за Вашата машина, захранвана от електрозахранващата мрежа (с кабел), или такава, захранвана от акумулаторна батерия (безжична). Безопасност на работната площ

• Поддържайте работната област чиста и добре осветена. Безпорядък или тъмни площи могат да доведат до злополуки.

• Не работете с машини в експлозивна атмосфера, като например в присъствието на запалими течности, газове или прах.Машините създават искри, които могат да възпламенят праха или изпаренията.

• Когато използвате машина, дръжте децата и страничните наблюдатели на разстояние. Отклоняване на вниманието може да доведе до загуба на контрол. Електрическа безопасност

• Щепселите на машината трябва да съответстват на контакта. Никога не променяйте щепсела по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени машини. Немодифицираните щепсели и съответстващите им изходи ще намалят риска от електрически

• Избягвайте контакт на тялото със заземени повърхности, като например тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

• Не излагайте машините на дъжд или влага. Навлизането на вода в машината ще повиши риска от електрически удар.

• Не насилвайте шнура. Никога не използвайте шнура за носене, дърпане или изключване на машината от контакта. Дръжте шнура далеч от топлинни източници, масло, остри ръбове или движещи се части. Повредените или оплетени шнурове повишават риска от електрически удар.

• Когато работите с машината навън, използвайте удължителен шнур, който е подходящ за употреба на открито. Използването на шнур, който е подходящ за употреба на открито, намалява риска от електрически удар.

• Ако работата с машината на влажно място е неизбежна, използвайте захранване с дефектнотокова защита (RCD). Използването на RCD намалява риска от електрически удар. Лична безопасност

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с машина. Не използвайте машина, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг невнимание по време на работа с машините може да доведе до сериозна телесна повреда.

• Използвайте лични предпазни средства. Винаги носете защита на очите. Предпазните средства, като респираторна маска, непързалящи се предпазни обувки, твърда каска или защита на слуха, използвани за съответните условия, ще намалят телесните повреди.

• Не допускайте нежелано стартиране. Уверете се, че превключвателят е в изключено положение, преди да свържете машината към източника на захранване и/или акумулаторната батерия, преди да я повдигате или пренасяте. Носенето на машини с поставен пръст на превключвателя или включването в мрежата на машини с превключвател във включено положение може да доведе до злополуки.

• Отстранете всички ключове за настройка или гаечни ключове, преди да включите машината. Гаечен ключ или ключ, който е оставен закрепен към въртяща се част на машината, може да доведе до телесна повреда.

• Не се протягайте прекалено далеч. Поддържайте стабилна стойка и баланс през

783 - 009 - 16.05.2025

35цялото време. Това прави възможен по-добрия контрол над машината в непредвидени ситуации.

• Обличайте се подходящо. Никога не носете широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широки дрехи, бижута или дълга коса могат да бъдат захванати от движещите се части.

• Ако са предоставени устройства за свързване на съдове за изсмукване на прах и съдове за събиране, се уверете, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с праха.

• Не позволявайте опитът, придобит от честата употреба на машини, да Ви позволи да станете небрежни и да игнорирате принципите за безопасност при работа с машини. Небрежното действие може за части от секундата да причини сериозно нараняване. Употреба и поддръжка на машината

• Не упражнявайте силови въздействия върху машината. Използвайте правилната машина за Вашето приложение. С подходящата машина ще работите най-добре и безопасно, когато го използвате за целта, за която е предназначен от производителя.

• Не използвайте машината, ако превключвателят не я включва и изключва. Всяка машина, която не може да се управлява с превключвателя, е опасна и трябва да се

• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от машината, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате машини. Тези превантивни мерки за безопасност предотвратяват риска машината да бъде включена по невнимание.

• Съхранявайте неизползваните машини извън досега на деца и не разрешавайте на лица, които не са запознати с машините или с тези инструкции, да работят с тях. Машините са опасни в ръцете на необучени потребители.

• Поддържайте машините и принадлежностите. Проверявайте за неправилно поставяне или застъпване на движещи се части, счупени части или друго състояние, което може да се отрази на работата на машината. Ако машината се повреди, я дайте за ремонт, преди да я използвате. Множество инциденти се причиняват от недостатъчно добре поддържани машини.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи машини с остри режещи ръбове са по-трудни за огъване и се управляват по-лесно.

• Използвайте машината, принадлежностите, приставките и т.н. съгласно тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на машината за операции, различни от тези, за които е предназначена, може да доведе до опасна ситуация.

• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за хващане не позволяват безопасно обслужване и управление на машината в неочаквани ситуации. Употреба и грижа за машината с акумулаторна батерия

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия, може да създаде опасност от злополука, когато се използва с друга акумулаторна батерия.

• Използвайте машините само с предназначените за тях акумулаторни батерии. Използването на други акумулаторни батерии може да създаде риск от нараняване и

• Когато акумулаторната батерия не е в употреба, я дръжте далеч от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки предмети, които могат да образуват връзка между едната клема и другата. Окъсяване на изводите на акумулаторната батерия може да предизвика изгаряния или пожар.

• При злоупотреба от акумулаторната батерия може да бъде изхвърлена течност – избягвайте допир. При възникване на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулаторната батерия, може да причини раздразнения или изгаряния.

• Не използвайте акумулаторна батерия или машина, която е повредена или модифицирана. Повредените или модифицирани акумулаторни батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.

• Не излагайте акумулаторна батерия или машина на огън или прекомерна температура. Излагането на огън или температура над 130°C/ 265°F може да предизвика експлозия.

• Следвайте всички инструкции за зареждане и никога не зареждайте акумулаторната батерия или машината извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън посочения диапазон може да повреди акумулаторната батерия и да увеличи риска от пожар.

• Машината трябва да се обслужва само от квалифицирано лице по ремонтите и само с идентични резервни части. Така се гарантира, че ще се запази безопасността на машината.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизни доставчици. Предупреждения за безопасност за прътова ножица:

• Дръжте всички части на тялото далеч от веригата за моторен трион или триона, когато прътовата ножица работи. Преди да стартирате прътовата ножица, се уверете, че веригата за моторен трион или трионът не е в контакт с нищо. Момент на невнимание по време на работа с прътовата ножица може да доведе до нараняване на Вас или на други лица.

• Работата с прътовата ножица трябва винаги да се извършва с две ръце. Дръжте прътовата ножица с две ръце, за да избегнете загубата на

• За да намалите риска от токов удар, никога не използвайте прътовата ножица в близост до електропроводи. Контактът с или използването в близост до електропроводи може да причини сериозно нараняване или електрически удар, което може да причини смърт.

• Дръжте прътовата ножица само за изолираните повърхности за хващане, тъй като веригата за моторен трион или трионът може да влезе в контакт със скрити проводници. При контакт на веригите за моторен трион или трионите с проводник под напрежение металните части на машината може да попаднат под напрежение и операторът да бъде изложен на токов удар.

• Носете средства за защита на очите и ушите. Препоръчва се допълнително защитно оборудване за ръцете и неплъзгащи се обувки. Подходящите предпазни средства ще намалят риска от телесна повреда.

• Винаги използвайте средства за защита на главата при работа с прътовата ножица над главата Ви. Падащи отломки могат да доведат до сериозна телесна повреда.

• Винаги поддържайте стабилна стойка и работете с прътовата ножица само когато стоите на земята. Работата върху хлъзгави или нестабилни повърхности може да стане причина за загуба на равновесие или загуба на контрол на

• Не работете с прътова ножица на дърво, на стълба или на каквато и да било нестабилна опора. Работата с прътова ножица по този начин може да доведе до загуба на баланс, загуба на контрол и телесна повреда.

• Дръжте всички захранващи шнурове и кабели далеч от площта на рязане. Захранващи шнурове или кабели може да бъдат скрити в дърветата и случайно да бъдат отрязани от веригата за моторен трион или триона.

• Не използвайте прътовата ножица в лоши метеорологични условия, особено когато има риск от мълния. Това намалява риска да бъдете ударени от мълния.

• Когато режете клон, който е натегнат, бъдете нащрек за откат. Когато напрежението в нишките на дървото се освободи, огънатият клон може да удари оператора и/или да отхвърли прътовата ножица извън контрол.

• Бъдете изключително внимателни, когато режете храсти и фиданки. Тънките материали може да се захванат във веригата за моторен трион или триона, да отскочат към Вас или да Ви извадят от равновесие.

• Когато носите прътовата ножица при изключена машина, внимавайте да не задействате някой от прекъсвачите и дръжте веригата за моторен трион или триона далеч от тялото си. Правилното носене на прътовата ножица ще намали вероятността от случаен контакт с веригата за моторен трион или триона.

• Когато транспортирате или оставяте на съхранение прътовата ножица, винаги поставяйте капака на направляващата шина или на триона. Правилното боравене с прътовата ножица ще намали вероятността от случаен контакт с движещата се верига за моторен трион или трион.

• Когато почиствате заседнал материал, оставяте на съхранение или обслужвате прътовата ножица, се уверете, че превключвателят е изключен и всички акумулаторни батерии са отстранени. Неочакваното задействане на машината по време на почистване на заседнал материал или обслужване може да доведе до сериозна телесна

• Режете само дърво. Не използвайте прътовата ножица за цели, за които не е предназначена. Например: не използвайте прътовата ножица за рязане на пластмаса, метал, зидария или недървени строителни материали. Използването на прътовата ножица за операции, различни от тези, за които е предназначена, може да доведе до опасна

Причини за откат и превенция от страна на оператора Откат може да възникне, когато носът или върхът на водещата шина докосне предмет или когато дървото се "затвори" и притисне веригата за моторен трион в среза. В някои случаи контактът на върха може

783 - 009 - 16.05.2025

37да причини внезапна обратна реакция, като доведе до откат на водещата шина обратно към оператора. Притискането на веригата на моторен трион към горната част на водещата шина може бързо да я избута обратно към оператора. Всяка от тези реакции може да доведе до загуба на управлението над триона, което може да причини сериозна телесна повреда. Не трябва да разчитате само на вградените във Вашия трион приспособления за безопасност. Като потребител на верижен трион Вие следва да изпълните няколко стъпки, за да предотвратите настъпване на злополуки или наранявания по време на изпълняване на задачите за рязане. Откатът е резултат от погрешно използване на верижния трион и/или неправилни процедури или условия на работа и може да се избегне, като се вземат правилни предпазни мерки, както е посочено по-долу:

• Поддържайте надежден захват с двете ръце, като палците и пръстите трябва да обхващат дръжките на верижния трион; позиционирайте тялото и горната част на ръката си по такъв начин, че да Ви позволят да устоявате на силите на откат. Силите на откат могат да се управляват от оператора, ако се вземат правилни предпазни мерки. Не пускайте верижния трион.

• Не се пресягайте и не режете над височината на рамото. Това ще предотврати нежелан контакт с върха и позволява по-добро управление на верижния трион в неочаквани

• Използвайте само посочените от производителя направляващи шини и резервни вериги за моторен трион. Неправилните резервни направляващи шини и вериги за моторен трион може да причинят скъсване на веригата и/или откат.

• Спазвайте инструкциите на производителя за заточване и поддръжка на веригата за моторен трион. Намаляването на мащаба на дълбочина може да доведе до по-силен откат. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Отстранявайте акумулаторната батерия, за да предотвратите случайното включване на

• Този продукт е опасен инструмент, ако не сте внимателни или ако го използвате неправилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други

• Не използвайте продукта, ако е променен спрямо първоначалните му спецификации. Не сменяйте някоя част на продукта без одобрение от производителя. Използвайте само части, които са одобрени от производителя. Неправилното техническо обслужване е възможно да доведе до нараняване или смърт.

• Извършете проверка на продукта преди употреба. Вижте За проверка преди започване на страница 44

Разписание за техническо обслужване на страница 45 . Не използвайте продукт, който е повреден или не работи правилно. Извършете описаните в това ръководство проверки за безопасност, както и инструкциите за техническо обслужване и сервиз.

• Децата трябва да се надзирават, за да се гарантира, че няма да си играят с продукта. Никога не позволявайте на деца или други лица, които не са обучени да използват продукта и/или акумулаторната батерия, да я използват или обслужват. Възрастта на оператора може да е постановена от местните закони.

• Съхранявайте продукта в площ под ключ, за да предотвратите достъпа до него от страна на деца или лица, които не са упълномощени да го

• Съхранявайте продукта на място, недостъпно за

• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на продукта без разрешение от производителя. Винаги използвайте оригинални принадлежности. Неоторизирани изменения и/или принадлежности могат да предизвикат сериозна телесна повреда или смърт на оператора и други лица.

Възможно е използването на продукта да се регулира от национални или местни разпоредби. Спазвайте предоставените регламенти. Инструкции за безопасност за

ПРЕДУПРЕЖДЕНИЕ: Прочетете и спазвайте следващите предупредителни инструкции, преди да използвате продукта.

• Уверете се, че хора или животни не се приближават в радиус от 15 m/50 ft, докато работите. Когато няколко оператора работят в една и съща площ, трябва да се спазва безопасно разстояние от поне 15 m. В противен случай съществува риск от сериозна телесна повреда. Спрете незабавно продукта, ако някой се приближи. Никога не се обръщайте с продукта, без преди това да проверите зад Вас и да се уверите, че в зоната за безопасност няма никой.

уморителна и често води до повишен риск. Поради повишения риск не се препоръчва работа с машината в много лоши метеорологични условия, например в гъста мъгла, силен дъжд, силни ветрове, силен студ, опасност от светкавици и т.н.

• Не позволявайте на деца да използват продукта или да бъдат в близост до него. Тъй като продуктът се стартира лесно, децата може успеят да го включат, ако не са под постоянен надзор. Това може да означава риск от сериозна телесна повреда. Разкачете акумулаторната батерия, когато продуктът не е под пряко наблюдение.

• Уверете се, че хора, животни или предмети не могат да повлияят на управлението на продукта или да влязат в контакт с режещата приставка или изхвърлени от нея предмети.

• Бъдете винаги нащрек за предупредителни сигнали или подвиквания, когато носите защита на слуха. Винаги отстранявайте защитата на слуха незабавно след спиране на продукта.

• Прекомерното излагане на вибрации може да доведе до поражения върху кръвоносните съдове или нервната система на лица със смущения в кръвообращението. Говорете с Вашия лекар, ако се появят симптоми, които могат да са резултат от прекомерно излагане на вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, физическа отпуснатост, промени в цвета или състоянието на кожата. Тези симптоми се появяват обикновено на пръстите, ръцете или

• При никакви обстоятелства не бива да се използва режеща приставка без одобрен предпазител. Използването на неподходящ или неизправен предпазител може да причини сериозна телесна повреда.

• Винаги спирайте продукта, отстранявайте акумулаторната батерия и се уверявайте, че режещото оборудване спира напълно, преди да пристъпите към извършването на работа по продукта. Отклонението от инструкциите по заточване значително увеличава риска от откат.

• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с Вашия дилър или с Вашия сервиз. Избягвайте всякаква употреба, за която се чувствате недостатъчно квалифицирани.

• Избягвайте всякаква употреба, за която се чувствате недостатъчно квалифицирани.

• Никога не използвайте продукта, ако сте уморени, ако сте под въздействието на алкохол или наркотични вещества, медикаменти или други, които могат да повлияят на зрението, вниманието, координацията или преценката Ви.

• Продуктът може силно да се разтърси настрани, когато върхът на направляващата шина влезе в контакт с неподвижен предмет. Това се нарича откат. Откатът може да бъде достатъчно силен и да причини завъртане на продукта/ оператора във всяка посока, което вероятно ще доведе до загуба на управлението над продукта. Избягвайте рязането с върха на направляващата

• Не работете с продукта, освен ако имате възможност да повикате помощ в случай на

• Пазете добро равновесие и стабилен стоеж. Уверете се, че можете да се движите и да стоите безопасно. Проверете площта около Вас за потенциални препятствия (корени, камъни, клони, канавки и така нататък), в случай че се наложи да се преместите внезапно. Бъдете много предпазливи при работа по наклонен терен.

• Винаги проверявайте работната площ. Отстранете всички свободни предмети, като камъни, счупени стъкла, гвоздеи, стоманени въжета, жици и др., които могат да бъдат изхвърлени или да се омотаят около режещото оборудване.

• Внимавайте много, когато режете дърво под натягане. Дървото под натягане може, както преди, така и след като го срежете, внезапно да отскочи и да се върне в естественото си положение. Ако стоите откъм неправилната страна или направите срез на неправилно място, дървото може да удари Вас или продукта и да причини загубата на контрол. И двете ситуации могат да причинят сериозна телесна повреда.

• Използвайте самара, за да облекчите теглото на продукта и да боравите по-лесно с него.

• Винаги дръжте продукта с две ръце. (Фиг. 21)

• Спрете продукта, преди да се преместите на друга площ. Закрепете предпазителя за транспортиране, преди да пренесете или транспортирате продукта на разстояние.

• Никога не поставяйте продукта на земята, докато работи, освен ако не е под прекия Ви надзор.

• Ако продуктът се използва при температури, по-ниски от –10°C, продуктът и акумулаторната батерия трябва да бъдат съхранявани на отоплено място поне 24 часа преди започване на

• Никога не заставайте директно под клона, който режете. Това може да доведе до сериозна и дори смъртоносна телесна повреда.

• Спазвайте приложимите правила за безопасност за работа в близост до въздушни електропроводи.

• Този продукт не е електрически изолиран. Ако продуктът се докосне или се приближи до електропроводи с високо напрежение, това може да доведе до смърт или сериозна телесна повреда. Електричеството може да прескача от една точка до друга посредством електрическа дъга. Колкото е по-високо напрежението, толкова на по-голямо разстояние може да прескочи

783 - 009 - 16.05.2025

39електричеството. Електричеството също така може да преминава през клони и други предмети, особено ако те са мокри. Винаги дръжте продукта на разстояние от най-малко 10 m/33 ft от електропроводите с високо напрежение и/или обекти, които ги докосват. Ако трябва да се работи по-близо от това безопасно разстояние, трябва винаги да се свързвате със съответната електроснабдителна фирма, за да се уверите, че електрозахранването е изключено, преди да започнете работа.

• Неподходящо режещо оборудване може да повиши вероятността от злополуки. Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при възникване на злополука. Нека Вашият дилър Ви помогне да изберете подходящото оборудване.

• Използвайте предпазна каска, когато има опасност от падащи предмети.

• Продължителното излагане на шум може да доведе до увреждане на слуха. По принцип продуктите, захранвани от акумулаторни батерии, са сравнително тихи, но увреждането може да настъпи в резултат на комбинация от нивото на шума и дългото използване. Husqvarna препоръчва операторите да използват устройства за защита на слуха при по- продължително ползване на продуктите през деня. Потребителите, които използват продукт продължително и редовно, трябва да проверяват слуха си периодично. ПРЕДУПРЕЖДЕНИЕ: Устройствата за защита на слуха ограничават възможността за чуване на звуци и предупредителни сигнали.

• Използвайте одобрени защитни средства за очите. Ако използвате маска, трябва да използвате и одобрени предпазни очила. С одобрени предпазни очила се има предвид такива, които отговарят на стандарт ANSI Z87.1 в САЩ или EN 166 в държавите от ЕС.

• Използвайте визьор за защита на лицето. Визьорът не е достатъчен за защита на очите. (Фиг. 22)

• Когато е необходимо, носете ръкавици, например когато закрепвате, проверявате или почиствате режещото оборудване.

• Носете здрави ботуши или обувки, които не се

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не използвайте широки дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, сандали и не работете боси. Носете косата си безопасно над нивото на рамената. (Фиг. 23)

• Дръжте в близост комплект за първа помощ. (Фиг. 24) Устройства за безопасност на продукта ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Не използвайте продукт с устройства за безопасност, които са повредени или не работят

• Извършвайте редовно проверка на устройствата за безопасност. Направете справка с

за техническо обслужване на страница 45

• Ако устройствата за безопасност са повредени или не работят правилно, се обърнете към Вашия сервизен дилър на Husqvarna. За извършване на проверка на клавишното поле

1. Натиснете бутона за Вкл./изкл. (A). (Фиг. 25)

a) Продуктът е включен, когато светодиодът (В)

b) Продуктът е изключен, когато светодиодът (В)

2. Ако предупредителният индикатор (C) свети или

мига. Направете справка с Клавишно поле на страница 50

За проверка на блокировката на захранващия

Блокировката на захранващия спусък е проектирана за предотвратяване на случайно задействане. Когато натиснете блокировката на захранващия спусък напред (A) и след това натиснете блокировката към ръкохватката (B), захранващият спусък (C) се освобождава. Когато освободите ръкохватката, захранващият спусък и блокировката му се връщат в изходни позиции. Това движение се управлява от три независими пружини. (Фиг. 26)

1. Уверете се, че захранващият спусък е блокиран,

когато блокировката му е в изходна позиция. (Фиг. 27)

783 - 009 - 16.05.20252. Натиснете блокировката на захранващия спусък

напред (A) и надолу. Задръжте блокировката на захранващия спусък към ръкохватката (B) и се уверете, че се връща изходна позиция, когато я освободите. (Фиг. 28)

3. Уверете се, че захранващият спусък и

блокировката му се движат свободно и че възвратните пружини работят изправно. (Фиг. 29)

4. Натиснете бутона за Вкл./изкл., направете

За стартиране на продукта на страница

5. Натиснете захранващия спусък докрай, за да

зададете пълни скорост.

6. Освободете захранващия спусък и се уверете, че

режещата приставка спира и остава неподвижна. Предпазител на режещо оборудване Предпазителят на режещото оборудване предотвратява изхвърляне на свободни предмети по посока на оператора. Проверете предпазителя на режещото оборудване за повреда и го сменете, ако е повреден. Използвайте само одобрен предпазител за режещото оборудване. Инструкции за безопасност за режещо

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте само препоръчаните комбинации от направляваща шина/верига за моторен трион и оборудване за заточване. Инструкции можете да

• Носете защитни ръкавици, когато използвате или извършвате техническо обслужване на верига за моторния трион. Верига за моторен трион, която не се движи, също може да причини наранявания.

• Поддържайте режещите зъби добре заточени. Спазвайте инструкциите и използвайте препоръчания шаблон за чапразене. Верига за моторен трион, която е повредена или неправилно заточена, увеличава риска от

• Поддържайте правилната настройка на мащаба на дълбочина. Следвайте инструкциите ни и използвайте препоръчаната настройка на мащаба на дълбочина. Прекалено голямата настройка на мащаба на дълбочина повишава риска за откат. (Фиг. 31)

• Уверете се, че веригата за моторен трион е правилно натегната. Ако веригата за моторния трион не е затегната към направляващата шина, веригата може да излезе от водача. Неправилното обтягане на веригата за моторния трион повишава износването на направляващата шина, веригата за моторния трион и задвижващия венец на веригата. Вижте За обтягане на веригата на страница 49

• Редовно извършвайте техническа поддръжка на режещото оборудване и го поддържайте правилно смазано. Ако веригата за моторния трион не е смазана правилно, опасността от износване на направляващата шина, веригата за моторния трион и задвижващия венец на веригата се увеличава. (Фиг. 33) Безопасност на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Използвайте само одобрени акумулаторни батерии Husqvarna. Направете справка с Одобрени акумулаторни батерии на страница

• Използвайте одобрени акумулаторни батерии Husqvarna като източник на захранване само за свързаните продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулаторната батерия като източник на захранване за други устройства.

• Опасност от електрически удар. Не свързвайте клемите на акумулаторната батерия с ключове, монети, винтове или други метални предмети. Това може да причини късо съединение на акумулаторната батерия.

• Не използвайте непрезареждаеми акумулаторни

• Не поставяйте предмети във въздушните отвори на акумулаторната батерия.

• Съхранявайте акумулаторната батерия далеч от слънчева светлина, топлина или открит огън. Акумулаторната батерия може да причини изгаряния и/или химически изгаряния.

• Съхранявайте акумулаторната батерия далеч от дъжд или влага.

• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.

• Не се опитвайте да разглобите или счупите акумулаторната батерия.

• Ако в акумулаторната батерия има теч, не оставяйте течността да влиза в контакт с тялото или очите. Ако докоснете течността, измийте мястото с голямо количество вода и сапун и потърсете медицинска помощ. Ако в очите Ви

783 - 009 - 16.05.2025

41попадне течност, не ги търкайте, а ги промийте с вода в продължение на най-малко 15 минути и потърсете медицинска помощ.

• Използвайте акумулаторната батерия при температури между –10°C (14°F) и 40°C (114°F).

• Не почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода. Направете справка с За почистване на продукта, батерията и зарядното устройство на страница 50

• Не използвайте акумулаторна батерия, която е повредена или не работи правилно.

• Съхранявайте акумулаторната батерия далеч от метални предмети, като гвоздеи, винтове или

• Дръжте акумулаторната батерия далеч от деца. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Ако не се спазват инструкциите за безопасност, има риск от токов удар или късо съединение.

• Не използвайте зарядни устройства, различни от доставеното с машината. Използвайте само одобрени зарядни устройства за акумулаторни батерии Husqvarna за зареждане на одобрени акумулаторни батерии Husqvarna. Инструкции можете да видите в Одобрени зарядни устройства за акумулаторни батерии на страница

• Не използвайте зарядно устройство за акумулаторни батерии, което е повредено или не работи правилно.

• Не повдигайте зарядното устройство за акумулаторни батерии, като го държите за захранващия шнур. За да изключите зарядното устройство за акумулаторни батерии от стенен контакт, извадете щепсела. Не дърпайте захранващия шнур.

• Дръжте всички кабели и удължителни кабели далеч от вода, масло и остри ръбове. Уверете се, че кабелът не е захванат между предмети, като например врати, огради или подобни.

• Не използвайте зарядното устройство за акумулаторни батерии близо до запалими материали или материали, които могат да причинят корозия. Уверете се, че зарядното устройство за акумулаторни батерии не е покрито. Ако има дим или огън, извадете щепсела на зарядното устройство за акумулаторни батерии.

• Зареждайте акумулаторната батерия само на закрито, на място с добро проветряване и далеч от слънчева светлина. Не зареждайте акумулаторната батерия на открито. Не зареждайте акумулаторната батерия във влажна

• Използвайте зарядното устройство за акумулаторни батерии само при температури между 5°C (41°F) и 40°C (104°F). Използвайте зарядното устройство за акумулаторни батерии в среда, която е суха, без прах и има добро проветряване.

• Не поставяйте предмети в охлаждащите отвори на зарядното устройство за акумулаторни

• Не свързвайте клемите на зарядното устройство за акумулаторни батерии към метални предмети, тъй като това може да предизвика късо съединение на зарядното устройство за акумулаторни батерии.

• Използвайте одобрени стенни контакти, които не са повредени. Уверете се, че шнурът на зарядното устройство за акумулаторни батерии не е повреден. Ако използвате удължителни кабели, се уверете, че те не са повредени. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да извършвате техническо обслужване на продукта.

• Извадете батерията, преди да извършите техническо обслужване, други проверки или сглобяване на продукта.

• Операторът трябва да извършва само техническо обслужване и ремонтни дейности, показани в тази инструкция за експлоатация. Обърнете се към Вашия сервизен дилър при нужда от по-сериозно техническо обслужване и ремонтни дейности.

• Не почиствайте батерията или зарядното устройство с вода. Силните почистващи препарати могат да повредят пластмасата.

• Ако не извършвате техническо обслужване, това намалява експлоатационния живот на продукта и увеличава риска от злополука.

• Необходимо е специално обучение за всички ремонти дейности и поправки особено що се отнася до приспособленията за безопасност на продукта. Ако не всички проверки в тази инструкция за експлоатация са одобрени, след като сте извършили техническото обслужване, обърнете се към Вашия сервизен дилър. Ние гарантираме, че за Вашия продукт има налични професионални поправки и ремонти.

• Използвайте само оригинални резервни части.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате

За монтиране на направляващата шина и веригата за моторен трион

1. Отстранете гайката на шината, която придържа

капака на съединителя.

2. Регулирайте направляващата шина върху

болта на направляващата шина. Поставете направляващата шина в задно положение. Повдигнете веригата за моторен трион върху задвижващия венец и я поставете в жлеба на направляващата шина. Започнете от горната страна на направляващата шина.

3. Уверете се, че ръбовете на резците върху горния

край на направляващата шина са насочени напред, както е указано от символа върху продукта (C).

4. Подравнете отвора в направляващата шина с

регулиращия щифт на веригата и монтирайте капака на съединителя. Уверете се, че кулисните предавки пасват правилно на задвижващия венец (B) на веригата. Уверете се, че веригата за моторен трион е в жлеба на направляващата шина. Затегнете гайките на шината на ръка колкото можете по-силно. (Фиг. 34)

5. Напрегнете веригата за моторен трион,

направете справка с За обтягане на веригата на страница 49

За регулиране на ъгъла на главата

ПРЕДУПРЕЖДЕНИЕ: Изключете продукта и отстранете акумулаторната батерия, преди да продължите. Използвайте защитни

1. Разхлабете винтовете на главата на триона (A).

2. Завъртете главата на триона (B) на 90°.

3. Затегнете винтовете (А). (Фиг. 35)

За сглобяване на куката за клони

• Използвайте 2 винта, за да монтирате куката за клони. (Фиг. 36) За сглобяване на предпазителя против удари

1. Използвайте 6 винта, за да монтирате

предпазителя против удари. (Фиг. 37) За регулиране на дължината на двусекционния вал

1. Развинтете ръкохватката. (Фиг. 38)

2. Издърпайте вала до желаната дължина.

3. Затегнете ръчката. (Фиг. 39)

За регулиране на самара

1. Поставете самара.

2. Закрепете самара към куката за окачване на

3. Регулирайте дължината на самара, докато куката

за окачване на самара е на нивото на бедрото Ви. (Фиг. 21) За свързване на зарядното устройство за акумулаторни

1. Свържете зарядното устройство на акумулаторни

батерии към напрежението и честотата, посочени на табелката с данни.

2. Поставете щепсела в заземен контакт.

Светодиодът на зарядното устройство за акумулаторни батерии примигва един път в

Акумулаторната батерия не се зарежда, ако нейната температура е по-ниска от 0°C (32°F) или по-висока от 50°C (122°F). Ако температурата е по-висока от 50°C/122°F, зарядното устройство за акумулаторни батерии охлажда акумулаторната батерия, преди да се зареди същата. За свързване на батерията към

ПРЕДУПРЕЖДЕНИЕ: Използвайте само оригинални батерии Husqvarna с продукта.

1. Уверете се, че батерията е напълно заредена.

2. Притиснете акумулаторната батерия в държача

на батерията на продукта. Батерията се заключва в позиция, когато чуете щракване. (Фиг. 40)

783 - 009 - 16.05.2025

43ВНИМАНИЕ: Ако батерията не влезе лесно в държача, значи тя не е поставена правилно. Това може да повреди продукта.

3. Уверете се, че батерията е поставена правилно.

За наливане на верижно масло Напълнете с верижно масло след 1 час работа или когато акумулаторът се изтощи.

1. Отвинтете капачката за верижно масло в горната

част на главата на триона. (Фиг. 41)

2. Напълнете с верижно масло Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на продукта. Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna.

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и сервизното обслужване. За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

3. Следвайте стъпките с инструкции в

приложението Husqvarna Connect, за да свържете и регистрирате продукта. Забележка: Приложението Husqvarna Connect не е налично за изтегляне на всички пазари. Свържете се с дистрибутор по обслужването за повече информация. За зареждане на акумулаторната

Заредете батерията, ако това е първият път, в който я използвате. Новата акумулаторна батерия е заредена само на 30%.

1. Уверете се, че акумулаторната батерия е суха.

2. Поставете акумулаторната батерия в зарядното

Акумулаторната батерия и зарядното устройство за акумулаторни батерии могат да изглеждат различно при различните модели, но процедурата е една и съща.

3. Уверете се, че зелената светлина за зареждане

на зарядното устройство светва. Това означава, че батерията е свързана правилно към зарядното устройство.

4. Когато всички светодиоди на батерията светнат,

батерията е напълно заредена. (Фиг. 43)

5. За да изключите зарядното устройство от

стенния контакт, дръпнете щепсела. Не дърпайте

6. Отстранете акумулаторната батерия от

зарядното устройство. Забележка: Разгледайте инструкциите за батерията и за зарядното устройство за повече информация. За проверка преди започване

1. Проверете мястото на работа. Отстранете всички

обекти, които могат да изхвърчат във въздуха.

2. Проверете веригата за моторен трион. Никога

не използвайте оборудване, което е изтъпено, напукано или повредено.

3. Проверете дали продуктът е в отлично работно

4. Проверете дали всички гайки и винтове са

5. Уверете се, че веригата е достатъчно смазана,

направете справка с Смазване на режещото оборудване на страница 49

винаги спира, когато моторът работи на празен

7. Използвайте продукта единствено по

783 - 009 - 16.05.20258. Уверете се, че дръжката и приспособленията за

безопасност са изправни. Никога не използвайте машина, която има липсващи части или която е модифицирана в сравнение със спецификациите. За стартиране на продукта

1. Натиснете и задръжте бутона за вкл./изкл.,

докато зеленият светодиод не светне. (Фиг. 44)

2. Използвайте захранващия спусък, за да

контролирате скоростта. За да използвате функцията SavE Този продукт има функция за пестене на енергията – SavE. Функцията SavE намалява скоростта на веригата и осигурява най-дълго работно време от акумулатора. Забележка: Функцията SavE не намалява мощността на рязане на продукта.

1. Натиснете бутона SavE на клавиатурата.

2. Уверете се, че светва зеленият светодиод.

3. Натиснете отново бутона SavE, за да прекъснете

функцията. Зеленият светодиод изгасва. (Фиг. 45) За спиране на продукта

1. Освободете захранващия спусък или

блокировката на захранващия спусък.

2. Натиснете бутона за Вкл./изкл., докато зеленият

светодиод не изгасне.

3. Натиснете бутоните за освобождаване

на акумулаторната батерия и извадете акумулаторната батерия. (Фиг. 46) За използване на продукта ПРЕДУПРЕЖДЕНИЕ: Не стойте директно под клона, който режете. Това може да доведе до смърт или нараняване.

• Внимавайте, когато работите близо до въздушни електропроводи. Падащите клони могат да направят късо съединение.

• Ако е възможно, заставайте така, че да правите разреза в клона под прав ъгъл. (Фиг. 47)

• Режете големите клони на части. Обърнете внимание, че падащите клони могат да отскачат по посока на оператора, след като се ударят в земята. (Фиг. 48)

• Никога не режете подутината в основата на клона, тъй като това ще забави заздравяването и ще увеличи риска от гъбична атака! (Фиг. 49)

• Използвайте спирачката в основата на режещата глава за поддръжка по време на рязане. Това ще предотврати „скачането” на режещото оборудване по клона. (Фиг. 50)

• Направете първия разрез от долната страна на клона, преди да режете през него. Това ще предотврати разкъсването на кората, което би довело до бавно оздравяване и постоянна щета на дървото. Разрезът не бива да е по-дълбок от 1/3 от дебелината на клона, за да избегнете засядане. Оставете веригата да се върти, докато изтегляте режещото оборудване от клона, за да предотвратите засядане. (Фиг. 51)

• Трябва да можете да стъпите стабилно и да можете да работите, без да бъдете възпрепятствани от клонове, камъни и дървета. ПРЕДУПРЕЖДЕНИЕ:

не активирайте захранващия спусък, ако нямате пълна видимост над режещото оборудване.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на

ПРЕДУПРЕЖДЕНИЕ: Извадете акумулаторната батерия преди извършване на техническа поддръжка на

Разписание за техническо

ПРЕДУПРЕЖДЕНИЕ: Отстранете акумулаторната батерия, преди да извършите техническото обслужване. Следва списък със стъпките от техническото обслужване, които трябва да изпълните за Вашия продукт. В допълнение към техническото обслужване, посочено в разписанието за техническо обслужване, позволете на сервизен дилър

783 - 009 - 16.05.2025 45на Husqvarna да извършва редовно сервизно

обслужване на продукта. За информация относно сервизните интервали се обърнете към Вашия сервизен дилър на Husqvarna. Направете справка със задачите в главата за техническо обслужване за повече информация. Техническо обслужване Ежедневно Всяка седмица Всеки месец Почистете външните части на продукта със суха кърпа. Не използвайте вода.

Уверете се, че бутонът за Вкл./изкл. рабо- ти правилно и не е повреден.

Уверете се, че захранващият спусък и блокировката на захранващия спусък ра- ботят правилно от гледна точка на безо-

Уверете се, че всички контролни органи работят и не са повредени.

Поддържайте ръкохватките сухи и чисти. Уверете се, че по ръкохватките няма мас-

Уверете се, че капакът на веригата на триона не е повреден. Сменете капака на веригата на триона, ако е повреден.

Уверете се, че всички винтове и гайки са

Уверете се, че бутоните за освобождава- не на акумулаторната батерия работят и заключват батерията в продукта.

Проверете дали зарядното устройство не е повредено и дали работи изправно.

Уверете се, че акумулаторната батерия не е повредена.

Уверете се, че акумулаторната батерия е

Уверете се, че зарядното устройство не е

Проверете всички кабели, съединения и връзки. Уверете се, че няма повреди или замърсявания.

Почистете капака на веригата на триона. X Проверете връзките между акумулаторна- та батерия и продукта. Проверете връз- ката между акумулаторната батерия и за- рядното устройство.

Уверете се, че главата на триона не е по- вредена. Сменете главата на триона, ако е повредена. Цялото сервизно обслужване на главата на триона трябва да бъде извършвано от одобрен дилър на Husqvarna. 46 783 - 009 - 16.05.2025Техническо обслужване Ежедневно Всяка седмица Всеки месец Проверете износването на задвижващия венец на веригата. Сменяйте задвижващия венец на веригата след приблизително 100 часа работа или по-често, ако е необходимо. За проверка на батерията и зарядното устройство

1. Проверете батерията за повреди, като например

като например пукнатини.

3. Уверете се, че свързващият кабел на зарядното

устройство не е повреден и напукан. За извършване на техническа поддържка на приспособлението За проверка на веригата на триона Всеки ден проверявайте веригата за моторен трион.

1. Уверете се, че няма пукнатини в нитовете и

такава, за да проверите дали нитовете и звената са износени.

4. Сменете веригата за моторен трион, ако тя

демонстрира някое от състоянията, посочени по-

5. Сменете веригата за моторен трион, когато

дължината на режещите зъби намалее до 4 mm (0,16 in.) (Фиг. 53) За проверка на задвижващия венец на

1. Редовно проверявайте степента на износването

на задвижващия венец на веригата. (Фиг. 54)

2. Сменете задвижващия венец на веригата, ако е

износен и се измества встрани от оста на мотора. За проверка на направляващата шина

1. Уверете се, че маслените канали не са запушени.

Почистете ги, ако е необходимо. (Фиг. 55)

2. Проверете има ли неравности по ръбовете на

направляващата шина. Отстранете чепаците с пила. (Фиг. 56)

3. Почистете канала в направляващата шина. (Фиг.

4. Проверете дали е износен жлебът във

направляващата шина. Сменете направляващата шина, ако е необходимо. (Фиг. 58)

5. Проверете дали върхът на направляващата шина

е неравен или много износен. (Фиг. 59)

6. Уверете се, че челното верижно зъбно колело

на шината се върти свободно и че отворът за смазване в същото не е запушен. Почистете го и го смажете, ако е необходимо. (Фиг. 60)

7. Обръщайте направляващата шина всеки ден, за

да удължите експлоатационния й живот. (Фиг. 61) Заточване на веригата за моторен

Информация за направляващата шина и веригата за моторен трион ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато използвате или извършвате техническо обслужване на верига за моторния трион. Верига за моторен трион, която не се движи, също може да причини наранявания. Сменете износената или повредена направляваща шина или верига за моторния трион с препоръчаните от Husqvarna комбинации от шина и верига. Това е необходимо, за да се поддържат функциите за безопасност на продукта. Вижте Принадлежности на страница 54 за списъка с комбинации от резервни шина и верига, които препоръчваме.

• Дължина на направляващата шина, in/cm. Информация за дължината на направляващата шина обикновено може да се види в задния край на направляващата шина. (Фиг. 62)

• Брой зъби на челно колело на шината (T). (Фиг. 63)

• Верижна стъпка, in. Разстоянието между кулисните предавки на веригата за моторен трион трябва да съвпадне с разстоянието на зъбите на челното колело на шината и задвижващия венец. (Фиг. 64)

• Брой кулисни предавки. Броят на кулисните предавки се определя в зависимост от направляващата шина. (Фиг. 65)

• Ширината на жлеба на шината in/mm. Ширината на канала във водещата шина трябва да бъде като тази на кулисните предавки на веригата. (Фиг. 66)

783 - 009 - 16.05.2025

47• Отвор за верижно масло и отвор за натягане на веригата. Направляващата шина трябва да съвпадне с продукта. (Фиг. 67)

• Ширина на кулисна предавка mm/in. (Фиг. 68) Обща информация за това, как да се заточат режещите зъби Не използвайте тъпа верига за моторен трион. Ако веригата за моторен трион е тъпа, трябва да използвате повече натиск, за да прокарате направляващата шина през дървото. Ако верига за моторен трион е много тъпа, няма да има парченца дърво, а дървени стърготини. Острата верига за моторен прорязва дървото и стърготините стават дълги и дебели. Режещият зъб (A) и мащабът на дълбочина (B) заедно правят режещата част от веригата за моторен трион, резеца. Разликата във височината между двете дава дълбочината на рязане (настройката за мащаб на дълбочина). (Фиг. 69) Когато заточвате режещ зъб, помислете за

• Ъгъл на заточване. (Фиг. 70)

• Ъгъл на рязане. (Фиг. 71)

• Положение на пилата. (Фиг. 72)

• Диаметър на кръглата пила. (Фиг. 73) Не е лесно правилно да се заточи верига за моторен трион без правилното оборудване. Използвайте препоръчания шаблон за чапразене. Това ще Ви помогне да поддържате максимална ефективност на рязане при минимален риск за откат. ПРЕДУПРЕЖДЕНИЕ:

за откат нараства драстично, ако не следвате инструкциите за заточване. Забележка: Вижте Заточване на режещите зъби на страница 48 за информация относно заточването на веригата за моторен трион. Заточване на режещите зъби

1. За заточване на режещите зъби използвайте

кръгла пила и шаблон за чапразене. (Фиг. 74)

Принадлежности на страница 54 за информация относно това какви са пилата и шаблонът за чапразене, които препоръчваме за Вашата верига на триона.

2. Уверете се, че веригата за моторен трион е

правилно натегната. Верига за моторен трион, която не е правилно натегната, има страничен луфт. Това затруднява заточването на веригата за моторен трион. За инструкции вижте

3. Движете пилата от вътрешната страна на

режещите зъби навън. Намалете натиска при теглещ ход. (Фиг. 76)

4. Първо свалете материал за изпиляване от

едната страна на всички зъби.

5. Обърнете продукта и свалете материал за

изпиляване от другата страна.

6. Уверете се, че всички режещи зъби добиват

еднаква дължина, когато сваляте материал за изпиляване.

7. Веригата за моторен трион е износена, когато

режещите зъби намалеят до 4 mm (0,16"). Сменете веригата за моторен трион. (Фиг. 53) Обща информация за това, как да регулирате настройката за мащаб на

Настройката за мащаб на дълбочина (C) намалява, когато заточвате режещия зъб (A). За да запазите максимална ефективност на рязане, трябва да свалите материал за изпиляване от мащаба на дълбочина (B), за да постигнете препоръчаната настройка за мащаб на дълбочината. Вижте Принадлежности на страница 54 за инструкции относно това, как се получава правилната настройка за мащаб на дълбочина за веригата за моторен

откат нараства, ако настройката на мащаба на дълбочината е твърде голяма! Регулиране на мащаба на дълбочината Преди да регулирате настройката за мащаб на дълбочина или да заточвате режещите зъби, вижте за инструкции Заточване на режещите зъби на страница 48 . Препоръчваме Ви да регулирате настройката на мащаба на дълбочината при всяко трето заточване на режещите зъби.

Тази препоръка е в сила само ако дължината на режещите зъби не намалее твърде

48 783 - 009 - 16.05.2025Препоръчваме Ви да използвате нашия инструмент за измерване на дълбочина, за да получите правилната настройка на мащаба на дълбочина и ъгъла на ръба за мащаба на дълбочина. (Фиг. 78)

1. Използвайте плоска пила и инструмент за

измерване на дълбочина, за да регулирате настройката на мащаба на дълбочината. Използвайте само препоръчания инструмент за измерване на дълбочина, за да получите правилната настройка на мащаба на дълбочина и скосяването за мащаба на дълбочина.

2. Поставете инструмента за измерване на

дълбочината върху веригата за моторен трион. Забележка: Вижте опаковката на инструмента за измерване на дълбочина за повече информация за това, как да използвате инструмента.

3. Използвайте плоската пила, за да премахнете

частта от мащаба на дълбочината, която се подава извън инструмента за измерване на дълбочината. (Фиг. 79) Забележка: Настройката на мащаба на дълбочина е правилна, когато не усещате съпротивление при прекарване на пилата по инструмента за измерване на дълбочина. За обтягане на веригата ПРЕДУПРЕЖДЕНИЕ:

моторен трион с неправилно обтягане може да излезе от направляващата шина и да причини сериозно нараняване или

При използването й веригата за моторния трион се разтяга. Регулирайте редовно веригата за моторния

1. Разхлабете гайката на шината, която държи

капака на съединителя/верижната спирачка. Използвайте гаечен ключ. (Фиг. 80)

2. Затегнете гайките на шината на ръка, колкото

3. Повдигнете предната част на направляващата

шина и завийте винта за натягане на веригата. Използвайте гаечен ключ. (Фиг. 81)

4. Затягайте веригата на моторния трион, докато

легне плътно към водещата шина, но все още може да се движи лесно.

5. Затегнете гайките на шината с гаечния ключ

и същевременно повдигнете предната част на направляващата шина. (Фиг. 82)

6. Уверете се, че можете да задвижите веригата за

моторния трион с ръка без усилие и че тя не провисва от долната страна на направляващата шина. (Фиг. 83) Смазване на режещото оборудване ПРЕДУПРЕЖДЕНИЕ: Недостатъчно смазано режещото оборудване може да доведе до скъсване на веригата и до сериозни, дори смъртоносни травми. ПРЕДУПРЕЖДЕНИЕ: Не използвайте отработено масло! Отработено масло е опасно за хората, продукта и за околната среда. Верижно масло ПРЕДУПРЕЖДЕНИЕ: Недостатъчно смазано режещото оборудване може да доведе до скъсване на веригата и до сериозни, дори смъртоносни травми.

• Верижното масло трябва да се задържа върху веригата и същевременно да е достатъчно втечнено, независимо дали времето е топло през лятото, или студено през зимата.

• Разработили сме оптимално масло за вериги на растителна основа, което е биоразградимо. Ние препоръчваме използването на нашето масло както за постигане на максимална продължителност на живота на веригата, така и по отношение на намаляване на вредата върху околната среда.

• Ако не е възможно да се снабдите с наше верижно масло, Ви препоръчваме да използвате стандартно верижно масло.

• На места, в които не може да бъде набавено специално масло за смазване на вериги за моторен трион, може да се използва масло за трансмисия EP 90.

• Никога не използвайте отработено масло! Така поставяте в опасност себе си, машината и околната среда. За проверка на смазването на веригата

1. Проверявайте смазването на веригата при всяко

зареждане с гориво. Насочете върхът на шината към светло оцветена повърхност, намираща се на разстояние около 20 cm (8 инча). След работа в продължение на 1 минута при 75% газ трябва да се вижда отчетлива линия от масло върху светлата повърхност. (Фиг. 84) За проверка дали смазването не работи

783 - 009 - 16.05.2025

491. Проверете дали каналът на маслото в шината

не е запушен. Почистете при необходимост. (Фиг. 85)

2. Проверете дали каналът на маслото в корпуса

на скоростната кутия е чист. Почистете при необходимост.

3. Проверете дали челното колело на шината се

върти свободно. Ако смазочната система на веригата все още не работи, след като сте извършили горните проверки, трябва да се обърнете към сервиз. (Фиг. 86) За смяна на задвижващия венец на веригата

1. Отстранете гайката на шината (А), която

придържа капака на съединителя.

2. Отстранете капака на съединителя (B).

6. Отстранете задвижващия венец на веригата (F).

7. Монтирайте нов задвижващ венец на веригата.

За почистване на продукта, батерията и зарядното устройство

1. Почиствайте продукта със сух парцал след

2. Почиствайте батерията и зарядното устройство

със сух парцал. Дръжте водачите на батерията

3. Преди употреба се уверете, че клемите на

батерията и зарядното устройството са чисти.

4. Почистете с четка около капачката на резервоара

5. Почистете с четка вътрешната повърхност на

предпазния капак. Отстраняване на проблеми Клавишно поле Проблем Възможни неизправности Възможно решение Зеленият светодиод за стартиране мига. Ниско напрежение на акумулаторната ба-

Заредете акумулаторната батерия. Червеният свето- диод за грешка ми-

Претоварване. Режещата приставка е блокирала. Натис- нете бутона за Вкл./изкл., за да изключите продукта. Отстранете акумулаторната ба- терия. Почистете режещата приставка от нежелани материали. Разхлабете верига-

Температурно отклонение. Оставете продукта да се охлади. Захранващият спусък и бутонът за Вкл./ изкл. са натиснати едновременно. Освободете захранващия спусък и натис- нете бутона за Вкл./изкл. Продуктът не стар-

Замърсявания в конекторите на акумула- торната батерия. Почистете конекторите на акумулаторната батерия със сгъстен въздух или с мека

Червеният свето- диод за грешка све-

Необходимо е извършването на сервизно обслужване за продукта. Говорете с дистрибутора по сервизното обслужване. 50 783 - 009 - 16.05.2025Акумулаторна батерия 40-B220X

Симптоми Причина Действие Индикаторът за грешка на акуму- латорната батерия мига. Акумулаторната батерия е изтоще-

Заредете акумулаторната батерия. Голямо натоварване в комбинация с много ниска температура на аку- мулаторната батерия. Загрейте акумулаторната батерия. Например преместете я на закри- то или работете на ниска скорост, докато акумулаторната батерия се

Акумулаторната батерия не рабо- ти. Работният обхват на акумула- торната батерия е на границата си. Отстранете акумулаторната бате- рия от продукта. Оставете акуму- латорната батерия да почива и след това натиснете бутона на ин- дикатора за акумулаторната бате-

Индикаторът за температура на акумулаторната батерия свети. Акумулаторната батерия е прека- лено студена или прекалено горе- ща за използване. Дръжте акумулаторната батерия при температура на околната сре- да между –10°C (14°F) и 40°C (104°F). Когато акумулаторната ба- терия е с правилната температура, тя може да се използва отново. Индикаторът за температура на акумулаторната батерия мига. Акумулаторната батерия е близо до температурните си граници. Намалете скоростта и/или нато- варването. Дръжте акумулаторна- та батерия в рамките на предпо- читания температурен диапазон между +10°C (50°F) и +30°C (86°F) за постигане на оптимална ефек-

Индикаторът за температура на акумулаторната батерия свети, до- като акумулаторната батерия е в зарядното устройство. Отклонение на температурата, аку- мулаторната батерия е прекалено студена или прекалено гореща за

Оставете акумулаторната батерия да се охлади или я преместете на закрито, за да я загреете. Когато акумулаторната батерия е с пра- вилната температура, тя може да се зареди отново. Уверете се, че използвате зарядното устройство, когато температурата на околната среда е между 5°C (41°F) и 40°C (104°F). Дръжте зарядното устрой- ство далеч от слънчева светли- на. Ако проблемът продължава, се обърнете към Вашия дилър. Индикаторът за грешка на акуму- латорната батерията светва. Акумулаторната батерия има кри- тична грешка. Говорете с Вашия дилър.

Търсенето и отстраняването на неизправности може да се различава за други модели акумулаторни батерии. Направете справка с ръководството за оператора на акумулаторната батерия за информация относно начина на използване на акумулаторната батерия. Използвайте само одобрени акумулаторни батерии Husqvarna.

Възможна процедура Индикаторът за зареждане върху зарядното устройство свети в жълто. Индикаторът за грешка на аку- мулаторната батерия или ин- дикаторът за температура на акумулаторната батерия свети. Температурно от- клонение, акумула- торната батерия е твърде студена или твърде гореща за използване или за-

Ако акумулаторната батерия е прекалено гореща, я дръжте свързана към зарядното устройство. Вграде- ният вентилатор на зарядното устройство намалява температурата на акумулаторната батерия. Когато акумулаторната батерия е с препоръчителната тем- пература, зареждането започва автоматично. Ако акумулаторната батерия е прекалено студена, я преместете на закрито. Когато акумулаторната бате- рия е с препоръчителната температура, продължете зареждането. Спазвайте температурния диапазон за работа, на- правете справка с ръководството за оператора на за- рядното устройство за акумулаторни батерии. Дръж- те зарядното устройство далеч от слънчева светли- на. Ако проблемът продължава, се обърнете към Ва-

Индикаторът за зареждане върху зарядното устройство свети в жълто. Индикаторът за грешка на акумулаторната батерия върху акумулаторната батерия свети. Акумулаторната ба- терия има критична

Говорете с Вашия дилър. Индикаторът за зареждане върху зарядното устройство свети в червено. Зарядното устрой- ство има критична

Говорете с Вашия дилър. Транспортиране, съхранение и изхвърляне Транспорт и съхранение Забележка: Вариациите в температурата може да доведат до налягане в резервоара за масло, от своя страна водещо до теч на масло. Спазвайте инструкциите за съхранение.

• Почиствайте продукта и изпразвайте резервоара за масло, преди да оставите продукта на място за съхранение.

• Поставете продукта в хоризонтално положение или окачен, като шината сочи надолу по време на съхранение.

• Не поставяйте продукта с насочена надолу шина по време на съхранение.

• Доставените литиево-йонни батерии отговарят на изискванията на законодателството за опасни

• Специалното изискване на опаковката и етикетите за търговско транспортиране трябва да се спазва, включително от трети страни и

Търсенето и отстраняването на неизправности може да се различава за други модели зарядни устрой- ства за акумулаторни батерии. Направете справка с ръководството за оператора на зарядното устрой- ство за акумулаторни батерии за информация относно начина на използване на зарядното устройство за акумулаторни батерии. Използвайте само одобрени зарядни устройства за акумулаторни батерии Husqvarna. 52 783 - 009 - 16.05.2025• Говорете с човек, преминал специално обучение за работа с опасни материали, преди да изпратите продукта. Спазвайте всички приложими национални наредби.

• Поставете тиксо върху откритите терминали, когато поставяте батерията в опаковка. Поставете акумулатора плътно в опаковката, за да предотвратите движение.

• Извадете батерията при съхраняване или транспортиране.

• Поставете батерията и зарядното устройство в сухо пространство, в което няма влага и скреж.

• Не съхранявайте акумулатора на места, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Съхранявайте батерията при температура между 5°C (41°F) и 25°C (77°F) и далеч от пряка слънчева светлина.

• Съхранявайте зарядното устройство при температура между 5°C (41°F) и 45°C (113°F) и далеч от пряка слънчева светлина.

• Заредете батерията между 30% и 50%, преди да я оставите за съхранение за продължително

• Съхранявайте зарядното устройство в затворено и сухо пространство.

• При съхранение дръжте акумулатора и зарядното устройство отделно. Не позволявайте на деца или други неодобрени лица да имат контакт с оборудването. Дръжте оборудването в пространство, което можете да заключвaте.

• Използвайте защитата при транспортиране на продукта, за да предотвратите наранявания или повреди на продукта по време на транспортиране и съхранение.

Символът означава, че продуктът не е битов отпадък. Рециклирайте го чрез местната система за събиране на електрическо и електронно оборудване. Това допринася за правилното управление на отпадъците в края на жизнения цикъл. Свържете се с местните власти, местните служби за отпадъци, Вашия дилър или търговец на дребно за информация. Неправилното изхвърляне може да окаже потенциално отрицателно влияние върху околната среда и човешкото здраве поради потенциалното наличие на опасни вещества. Забележка: Символът се намира на продукта или на опаковката на продукта. Технически данни Технически характеристики 530iP4 530iPT5

Тегло без акумулаторна батерия, режещи приставки, предпази- тел на режещата приставка, самар и с празен резервоар, kg 3,4 5 Ниво на защита срещу вода IPX4

Ръчните продукти с акумулаторна батерия на Husqvarna, означени с IPX4, отговарят на тези изисква- ния за нивото за одобрение на продуктите

Отчетените данни за нивото на звуковата мощност за машината имат типична статистическа диспер- сия (стандартно отклонение) от 2 dB (A).

783 - 009 - 16.05.2025 53530iP4 530iPT5

Ниво на звуковата мощност, измерена в dB(A) 98 98 Нива на шума

Ниво на звуковото налягане при ухото на оператора, измерено съгласно EN 62841-1, dB(A), мин./макс.:

Еквивалентни нива на вибрациите (a hveq ) при ръкохватките, измерени съгласно EN 62841-1, m/s

Удължен двусекционен вал, предни/задни ръкохватки 1,0/0,9 1,0/1,2 Къса предна/задна ръкохватка на двусекционния вал - 1,4/1,2 Принадлежности Одобрени акумулаторни батерии Използвайте само оригинални BLi за този продукт. Акумулаторна батерия BLi200 40-B220X Тип Литиевойонен Литиевойонен Капацитет на акумулаторната ба- терия, Ah 5,2 6,0 Номинално напрежение, V 36 36 Тегло, kg/lb 1,3/2,8 1,4/3,1 Одобрени зарядни устройства за акумулаторни батерии Зарядно устройство за акумулатора QC330 QC500 40-C500X Напрежение на мрежата,

100 – 240 100 – 240 100 – 240 Честота, Hz 50 – 60 50 – 60 50 – 60 Мощност, W 330 500 500 Комбинации от направляваща шина и верига за моторен трион Следните комбинации са утвърдени от СЕ.

Отчетените данни за нивото на звуковото налягане за машината имат типична статистическа диспер- сия (стандартно отклонение) от 1 dB (A).

Отчетените данни за нивото на вибрациите имат типична статистическа дисперсия (стандартно откло- нение) от 2 m/s

54 783 - 009 - 16.05.2025Водеща шина Верига за моторен трион Дължина, in Стъпка, инчове Калибровка, mm Тип Дължина, кулисни предавки, бр. 10 1/4 1,3 Husqvarna H00

10 3/8 mini 1,3 Husqvarna S93G 40 Заточване на веригата на триона и шаблона за чапразене Използвайте препоръчания шаблон за чапразене, за да получите правилните ъгли на заточване. Препоръчваме Ви винаги да използвате препоръчания шаблон за чапразене, за да възстановите остротата на веригата на триона. Ако не знаете каква верига на триона имате на продукта, говорете с Вашия сервизен дилър. (Фиг. 88) (Фиг. 89) (Фиг. 90) (Фиг. 91) (Фиг. 92) (Фиг. 93) (Фиг. 94) (Фиг. 95) mm/in mm/in 37 4,0/5/32 80° 30° 0° 0,65/0,025 5056981-03 5806875-01 S93G 4,0/5/32 60° 30° 0° 0,65/0,025 не е налич-

Декларация за съответствие на ЕС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, декларираме на своя собствена отговорност, че продуктът: Описание Прътова ножица с акумулаторно захранване

Husqvarna Тип/модел 530iP4, 530iPT5 Идентификация Серийни номера от 2025 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Регламент Описание 2006/42/EО "относно машините" 2014/30/ЕС "относно електромагнитната съвместимост" 2011/65/ЕС "относно ограничението за опасни вещества" и че следните стандарти и/или технически спецификации са приложени: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018. Упълномощен орган: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, извърши изпитване на типа съгласно ЕО в съответствие с член 12, алинея 3b, на Директивата относно машините (2006/42/ЕО). Номерът на сертификата е: 0404/19/2530. За информация относно шумовите емисии направете справка с Технически характеристики на страница 53
