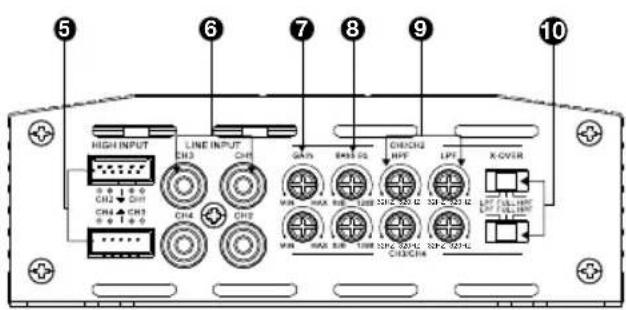

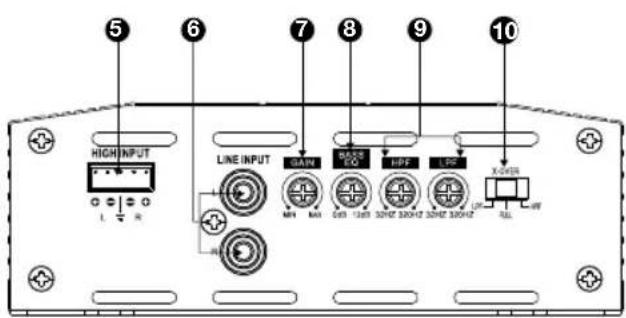

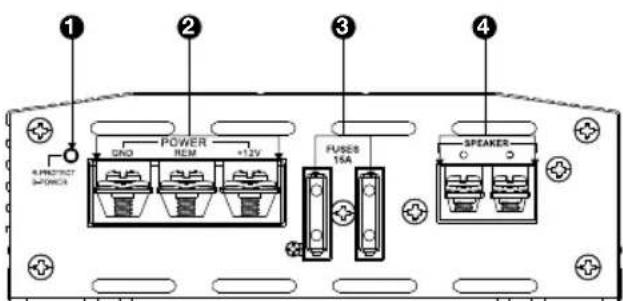

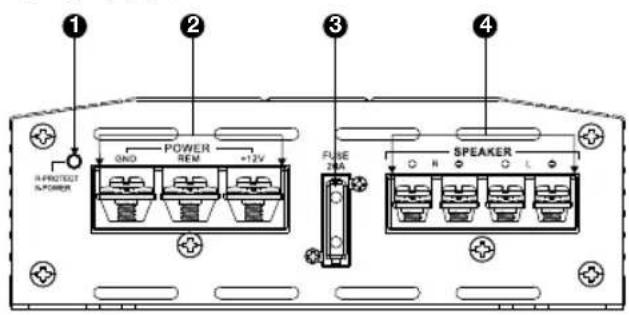

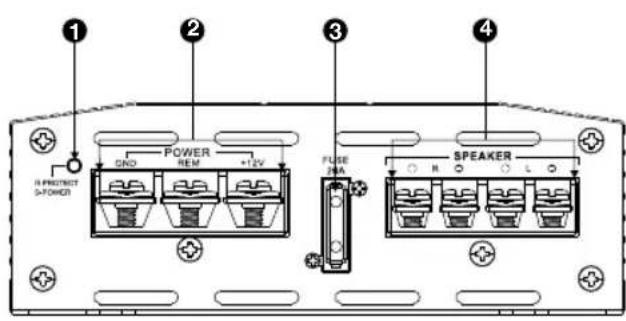

JBL Stage A6002/A6004/A9004/A3001 感谢您选购本产品。您的 JBL 产品的设计目的在于为您提供您所期待的 JBL 的性能和操作简便性。• 在操作或安装您的功放之前，请花些时间完整阅读用户手册。• 请将功放的用户手册与您的汽车用户手册一同放在在杂物箱中。• 请保留好您的销售收据和其他重要单据，以便在有需要时快速获得保修服务。关于本手册本手册描述了常规安装指南和操作说明。但请注意，正确地安装移动音响和视频组件需要在机械和电气方面具备合格的经验。 如果您并不具备成功执行安装的知识和工具，我们强烈建议您向经过授权的 JBL 经销商咨询安装服务事宜。 请保留所有使用说明和销售收据以供参考。本手册是功放不可或缺的一个附件。第 1 章： 输入连接的图像索引Stage 功放左侧面板Stage A6002 Stage A6004 和 A9004 Stage A6004 和 A9004 Stage A3001Stage A6002Stage A30011. 电源/保护指示灯2. 电源输入连接器3. 保险丝4. 扬声器输出连接器5. 高电平输入6. 线路电平输入 (RCA)7. 增益（输入灵敏度）8. 低音 EQ 控件9. 分频频率控件10. 分频滤波器选择器11. 低音扬声器相位选择器Stage 功放右侧面板第 2 章： 安装和接线产品清单：1 台功放4 颗固定螺丝 备用保险丝（A6002 一根， A3001, A6004 和 A9004 两根） 高电平输入适配器（A6002 和 A3001 一个，A6004 和 A9004 两个）

2 43注意事项： 重要信息：开始安装前，请先断开汽车的负极 (‒) 电池端子连接。

• 选择一个安全的安装位置，避免潮湿。 确认并清空安装位置表面的两 侧空间。 确保螺丝和电线不会刺穿制动管线、燃料管线或任何线束， 且布线不会对车辆的安全驾驶造成干扰。 在安装区域进行钻孔或切割

• 如果必须更换功放的保险丝，请确保使用与原部件同类型的保险丝和

• 要控制功放发热，请选择通风良好的位置放置，例如座位下方或行李

• 安装时请勿将散热器朝向下，以免干扰功放冷却。

• 安装功放时，请确保功放不会被后座乘客踢碰，或因行李箱内物品晃 动而被撞坏，能够始终保持干燥状态。

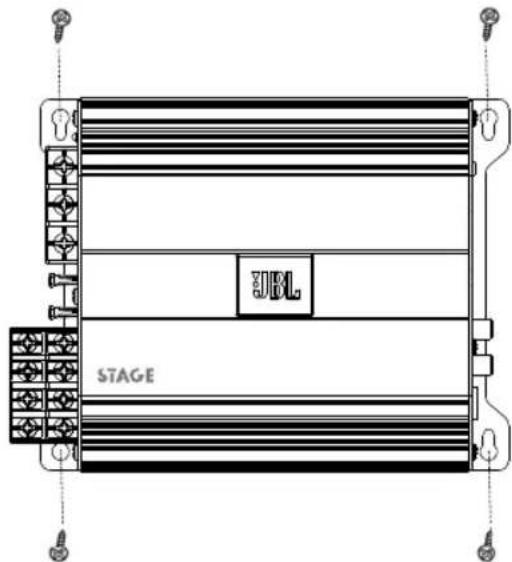

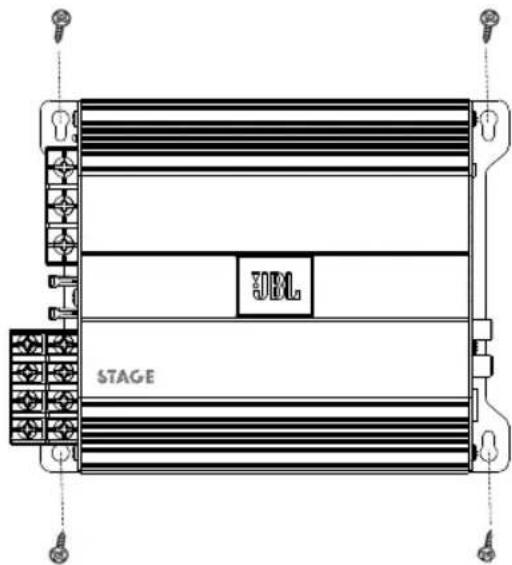

• 用功放作为模板，在安装表面标记出固定孔位置。

• 使用随附的固定螺丝，将功放安装到表面。 注意： 在将功放永久固定到车辆前，先接好功放的所有连接，这将

当功放接上电源并播放时，指示灯将会呈蓝色亮起。 若功放因过压/ 欠压、短路、功放输出电路故障或过热等情况进入保护模式，指示

• 安装合适的保险丝支架和保险丝（Stage A6002 最低 20A，Stage A6004 和 A3001 最低 30A，A9004 最低 40A），距离电池 18" (457mm)。 确保在安装过程中没有损坏或挤压电线。 每当引导电线穿 过隔板或其他金属板时，请确保安装保护垫圈。 对于较长的电线，请

o Stage A6002 最小线号： ≥10 号线规 o Stage A6004、A9004、A3001 最小线号： ≥8 号线规

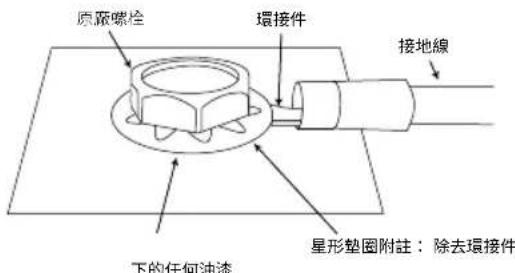

• 接地：从 GND 输入将线缆（采用与电源线相同的线规）连接到汽车底盘 上的一个原厂螺栓（见下图）。 注意：除去底盘上的油漆以获得最佳接触 。 在环形连接器下面使用一个星形垫圈，以确保安全连接。

远程：将 20 号线规的线缆从源设备的“控制输出”引线连接到 REM 输入端。 当使用低电平输入信号时，该引线就会开启功放。 如果您的立体声系统没 有“控制输出”引线，请将功放的 REM 输入端连接到可控制的电源端。

在观察合适的极性前提下，将扬声器连接至端子：将每台扬声器的正极 (+) 引 线连接至合适的正极 (+) 端子，将负极 (-) 引线连接至合适的负极 (-) 端子。 Stage A6002

• Stage A6002 拥有 L+、L-、R+ 和 R- 端子。

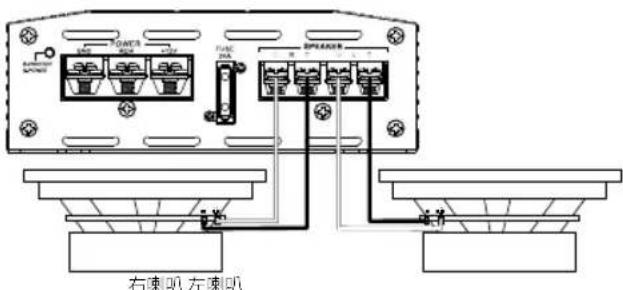

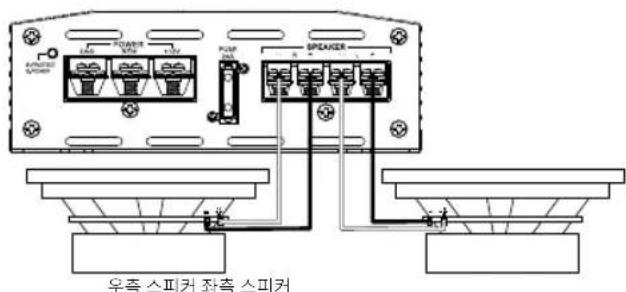

• 双声道操作： 将左侧扬声器连接至 L+ 和 L- 端子，将右侧扬声器连接至 R+ 和 R- 端子。

• 电源：将电源线从+12 V 输入连接到 汽车电池的正极端子。 将裸线插入功 放的端子，然后使用十字螺丝刀拧紧

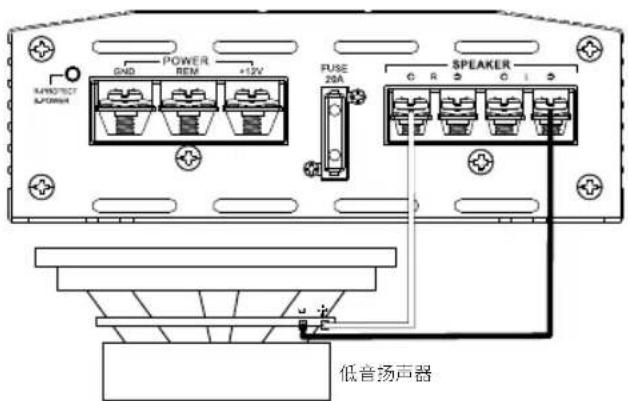

o桥接操作：将单一扬声器或低音扬声器的正极引线连接到 R+ 端子， 负极引线连接到 L- 端子。 +12V

右扬声器 左扬声器Stage A6004 和 A9004

Stage A6004 和 A9004 拥有 Channel 1 +/-、Channel 2 +/-、Channel 3 +/- 和 Channel 4 +/- 端子。

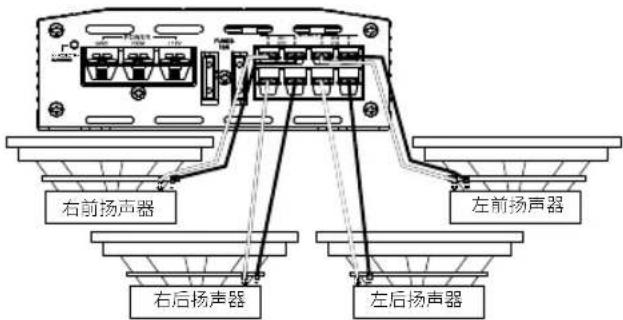

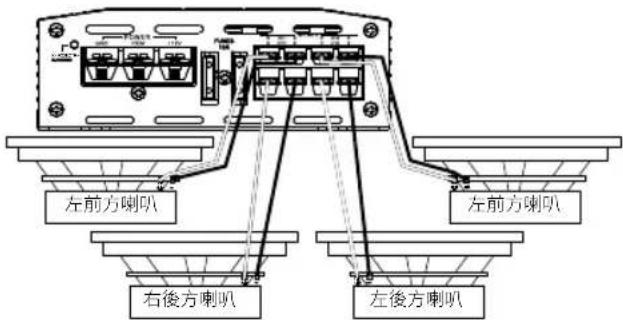

• 4 声道操作：将左前侧扬声器连接至 Channel 1 + 和 - 端子，将右前侧扬声 器连接至 Channel 2 + 和 - 端子。 将左后侧扬声器连接至 Channel 3 + 和 - 端子，将右后侧扬声器连接至 Channel 4 + 和 - 端子。

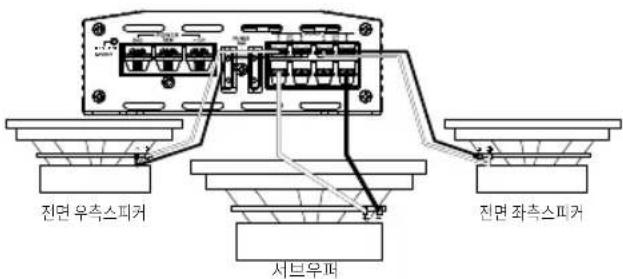

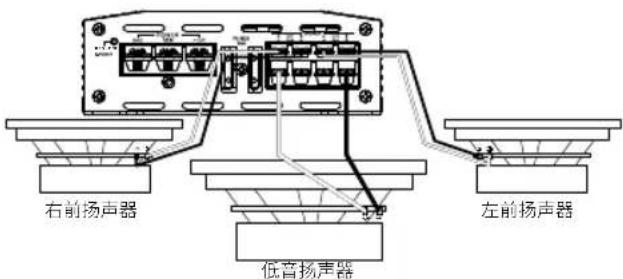

• 3 声道操作：同上所述，将立体声扬声器连接至 Channel 1 和 Channel 2 端子， 将单一扬声器的 + 引线连接至 Channel 3 + 端子，将 - 引线连接 至 Channel 4 - 端子。

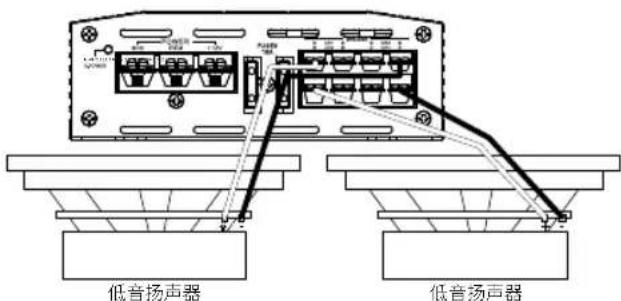

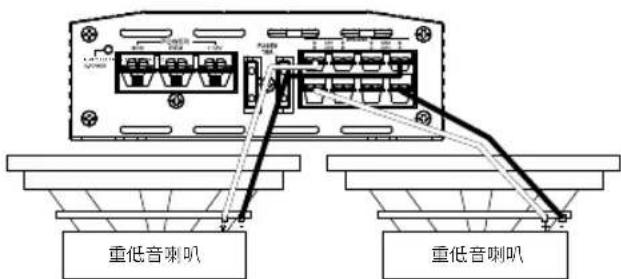

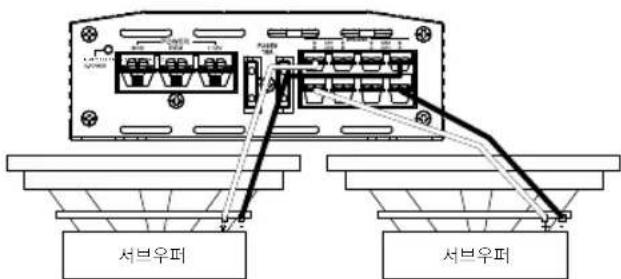

双声道（桥接）操作：将一台扬声器的 + 引线连接至 Channel 1 + 端子 ，将 - 引线连接至 Channel 2 - 端子。将另一台扬声器的 + 引线连接至 Channel 3 + 端子，将 - 引线连接至 Channel 4 - 端子。 Stage A3001

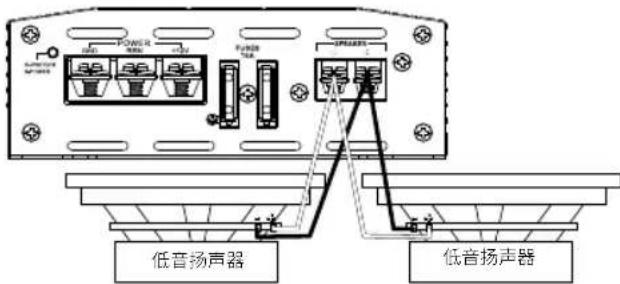

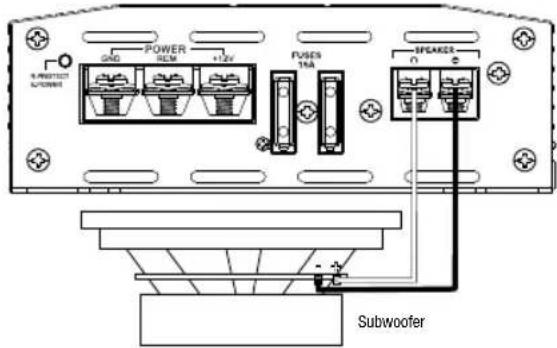

• Stage A3001 拥有一个正极 (+) 和负极 (-) 端子。 o要驱动单个低音扬声器，将低音扬声器的正极 (+) 线缆连接到正极 (+) 端子，负极 (-) 线缆连接到负极 (-) 端子。 o 要同时驱动两台低音扬声器，将一台低音扬声器的正极 (+) 和负 极 (-) 引线连接至另一台低音扬声器的正极和负极端子，然后将 低音扬声器的正极 (+) 引线连接至正极 (+) 端子，负极 (-) 引线连 接至负极 (-) 端子。 注意：立体声全音域和低音扬声器操作的最低扬声器阻抗为 2 ohms。桥接操 作的最小扬声器阻抗为 4 ohms。 线路电平输入和输出 (RCA)：

如果您的源设备提供前置功放输出，使用 RCA 跳接线连接 L 和 R（A6002

和 A3001），或 CH1、CH2、CH3 和 CH4（A6004 和 A9004）。

如果您的汽车音响系统的主机没有线路电平输出： 将随附的高电平输入线束的白色、白色/黑色、灰色，和灰色/黑色线缆连接至 您的汽车音响系统主机的前置左右和/或后置左右扬声器的输出线缆（拼接器 不随附），黑色线缆连接至车辆底盘接地。 然后将高电平线束插入 Stage 功

重要提示：一些原厂安装的音响系统功放含有电子滤波器，会限制发送至 系统较小扬声器的低音的量。 这种滤波器会对 Stage 功放的性能产生不利 影响。 要从您的 Stage 功放中获得尽可能多的低音，请将高电平线束与连 接到系统最大扬声器（用来产生最多低音的扬声器）的原厂系统扬声器输

输入电平控件。 使用这些控件将功放的输入灵敏度与源设备的输出电平进行 匹配。 请参阅第 3 章的设置输入电平，以了解推荐的调整过程。 分频滤波器选择器 (X-OVER)： 为您的系统选择分频滤波器（Stage A3001 滤波器仅为低通）。

• 低通滤波器： 低通。 如果您要连接低音扬声器，或希望为不同的中低音 扬声器提供低通滤波器，请选择此项设置。

• 全音域： 全音域。 如果您要连接全音域扬声器，并且系统中不使用低音 扬声器，请选择此项设置。

• 高通滤波器： 高通。 当系统中使用一台低音扬声器时，选择此项设置可 防止低音到达中频或全音域扬声器。 （请参阅第 3 章的设置分频器） 分频滤波器频率控件 (FREQ)： 将旋钮拧向左边可降低分频点，拧向右边可提高分频点。 分频点的设置因听

至汽车扬声器线缆和底盘接地 右前扬声器 左前扬声器

低音扬声器 低音扬声器第 3 章： 操作

要将您的功放的输入灵敏度（增益）匹配至您的源设备的输出电平，我们推荐

A. 将两个输入电平控件逆时针方向转动到 MIN（最小）。 B. 通过您的源设备播放动态音乐曲目。 将源设备的音量控件调整到 3/4

C. 将前置输入电平控制旋钮顺时针转向 MAX，直到您听到音乐声开始失真（

D. 缓慢地将前置电平输入控制旋钮逆时针旋转，直到音乐声再次清晰。 E. 您的前置输入电平现在已经设置正确。 对后置声道重复该过程。

准确地设置分频滤波器的选择器，可优化频率分配，实现有效的扬声器操作和

第 1 步：使用滑动控件选择低通 (LPF)、全音域 (FULL) 或高通 (HPF)。

• 低通滤波器： 低通。 如果您要连接低音扬声器，或希望为不同的中低音扬 声器提供低通滤波器，请选择此项设置。

• 全音域： 全音域。 如果您要连接全音域扬声器，并且系统中不使用低音扬 声器，请选择此项设置。

• 高通滤波器： 高通。 当系统中使用一台低音扬声器时，选择此项设置可防 止低音到达中频或全音域扬声器。 第 2 步： 使用分频滤波器频率控件来调整同轴扬声器和低音扬声器的分频点 设置，以适应听众的偏好。 将旋钮拧向左边可降低分频点，拧向右边可提高分 频点。 同轴扬声器和低音扬声器的精确分频器设置最终取决于您的收听偏好。 注意： 分频点不适用于 FULL（全音域）模式。 Stage A3001 也可以选择低音增强的中心频率 - 能够接 收最强低音效果的频率。 将 FREQ（频率）旋钮向右 旋转以调整中心频率。 您选择的频率取决于您的收听

第 4 章： 故障排除 问题： 无音频且电源指示灯关闭。 原因和解决方案： BATT+ 和/或 REM 端子没有电压，接地线损坏或未接 地。 使用万用表检查功放端子电压。 问题： 无音频且保护指示灯每 4 秒闪烁一次。 原因和解决方案： 功放输出直流电压故障。 功放可能需要维修；参见随 附保修卡以了解维修信息。 问题： 无音频且保护指示灯亮起。 原因和解决方案： 功放过热。 确保功放散热在安装位置未被阻塞。 验证 扬声器系统阻抗是否在规定的范围内。 或者，BATT+ 连接的电压可能大 于 16V（或小于 8.5V）。 检查汽车充电系统。 问题： 无音频且保护和电源指示灯闪烁。 原因和解决方案： BATT+ 连接的电压小于 9V。 检查汽车充电系统。

原因和解决方案： 增益未正确设置。 检查 INPUT LEVEL（输入电平）设 置。 检查扬声器电线是否短路或准确接地。 功放或源设备可能存在质量

问题： 音频失真且保护指示灯闪烁。 原因和解决方案： 扬声器或电线短路。 一次移除一根扬声器引线，定位 短路的扬声器或电线并修理。 问题： 音乐声缺乏动力或 “冲击力”。 原因和解决方案： 扬声器未正确连接。 检查扬声器连接的极性是

问题：功放保险丝熔断。 原因和问题： 线路连接不正确，或存在短路。 检查手册中的安装注意事 项和步骤。 检查线路连接。 问题： 引擎启动时系统中存在引擎噪声，如嘎嘎声或咔哒声。 原因和问题： 功放正在拾起交流发电机噪声。 调低增益。 将音频电缆从 电源线处移开。 在电池和交流发电机之间的电源线安装交流发电机噪声 滤波器。 检查功放的接地连接，因为松散或错误的接地连接是音响系统 外来噪声的主要原因之一。

通过 Stage A3001，您可以选择低音扬声器相位输出为 0° 或 180°。 要检查您的低音扬声器相位，请播放含有 大量低音的音乐，另一个人慢慢地在 0° 至 180° 之间 转动旋钮，然后进行收听。 正确的设置会带给您更多 低音。 如果没有发现任何真正的区别，那就把旋钮转 动到 0 的位置。 © 2018 HARMAN International Industries, Incorporated。保留所有权利。 JBL 是HARMAN International Industries, Incorporated 在美国和/或其他国家和地区的注册 商标。如性能、规格及外观等有更改，恕不另行通知。 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com 低音 EQ 电平和频率： 您可以增加系统的低音输出，将低音 EQ 调整到 +12dB。将LEVEL（电平）旋钮向右旋转以增加低音

JBL Stage A6002/A6004/A9004/A3001 感謝您購買本產品 . . .JBL 產品提供符合使用者預期的出色效能與操作簡便性。• 在操作或安裝放大器之前，請先抽時間通讀本擁有者手冊。• 請將放大器的擁有者手冊連同汽車的車主手冊一起放在手套箱內。• 請將放大器銷售收據與其他重要票據放在一起，以便獲得所需的保固服務。關於本手冊本手冊描述了一般性安裝指南及操作說明。但請注意，正確安裝行動音訊與視訊元件需要具備合格的機械與電氣程序經驗。 若您缺乏成功執行本安裝的知識與工具，強烈建議您諮詢授權的 JBL 經銷商，以瞭解安裝方案。 請保留所有使用說明和銷售收據以供參考。 請將本手冊視為放大器的一個重要組件。第 1 章： 輸入連接的圖形索引Stage 放大器左側面板Stage A6002Stage A6004 和 A9004 Stage A6004 和 A9004Stage A3001Stage A6002Stage A30011. 電源/保護指示燈2. 電源輸入接口3. 保險絲4. 喇叭輸出接口5. 高電平輸入6. 線路電平輸入 (RCA)7. 增益（輸入靈敏度）8. 低音均衡器控制鈕9. 分頻頻率控制鈕10. 分頻濾波器選擇器11. 重低音喇叭相位選擇器Stage 放大器右側面板第 2 章： 安裝與連線包裝盒內物品：1 個放大器4 顆安裝螺釘 備用保險絲（A6002，1 根；A3001, A6004 和 A9004，2 根） 高電平輸入適配器（A6002 和 A3001，1 個；A6004 和 A9004，2 個）

2 43注意事項： 重要事項：開始安裝之前，請先斷開汽車的負極 (‒) 電池端子。

• 選擇一個遠離濕氣的安全安裝位置。 檢查計劃的安裝表面兩側的距離 。 請確保螺絲或電線不會刺穿制動管線、燃料管線或任何線束，以及 佈線不會干擾車輛的安全操控。 在安裝區域鑽孔或切割時請小心。

• 進行電氣連接時，請確保連接穩固且完全絕緣。

• 如果您必須更換放大器的任何保險絲，請使用與原始元件相同類型的

• 為防止放大器過熱，請選擇提供良好空氣流通的位置，例如座椅下方

• 安裝放大器時，請勿將散熱槽正面朝下，因為這會干擾冷卻。

• 安裝放大器時，請確保放大器不會被後座乘客踢碰，或因車尾箱內物 品晃動而損壞並且讓其保持乾燥。

• 使用放大器作為範本，在裝載表面標示孔的位置。

• 使用隨附的安裝螺絲，將放大器連接至安裝表面。 附註： 您可能會發現，在永久安裝放大器之前，先接好放大器的所

在放大器收到供電並播放時，本指示燈會亮藍色。 若放大器在發生 電壓過高/低、短路、放大器輸出電路故障或過熱等情況下進入保護 模式，指示燈會亮紅色。

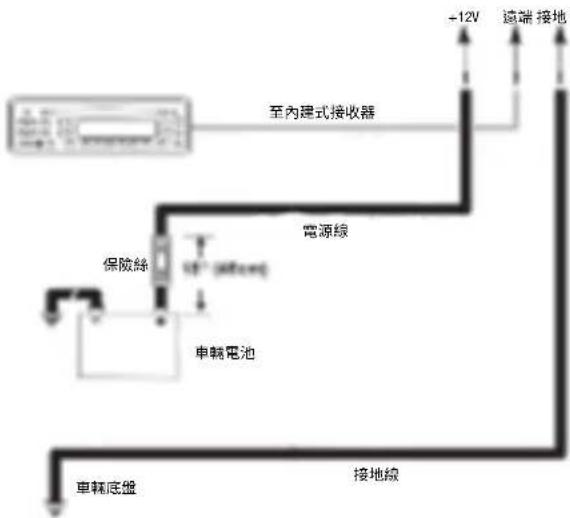

• 在距電池 18" (457mm) 的範圍內安裝合適的保險絲座和保險絲（Stage A6002，最小 20A；Stage A6004 和 A3001，最小 30A；以及 A9004， 最小 40A）。 確保安裝期間不要損壞或擠壓電線。 在將電線穿過隔牆 或其他金屬板時，請安裝保護墊圈。 若連線較長，請使用線徑較大的

o Stage A6002 最小線徑： ≥10 AWG o Stage A6004、A9004、A3001 最小線徑： ≥8 AWG

• 功率：將電源線從 +12V輸入連接至 汽車電池的正極端子。 將裸線插入放 大器的端子，然後用十字螺絲起子擰

接地：从 GND 输入将线缆（采用与电源线相同的线规）连接到汽车底盘上 的一个原厂螺栓（见下图）。 注意：除去底盘上的油漆以获得最佳接触。 在环形连接器下面使用一个星形垫圈，以确保安全连接。

遠端：將 20 AWG 電線從來源裝置的「遠端輸出」導線連接至 REM輸入。 當使用低電平輸入訊號時，此導線將開啟放大器。 如果您的立體聲喇叭沒有 「遠端輸出」導線，請將放大器的 REM輸入連接到帶開關的輔助電源。

遵循正確極性將喇叭連接到這些端子：將每個喇叭的正極 (+) 導線連接至對應 的正極 (+) 端子，並將負極 (-) 導線連接至對應的負極 (-) 端子。 Stage A6002

• Stage A6002 具備 L+、L-、R+ 和 R- 端子。

• 2聲道作業： 將左喇叭連接至 L+ 和 L- 端子，並將右喇叭連接至 R+ 和 R- 端子。 o橋接作業：將單個喇叭或重低音喇叭的正極電線連接至 R+ 端子， 並將喇叭或重低音喇叭的負極電線連接至 L 端子。 星形墊圈附註： 除去環接件

右喇叭 左喇叭Stage A6004 和 A9004

Stage A6004 和 A9004 具有聲道 1 +/-、聲道 2 +/-、聲道 3 +/- 和聲道 4 +/- 端子。

• 4 聲道作業：將左前喇叭連接至聲道 1 + 和 - 端子，並將右前喇叭連接至聲 道 2 + 和 - 端子。 將左後喇叭連接至 聲道 3 + 和 - 端子，並將右後喇叭連接 至聲道 4 + 和 - 端子。

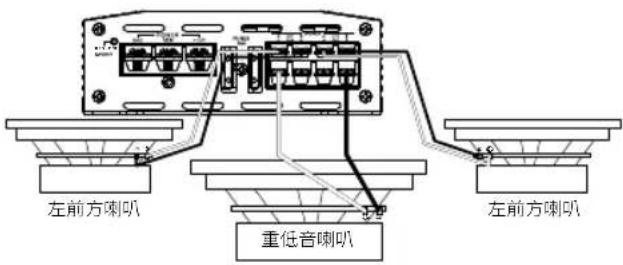

3 聲道作業: 如上所述，將立體聲喇叭連接到聲道 1 和聲道 2 端子。 將單 個喇叭的 + 導線連接至聲道 3 + 端子，並將 - 導線連接至聲道 4 - 端子。

2 聲道（橋接）作業：将一台扬声器的 + 引线连接至 Channel 1 + 端子 ，将 - 引线连接至 Channel 2 - 端子。将另一台扬声器的 + 引线连接至 Channel 3 + 端子，将 - 引线连接至 Channel 4 - 端子。 Stage A3001

• Stage A3001 具有正 (+) 和負 (-) 端子。 o要為單個重低音喇叭供電，請將重低音喇叭的正極 (+) 電線連接至 正極 (+) 端子，並將重低音喇叭的負極 (-) 電線連接至負極 (-) 端子。 o 要為兩個重低音喇叭並聯供電，請將一個重低音喇叭的正極 (+) 和負極 (-) 電線連接到另一個重低音喇叭的正極和負極端子，然 後將該重低音喇叭的正極 (+) 電線連接到正極（+）端子，並將 重低音喇叭的負極 (-) 電線連接到負極 (-) 端子。

立體聲全音域及重低音喇叭操作的最小喇叭阻抗為 2 歐姆。 橋接作業 的最小喇叭阻抗是 4 歐姆。 線路電平輸入和輸出 (RCA)：

若來源裝置提供前置放大器輸出，請使用 RCA 跳接線連接至 L 和 R（A6002

和A3001）或CH1、CH2、CH3 和 CH4（A6004 和 A9004）輸入。

如果汽車音響系統的主機沒有線路電平輸出： 將隨附的高電平輸入線束的白色、白色/黑色、灰色和灰色/黑色電線連接到 汽車音響系統主機的前和/或後喇叭輸出電線（未隨附壓接工具）， 並將黑色電線連接到車輛底盤接地。 然後將高電平線束插入 Stage 放大器的

重要事項：一些原廠安裝的音響系統放大器包括電子濾波器，用於限制發送 到系統較小喇叭的低音量。 此濾波會對 Stage 放大器的效能產生不利影響。 為了從 Stage 放大器獲得盡可能多的低音，請將高電平線束拼接至與系統最 大喇叭（旨在重現最多低音的喇叭）相連的原廠系統喇叭輸出。声器（用来 产生最多低音的扬声器）的原厂系统扬声器输出相接合。

輸入電平控制鈕。 使用這些控制鈕，令放大器的靈敏度與來源裝置的輸出電 平相符。 請參閱第 3 章的設定輸入電平，瞭解推薦的調節程序。 分頻濾波器選擇器 (X-OVER)： 讓您為系統選擇分頻濾波器（Stage A3001 濾波器僅為低通濾波器）。

• LPF： 低通。 若連接重低音喇叭或希望為單獨的中低音喇叭提供低通濾

• FULL： 全音域。 若連接全音域喇叭並且不在系統中使用重低音喇叭，請選

• HPF： 高通。 在系統中使用重低音喇叭時，選擇此設定可防止低通到達中

（請參閱第 3 章中的設定分頻。） 分頻濾波器頻率控制鈕 (FREQ)： 向左旋轉撥盤降低分頻點，向右旋轉提高分頻點。 分頻點設定因聆聽者喜好

重低音喇叭 重低音喇叭 至車輛喇叭線和底盤接地

欲令放大器的輸入靈敏度（增益）與來源裝置的輸出電平相符，建議執行以下

A. 將兩個輸入電平控制鈕逆時針旋轉至 MIN（最小）。 B. 透過來源裝置播放動態音樂曲目。 將來源裝置的音量控制鈕旋轉至 3/4

C. 將前輸入電平控制撥盤沿順時針方向朝 MAX 旋轉，直到聽到音樂失真

D. 將前電平輸入控制撥盤沿逆時針方向緩慢旋轉，直到音樂再次變得清晰。 E. 前輸入電平現在已正確設定。 對後聲道重複執行此過程。

正確設定分頻濾波器選擇器可優化頻率分佈，以實現高效的喇叭操作及最

第 1 步：使用滑塊控制鈕選擇低通 (LPF)、FULL 或高通 (HPF)。

• LPF： 低通。 若連接重低音喇叭或希望為單獨的中低音喇叭提供低通濾波

• FULL： 全音域。 若連接全音域喇叭並且不在系統中使用重低音喇叭，

• HPF： 高通。 在系統中使用重低音喇叭時，選擇此設定可防止低通到達中

第 2 步： 使用分頻濾波器頻率控制鈕調節同軸喇叭和重低音喇叭的分頻點設 定，以適合聆聽者喜好。 向左旋轉撥盤降低分頻點，向右旋轉提高分頻點。同 軸喇叭和重低音喇叭的確切分頻設定最終取決於您的聆聽喜好。附註： FULL

Stage A3001 還可以讓您選擇低音加強的中心頻率 - 接 收最大加強效果的頻率。 將 FREQ 轉盤向右旋轉以調 整中心頻率。 您選擇的頻率取決於您的聆聽喜好。 第 4 章： 疑難排解 問題： 無音訊並且電源指示燈關閉。 原因和解決方案： BATT+ 和/或 REM 端子沒有電壓，或者接地連接出錯 或缺失。 使用伏特/歐姆計 (VOM) 檢查放大器端子的電壓。 問題： 無音訊並且保護指示燈每 4 秒鐘閃爍一次。 原因和解決方案： 放大器輸出上的 DC 電壓。 放大器可能需要維修；請 參閱隨附的保固卡，瞭解維修資訊。 問題： 無音訊並且保護指示燈開啟。 原因和解決方案： 放大器過熱。 確保安裝位置不會阻礙放大器冷卻。 驗 證喇叭系統阻抗是否介於指定限制內。 或者 BATT+ 連接上可能存在大於 16V（或小於 8.5V）的電壓。 檢查車輛的充電系統。 問題： 無音訊並且保護和電源指示燈閃爍。 原因和解決方案： BATT+ 連接上的電壓低於 9V。 檢查車輛的充電系統。

原因和解決方案： 增益設定不正確。 檢查輸入電平設定。 檢查喇叭電線 是否短路或接地。 放大器或來源裝置可能存在缺陷。 問題： 音訊失真，保護指示燈閃爍。 原因和解決方案： 喇叭內或電線短路。 每次拔掉一條喇叭導線，找到短 路的喇叭或電線，並進行維修。 問題： 音樂缺乏動感或「衝擊力」。 原因和解決方案： 喇叭連接不正確。 檢查喇叭連接的極性是否正確。 問題：放大器保險絲總是熔斷。 原因和問題： 電線連接不正確或存在短路。 檢視手冊中的安裝注意事項

問題： 引擎啟動時系統中發出雜訊（喀噠聲或高頻噪音）。 原因和問題： 放大器拾取交流發電機雜訊。 調小增益。 讓音訊纜線與電 源線保持一定距離。 在電池和交流發電機之間的電源線上安裝交流發電 機雜訊濾波器。 檢查放大器上的接地連接，因為鬆動或不正確接地是音 訊系統中產生外來雜訊的主要原因之一。

對於 Stage A3001，您可選擇 0° 或 180° 的重低音喇叭 相位輸出。 欲檢查重低音喇叭的相位，可播放含大量 低音的音樂，然後在另一個人緩慢地在 0-180 度之間 來回旋轉撥盤時仔細聆聽。 正確設定可以向您提供更 多低音。 若您未偵測到任何真正差別，則將此撥盤留 在 0 設定。 © 2018 HARMAN International Industries, Incorporated。保留一切權利。 JBL 是HARMAN International Industries, Incorporated 在美國和/或其他國家/地區註冊的商 標。功能、規格和外觀如有變更，恕不另行通知。 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

您可以使用高達 + 12dB 的低音均衡功能增加系統的低 音輸出。 將電平撥盤向右轉以增加低音輸出。 第 5 章： 規格

Stage A6004 Stage A9004 Stage A3001 4 歐姆時 的 RMS 功率 2 歐姆時 的 RMS 功率 4 歐姆時 的 RMS

THD+N (20Hz – 20kHz) 保險絲大小 尺寸（高 x 寬 x 深） 重量 工作電壓 靜態電流消耗
