РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Stage A6004 JBL

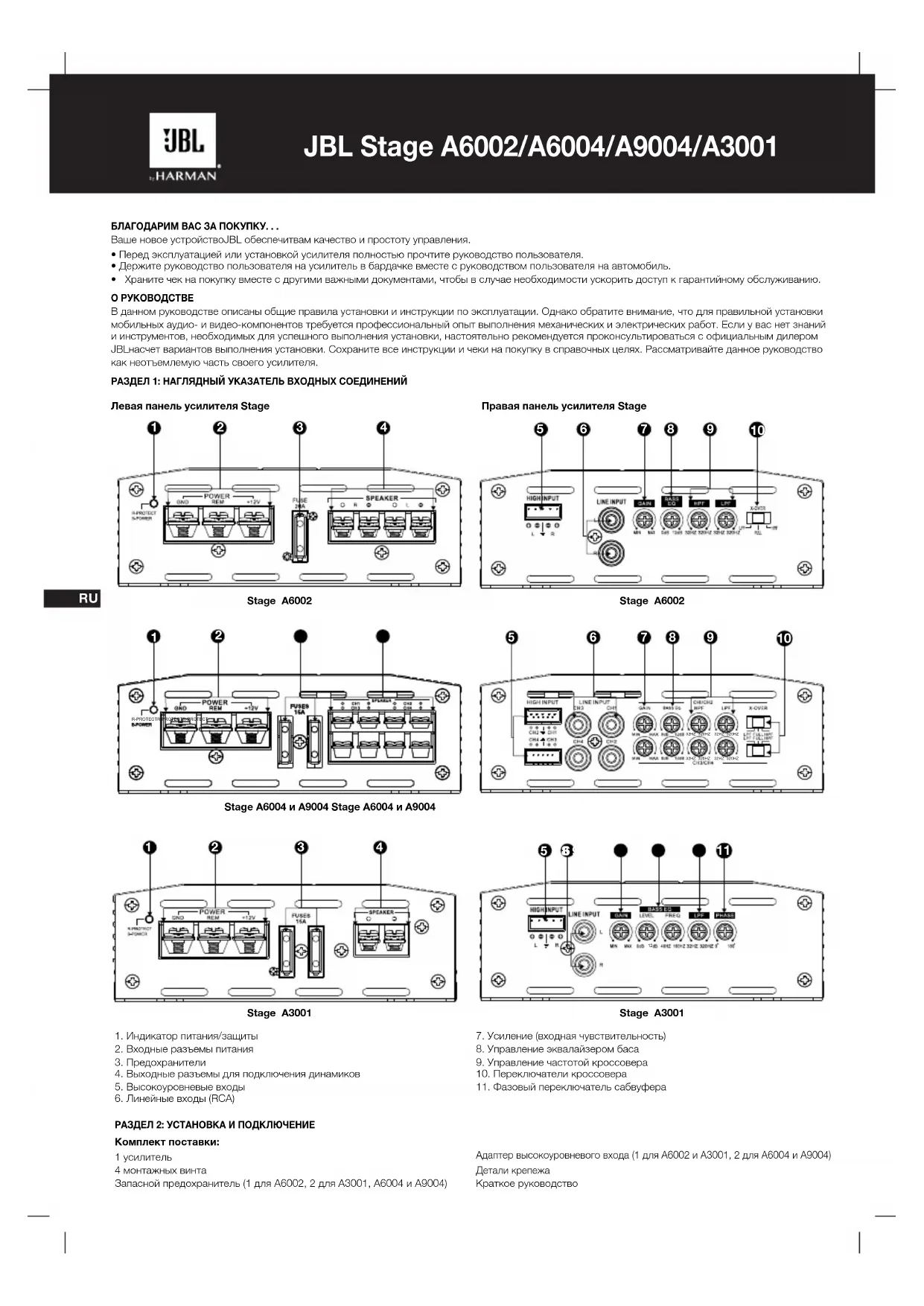

JBL Stage A6002/A6004/A9004/A3001 БЛАГОДАРИМ ВАС ЗА ПОКУПКУ. . .Ваше новое устройствоJBL обеспечитвам качество и простоту управления.• Перед эксплуатацией или установкой усилителя полностью прочтите руководство пользователя.• Держите руководство пользователя на усилитель в бардачке вместе с руководством пользователя на автомобиль.

• Храните чек на покупку вместе с другими важными документами, чтобы в случае необходимости ускорить доступ к гарантийному обслуживанию. О РУКОВОДСТВЕ В данном руководстве описаны общие правила установки и инструкции по эксплуатации. Однако обратите внимание, что для правильной установки мобильных аудио- и видео-компонентов требуется профессиональный опыт выполнения механических и электрических работ. Если у вас нет знаний и инструментов, необходимых для успешного выполнения установки, настоятельно рекомендуется проконсультироваться с официальным дилером JBLнасчет вариантов выполнения установки. Сохраните все инструкции и чеки на покупку в справочных целях. Рассматривайте данное руководство как неотъемлемую часть своего усилителя.РАЗДЕЛ 1: НАГЛЯДНЫЙ УКАЗАТЕЛЬ ВХОДНЫХ СОЕДИНЕНИЙЛевая панель усилителя StageStage A6002Stage A6004 и A9004 Stage A6004 и A9004Stage A3001Stage A6002Stage A30011. Индикатор питания/защиты2. Входные разъемы питания3. Предохранители4. Выходные разъемы для подключения динамиков5. Высокоуровневые входы6. Линейные входы (RCA)7. Усиление (входная чувствительность)8. Управление эквалайзером баса9. Управление частотой кроссовера10. Переключатели кроссовера11. Фазовый переключатель сабвуфераПравая панель усилителя StageРАЗДЕЛ 2: УСТАНОВКА И ПОДКЛЮЧЕНИЕКомплект поставки:1 усилитель4 монтажных винтаЗапасной предохранитель (1 для A6002, 2 для A3001, A6004 и A9004) Адаптер высокоуровневого входа (1 для A6002 и A3001, 2 для A6004 и A9004) Детали крепежаКраткое руководство

2 43+12 вольт К приемнику Аккумулятор автомобиля Корпус автомобиля

Провод питания Провод заземления Предохранитель Кольцевая клемма Звёздчатая шайба Заводскойболт Примечание. Удалите краску под кольцевой клеммой Провод заземления Меры предосторожности: ВАЖНО: Перед началом установки отсоедините отрицательную (–) клемму автомобильного аккумулятора.

• При работе с инструментами всегда носите защитные очки.

• Выберите безопасное место для установки, не подверженное воздействию влаги. Проверьте зазоры с обеих сторон выбранной монтажной поверхности. Убедитесь, что шурупы или провода не проткнут тормозную магистраль, топливопровод или электропроводку, а также что монтаж проводов не будет мешать безопасной эксплуатации автомобиля. При выполнении сверления или резки в области установки будьте осторожны.

• Делая проводку, убедитесь, что электрические контакты надежны и должным образом изолированы.

Сгоревший предохранитель усилителя можно заменить только на предохранитель того же типа с теми же номинальными характеристиками.

• Чтобы обеспечить охлаждение усилителя, выберите место с достаточной циркуляцией воздуха, например, под сиденьем или в багажнике.

• Не монтируйте усилитель радиатором вниз, так как это будет препятствовать охлаждению.

• Установите усилитель так, чтобы он не мог быть случайно поврежден ногами сидящих позади пассажиров или смещающимся грузом в багажнике, а также убедитесь в том, что в место его установки не проникнет влага.

Приложите усилитель к поверхности и отметьте положение монтажных отверстий.

Просверлите направляющие отверстия для шурупов в монтажной поверхности.

• Прикрепите усилитель к монтажной поверхности с помощью четырех монтажных винтов. ПРИМЕЧАНИЕ. Возможно, вам будет удобнее сначала подвести все провода к усилителю, прежде чем окончательно установить его. Индикатор питания/защиты: Когда усилитель получает питание и выполняет воспроизведение, индикатор горит синим цветом. Индикатор загорится красным, если усилитель переходит в режим защиты в случае возникновения таких явлений, как избыточное/недостаточное напряжение, короткое замыкание, сбой выходной цепи усилителя или перегрев.

• Установите соответствующий патрон предохранителя и предохранитель (20 A минимум для Stage A6002и 30 A минимум для Stage A6004 иA3001и 40 A минимум для A9004) в пределах 457 мм от аккумулятора. Убедитесь, что во время установки провод не был поврежден или пережат. При прокладке проводов через перегородку или другие детали из листового металла устанавливайте защитные втулки. Для проводки на большее расстояние используйте провода большего калибра. o Минимальный размер провода Stage A6002 : ≥10 калибр

Минимальный размер провода Stage A6004, A9004, A3001 : ≥8 калибр

• Заземление: соедините проводом (такого же калибра, что и провод питания) вход GND (Заземление) и заводской болт в корпусе автомобиля (см. иллюстрацию ниже). ПРИМЕЧАНИЕ. Для улучшения контакта удалите с корпуса краску. Для надежного соединения используйте звёздчатую шайбу под кольцевой клеммой.

• Пульт: Соедините проводом 20 калибра выход для пульта ДУ источника аудиосигнала и вход REM. Этот выход включает усилитель при использовании низкоуровневых входных сигналов. Если у вашей стереосистемы нет выхода для пульта ДУ, подключите вход REM усилителя к питанию. Предохранители:

• Заменяйте старые предохранители только предохранителями, рассчитанными на аналогичную силу тока: o Stage A6002: 20 В o Stage A6004 и A3001: 15 A x 2 o Stage A9004: 20A x 2 Выходные разъемы для подключения динамиков: Подключите динамики к выходам, соблюдая полярность (подсоедините положительный (+) провод каждого динамика к соответствующему положительному (+) выходу, а отрицательный (-) провод — к соответствующему отрицательному (-) выходу). Stage A6002

• Stage A6002 имеет выходы L+, L-, R+ и R-.

• 2-канальная система: Подсоедините левый динамик к выходам L+ и L- канала, а правый динамик — к выходам R+ и R- канала. Входные разъемы питания:

• Мощность: соедините проводом питания вход +12 В и положительную клемму автомобильного аккумулятора. Вставьте неизолированный провод в клемму на усилителе, затем затяните установочный винт крестообразной

oМостовая схема: Подключите положительный провод от одного динамика или сабвуфера к выходу R+, а отрицательный провод от динамика или сабвуфера к клемме L-. 46 см

Правый динамик Левый динамикStage A6004 и A9004

Stage A6004 и A9004 имеют выходы для канала 1 +/-, канала 2 +/-, канала 3 +/-, и канала 4 +/-.

• 4-канальная система: Подсоедините левый передний динамик к выходам каналов 1+ и -, а правый передний динамик — к выходам каналов 2+ и -. Подсоедините левый задний динамик к выходам каналов 3+ и -, а правый задний динамик — к выходам каналов 4+ и -.

• 3-канальная система:Подключите стереодинамики к выходам канала 1 и канала 2, как описано выше. Подсоедините положительный провод одного динамика к выходу канала 3+, а отрицательный провод — к выходу канала 4-.

• 2-канальная (мостовая) система:Подсоедините положительный провод одного динамика к выходу канала 1+, а отрицательный провод — к выходу канала 2-. Подсоедините положительный провод другого динамика к выходу канала 3+, а отрицательный провод — к выходу канала 4-. Stage A3001

Stage A3001 имеет положительный (+) и отрицательный (-) выходы. o Для питания сабвуфера подключите положительный провод (+) к положительному (+) выходу, а отрицательный (-) провод к отрицательному (-) выходу. o Для параллельного питания двух сабвуферов, подключите один положительный (+) и отрицательный (-) провод к положительному и отрицательному выходу другого сабвуфера, а затем подключите положительный (+) провод к положительному (+) выходу, а отрицательный (-) провод сабвуфера к отрицательному выходу. ПРИМЕЧАНИЕ.Минимальный импеданс динамиков для работы в полнодиапазонном стереорежиме и работы с сабвуфером составляет 2 Ом. Минимальный импеданс динамиков для работы в мостовом режиме составляет 4 Ом. Линейные входы и выходы (RCA): Если на источнике аудиосигнала есть выходы для предусилителя, подключите к входам L и R (A6002 и A3001) или CH1, CH2, CH3 и CH4(A6004 and A9004) с помощью соединительных кабелей RCA. Высокоуровневый аудиовход: Если у головного устройства вашей автомобильной аудиосистемы нет линейных выходов: Подключите белый, черно-белый и черно-серый провода высокоуровневой электропроводки к выходным проводам переднего и/или заднего динамика головного устройства вашей автомобильной аудиосистемы (соединительные зажимы не прилагаются), а черный провод к заземлению на массу. Затем подключите высокоуровневую электропроводку к высокоуровневому входу усиилтеля Stage. Важно.Некоторые заводские усилители аудиосистем имеют электронные фильтры, которые ограничивают мощность низких частот, посылаемых на менее крупные динамики в системе. Эта фильтрация негативно повлияет на качество усилителяStage. Для получения наиболее мощных низких частот от усилителя Stage подсоедините высокоуровневую проводку к выходам динамиков заводской системы, которые подключены к самым большим динамикам системы (предназначенным для воспроизведения низких частот). Входная чувствительность (УСИЛЕНИЕ): Управление входным сигналом. Используйте их для приведения в соответствие входной чувствительности усилителя и уровня выходного сигнала источника аудиосигнала. См. рекомендованную процедуру регулировки описана в разделе «Настройка уровней входного сигнала» в главе 3. Переключатели кроссовера (X-OVER): Позволяют выбирать фильтры кроссовера для вашей системы (фильтр Stage A3001 только для низких частот).

• LPF: пропуск частот ниже пороговой частоты. Выберите эту настройку, если вы подключаете сабвуфер(ы) или хотите обеспечить фильтрацию с пропуском частот ниже пороговой частоты для отдельных средне-низкочастотных

• FULL: полный диапазон частот. Выберите эту настройку, если вы подключаете полнодиапазонные динамики и не используете сабвуфер в своей системе.

• HPF: пропуск частот выше пороговой частоты. Выберите эту настройку для предотвращения попадания низких частот в среднечастотные или полнодиапазонные динамики при использовании в системе сабвуфера. (См. раздел «Настройка кроссовера» в Главе 3.) Регуляторы частоты кроссовера (FREQ): Поворачивайте ручки регулировки влево для снижения точки пересечения и вправо для ее повышения. Настройки точки кроссовера зависят от предпочтений

Передний правый динамик Задний правый динамик Передний левый динамик Задний левый динамик

Сабвуфер Сабвуфер К проводам автомобильного динамика и заземлению

Передний правый динамик Передний левый динамик

Сабвуфер Сабвуфер12 РАЗДЕЛ 3: ЭКСПЛУАТАЦИЯ Настройка уровня входного сигнала: Для приведения в соответствие входной чувствительности (усиления) усилителя и уровня выходного сигнала источника аудиосигнала рекомендуется выполнить следующую процедуру: A. Поверните оба регулятора уровня входного сигнала на отметку MIN (минимум). B. Воспроизведите динамичную музыкальную композицию через источник аудиосигнала. Поверните регулятор громкости источника аудиосигнала в положение 3/4. C. Поворачивайте регулятор уровня входного сигнала передних каналов по часовой стрелке по направлению к отметке MAX (максимум), пока звук не утратит чистоту и не появятся искажения.

Медленно поворачивайте переднюю ручку регулятора уровня входного сигнала против часовой стрелки, пока звучание музыки снова не станет чистым. E. Теперь уровень входного сигнала для передних каналов настроен правильно. Повторите процедуру для задних каналов. Настройка кроссовера Правильная настройка переключателей кроссовера оптимизирует распределение частот для обеспечения эффективной работы динамиков и оптимального звучания. Этап 1:Используйте ползунковые переключатели для выбора режима пропуска частот ниже пороговой (LPF), пропуска всех частот (FULL), или пропуска частот выше пороговой (HPF).

• LPF: пропуск частот ниже пороговой частоты. Выберите эту настройку, если вы подключаете сабвуфер(ы) или хотите обеспечить фильтрацию с пропуском частот ниже пороговой частоты для отдельных средне-низкочастотных

• FULL: полный диапазон частот. Выберите эту настройку, если вы подключаете полнодиапазонные динамики и не используете сабвуфер в своей системе.

• HPF: пропуск частот выше пороговой частоты. Выберите эту настройку для предотвращения попадания низких частот в среднечастотные или полнодиапазонные динамики при использовании в системе сабвуфера. Этап 2: Используйте регуляторы частоты кроссовера для регулировки настроек точки пересечения для коаксиальных динамиков и сабвуферов под индивидуальные предпочтения слушателей. Поворачивайте ручки регулировки влево для снижения точки пересечения и вправо для ее повышения.Точные настройки кроссовера для коаксиальных динамиков и сабвуферов зависят в конечном итоге от ваших предпочтений как слушателя. ПРИМЕЧАНИЕ. Точка пересечения не применяется в режиме FULL (полный диапазон частот). Stage A3001 также позволяет выбрать центральную частоту усиления баса – частоту с максимальным басом. Поверните регулятор FREQ вправо для регулировки центральной частоты. Выбранная частота зависит от ваших предпочтений. РАЗДЕЛ 4: УСТРАНЕНИЕ НЕПОЛАДОК ПРОБЛЕМА: Звука нет, и ИНДИКАТОР ПИТАНИЯ не горит. ПРИЧИНА и РЕШЕНИЕ: Отсутствует напряжение на выходах BATT+ и/или REM, либо заземление плохое или отсутствует. Проверьте напряжение на выходах усилителя с помощью вольтометра. ПРОБЛЕМА: Звука нет, и ИНДИКАТОР ЗАЩИТЫ мигает каждые 4 секунды. ПРИЧИНА и РЕШЕНИЕ: Напряжение постоянного тока на выходе усилителя. Усилителю может потребоваться обслуживание; информацию об обслуживании см. на приложенном гарантийном талоне. ПРОБЛЕМА: Звука нет, и ИНДИКАТОР ПИТАНИЯ горит. ПРИЧИНА и РЕШЕНИЕ: Усилитель перегрелся. Убедитесь, что ничего не препятствует охлаждению усилителя в месте установки. Проверьте, чтобы импеданс системы динамиков находился в пределах нормы. Либо же напряжение на соединении BATT+ может быть больше 16 В (или меньше 8,5 В). Проверьте систему зарядки автомобиля. ПРОБЛЕМА: Звука нет, и ИНДИКАТОРЫ ЗАЩИТЫ и ПИТАНИЯ мигают. ПРИЧИНА и РЕШЕНИЕ: Напряжение на соединении BATT+ меньше 9 В. Проверьте систему зарядки автомобиля. ПРОБЛЕМА: Искажение звука. ПРИЧИНА и РЕШЕНИЕ: Усиление настроено неправильно. Проверьте настройку УРОВНЯ ВХОДНОГО СИГНАЛА. Проверьте провода динамиков на предмет коротких замыканий или заземления. Возможна неисправность усилителя или источника аудиосигнала. ПРОБЛЕМА: Искажения звука, и мигает ИНДИКАТОР ЗАЩИТЫ. ПРИЧИНА и РЕШЕНИЕ: Короткое замыкание в динамике или проводе. Извлекайте провода динамиков по одному, чтобы определить динамик или провод с коротким замыканием. Обнаружив поврежденный компонент, отремонтируйте его. ПРОБЛЕМА: Музыке не хватает динамики или «мощи». ПРИЧИНА и РЕШЕНИЕ: Динамики подключены неправильно. Проверьте полярность соединений динамиков. ПРОБЛЕМА: Предохранитель усилителя постоянно перегорает. ПРИЧИНА и ПРОБЛЕМА: Провода подсоединены неправильно, или произошло короткое замыкание. Изучите меры предосторожности и процедуры установки, описанные в руководстве. Проверьте соединения проводов. ПРОБЛЕМА: Шум двигателя — вой или щелканье — в системе при включенном

ПРИЧИНА и ПРОБЛЕМА: Усилитель принимает шум генератора переменного тока. Уменьшите усиление. Переместите аудиокабели подальше от проводов питания. Установите фильтр шумов генератора переменного тока на линию питания между аккумулятором и генератором переменного тока. Проверьте соединения заземления на усилителе, поскольку неплотное или неправильное заземление является одной из основных причин постороннего шума в аудиосистеме. Выбор фазы сабвуфера УStage A3001можно выбрать фазовый выход сабвуфера: 0° или 180°. Для проверки фазы сабвуфера поставьте на воспроизведение музыку с большим количеством басов и слушайте ее, пока другой человек медленно поворачивает переключатель 0/180 градусов туда-обратно. Правильная настройка — та, при которой слышится больше низких частот. Если вы не замечаете разницы, оставьте переключатель в положении 0. © 2018 HARMAN International Industries, Incorporated. All rights reserved. JBL является товарным знаком HARMAN International Industries, Incorporated, зарегистрированным в США и/или других странах. Функции, характеристики и внешнийвид могут измениться без уведомления. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com РАЗДЕЛ 5: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9–16B 9–16B 9–16B 9–16B <1,0 A <1,2 A <1,5 A <1,5 A 70 Вт 70 Вт 110 Вт 300 Вт 140 Вт 140 Вт 220 Вт Нет дан-ных 280 Вт 560 Вт 880 Вт 600 Вт 20 Гц – 20 КГц при -1 дБ 20 Гц – 20 КГц при -1 дБ 20 Гц – 20 КГц при -1 дБ 10 Гц – 320 Гц при -3 дБ 12 B 12 B 12 B 12 B 0,5 В 0,5 В 0,5 В 0,5 В

Stage A6004 Stage A9004 Stage A3001 Сред-нек-вад- рати-чная мощ- ность при 4 Ом Сред-нек-вад- рати-чная мощ- ность при 2 Ом Сред-нек-вад- рати-чная мощ- ностьприпри4Ом Об-щая пико-

характе-ристика Макси-мальный уровень высокого входного сигнала Макси-мальная чувстви-тельность высокого входного

Макси-мальный уровень линей-ного входного сигнала

Stage A6002 Stage A6004 Stage A9004 Stage A3001 Макси-мальная чувстви-тельность

входного сигнала Коэффи-циент «сигнал/шум» Line-in (в привязке к 1 ватту) Сумма-рный коэффи-циент нели-нейныхиска-женийс учетом шума на номина- льной мощ-ности (при 20 Гц – 20 кГц)

Габариты (В x Ш x Г) Вес Рабочее напря

состоянии покоя Уровень и частота эквалайзера баса: Вы можете увеличить бас вашей системы при помощи эквалайзера на +12 дБ. Поверните регулятор LEVEL вправо для увеличения баса.
