KULLANIM KILAVUZU Stage A6004 JBL

JBL Stage A6002/A6004/A9004/A3001 SATIN ALDIĞINIZ İÇİN TEŞEKKÜR EDERİZ. . .JBL Ürününüz, JBL’den beklediğiniz çalışma performansını ve kullanıcı kolaylığını sağlamak için tasarlanmıştır.• Lütfen amplifikatörünüzü çalıştırmadan veya kurmadan önce kullanıcı kılavuzunuzu bütünüyle okumaya zaman ayırın.• Araç kullanıcı kılavuzu ile birlikte amplifikatörünüzün kullanıcı kılavuzunu torpido gözünde tutun.

• Gerekirse garanti hizmetinden yararlanmak için amplifikatörünüzün satış fişivediğer önemli belgeler ile birlikte muhafaza edin.

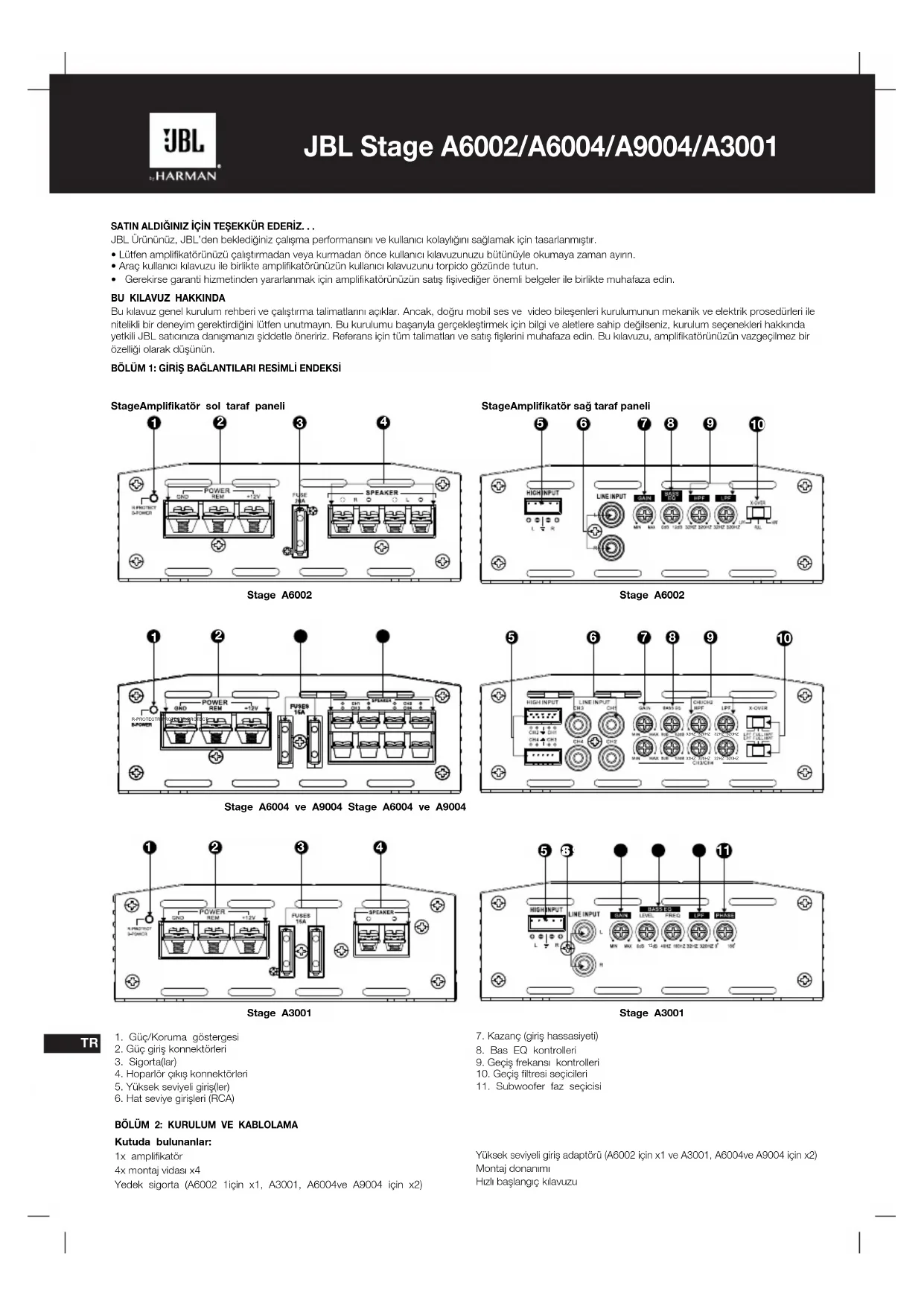

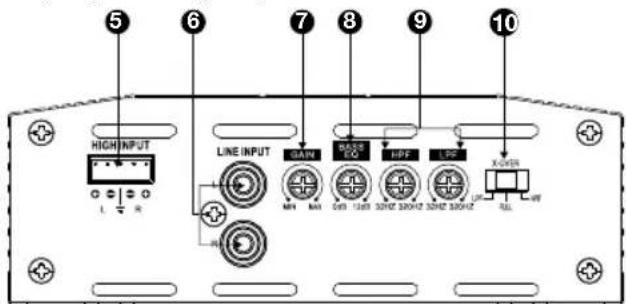

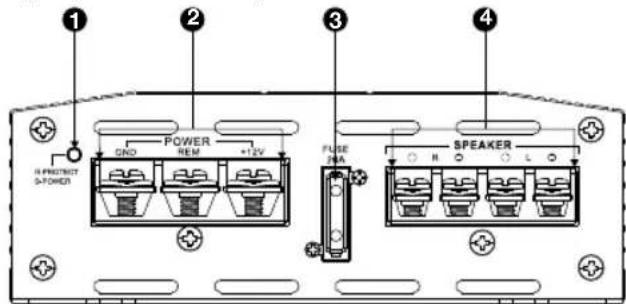

Bu kılavuz genel kurulum rehberi ve çalıştırma talimatlarını açıklar. Ancak, doğru mobil ses ve video bileşenleri kurulumunun mekanik ve elektrik prosedürleri ile nitelikli bir deneyim gerektirdiğini lütfen unutmayın. Bu kurulumu başarıyla gerçekleştirmek için bilgi ve aletlere sahip değilseniz, kurulum seçenekleri hakkında yetkili JBL satıcınıza danışmanızı şiddetle öneririz. Referans için tüm talimatları ve satış fişlerini muhafaza edin. Bu kılavuzu, amplifikatörünüzün vazgeçilmez bir özelliği olarak düşünün.BÖLÜM 1: GİRİŞ BAĞLANTILARI RESİMLİ ENDEKSİStageAmplifikatör sol taraf paneliStage A6002Stage A6004 ve A9004 Stage A6004 ve A9004Stage A3001Stage A6002Stage A30011. Güç/Koruma göstergesi2. Güç giriş konnektörleri3. Sigorta(lar)4. Hoparlör çıkış konnektörleri5. Yüksek seviyeli giriş(ler)6. Hat seviye girişleri (RCA)7. Kazanç (giriş hassasiyeti)8. Bas EQ kontrolleri9. Geçiş frekansı kontrolleri10. Geçiş filtresi seçicileri11. Subwoofer faz seçicisiStageAmplifikatör sağ taraf paneliBÖLÜM 2: KURULUM VE KABLOLAMAKutuda bulunanlar:1x amplifikatör4x montaj vidası x4Yedek sigorta (A6002 1için x1, A3001, A6004ve A9004 için x2)Yüksek seviyeli giriş adaptörü (A6002 için x1 ve A3001, A6004ve A9004 için x2)Montaj donanımıHızlı başlangıç kılavuzu

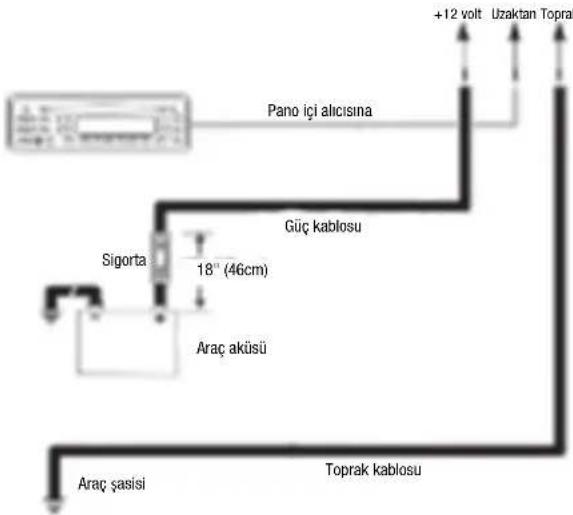

2 43+12 volt Pano içi alıcısına Araç aküsü Araç şasisi Uzaktan Toprak Güç kablosu Toprak kablosu Sigorta Kablo Konnektörü Yıldız pul Fabrikasyon Cıvata Not: Kablo konnektörü altından her türlü boyayı çıkarın Toprak kablosu Önlemler: ÖNEMLİ:Montaja başlamadan önce aracın negatif akü terminalini (-) ayırın.

• Aletleri kullanırken daima koruyucu gözlük takın.

• Nemden uzak, güvenli bir montaj yeri seçin. Planlanan montaj yüzeyinin her iki tarafında boşlukları kontrol edin. Vidalar veya kabloların fren hatlarını, yakıt hatlarını veya kablo demetini delmeyeceğinden ve kablo yönlendirmeninaracın güvenli çalışmasına engel olmayacağından emin olun. Montaj alanında delme veya kesme işlemleri yaparken dikkatli olun.

• Elektrik bağlantılarını yaparken, güvenli ve düzgün bir şekilde yalıtılmış olduğundan emin olun.

• Amplifikatörün sigortalarının herhangi birini değiştirmeniz gerekiyorsa, orijinali ile aynı tip sigorta ve akım sınıflandırması kullanın.

• Amplifikatörü serin tutmak için koltuğun altı veya bagaj gibi yeterli hava dolaşımı sağlayan bir yer seçin.

• Soğutmaya engel olacağından, soğutucu aşağı bakacak şekilde amplifikatörü monte etmeyin.

• Arka koltukta oturan yolcuların ayaklarından veya bagajdaki yükün kaymasından zarar görmeyecek ve bu yüzden kuru kalacak şekilde amplifikatörü monte edin.

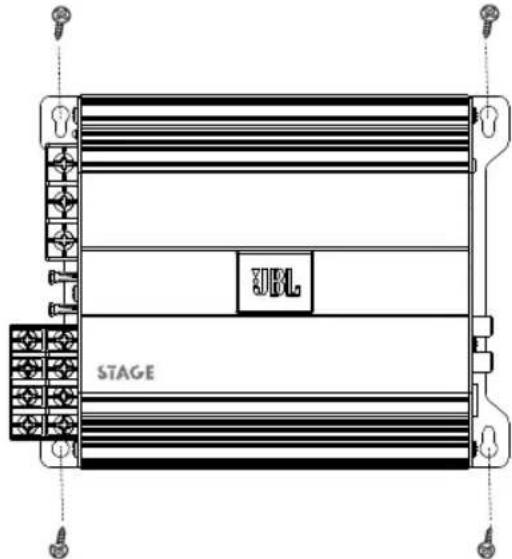

• Bir şablon olarak amplifikatörü kullanarak, montaj yüzeyine deliklerin yerlerini işaretleyin.

• Montaj yüzeyinde matkap ile kılavuz deliklerini delin.

• Pakete dâhil dört montaj vidası ile montaj yüzeyine amplifikatörü takın. NOT: Kalıcı olarak monte etmeden önce amplifikatörün tüm bağlantılarını yapmanız daha uygun olabilir.

Güç/Koruma göstergesi Amplifikatör besleme alırken ve çalarken ışık mavi yanacaktır. Yüksek/düşük gerilim, kısa devre, amplifikatör çıkış devresi arızası, aşırı ısı gibi durumların olması halinde amplifikatör koruma moduna girerse, gösterge kırmızı renkte yanar ve amplifikatör kendini kapatır.

• Akünün 45 inç (457 mm) mesafesinde uygun bir sigorta yuvası takın ve sigortayı (Stage A6002için minimum 20A ve Stage A6004 and A3001için minimum 30A ve A9004için minimum 40A) yerleştirin. Kablonun kurulum sırasında hasar görmediğinden veya sıkışmadığından emin olun. Bölme veya diğer sac geçişlerinden kablo çekerken lastik geçiş kanalları takın. Daha uzun çekimler için daha kalınlık ölçüsünde kablo kullanın. o Stage A6002 minimum kablo boyutu: ≥10 kalınlık ölçüsü

Stage A6004, A9004, A3001 minimum kablo boyutu: ≥8 kalınlık ölçüsü

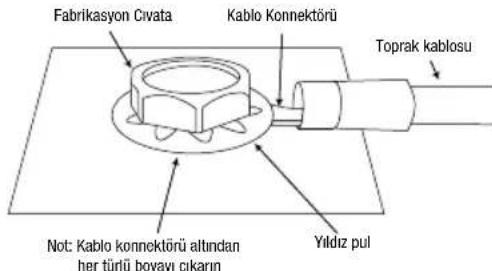

• Toprak:GND girişinden aracın şasisinde bir fabrikasyon cıvataya bir kablo (güç kablosu ile aynı kalınlık ölçüsünde) çekin (aşağıdaki resme bakınız). NOT:En iyi temas içinaraç şasisinden her türlü boyayı kaldırın. Güvenli bağlantı için kablo konnektörü altında bir yıldız pul kullanın.

• Uzaktan:Kaynak ünitesinin "Uzaktan Çıkış” ucundan REM girişine bir 20 AWG kabloile bağlayın. Bu uç düşük seviyeli giriş sinyallerini kullanıldığı zaman amplifikatörü açar. Stereo'nuzda "Uzaktan Çıkış"ucu yoksa, amplifikatörün REM girişini düğmeli aksesuara bağlayın. Sigortalar:

• Sadece aynı amperde sigortaları kullanın: o Stage A6002: 20A o Stage A6004 ve A3001: 15A x 2 o Stage A9004: 20A x 2 Hoparlör Çıkış Konnektörleri: Uygun polariteye dikkat ederek terminallere hoparlörleri bağlayın: her hoparlörün pozitif (+) ucunu uygun pozitif (+) terminale ve negatif (-) ucunu negatif (-) terminale bağlayın. Stage A6002

• Stage A6002 L+, L-, R+ ve R- terminalleri sunar

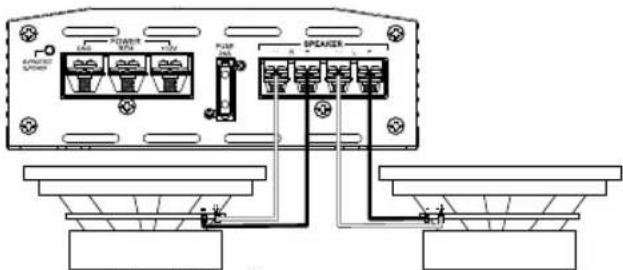

• 2-kanallı çalışma: Sol hoparlörü Ön L+ ve L- terminallerine ve sağ hoparlörü Ön R+ ve R- terminallerine bağlayın. Güç Giriş Konnektörleri:

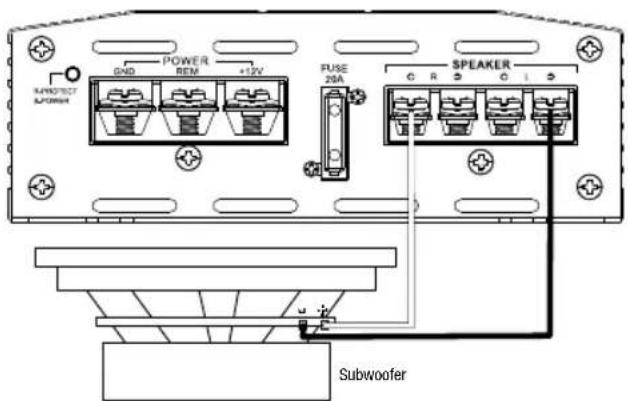

• Güç:Güç kablosunu +12V girişinden aracın aküsünün pozitif terminaline çekin. Çıplak kabloyu amplifikatör üzerindeki terminalin içine sokun ve ardından sabitleme vidasını Yıldız tornavida ile sıkın. oKöprülü çalışma: Tek hoparlörden veya subwoofer'dan gelen pozitif kabloyu R+ terminaline, hoparlörden veya subwoofer'dan gelen negatif kabloyu L- terminaline bağlayın. 18" (46cm)

• 4-kanallı çalışma:Ön sol hoparlörü Kanal 1 + ve - terminallerine ve ön sağ hoparlörü Kanal 2 + ve - terminallerine bağlayın. Arka sol hoparlörü Kanal 3 + ve - terminallerine ve arka sağ hoparlörü Kanal 4 + ve - terminallerine bağlayın.

• 3-kanallı çalışma:Yukarıda açıklandığı gibi stereo hoparlörleri Kanal 1 ve Kanal 2 terminallere bağlayın. Tek hoparlörün + ucunu Kanal 3 + terminaline ve - ucunu Kanal 4 - terminaline bağlayın.

• 2-kanallı (köprülü) çalışma:Bir hoparlörün + ucunu Kanal 1 + terminaline ve - ucunu Kanal 2 - terminaline bağlayın. Diğer hoparlörün + ucunu Kanal 3 + terminaline ve - ucunu Kanal 4 - terminaline bağlayın. Stage A3001

• Stage A3001 iki pozitif (+) ve iki negatif (-) paralel terminal sunar. o Tek bir subwoofer'a güç sağlamak için, subwoofer'ın pozitif (+) kablosunu pozitif (+) terminale, subwoofer'ın negatif (-) kablosunu negatif (-) terminale bağlayın. o İki subwoofer'a paralel olarak güç sağlamak için bir subwoofer'ın pozitif (+) ve negatif (-) kablolarını diğer subwoofer'ın pozitif ve negatif terminallerine bağlayın, daha sonra subwoofer'ın pozitif (+) kablosunu pozitif (+) terminaline bağlayın ve subwoofer'ın negatif (-) kablosunu negatif (-) terminaline bağlayın. NOT:Stereo tam aralık ve subwoofer çalıştırmak için minimum hoparlör empedansı 2ohm’dur. Köprülü çalışma için minimum hoparlör empedansı 4ohm’dur. Hat seviyesi girişleri ve çıkışları (RCA): Kaynak üniteniz preamplifikatör çıkışları sunuyorsa, RCA ara kabloları kullanarak L ve R (A6002 ve A3001) veya CH1, CH2, CH3 ve CH4(A6004 and A9004) girişlerine bağlayın. Yüksek seviyeli ses girişi: Arabanızın ses sisteminin ana ünitesinin hat seviyesi çıkışları yoksa: Pakete dâhil yüksek seviyeli giriş kablo demetlerinin beyaz, beyaz/siyah, gri ve gri/siyah kablolarını araç ses sisteminizin ana ünitesinin ön ve/veya arka hoparlör çıkış kablolarına bağlayın (ekleme kıvrımı pakete dâhil değildir), ve siyah kabloyla araç şasisine topraklayın. Ardından yüksek seviyeli kablo demetini Stageamplifikatörünün yüksek seviyeli girişine takın. Önemli:Bazı fabrikasyon ses sistemi amplifikatörleri sistemin daha küçük hoparlörlerine gönderilen bas miktarını sınırlayan elektronik filtreler içerir. Bu filtreleme Stageamplifikatörün performansını olumsuz etkileyecektir. Stageamplifikatörden mümkün olan en fazla bası elde etmek için, sistemin en büyük hoparlörlerine bağlı fabrikasyon sistem hoparlör çıkışlarına yüksek seviyeli kablo demetini bağlayın (en fazla bası elde etmek için tasarlanmış olanlar). Giriş hassasiyeti (KAZANÇ): Giriş seviyesi kontrolleri. Kaynak ünitenizin çıkış seviyesine amplifikatörün giriş hassasiyetini eşleştirmek için bunları kullanın. Önerilen ayar prosedürü için, bkz.

3. Bölüm'dekiGiriş seviyeleri ayarı.

Geçiş filtresi seçicileri (X-OVER): Sisteminiz için geçiş filtreleri seçmenize izin verin (Stage A3001 filtresi yalnızca alçak geçirendir).

• LPF: Alçak geçiş. Subwoofer bağlıyorsanız veya ayrı orta bas hoparlörler için bir alçak geçiş filtre sağlamak istiyorsanız, bu ayarı seçin.

• FULL: Tam aralık. Tam aralıklı hoparlörler bağlıyorsanız ve sisteminizde bir subwoofer kullanmıyorsanız, bu ayarı seçin.

• HPF: Yüksek geçiş. Sisteminizde bir subwoofer kullanırken orta kademe veya tam aralıklı hoparlörlerden gelen düşük bası önlemek için, bu ayarı seçin. (Bkz. 3. Bölüm’dekiGeçiş Ayarı.) Geçiş filtresi frekansı kontrolleri (FREKANS): Düğmeleri, geçiş noktasını düşürmek için sola ve geçiş noktasını yükseltmek için sağa çevirin. Geçiş noktası ayarları dinleyici tercihine göre değişir.

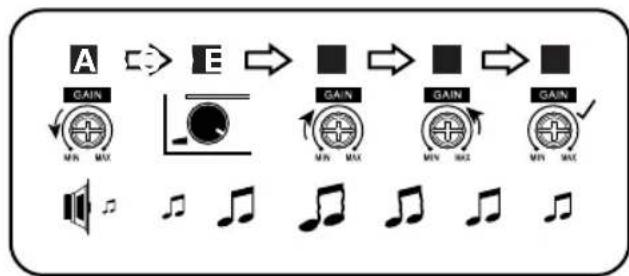

Giriş seviyelerini ayarlama: Kaynak ünitenizin çıkış seviyesine amplifikatörünüzün giriş hassasiyetini eşleştirmek (kazanç) için, şu prosedürü önermekteyiz:

Her iki giriş seviyesi kontrollerini MIN’ye (minimum) saat yönünün tersine çevirin. B. Kaynak ünitesi üzerinden dinamik bir müzik parçasını çalın. Kaynak ünitesinin ses kontrolünü 3/4 konumuna çevirin. C. Müzikte bozulmayı duyana kadar (artık net değil) MAX'a doğru ön giriş seviyesi kontrol kadranını saat yönünde çevirin. D. Müzik tekrar daha net seslerle duyuluncaya kadar ön giriş seviyesi kontrol kadranını yavaşça saat yönünün tersine çevirin. E. Ön giriş seviyeniz artık doğru şekilde ayarlanmıştır. Arka kanallar ile bu işlemi tekrarlayın. Geçişin ayarlanması Geçiş filtresi seçicilerini düzgün olarak ayarlamak verimli hoparlör çalışması ve en iyi ses için frekans dağılımını optimize eder.

1. Adım:Alçak geçiş (LPF), FULL ya da yüksek geçiş (HPF)’i seçmek için

sürgülü kontrolleri kullanın.

• LPF: Alçak geçiş. Subwoofer bağlıyorsanız veya ayrı orta bas hoparlörler için bir alçak geçiş filtre sağlamak istiyorsanız, bu ayarı seçin.

• FULL: Tam aralık Tam aralıklı hoparlörler bağlıyorsanız ve sisteminizde bir subwoofer kullanmıyorsanız, bu ayarı seçin.

HPF: Yüksek geçiş. Sisteminizde bir subwoofer kullanırken orta kademe veya tam aralıklı hoparlörlerden gelen düşük bası önlemek için, bu ayarı seçin.

2. Adım: Dinleyici tercihe uyacak şekilde koaksiyel hoparlör ve subwoofer için

geçiş noktası ayarlarını yapmak amacıyla geçiş filtresi frekans kontrollerini kullanın. Düğmeleri, geçiş noktasını düşürmek için sola ve geçiş noktasını yükseltmek için sağa çevirin.Koaksiyel hoparlörler ve subwoofer’lar için tam geçiş ayarları nihai olarak dinleme tercihlerinize bağlıdır.NOT: geçiş noktası TAM modunda geçerli değildir. Stage A3001 ayrıca, bas kuvvetlendirmesinin merkez frekansını - en fazla kuvvetlendirme etkisini alan frekans - seçmenize izin verir. Merkez frekansını ayarlamak için FREKANS kadranını sağa çevirin. Seçtiğiniz frekans, dinleme tercihlerinize bağlıdır.

BÖLÜM 4: SORUN GİDERME

SORUN: Ses yok ve GÜÇ GÖSTERGESİ kapalı. NEDEN ve ÇÖZÜM: BATT + ve/veya REM terminallerinde gerilim yok ya da toprak bağlantısı kötü veya yok. VOM ile amplifikatör terminallerindeki voltajları kontrol edin. SORUN: Ses yok ve KORUMA GÖSTERGESİ her 4 saniyede bir yanıp sönüyor. NEDEN ve ÇÖZÜM: Amplifikatör çıkışında DC gerilim. Amplifikatöre servis gerekebilir, servis bilgileri için ekteki garanti kartına bakın. SORUN: Ses yok ve KORUMA GÖSTERGESİ açık. NEDEN ve ÇÖZÜM: Amplifikatör aşırı ısınmış. Amplifikatör soğutucusunun montaj yerinde bloke olmadığından emin olun. Hoparlör sistemi empedansının belirtilen sınırlar içinde olduğunu doğrulayın. Ya da BATT+ bağlantısında gerilim 16V üstünde (ya da 8,5V altında) olabilir. Araç şarj sistemini kontrol edin. SORUN: Ses yok ve KORUMA ve GÜÇ GÖSTERGELERİ yanıp sönüyor. NEDEN ve ÇÖZÜM: AKÜ+ bağlantısında 9V atında gerilim. Araç şarj sistemini kontrol edin. SORUN: Bozuk ses. NEDEN ve ÇÖZÜM: Kazanç düzgün ayarlanmamış. GİRİŞ SEVİYESİ ayarını kontrol edin. Kısa devreler ya da topraklar bakımından hoparlör kablolarını kontrol edin. Amplifikatör veya kaynak ünitesi arızalı olabilir. SORUN: Bozuk ses ve KORUMA GÖSTERGESİ yanıp sönüyor. NEDEN ve ÇÖZÜM: Hoparlörde veya kabloda kısa devre. Kısa devre hoparlörü veya kabloyu bulmak için bir defada hoparlör uçlarının birini çıkarın ve onarın. SORUN: Müzik dinamiklerden veya "kuvvetten"yoksun. NEDEN ve ÇÖZÜM: Hoparlörler düzgün bağlı değil. Doğru polarite bakımından hoparlör bağlantılarını kontrol edin. SORUN: Amplifikatör sigortası devamlı atıyor. NEDEN ve SORUN: Kablolama yanlış bağlanmış veya bir kısa devre var. Kılavuzdaki kurulumu önlemlerini ve prosedürlerini gözden geçirin. Kablo bağlantılarını kontrol edin. SORUN: Motor açıkken, sistemde vınlama ya da tıklama şeklinde motor gürültüsü. NEDEN ve SORUN: Amplifikatör alternatör gürültüsünü alıyor. Kazancı kısın. Ses kablolarını güç kablolarından uzağa taşıyın. Akü ve alternatör arasındaki güç hattı üzerine bir alternatör gürültü filtresi takın. Gevşek ya da uygun olmayan toprak ses sisteminizde yabancı gürültü için ana nedenlerden biri olduğundan, amplifikatör toprak bağlantılarını kontrol edin. Subwoofer fazının seçilmesi Stage A3001ile 0° veya 180°'lik bir subwoofer faz çıkış seçebilirsiniz. Subwoofer’ınızın fazını kontrol etmek için, bası çok bol müzik çalın ve başka bir kişi 0/180 derece arasında kadranı ileri geri yavaş yavaş çevirirken dinleyin. Doğru ayar daha fazla bas veren ayardır. Herhangi bir fark tespit edemezseniz, kadranı 0 ayarda bırakın. © 2018 HARMAN International Industries, Incorporated. All rights reserved. JBL Amerika Birleșik Devletleri ve/veya diğer ülkelerde kayıtlı HARMAN International Industries, Incorporated șirketinin ticari markalarıdır. Özellikler, spesifikasyonlar ve görünüm haber verilmeksizin değiștirilebilir. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
