Stage A6002 - Alıcı JBL - Ücretsiz kullanım kılavuzu

Özellikler	Detaylar
Ürün tipi	Ses alıcısı
Çıkış gücü	2 x 60 W (4 ohm)
Empedans	4 ohm
Frekans yanıtı	20 Hz - 20 kHz
Boyutlar	230 x 150 x 50 mm
Ağırlık	1,5 kg
Bağlantı	RCA girişleri, hoparlör çıkışı
Önerilen kullanım	Araba ses sistemlerine kurulum
Bakım	Bağlantıları düzenli olarak kontrol edin, kontakları temizleyin
Güvenlik	Nemden koruyun, güç sınırlarına uyun
Genel bilgiler	2 yıl garanti, teknik destek mevcut

Sık sorulan sorular - Stage A6002 JBL

JBL Stage A6002 hoparlörlerime nasıl bağlanır?

Hoparlörlerinizi JBL Stage A6002'ye bağlamak için uygun hoparlör kabloları kullanın. Faz tersliğini önlemek için kabloları doğru kutuplara (+ ve -) bağlayın.

JBL Stage A6002 neden açılmıyor?

Güç kaynağının doğru bağlandığını ve sigortanın atmadığını kontrol edin. Ayrıca güç kablosunun sağlam olduğunu ve prizde elektrik olduğunu doğrulayın.

JBL Stage A6002'de bas ve tiz seviyeleri nasıl ayarlanır?

Ön paneldeki düğmeleri kullanarak bas ve tiz seviyelerini tercihinize göre ayarlayın. Ayrıntılı ayar talimatları için kullanım kılavuzuna bakın.

JBL Stage A6002 tüm ses kaynaklarıyla uyumlu mu?

Evet, JBL Stage A6002 çoğu ses kaynağıyla uyumludur; araba radyoları, CD çalarlar ve uygun adaptörle telefonlar dahil. Her kaynak için doğru kabloları kullandığınızdan emin olun.

JBL Stage A6002'de bozuk ses sorunu nasıl çözülür?

Hoparlör bağlantılarını kontrol edin ve doğru bağlandıklarından emin olun. Gerekirse sesi kısın ve hoparlörlerin hasar görmediğini kontrol edin. Ayrıca başka bir ses kaynağı ile test edebilirsiniz.

JBL Stage A6002 kullanırken çok mu ısınıyor?

Amplifikatörün kullanırken ısınması normaldir, ancak aşırı ısınıyorsa iyi havalandırılan bir yerde olduğundan ve engellenmediğinden emin olun. Sorun devam ederse sesi azaltmayı veya bir uzmana danışmayı düşünün.

JBL Stage A6002'nin yazılımı nasıl güncellenir?

JBL Stage A6002'nin yazılım güncellemesi yoktur. Performans sorunları için JBL müşteri hizmetleri ile iletişime geçin.

JBL Stage A6002'nin garantisi nedir?

JBL Stage A6002 genellikle 2 yıllık sınırlı garanti kapsamındadır. Daha fazla bilgi için ürünle birlikte verilen belgeleri veya JBL web sitesini inceleyin.

KULLANIM KILAVUZU Stage A6002 JBL

JBL Ürünunuz, JBL'den beklediginiz calisma performansini ve kullanici kolayligini saglamak icin tasarlanmistir.

Lutfien amplifikatorunuz calistrmadan veya kumadan once kullanci kilavuzunuzu butunuyle okumaya zaman ayirn.
- Araç kullanicí kilavuzu ile birlikte amplifikatorünüzún kullanicí kilavuzunu torpido gozunde tutun.

Gerekirge garanti hizmetinden yararlanmak icin amplikatiorunuzun satis fisediger onemli belgeler ile birlikte muhafaza edin.

BU KILAVUZ HAKKINDA

Bu klavuz genel kurulum rehberi ve calistma talimallani aklar. Ancak, dogru mobil ses ve video bilesenleri kurulumunun mekanik ve elektrik prosedurler ile nitelik bil direnyim gerektirdigin luften unutmayin. Bu kurulumu basanyla gerekelestirmek icin bilgi ve alelere sahip degiseniz, kurulum seceneikleri hakkinda yetkld JBL satcin danmanizi giddlete oneririz. Referans iqin tum talimatlan ve satis figlerini muhafaza edin. Bu klavuzu, amplifikatorunuzin vazgeilmzir bl ezzili clearak dusunun.

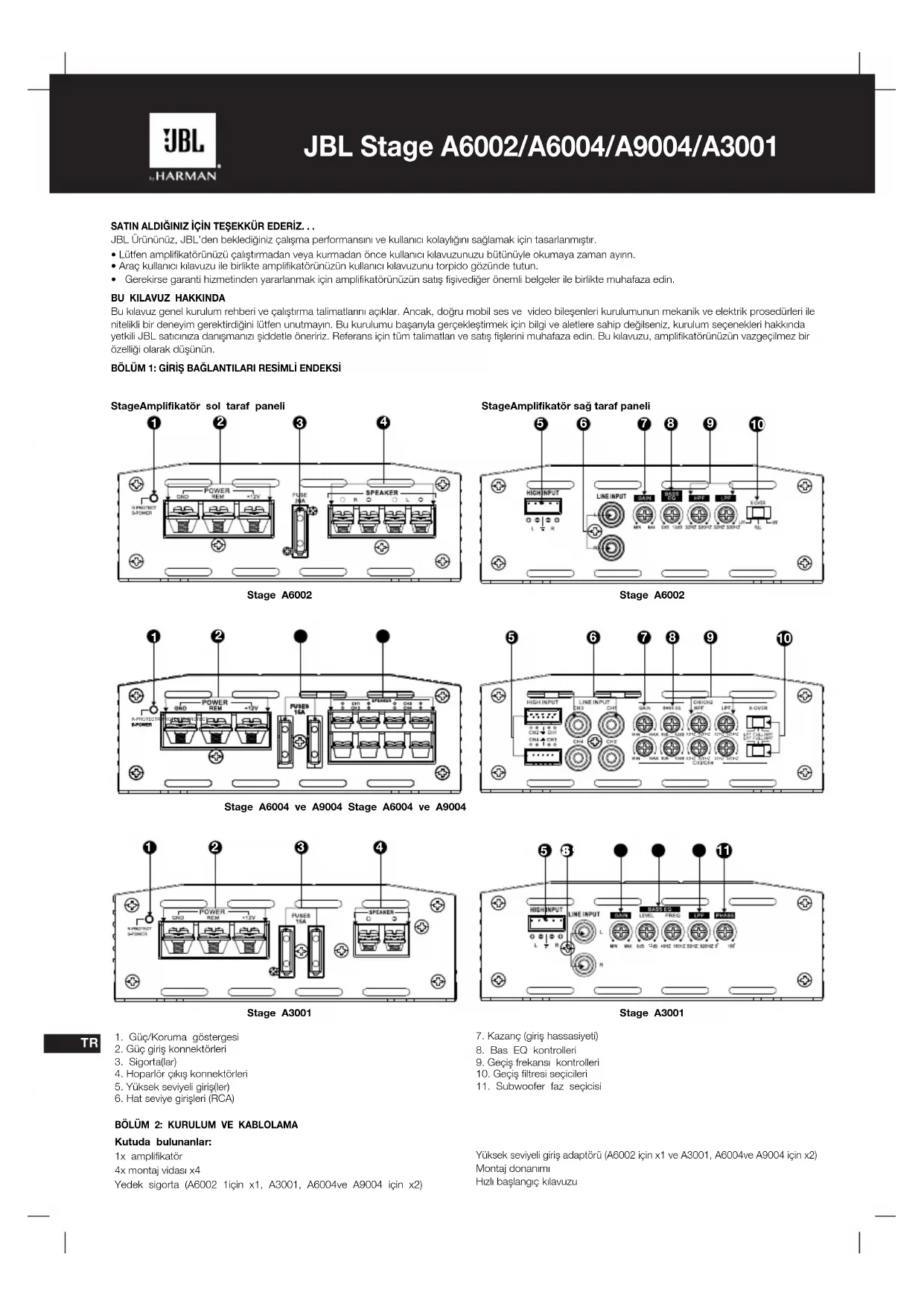

BOLUM 1: GIRIS BAGLANTILARI RESIMLI ENDEKSI

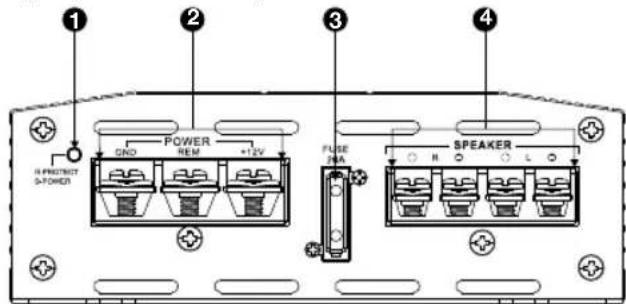

StageAmplifikator sol taraf paneli
Stage A6002

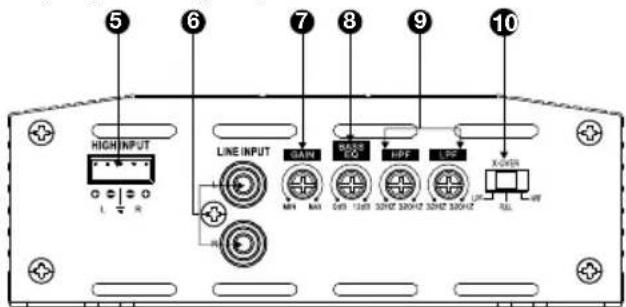

StageAmplifikator sag taraf paneli
Stage A6002

Aletleri kullanirken daima koruyucu gozlik takin.
- Nemden uzak, güvenli bir montaj yeri seksin. Planlanan montaj yüzeyinin her iki tarafinda boşluklan kontrol edin. Vidaralar vya kabolarin frem hatlanni, yakit hatlanni veya kablo demotini delmeyeçinden ve kablo yönendirmeninaracin güveni caligmasina engel olmayacinda emin olun. Montaj alaninda delme veya kesme islemleri yaparken dikkatli olun.
- Elektrik böglantlärni yaparken, güvenli ve dizgün bir seksilde yaltilmigi oldugundan emin olun.
- Amplifikatorun sigortalarinir herangi birini degistirmeniz gerekiyorsa, originalleaytipigortaveakimsiniflandmasikullanin.
- Amplifikatoru serin tutmak icin koltugun alti veya bagaj gibi yeterli hava dolagimi saglayan bir yer segin.
- Soğutmaya engel olacçündan, soğutucu asaşi bakacak sekilde amplifikatoru monte etmeyin.
- Arka koltukta oturan yolularin ayaklarindan veya bagajdaki yükün kaymasindan zarar gormeyecek ve bu yüzden kuru kalacak sekilde amplifikatörū monte edin.

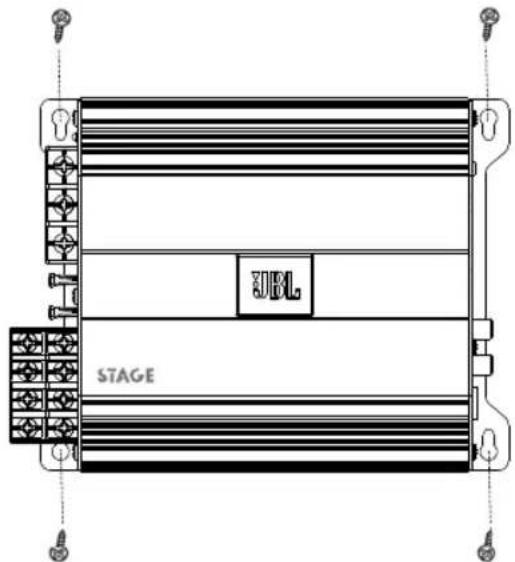

- Bir sablon olarak amplifikatoru kullanarak, montaj yuzeyine deliklerin yerlerini isaretleyin.
Montaj yuzeyinde matkap ile kilavuz deliklerini delin.
- Pakete dāhīd Dort montaj vidasi ile montaj yüzeyine amplifikatoru takin.

NOT: Kalici olarak monte etmeden once amplifikatoren tum baglantilanni yapmaniz daha uygun olabilir.

Guc/Koruma gostergesi

Amplifikator beslere alrken ve calarken isk mavi yanacaktir. Yuksek/dusuk gerlin, ksa deve, amplifikator cikg devesri anzasi, asin isi gibi durumlann olmas halinde amplifikator koruma moduna girsee, gosterreich kimzi renkte yanar ve amplifikator kendini kapatri.

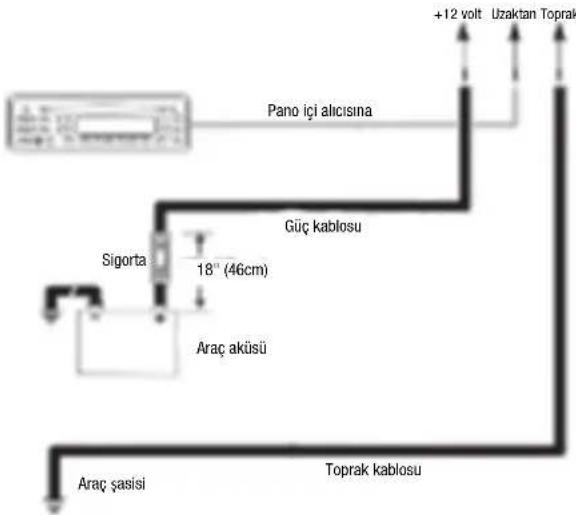

Guc Girls Konnektorleri:

Guc:Guc kablosunu +12V girisinden aracin akusunun positif terminaline cekin.Qiplak kabloyu amplifikator uzerindeki terminalin igine dokun ve ardindan sabitlome vidasini Yildiz tornavida ile sikn.

• Akünün 45 inc (457 mm) mesafesinde uygun bir sigorta yuvas tanin ve sigortayi (Stage A6002cjin minimum 20A ve Stage A6001 and A3001cjin minimum 30A ve A9004cjin minimum 40A) yerleştin. Kablon nur kurum sirasinda hasar gormediginden vya siksgmadigidan emin olun. Böme veya diger sac gecislerinden kablo cekerken lastik gecis kanallan tanin. Daha uzun cekimler依據 daha kalinlik öçusinde kablo kullann. o Stage A6002 minimum kablo boyut: ≥10 kalinlik öçusü o Stage A6004, A9004, A3001 minimum kablo boyut: ≥8 kalinlik öçusü

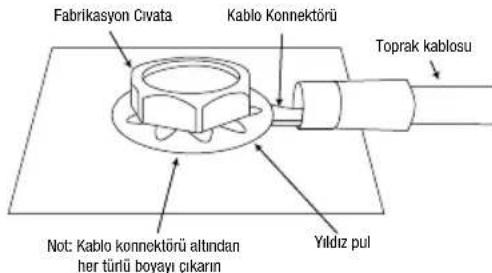

- Toprak:GND girsinden aracin gasisinde bir fabrikasyon cwataya bir kablo (guc kablosu ilye ai kalinlik olcusunde) cekin (asaqidiaki resme bakinz), NOT:En iyi temas icinara gasisinde her turi boyay kalinn. Guvenli baglanti icin kablo konnektoru altinda bir yidiz pul kullann.

- Uzaktan:Kaynak Ünteresinin "Uzaktan Çişk" ucundan REM girisi bir 20 AWG kabloile bagayin. Bu üşük seviyyi giris sinyalleri nii kullanidigi zaman amplifikatörün acar. Stereo'uznda "Uzaktan Çişk"ucu yokia, amplifikatörün REM girisi dügmelı aksesuara bagaylin.

- Sigortalar:

• Sadece ayni amperde sigortalan kullanin:

oStageA6002:20A

- Hoparlor Cikis Konnektörleri:

Uygun polaritye dikkat ederek terminallere hopariorleri baglayin: her hopariorun positif (+) ucu nju ugyn positif (+) terminale ve negatif (-) ucu negatif (-) terminale baglayin.

Stage A6002

• Stage A6002 L+, L-, R+ ve R- terminalleri sunar

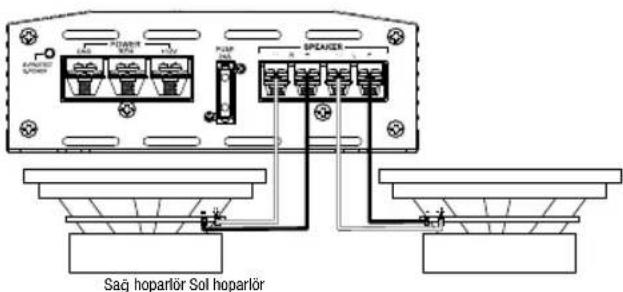

• 2-kanalli calisma: Sol hoparloro On L+ve L-terminallerine ve sag hoparloro On R+ve R-terminallerine baglayin.

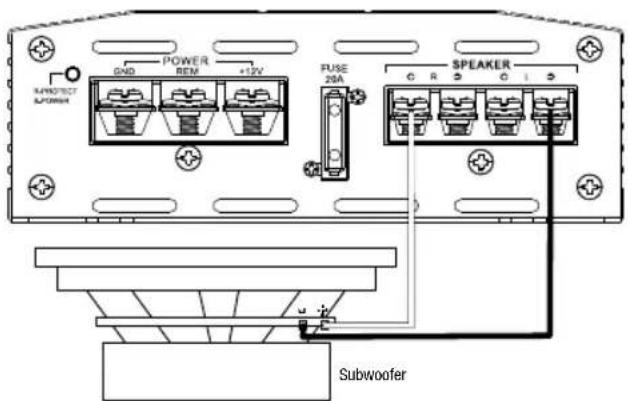

O Koprulu calisma:Tek hoparlden veya subwoofo'dan gelen positif kabloyu R+ terminaline, hoparlden veya subwoofer'dan gelen negatif kabloyu L- terminaline baglayin.

- Hat seviyesi girisleri ve cikislan (RCA):

Kaynak Üntiiz preamplifikator sekslari sunuyorsa, RCA ara kablolari kullanarak L ve R (A6002 ve A3001) veya CH1, CH2, CH3 ve CH4(A6004 and A9004) girlisiner baglayin.

Yuksek sevlyell ses girişi:

Arabanizin ses sisteminin ana unitesinin hat seviyesi cikislan yoksa: Pakete dahi yuksek seviyeli giri kablo demetllerin beyaz, beyaz/siyah, gri ve gri/siyah kabolanni ara ses sisteminin ana unitesinin on ve/veya arka hoparfor ciks kabolanna baglayin (ekleme kvmi pakete dahi degildir), ve siyah kabolya ara gassine topraklayin. Ardindan yuksek seviyeli kablo demetini Stageamplifikatorunun yuksek seviyeli girise takn.

Onemli:Bazi fabrikasyon ses sistemi amplifikatörleri sistemin daha kucuk hoparlorine gondereilen bas miktanni sinirjani an electronik filtreler icerir. Bu filtrelemente Stageamplifikatörun performansini olumsuz etkileyecektir.

Stageampilifikatoren mumkun olan en fazla basi elde etmek icin, sistemin en buyuk hoparlorine bagl fabrikasyon system hoparlor glikanna yuksek seviyeli kablo demetini baglayin (en fazla basi elde etmek icin tasaianmi oclanlar).

Giri seviyesi kontrolieri. Kaynak unitenizin cikgis seviyesine amplifikatorun giris hassayjetini eylestimek ilegin bunlan kullanin. Onerilen ayar prosedur icin, bkz. 3. BöllüdekiGiri seviyeleri ayari.

- Geçis滤resi secicileri(X-OVER):

Sisteminiz依據 gecis filtreleri segemenize izin verin (Stage A3001 filtresi yalnizca alcak gecirendir).

LPF: Alçak geleş. Subwoofer bagllyorsaniz veya ayri orta bas hoparlörler icin bir alçak geleş filtre saglamak istiyorsaniz, bu ayan seçin.

• FULL: Tam aralk. Tam araliki hoparlorer bagllyorsaniz ve sisteminizde bir suwoofer kullanmyorsaniz, bu ayan segin.

HPF: Yükssek géçis. Sistemiznde bir subwoofer kullanirken orta kademe veya tam araliki hoparlorderden gelen dusuk basi onlemek icin, bu ayan seciñ. (Bz. 3. Böllum'deklGeçis Ayar.)

- Geçis滤resi frekansi kontrolleri (FREKANS):

Dugmeleri, geis noktasini duumek icin sola ve geis noktasini yukseltmek icin saga cevirin. Geis noklasi ayarlan dinleyici tercihine gore degisir.

BOLUM 3: OPERASYONLAR

Giris seviyelerini ayarlama:

Kaynak Üntenizin Çiç ileşimişene amplifikatorünuzgün hassasiyetini esleşirmek (kazang) icin, su prosedür ünmekteyiz:

A. Her iki giris sevipes kontrollerini MIN've (minimum) saat yönünun ternsine cevirin.
B. Kaynak unitesi üzerinden dinamik bir muzik parcasini caln. Kaynak unitesininen ses kontrlün 3/4 konumuna cevirin.
C. Muzike bozulmayi duyana kadar (artik net degil) MAX'a dogru on giris seviyesi kontak kadranni saat yonunde cevirin.
D. Muzik tekrar daha net seslerle duyuluncaya kadar on girig seviyesi kontrol kadrannin yavasca saat yonunun ternse cevirn.
E. On giris seviyeniz artik dogru sekilde ayarlanmistr. Arka kanallar ile bu islemi tekrarlayin.

Geçisin ayarlanması

Geqis litresie secicilerini duzgün olarak ayarlamak verimli hoparfor calismasi ve en iyisecin frekans dagilmini optimize eder.

1. Adm:Alcak gejis (LPF), FULL ya da yuksek gejis (HPF)i sejmek icin surgul kontrlleri kullanin.

2. LPF: Alçak gecis. Subwoofer bagllyorsaniz vya ayn orta bas hoparlor icin bir alçak gecis filtre saglamak istiyorsaniz, bu ayan secin.
   FULL: Tam aralik Tam araliki hoparlor baglyorsaniz ve sisteminizde bir subwoofer kullanmiyorsaniz, bu ayan secin.
   HPF: Yuksek geis. Sistemizde bir subwoofer kullanirken orta kademe vayatam araki hoparlorderen gelen dusuk basi onlemek icin, bu ayari secin.

3. Adm: Dinleyici tercihe uyacak sekilde koaksiyel hoparlor ve subwoofer icin gecig noksti ayaranlin yapmak amacyla gecig fittresi frekans kontrolerini kullanin. Dugmelori, gecig nokstasi duurmek icin sola vo gecis nokstasi yukseeltmek icin saga gevirin. Koaksiyel hoparlor ve subwoofer'lar icin tam gecis ayaranl nihil oclar dinleme tercihlerinize baglidir. NOT: gecis noksti TAM modunda gerei degildir.

Subwoofer fazinin seilmesi

Stage A3001ile 0^ veya 180^ likbir subwoofer faz ckig sebeilirsinz. Subwooferinizin fazini kontrol etmek icin, basi cok bol muzik calin ve bska bir kigi 0/180 derecearasinda kadrani ilen geri yavaş yavş cevirken dinleyin. Dogru ayar daha fazla bas veren ayardir. Herhangi bir fark tespit edemezeniz, kadrani O aryada biraikin.

Bas EQ seviyesi ve frekansi:

Bas EQ ozelligi ile +12dB'ye kadar sisteminizin basçikini artrabilirisiniz Basçikini artimak icin SEVIYE kadramini saga cevirin.

Stage A3001 aynca, bas kuvetlendirmesinin merkez frekansini - en taia kuvetlendimre etikisini alan frekans - segmenize izin verir. Merkez frekansini ayarlamak icin FREKANS kadranini saga cevirn. Seqtiginiz frekans, dinle tercihlerinize baglird.

BOLUM 4: SORUN GIDERME

SORUN: Ses yok ve GUC GÖSTERGESİ kapali.
NEDEN ve COZUM: BATT + ve/Yeva REM terminallerinde gerilim yok ya da toprak böglantisi kotu yeva yok, VOM ile amplifikator terminallerindeki voltajari kontrol edin.

SORUN: Ses yok ve KORUMA GÖSTERGESİ her 4 saniye dedi yanın sönüyor. NEDEN ve COZUM: Amplifikator Çkında DC gerilim. Amplifikatore servis gerekebilir, servis bilgiler依據keti garantı karına bakın.

SORUN: Ses yok ve KORUMA GÖSTERGESİ aqık.
NEDEN VE COZUM: Amplifikator asin isnimi. Amplifikator sogutucusunun
montaj yerinde bloke olmadigindan emir olun. Hoparfor sistemi empedansinn
bellitlen sinirlar icnde olduğunu dokşulayn. Ya da BATT+ baglantisnda gelümim
16V üstinde (ya da 8,5V其中之一) olabilir. Araç sar sistemi kontrol edin.

SORUN: Ses yok ve KORUMA ve GUC GOSTERGELERi yanip sonuyor. NEDEN ve COZUM: AKU+ baglantsinda 9V atinda gorilim. Araq sarj sstemini kontrl edin.

SORUN: Bozuk ses. NEDEN VE QOZUM: Kazanc duzgün ayarlanmamı. GIRIS SEVIYESI ayanni kontrol edin. Kisa devreler ya da topraklar hakimnda hoparlor kabolari nkontrol edin. Amplifikator veya kaynak unitesi anzali olabilir.

SORUN: Bozuk ses ve KORUMA GÖSTERGESİ yanı sönüyor.
NEDEN ve QÖZUM: Hoparlorde veya kabloda kisa devre, Kisa devre
hoparloru veya kabloyu bulmak icin bir defada hoparlor uçların birinci qikanr ve onanir.

SORUN: MÜZIK, dinamiklerden veya. "kuwvetten"yeksun.
NEDEN ve COZUM: Hoparlorer Düzungn bagl degil. Doğru polarite bakminder.
hoparlor beglantlanni kontrol edin.

SORUN: Amplifikator sigortasi devamli atyor. NEDEN ve SORUN: Kablilama yanis baglanmis vya bir ksa devre var. Kilavuzdaki kurulumo olemlorini ve prosedurlerini gozdenGPCirin.Kablo boglantilarini konrol edin.

SORUN: Motor aqken, sintemede vinlama ya da tiklama sekinde motor gurittusu. NEDEN ve SORUN: Amplifikator alternator gurittusu alyor. Kazanci kisin. Ses kabolariinu guc kabolarian undzaqa tasyin. Aku ve alternator arasindaki guc hatti uzerine bir alternator gurutit flretsi takin. Geysok yda uygun olmayan toprak ses sisteminizde yabanci gurittu icin ana nedenlerden bir oldugundan, amplifikator toprak baglantianni control icdn.

BOLUM 5: SPESIFIKASYONLAR

Model	4 ohm'da RMS güüü	2 ohm'da RMS güüü	4 ohm'da RMS köprülü güüü	4 ohm'daRMS köprülü güüü	Frekans yanı	Maksimum)yüksekgirlş sinaly seviyesi		Yüksekgirlşmaksümumhassasilyeti	Maksümumhatgirlşsinaly seviyesi
Stage A6002 60W		70W	140W	280W	-1 dB'de 20Hz - 20kHz	12V	0,5V	5V
Stage A6004	60W	70W	140W	560W	-1 dB'de 20Hz - 20kHz	12V	0,5V	5V
Stage A9004	90W	110W	220W	880W	-1 dB'de 20Hz - 20kHz	12V	0,5V	5V
Stage A3001	GeçerliDegil	300W	GeçerliDegil	600W	-3 dB'de 10Hz - 320Hz	12V	0,5V	5V
Model	Hat girş sinyali maksümum hassasiyeti	Hat girş sinyal-gürültü orani (1 watt'areferans)		Nominal günte THD+N (20Hz - 20kHz)	Sigorta boyutu	Boyutlar (Y x G x D) Ağırlik		Çalıkma gerilimi	Durgun akım çekme
Stage A6002	0,2V	>75dB		<1%	20A	95 x 230 x 190 (mm)	1.16kg	9 - 16V	<1,0A
Stage A6004	0,2V	>75dB		<1%	2 x 15 A	95 x 260 x 190 (mm)	1.381kg	9 - 16V	<1,2A
Stage A9004	0,2V	>75dB		<1%	2 x 20 A	95 x 325 x 190 (mm)	1.806kg	9 - 16V	<1,5A
Stage A3001	0,2V	>75dB		<1%	2 x 15 A	95 x 313 x 190 (mm)	1.609kg	9 - 16V	<1,5A
