Stage A6002 - Ricevitore JBL - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Ricevitore audio
Potenza in uscita	2 x 60 W (4 ohm)
Impedenza	4 ohm
Risposta in frequenza	20 Hz - 20 kHz
Dimensioni	230 x 150 x 50 mm
Peso	1,5 kg
Connettività	Ingressi RCA, uscita altoparlante
Uso consigliato	Installazione in sistemi audio per auto
Manutenzione	Controllare regolarmente le connessioni, pulire i contatti
Sicurezza	Non esporre all'umidità, rispettare i limiti di potenza
Informazioni generali	Garanzia di 2 anni, supporto tecnico disponibile

Domande frequenti - Stage A6002 JBL

Come collego il mio JBL Stage A6002 agli altoparlanti?

Per collegare gli altoparlanti al JBL Stage A6002, usa cavi per altoparlanti appropriati. Collega i fili degli altoparlanti ai terminali corrispondenti rispettando la polarit\u00e0 (+ e -) per evitare inversioni di fase.

Perch\u00e9 il mio JBL Stage A6002 non si accende?

Verifica che l\u2019alimentazione sia collegata correttamente e che il fusibile non sia bruciato. Assicurati anche che il cavo di alimentazione sia in buone condizioni e che la presa funzioni.

Come regolo i livelli di bassi e acuti sul mio JBL Stage A6002?

Usa i pulsanti di regolazione sul pannello frontale del dispositivo per adattare i livelli di bassi e acuti secondo le tue preferenze. Consulta il manuale d\u2019uso per istruzioni dettagliate sulle regolazioni.

Il JBL Stage A6002 \u00e8 compatibile con tutte le sorgenti audio?

S\u00ec, il JBL Stage A6002 \u00e8 compatibile con la maggior parte delle sorgenti audio, inclusi autoradio, lettori CD e telefoni tramite un adattatore appropriato. Assicurati di usare i cavi giusti per ogni sorgente.

Come risolvo un problema di suono distorto sul JBL Stage A6002?

Controlla le connessioni degli altoparlanti e assicurati che siano collegati correttamente. Riduci il volume se necessario e verifica che gli altoparlanti non siano danneggiati. Puoi anche provare a testare con un\u2019altra sorgente audio.

Il mio JBL Stage A6002 si surriscalda troppo durante l\u2019uso?

\u00c8 normale che l\u2019amplificatore si riscaldi durante l\u2019uso, ma se diventa eccessivamente caldo, assicurati che sia posizionato in un luogo ben ventilato e che non sia ostruito. Se il problema persiste, considera di ridurre il volume o di consultare un professionista.

Come aggiorno il firmware del mio JBL Stage A6002?

Il JBL Stage A6002 non dispone di aggiornamenti firmware. Tuttavia, per qualsiasi problema di prestazioni, consulta il servizio clienti JBL per raccomandazioni.

Qual \u00e8 la garanzia del JBL Stage A6002?

Il JBL Stage A6002 \u00e8 generalmente coperto da una garanzia limitata di 2 anni. Per maggiori dettagli, consulta i documenti forniti con il prodotto o il sito web di JBL.

MANUALE UTENTE Stage A6002 JBL

Contedio del envase:

Qesto prodotto JBL è stato progettato per offrir il livello di prestazioni e di facilità d'uso che ci si aspetta da JBL.

La preghiano di dedicare un attimo del suo tempo per leggere il manuale d'istruzioni per intero prima di utilizzare o installare l'amplificatore.
- Conservare il manuale d'istruzioni dell'amplificatore nel vano portaqgetti insieme al manuale d'istruzioni della vostra auto.
Conservare la prova d'acquisto dell'amplificatore insieme agli other documenti importanti al fine di accelerare il servizio di garanzia in caso di necessità.

IN MERITO AL MANUALE

Questo manuale descive le linea guidai generali per l'installatione e le istruzioni per il funzionamento. Tuttavia, si ricorda che una corretta installatione di componenti audio e video mobile richiede un'esperienza qualificata in merito alle procedure meccaniche ed elettriche. Se non si possiedono le conosceze e gli strumenti per portare a termine con successo l'installazione, si consiglia vivamente di consulire un rivendatore autorizzato JBL. Si proga di conservare tutte le istruzioni e la prova d'acquisto. Considerare questo manuale ai pari di una caratteristica indispensable del vosto amplificatore.

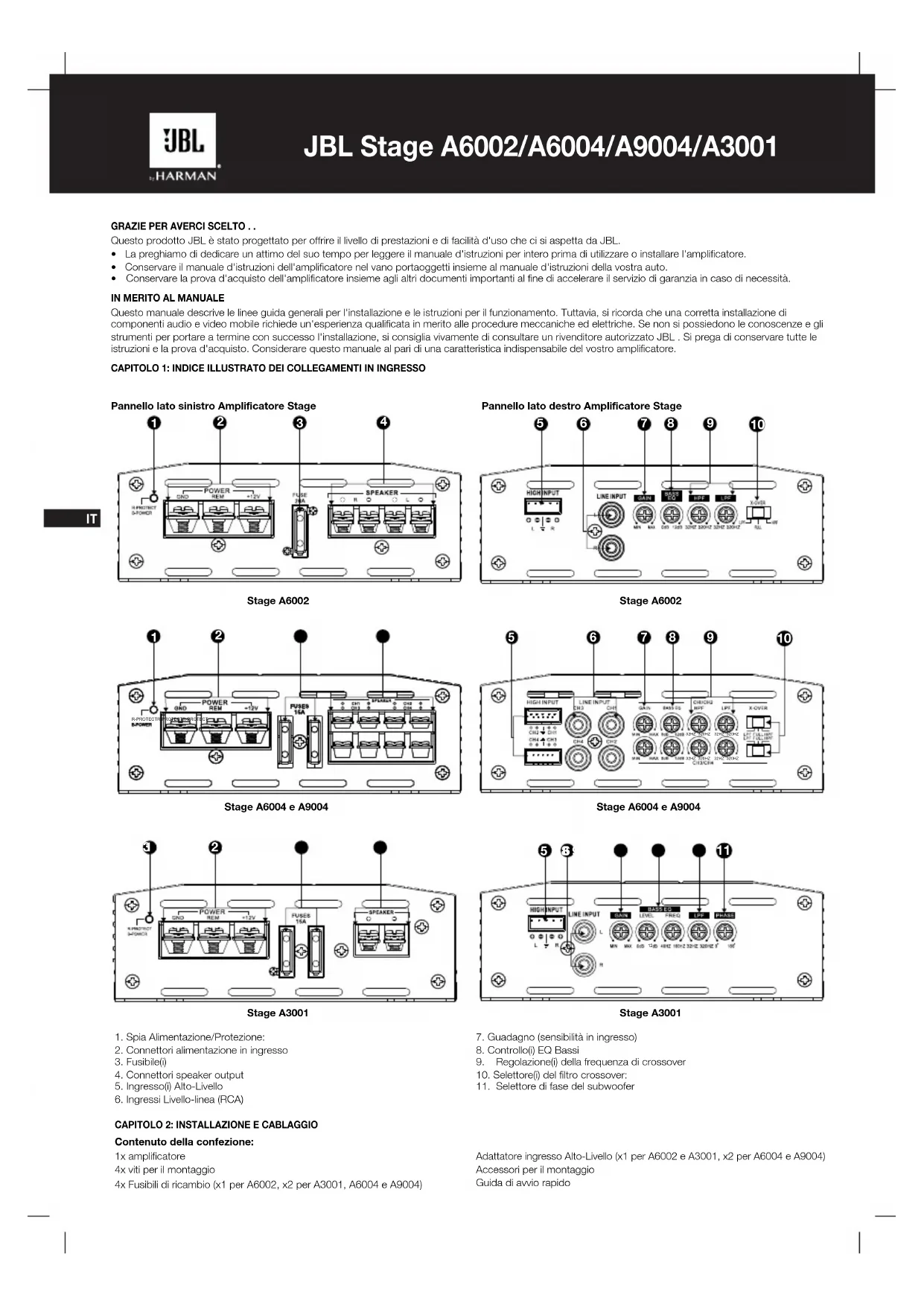

CAPITOLO 1: INDICE ILLUSTRATO DEI COLLEGAMENTI IN INGRESSO

IT

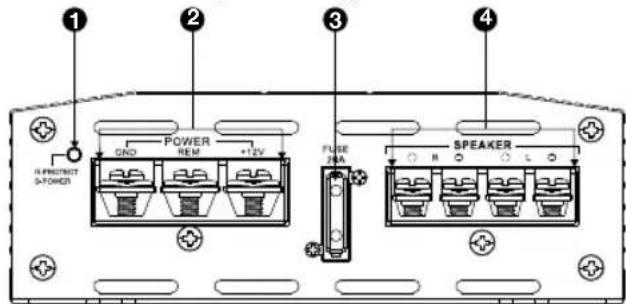

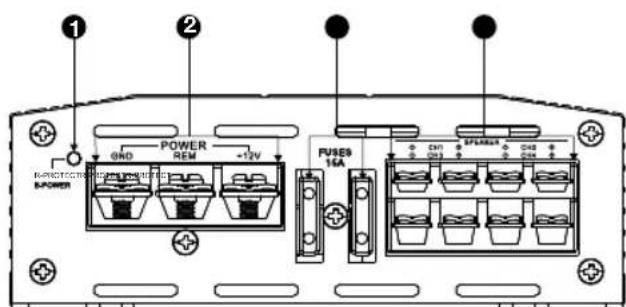

Pannello lato sinistro Amplificatore Stage
Stage A6002

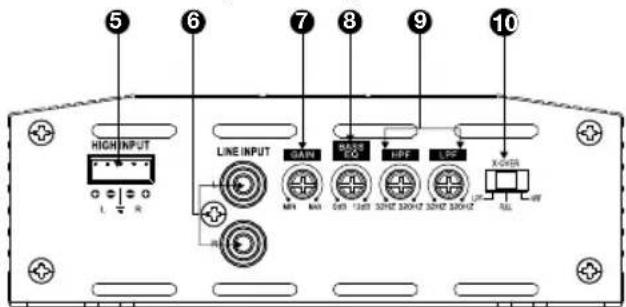

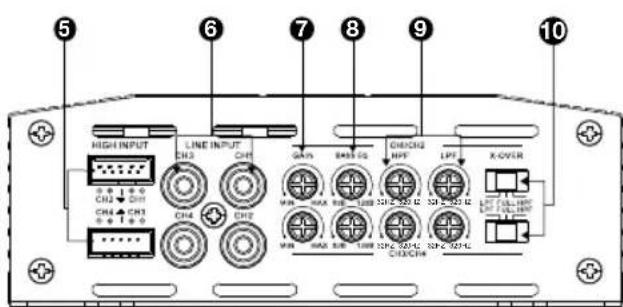

Pannello lato destro Amplificatore Stage
Stage A6002

Stage A6004 e A9004

Stage A6004 e A9004

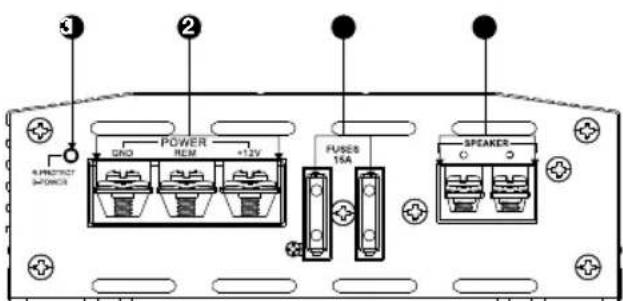

Stage A3001

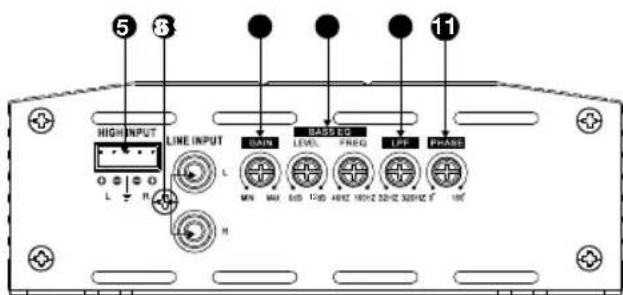

Stage A3001

1. Spia Alimentazione/Protezione:
2. Connettori alimentazione in ingresso
3. Fusible(i)
4. Connettori speaker output
5. Ingresso(II) Alto-Livello

6. Ingrassi Livello-linea (RCA)

7. Guadagno (sensibilità in ingresso)

8. Controllo(j) EQ Bassi
9. Regolazione(i) della frequenza di crossover
10. Selettore(i) del filtrocrossover:
11. Selettore di fase del subwoofer

CAPITOLO 2: INSTALLAZIONE E CABLAGGIO

Contenuto della confezione:

1x amplificatore
4x viti per il montaggio
4x Fusibili diricambio (x1 per A6002, x2 per A3001, A6004 e A9004)

Adattatore ingresso Alto-Livello (x1 per A6002 e A3001, x2 per A6004 e A9004)

Accessoriperl montaggio

Guida di avvio rapido

Precauzioni:

IMPORTANT: Prima di iniziare l'installazione, scollegare il terminale negativo (-) della batteria del veicolo.

• Quando si usano gli attrezzi, indossare sempre gli occhiali di protezione.
• Scegliere una posizione di montaggio sicura, lontano dall'immedià. Controllare che vi sia spazio libero su entrambi i lati della superficie di montaggio prevista. Accertarsi che le viti o cavi non forino le linee dei freni, le linee del carburante o cagliaggi e che l'instradimento dei cavi non interferisce con il funzionamento in sicurezza del veicolo. Prestare attenzione quando si effettuito delle perforazioni o tagli nella zona di montaggio.
• Durante la realizazione delle connessioni elettriche, accertarsi che siano salute e correttamente isolate.
• Nel caso in cui occorrà sostituire uno quaisiasi dei fusibili dell' amplificatore, utilizzato lo stesso tipo di fusibile ed il medesimo valore di corrente nominale dell'originale.
  Per mantenere l'amplificatore fresco, scegliere una posizione che assicuri una buona circolazione dell'aria, come sotto un sedile o nel bagagliazio.
  Non montare l'amplificatore con il dissipatore di calore rivolto verso il basso, poichè ci interferisce con il raffreddamento.
  Montare l'amplificatore in modo tale che non sa dannegliato da parte dei pieti del passeggeri dei sedili posteriori o dal carico del bagaglialo che si sposta, ed in modo che rimanga all'asciutto.

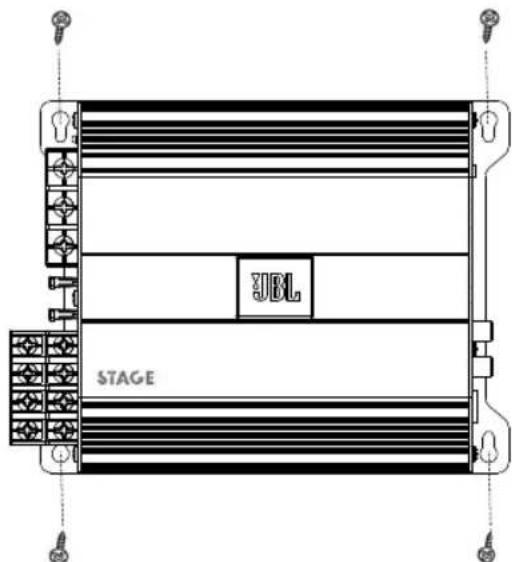

• Usando l'amplificatore come modello, segnare le posizioni dei fori sulla superficie di montaggio.
  Praticareiforiplata nellasuperficiedimontaggio.
• Fissare l'amplificatore alla superficie di montaggio con le viti incluse.

NOTA: Potreste trovare più comodo realizzare tutte le connessioni all' amplificatore prima di montario in modo definitivo.

- Spia Alimentazione/Protezione:

Una luce blu si accende quando l'amplificatore è alimentato ed è in funzione. La spia diventa rossa se l'amplificatore entra in modalità Protezione, nel caso di condizioni di sovrà/sotto tensione, cortocircuito,GUASTO del circuito di uscita dell'amplificatore o calore excessivo.

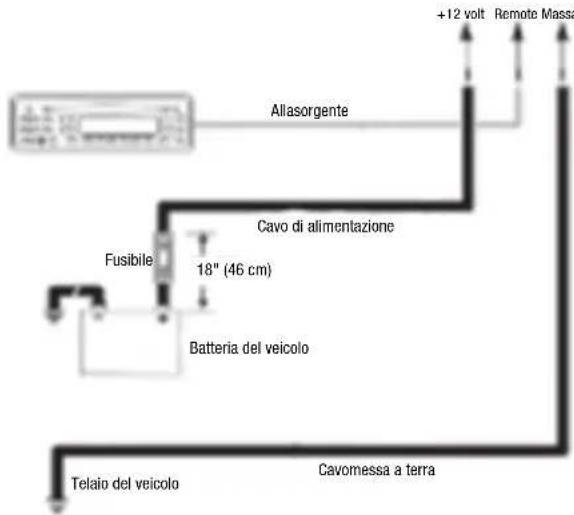

- Connettori allimentazione in ingresso

• Allimentazione: Portare un cavo di alimentazione dall'ingresso +12V al terminale positivo della batteria del velocolo. Inserire il cavo spelato nel terminale dell' amplificatore, quando serrare la vite di fissaggio con un cacciavite a croce.

• Installare un portafusibile ed un fusibile appropriati (minimo 20A per Stage A6002, e minimo 30A per Stage A6004 e A3001, e minimo 40A per A9004) a non più di 18" (457mm) dans batteria. Assicurarsi che i cavo non si sia danneggiato o spelalato durante l'installazione. Installare guarnizioni di protezione durante l'instradimento del cavi attraverso la paratia o la lamiera. Utilizzare un cabaggio di sezione elevata per i collegamenti più lunghi. o Sezione minima del cavo per Stage A6002: ≥10 gauge o Sezione minima del cavo per Stage A6004, A9004, A3001: ≥8 gauge

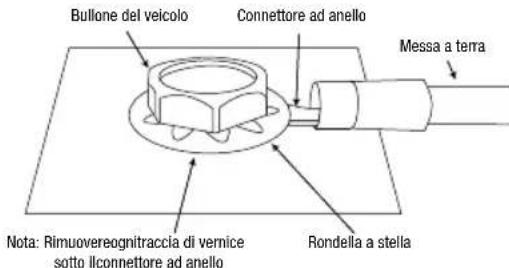

- Terra: Collegare un cavo (con la medesima sezione del cavo di alimentazione) dall'ingresso GND a un bullone sul telaio del veicolo (vedere figura sotto). NOTE: Rimuoverve la vernice dal telaio per un miglior contatto. Utilizzato una rondella a stella al di sotto del connettore ad anello per un collegamento più sicuro.
Telecomando: Collegare un cavo da 20-gauge dal terminale "Remote Out" della sorgente all'ingresso REM. Questo cavo accende l'amplificatore quando si utilizzato segnali di ingresso a basso livello. Se la sorgente non disponhe di un terminale "Remote Out", collegare i'ingresso REM dell'amplificatore all'alimentazione accessoria commutata.

Fusibili:

• Sostituitre solo con fusibili del meedesimo amperaggio.
  o Stage A6002: 20A
  o Stage A6004 e A3001: 15A x 2
  o Stage A9004: 20A x 2

- Connettori Speaker out:

Collegare gli alloparlanti a questi morsetti rispaldando la corretta polarità; collegare il polo positivo (+) di agli diffusore al terminale positivo (+) appropriato, e il polo negativo (-) al terminale negativo (-) appropriato.

Stage A6002

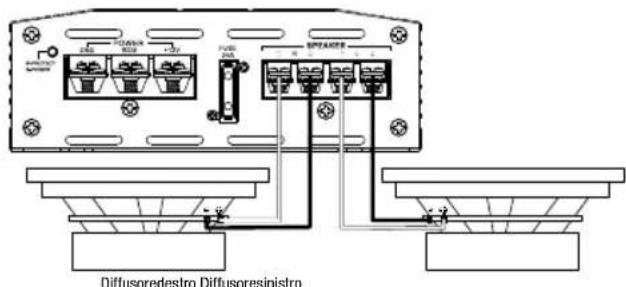

Lo Stage A6002 e dotato dei morsetti L+L R + e R- Funzionamento a 2 canali: Collegare l'altopariente sinistro ai morsetti L+ e L- e l'altopariente destro ai morsetti R+ e R-

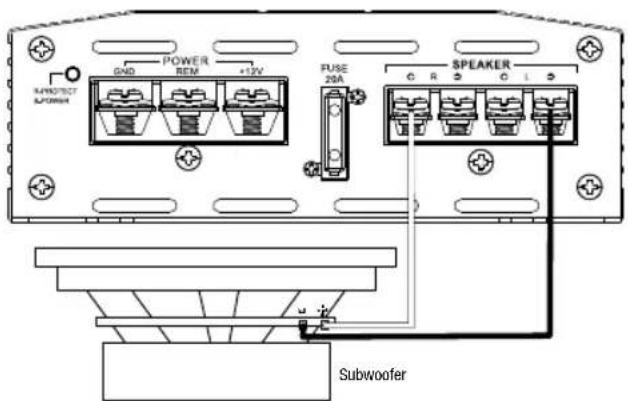

o Funzionamento a ponte: Collegare il cavo positivo dal singolo altoparlante o subwoofer al terminale R+ e il cavo negativo dal diffusore o subwoofer al terminale L-.

Stage A6004 e A9004

Gli amplificatori Stage A6004 e A9004 sono dotati dei terminali Canale 1 +/-, Canale 2 +/-, Canale 3 +/-, o Canale 4 +/-.

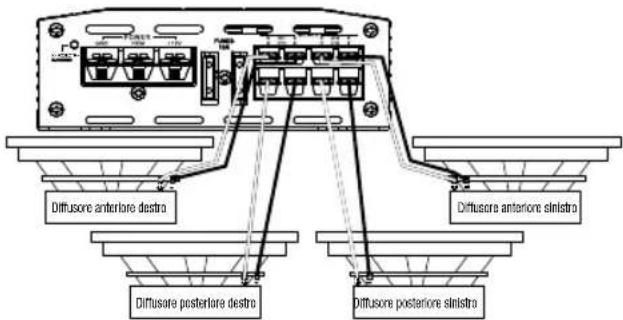

- Funzionamento a 4 canali: Collegare l'altoparlante anteriore sinistro ai morsetti Canale 1 + e - ,e l'altoparlante anteriore destro ai morsetti Canale 2 + e - . Collegare l'altoparlante posteriore sinistro ai morsetti Canale 3 + e - ,e l'altoparlante posteriori destro ai morsetti Canale 4 + c - .

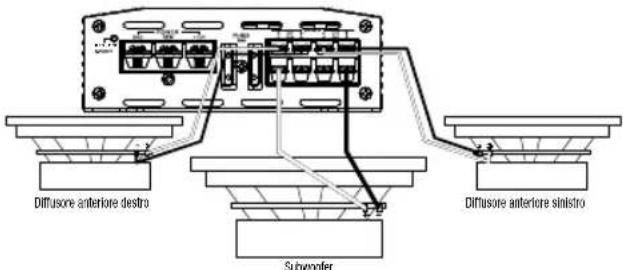

• Funzionamento a 3 canali: Collegare gli altoparlanti stereo ai morsetti Canale 1 e Canale 2, come descritto sopra. Collegare il terminale + del singolo altoparlante al morsetto Canale 3, ed il terminale - al morsetto Canale 4.

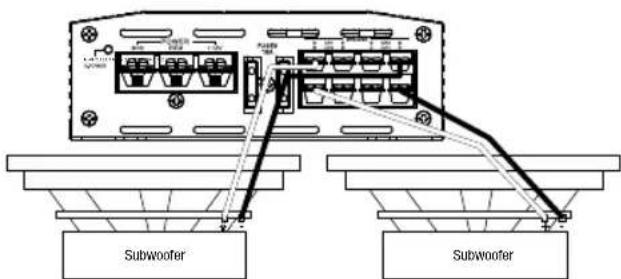

Funzionamento in modalità 2 canali (a ponte): Collegare il terminale + di un altoparlante al morsetto Canale 1, ed il terminale - al morsetto Canale 2. Collegare il terminale + dell'altro altoparlante al morsetto Canale 3, ed il terminale - al morsetto Canale 4.

Stage A3001

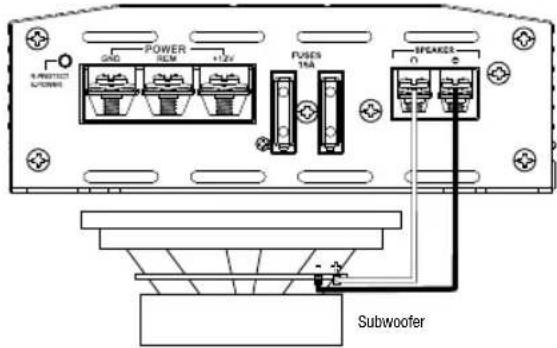

• Lo Stage A3001 dispone di un morsetto positivo (+) e di uno negativo (-) o Per alimentare un solo subwoofer, collegare il terminale positivo (+) del subwoofer al morsetto +, ed il terminale negativo del subwoofer (-) al morsetto negativo (-).

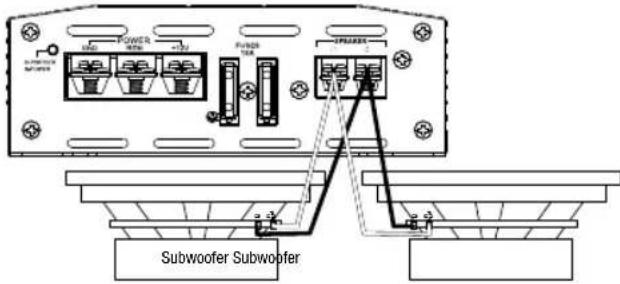

o Per pilotare due subwoofer in parallelo, collegare i terminali positivo (+) e negativo (-) di un sub ai terminali positivo e negativo dell'altro subwoofer, e quindi collegare i terminali positivo (+) e negativo (-) dell'altro sub ai morsetti positivo e negativo dell'amplicatore.

NOTA: L'impedenza minima degli speaker per un funzionamento in configurazione stereo full-range ed in configurazione subwoofer è di 2 ohm. L'impedenza minima degli speaker per un funzionamento a ponte è di 4 ohm.

• Ingressi ed uscite Livello-Linea (RCA):
  Se la sorgente è dotata di uscile preamplificale, collegare agli ingressi L e R (A6002 e A3001), o CH1, CH2, CH3, e CH4(A6004 e A9004) utilizzato dei cavi RCA.
• Ingresso audio Alto-Livello:
  Se la sorgente delsystemacaraudio nonha leuscite livello-linea: Collegare fili bianco, bianco/hero, grigo e grigo/nero del cablaggio. accessorio in dotazione per gli ingressi ad alto-livello, ai cavi delle uscite speaker anterioné o/o posteriori della sorgente dell'impianto audio (crimpature a sezione quadrata non incluse) e il cavo nero al telazio del veicolo. Quindi collegare il cablaggio accessorio per leuscite alto-livello all'ingresso ad alto-livello dell'amplificatore Stage.

Importante: Alcuni amplificatori installati di seri e sono dotati di filtri elettronici che Limitano la quantità di bassi inviate ai diffusioni più piccoli del systema. Questo filtraggio inuiftu negativamente sulle prestazioni dell' amplificatore Stage. Per ottenere il massimo dei bassi possibile dall amplificatore Stage, collegare i cabiaggio accessoriio in dotazione per le uscite ad alto-livello alle uscite speaker delsystema di sorie che sono collegate ai diffusori di diametro maggiore (quelli progettati per riproduire le basse frequenze).

Sensibilità in ingresso (GUADAGNO):
Controlli del Livello in ingresso. Utilizzari per tar corrispondere la sensibilità in ingresso dell'amplificatore al livello di uscita della sorgente. Vedere Impostazione dei livelli in ingresso Capitolo 3 per una procedura di regolazione ottimale.
- Selettori del filtro crossover (X-OVER):
Permettono di scegliere i filtri crossover del systema (il filto del modello Stage A3001 e solo passa basso).
LPF: Passa-basso. Scogliere esta impostazione se si sta collegando un subwoofer (dei subwoofer) o se si intende interporre un filtrato passa-basso per uno speaker medio-basso separato.
FULL: Gamma intera. Scegliere esta impostazione se si stanno collegando degli speaker a gamma intera e non si intende insertre un subwoofer nel systema.
HPF: Passa-alto. Scegliere esta impostazione per impedire che le basse frequenze raggiungano i diffusori midrange o full-range quando nelsystema si sta utilizzando un subwoofer. (Vedere Impostazione del Crossover nel Capitolo 3.)
- Regolazioni della frequenza dei filtri-crossover (FREQ):

Girare le ghiere volte sinistra per abbassare il punto di frequenza del crossover è volte destra per alzare il punto di frequenza. Le impostazioni dei punti di crossover variano a seconda delle preferenze dell'ascollatore.

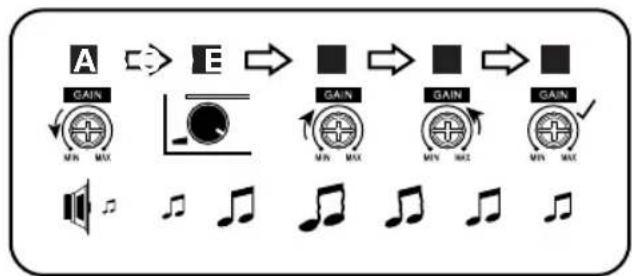

Impostazione dei livelli di ingressso:

Per abbinare la sensibilità in ingresso (guadagno) dell' amplificatore a quella in uscita della sorgente, raccomandi di seguire la segunte procedura:

A. Girare entrambi i controlli del livello di ingressso in senso anti-orario verso MIN (minimo).
B. Riproduire alla sorgente un brano musicae con una buona dinamica. Portale il controllo del volume della sorgente a 3/4 del valor massimo.
C. Ruotare il selettore frontale del controlo del livello di ingressso in senso orario verso MAX fino a quando si avverte della distorsione nella riproduzione musicale (non è più chiara).
D. Girare lentamente la ghiera frontale di controllo del livello di ingresso in senso anti-oroio fino a quando la riproduzione musica torna ad essere puilta.
E. Il livello di ingresso Front è ora settato in maniera corretta. Ripetere esta procedura con il canale posteriorie.

Impostazione del crossover

Un'impostazione correnda dei seleituri dei filtri crossover ottimizza la distribuzione della frequenza per un efficiente funzioni degli altoplanti e ducque un migliorato suono.

Passo 1: Utilizzato i cursori di controllo per selezionare passa-basso (LPF), FULL, o passa-alto (HPF).

• LPF: Passa-basso. Scogliere questa impostazione se si sta collegando un subwoofer (dei subwoofer) o se si intende interporre unattro passa-basso per uno speaker medio-basso separato.
  FULL: Gamma intera. Scegliere questa impostazione se si sta collegando uno speaker a gamma inlera e non si intende insertre un subwoofer nel systema.
  HPF: Passa-alto. Scegliere questa impostazione per impedire che le basse frequenze raggiungano i diffusori midrange o full-range quando nel sistema si sta utilizzato un subwoofer.

Passo 2: Utilizzare i controlli della frequenza del filtricrossover per regolare le impostazioni del punto di crossover per gli altoparlanti coassiali e subwoofer, in base ai gesti dell'ascoltatore. Girare le giheere verso sinistra per abbassare il punto di frequenza del crossover e verso destra per azare il punto di frequenza.L'impostazione perfetta del crossover per gli speaker coassiali e i subwoofer, in ultima istanza è comunque legata ai gesti personali dell'ascoltatore. NOTE: i punti di crossover non hanno effetto con l'impostazione FULL.

Scelta della fase del subwoofer

Con il modello Stage A3001, è possibile scegliare una fase di uscita del subwoofer di 0^ o 180^ . Per verificare la fase del subwoofer, riproduire un brano musicae con molti bassi ed ascoltare con attenzioneamenti un'altra persona agisce sul controllo della fase passando da 0 a 180 e viceversa. L'impostazione corretta è quella che permette la coproduzione di una maggior quantità di bassi. Se non si perceisce alcuna reale differenza, lasciare l'interruttore sulla posizione 0.

CAPITOLO 5: SPECIFICHE

Modello	Potenza RMS @ 4 o h m	Potenza RMS @ 2 o h m	Potenza RMS a ponte @ 4 ohm	Potenza totale di picco	Risposta in frequenza	Massimo livello del segnale in ingresso ad alto livello	Massima sensibilità in ingresso del segnale ad alto livello	Massimo livello del segnale in ingresso a livello-linea
Stage A6002	60W	70W	140W	280W	20Hz - 20kHz (-1 dB)	12V	0.5V	5V
Stage A6004	60W	70W	140W	560W	20Hz - 20kHz (-1 dB)	12V	0.5V	5V
Stage A9004	90W	110W	220W	880W	20Hz - 20kHz (-1 dB)	12V	0.5V	5V
Stage A3001	N/A	300W	N/A	600W	10Hz - 320Hz (-3 dB)	12V	0.5V	5V

Modello	Massima sensibilità in ingresso del segnale a livello-linesa	Rapporto segnale livello-linesa-rumore (riferito a 1 watt)	THD+N a potenza nominale (20Hz-20kHz)	Dimensione del fusibile	Dimensioni (alt. x largh. x prof.)	Peso	Tensione di funzionamento	Assorbimento Corrente a Riposo
Stage A6002	0,2V	>75dB	<1%	20A	95 x 230 x 190 (mm)	1.16kg	9 - 16 V	<1,0A
Stage A6004	0,2V	>75dB	<1%	2 x 1.5 A	95 x 260 x 190 (mm)	1.381kg	9 - 16 V	<1,2A
Stage A9004	0,2V	>75dB	<1%	2 x 2.0 A	95 x 325 x 190 (mm)	1.806kg	9 - 16 V	<1,5A
Stage A3001	0,2V	>75dB	<1%	2 x 1.5 A	95 x 313 x 190 (mm)	1.609kg	9 - 16 V	<1,5A

Livello e frequenza Bass EQ:

Con la funzione Bass EQ è possibile augmentare fino a +12dB il livllo d'uscita dei bassi dei sistema. Ruotare il controlo LEVEL verso destra per augmentare l'uscita dei bassi.

Il modello Stage A3001 permetteanche di scagliere la frequenza centrale del bass boost,overno la frequenza in corrispondenza della quale l'effetto di entafizazione dei bassi e massimo. Ruotare il controlo FREQ verso destra per regolare la frequenza centrale. La frequenza da scagliere dipende dai propri gusti personali.

CAPITOLO 4: RISOLUZIONE DEI PROBLEMI

PROBLEMA: Assenza di suono e la SPIA di ALIMENTAZIONE è spenta.
CAUSA E SOLUZIONE: Nessuna tensione ai terminali BATT+ e/o REM, o cattivo o nessun collegamento a terra. Controllare la tensione ai terminali dell' amplificatore con un VOM (Volt/Ohm Meter).

PROBLEMA: Assenza di suono e la SPIA di PROTEZIONE lampeggia agli 4 secondi.
CAUSA E SOLUZIONE: Tensione continua (DC) in uscita dall' amplificatore.
L' amplificatore potrebbe avere bisogno di assistenza;fare riferimento alla scheda di garanzia allegata per informazioni sul servizio di assistenza.

PROBLEMA: Assenza di suono e la SPIA di PROTEZIONE è accesa.
CAUSA E SOLUZIONE: L' amplificatore è surriscaldato. Assicurarsi che il raffreddamento dell' amplificatore non sua ostacolato nella posizione di montaggio. Verificare che l'impedenza del systemi da atoparlanti sua entro i limiti specificati. Oppure, potrebbe essere presente una tensione superiore a 16V (o inferiore a 8.5V) sul morsetto BATT+. Controllare il systemi di ricarica del velocolo.

PROBLEMA: Assenza di suono e le SPIE di PROTEZIONE e ALIMENTAZIONE sono accoso.

CAUSA E SOLUZIONE: Tensione inferiore a 9V sul terminale BATT+. Controllare ilsystema di ricarica del velocolo.

PROBLEM: Suono distorto

CAUSA E SOLUZIONE: Il gadagno non è regolato correttamente. Controllare le impostazioni del LIVELLO IN INGRESSO. Controllare la presenza di certo circuiti sui cavi speaker. L' amplificatore o la sorgente potrebbero essere diffettosi.

PROBLEM: Suono distorto e la SPIA di PROTEZIONE lampeggia.
CAUSA E SOLuzione: Certo circuito su un diffusore o su un cavo.
Rimuoveri e terminali degli alloparlanti uno alla volta per individuire il diffusore o il cavo in certo, e ripararlo.

PROBLEMA: La riproduzione musica manca di dinamica o di "punch."
CAUSA E SOLUZIONE: Gli speaker non sono collegati correttamente.
Controllare la corretta polarita dei collegarimenti degli alltoporanti.

PROBLEM: Un fusible dell'amplicatore si è bruciato.
CAUSA E PROBLEM: Il cablaggio è collegato in modo non corretto o è presente un corto circuito. Rivedere le precauzioni per l'installazione e le procedure del presente manuale. Controllare i collegamenti dei cavi.

PROBLEMA: Rumore del motore - continuo o intermittente - nel机体, quando il motore è accesso.

CAUSA E PROBLEMA: L'amplificatore è disturbato dell'autentatore, Abbassare il guadagno. Spostare i cavi audio lontano da cavi di alimentazione. Installare un filtrone antirumore per l'autentatore sulla linea elettrica tra la batteria e l'autentatore. Controllare i collegamenti a terra dell'amplificatore del momento che una messa a terra molto serrata o improprià è una delle principali cause di rumon estranei nel vostrosystema audio.

JBL è un marchio di fabbrica di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o negli altri Paesi. Le funzionaliità, le specifiche e l'aspetto sono passibili di modifiche nella preavviso.
