Stage A6002 - приёмник JBL - Бесплатное руководство пользователя

Тип продукта	Аудиоусилитель 2-канальный
Бренд	JBL
Модель	Stage A6002
RMS мощность при 4 Ом	60 Вт на канал
RMS мощность при 2 Ом	70 Вт на канал
RMS мощность в мостовом режиме при 4 Ом	140 Вт
Частотный диапазон	20 Гц - 20 кГц при -1 дБ
Соотношение сигнал/шум	>75 дБ
Коэффициент гармонических искажений	<1%
Номинал предохранителя	20 А
Питание	9 - 16 В пост. тока
Потребление в режиме ожидания	<1,0 А
Размеры (В x Ш x Г)	95 x 230 x 190 мм
Вес	1,16 кг
Входы	Высокого уровня, линейный (RCA), дистанционное управление (REM)
Выходы на динамики	Винтовые клеммы (L+, L-, R+, R-)
Выбираемые фильтры разделительные	ФНЧ (LPF), полный диапазон (FULL), ФВЧ (HPF)
Эквалайзер низких частот	Усиление до +12 дБ, регулируемая центральная частота
Защиты	Перенапряжение, пониженное напряжение, короткое замыкание, перегрев

Часто задаваемые вопросы - Stage A6002 JBL

Что делать, если усилитель не включается и индикатор питания не горит?

Проверьте напряжение на клеммах BATT+ и REM, а также соединение с массой (GND). Убедитесь, что провод REM правильно подключен к выходу дистанционного управления магнитолы или к питанию аксессуаров.

Как настроить усиление (входную чувствительность) усилителя?

Поверните регуляторы уровня входа до минимума (MIN). Установите магнитолу на 3/4 максимальной громкости с динамичной музыкой. Медленно увеличивайте усиление до появления искажений, затем немного уменьшите, пока звук снова не станет чистым.

Почему индикатор защиты становится красным?

Красный индикатор указывает на перегрев, короткое замыкание, слишком высокое (>16В) или слишком низкое (<8,5В) напряжение питания. Проверьте охлаждение, импеданс динамиков и цепь заряда автомобиля.

Как подключить один сабвуфер в мостовом режиме к Stage A6002?

Подключите положительный провод сабвуфера к клемме R+, а отрицательный провод к клемме L-. Убедитесь, что импеданс не менее 4 Ом.

Какое минимальное сопротивление динамиков для стереофонической работы?

Минимальное сопротивление — 2 Ом на канал для стерео. Для мостового режима минимальное сопротивление — 4 Ом.

Как использовать вход высокого уровня, если моя магнитола не имеет RCA-выходов?

Используйте прилагаемый адаптер входа высокого уровня. Подключите белый, белый/черный, серый и серый/черный провода к выходам передних/задних динамиков магнитолы, а черный провод к массе автомобиля. Затем подключите разъем к входу высокого уровня усилителя.

Почему я слышу шум двигателя (свист или щелчки)?

Уменьшите усиление, разместите аудиокабели подальше от силовых проводов и проверьте соединения с массой. Слабая или недостаточная масса — частая причина. Можно также установить фильтр шума генератора.

Как выбрать разделительный фильтр (X-OVER)?

Используйте LPF (фильтр низких частот) для сабвуфера, HPF (фильтр высоких частот) для среднечастотных или широкополосных динамиков с сабвуфером, и FULL (полный диапазон), если на этом канале не используется сабвуфер.

Что делать, если предохранитель усилителя регулярно перегорает?

Предохранитель на 20 А. Проверьте проводку: короткое замыкание, неправильное заземление или провод слишком малого сечения. Убедитесь, что импеданс динамиков правильный и силовой кабель не поврежден.

Как интерпретировать мигания индикатора защиты?

Мигание каждые 4 секунды указывает на постоянное напряжение на выходе (неисправный усилитель). Мигание вместе с индикатором питания указывает на напряжение ниже 9 В. Обратитесь по гарантии или к технику.

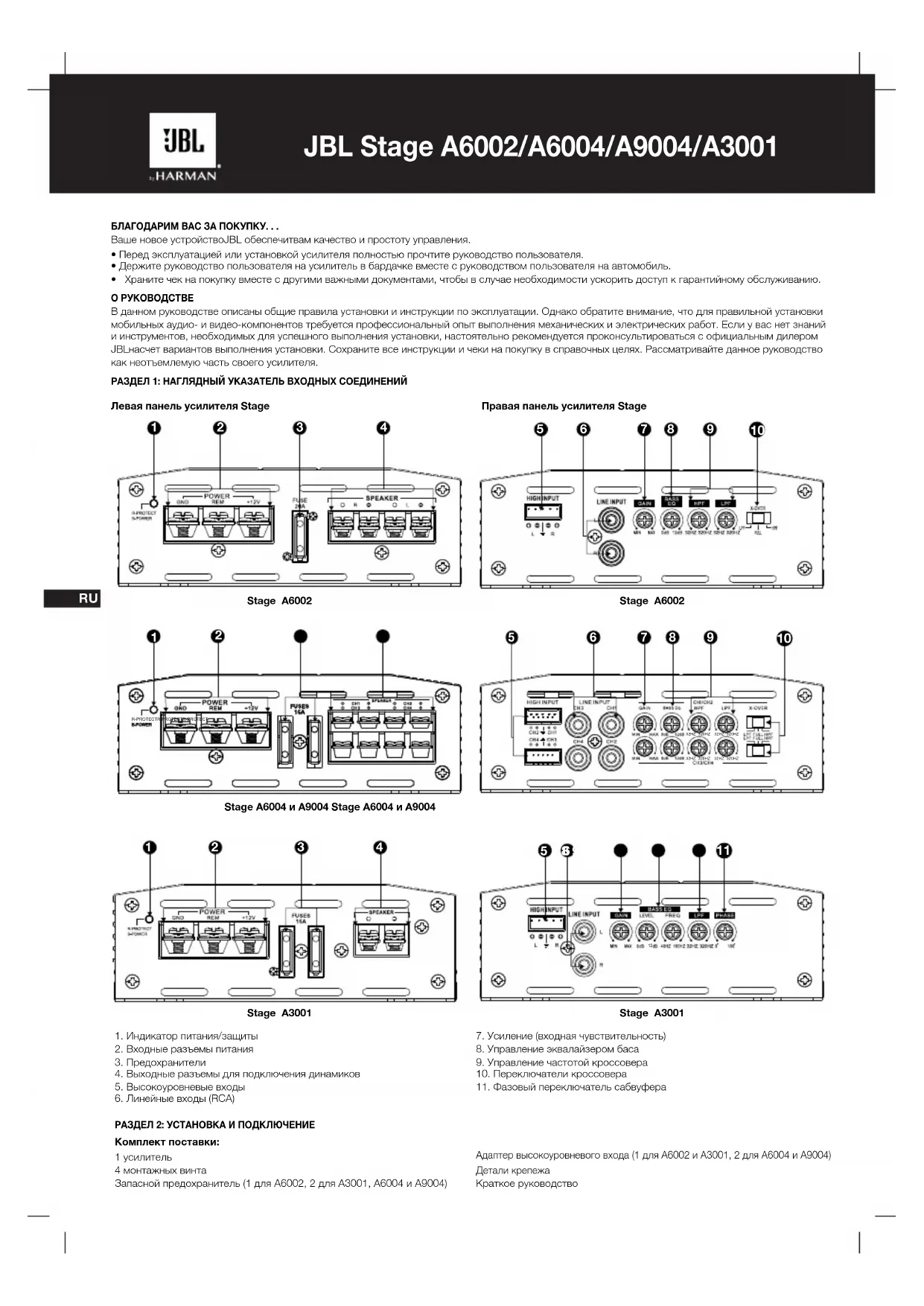

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Stage A6002 JBL

Mo-дeль	Сре徳-нек-вад-ратч-немоюность рп 4 0м	Сре徳-нек-вад-ратч-немоюнostь рп 2 0м	Сре徳-нек-вад-ратч-немоюнostь рп рп 4 0m	ОБ-ш汞 пiko-bал мою-ность	Частенаяхаркт-р ductнka	Мakси-малъйурабовь blycocko baxdnofo smhana	Мakси-малъйучеб�ь -телноctь blycocko bixdnofo smhana	Мakси-малъйурабовь blycocko bixdnofo smhana
Stage A6002 60	Вт	70Вт	140Вт	280Вт	20Фц-20КТц рп-1ДБ	12B	0,5B	5B
Stage A6004	60Вт	70Вт	140Вт	560Вт	20Фц-20КТц рп-1ДБ	12B	0,5B	5B
Stage A9004	90Вt	110Вt	220Вt	880Вt	20Фц-20КТц рп-1ДБ	12B	0,5B	5B
Stage A3001	Нет дан-ньх	300Вt	Нет дан-ньх	600Вt	10Фц-320Фц рп-3ДБ	12B	0,5B	5B

Mo-delb	Маркш-mальаг Чубст-теловсь Плед-ного Бхорого сингал	Коэфп-цент "Синhan/чун" Line-in (а реламке к 1 BAуT)	Симma-pьдий Коэфп-цents Нелл-ншьххьдд-хннис Чувим Styma NB HOMMн- льно моч-ночь (nрm 20 Г-20 кГ)	Ппe- doxyd- HNTelb	Гавары (В x US x Г) Бoc	Равочу нараз -жени	ПOTрб-пени ТOKA B Состаянoi nokor
Stage A6002	0,2 B	>75 ΜБ	<1%	20 A	95 x 230 x 190 (mm)	1.16 kg	9-16 B	<1,0 A
Stage A6004	0,2 B	>75 ΜБ	<1%	2 x 15 A	95 x 260 x 190 (mm)	1.381 kg	9-16 B	<1,2 A
Stage A9004	0,2 B	>75 ΜБ	<1%	2 x 20 A	95 x 325 x 190 (mm)	1.806 kg	9-16 B	<1,5 A
Stage A3001	0,2 B	>75 ΜБ	<1%	2 x 15 A	95 x 313 x 190 (mm)	1.609 kg	9-16 B	<1,5 A
