KÄYTTÖOHJE Stage A6002 JBL

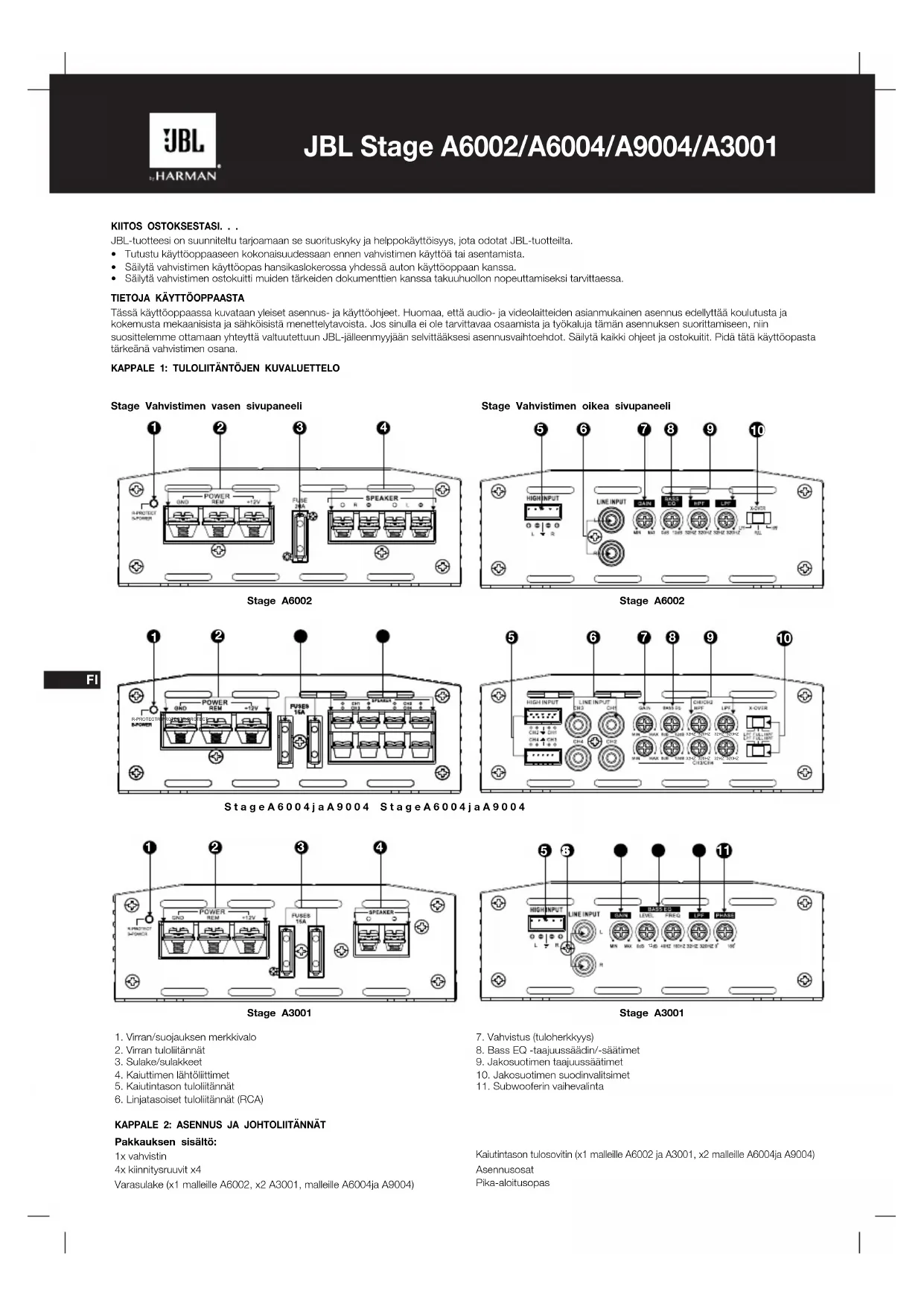

JBL Stage A6002/A6004/A9004/A3001 KIITOS OSTOKSESTASI. . . JBL-tuotteesi on suunniteltu tarjoamaan se suorituskyky ja helppokäyttöisyys, jota odotat JBL-tuotteilta.

• Tutustu käyttöoppaaseen kokonaisuudessaan ennen vahvistimen käyttöä tai asentamista.

• Säilytä vahvistimen käyttöopas hansikaslokerossa yhdessä auton käyttöoppaan kanssa.

• Säilytä vahvistimen ostokuitti muiden tärkeiden dokumenttien kanssa takuuhuollon nopeuttamiseksi tarvittaessa.

TIETOJA KÄYTTÖOPPAASTA

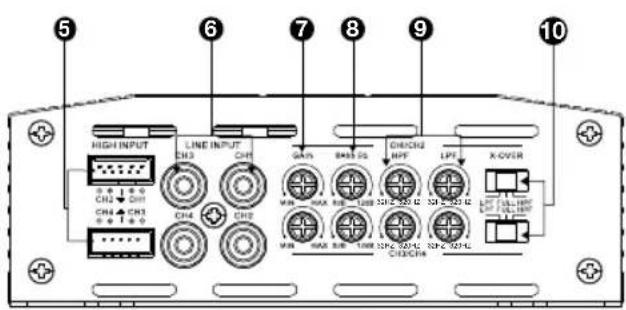

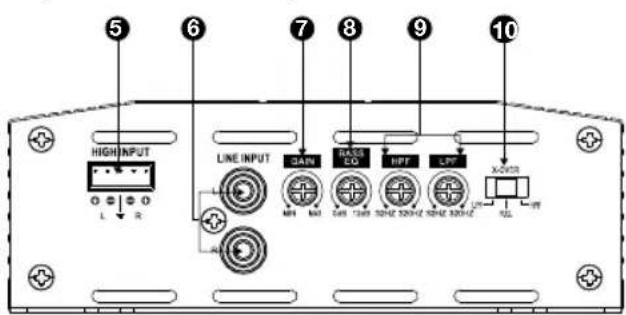

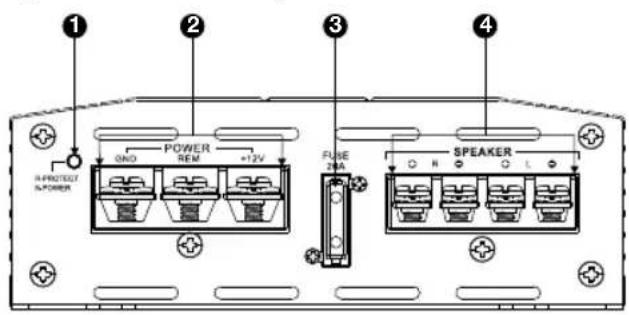

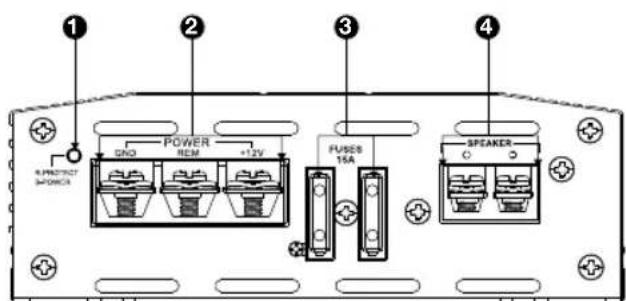

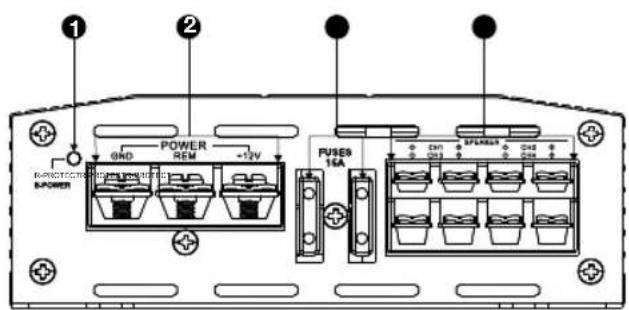

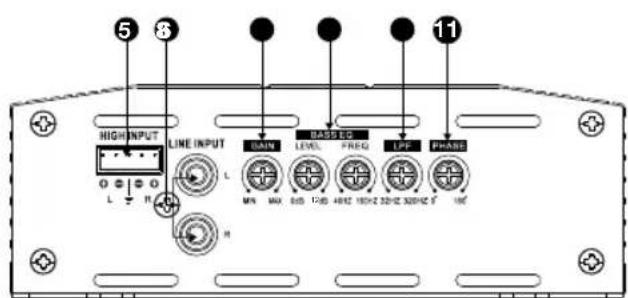

Tässä käyttöoppaassa kuvataan yleiset asennus- ja käyttöohjeet. Huomaa, että audio- ja videolaitteiden asianmukainen asennus edellyttää koulutusta ja kokemusta mekaanisista ja sähköisistä menettelytavoista. Jos sinulla ei ole tarvittavaa osaamista ja työkaluja tämän asennuksen suorittamiseen, niin suosittelemme ottamaan yhteyttä valtuutettuun JBL-jälleenmyyjään selvittääksesi asennusvaihtoehdot. Säilytä kaikki ohjeet ja ostokuitit. Pidä tätä käyttöopasta tärkeänä vahvistimen osana.KAPPALE 1: TULOLIITÄNTÖJEN KUVALUETTELOStage Vahvistimen vasen sivupaneeliStage A6002StageA6004jaA9004 StageA6004jaA9004Stage A3001Stage A6002Stage A30011. Virran/suojauksen merkkivalo2. Virran tuloliitännät3. Sulake/sulakkeet4. Kaiuttimen lähtöliittimet5. Kaiutintason tuloliitännät6. Linjatasoiset tuloliitännät (RCA)7. Vahvistus (tuloherkkyys)8. Bass EQ -taajuussäädin/-säätimet9. Jakosuotimen taajuussäätimet10. Jakosuotimen suodinvalitsimet11. Subwooferin vaihevalintaStage Vahvistimen oikea sivupaneeliKAPPALE 2: ASENNUS JA JOHTOLIITÄNNÄTPakkauksen sisältö:1x vahvistin4x kiinnitysruuvit x4 Varasulake (x1 malleille A6002, x2 A3001, malleille A6004ja A9004) Kaiutintason tulosovitin (x1 malleille A6002 ja A3001, x2 malleille A6004ja A9004) AsennusosatPika-aloitusopas

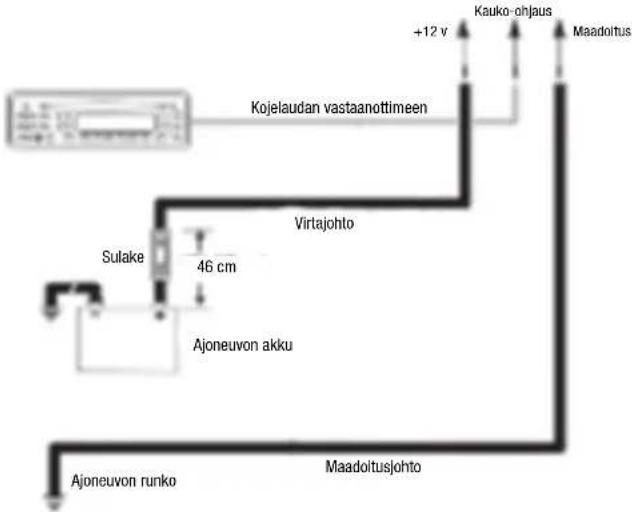

2 43+12 v Kojelaudan vastaanottimeen Ajoneuvon akku Ajoneuvon runko Kauko-ohjaus Maadoitus Virtajohto Maadoitusjohto Sulake Rengasliitin Tähtiprikka Tehdaspultti Huom.: poista kaikki maali rengasliittimen alta Maadoitusjohto Varotoimenpiteet: TÄRKEÄÄ:Irrota auton akun negatiivinen (–) napa ennen asennuksen aloittamista.

• Käytä aina suojalaseja työkaluja käyttäessäsi.

• Valitse turvallinen ja kosteudelta suojattu kiinnityskohta. Tarkista, että kiinnityspinnan molemmilla puolilla on riittävästi vapaata tilaa. Varmista, että ruuvit tai johtimet eivät riko jarruputkia, polttoaineputkia tai johdotuksia, ja että niiden reititys ei haittaa ajoneuvon turvallista käyttöä. Noudata varovaisuutta, kun poraat tai leikkaat asennusaluetta.

• Varmista sähköliitäntöjä tehdessäsi, että ne on kiinnitetty ja eristetty asianmukaisesti.

• Jos vahvistimen sulake on vaihdettava, muista käyttää alkuperäisen tyyppistä ja samalla virtaluokituksella olevaa sulaketta.

• Pidä vahvistin viileänä valitsemalla kiinnityskohta, joka sallii ilmankierron (esimerkiksi penkin alla tai takakontissa).

• Älä kiinnitä vahvistinta jäähdytysrivat alaspäin, sillä tämä ehkäisee jäähdytystä.

• Kiinnitä vahvistin niin, että takapenkin matkustajien jalat tai takakontissa liikkuva kuorma eivät voi vahingoittaa sitä.

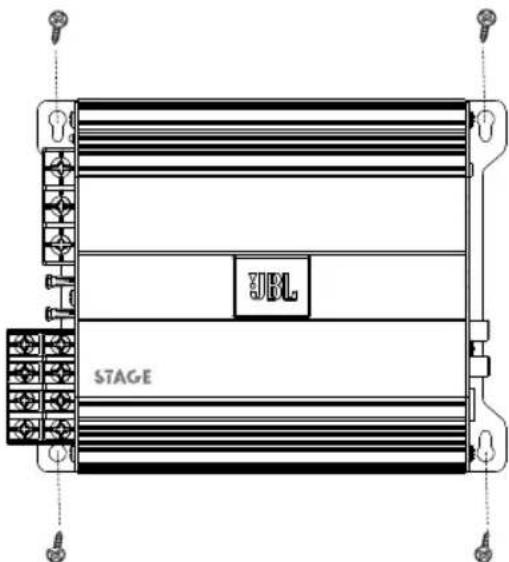

• Käytä vahvistinta mallina merkitessäsi kiinnityspaikkoja kiinnityspinnalle.

• Poraa alkureiät kiinnityspintaan.

• Kiinnitä vahvistin kiinnityspinnalle mukana tulevilla kiinnitysruuveilla. HUOMAA: Kaikkien vahvistinkytkentöjen tekeminen ennen lopullista kiinnitystä helpottaa mahdollisesti asennusta. Virran/suojauksen merkkivalo: Valo palaa sinisenä, kun vahvistin saa virtaa ja ääntä toistetaan. Merkkivalo muuttuu punaiseksi, jos vahvistin siirtyy suojaustilaan yli-/alijännitteen, oikosulun, vahvistimen lähtöpiirivian tai ylikuumenemisen takia.

• Asenna sopiva sulakkeenpidike ja sulake (vähintään 20 A malleille Stage A6002, vähintään 30 A malleille Stage A6004 ja A3001, sekä vähintään 40 A mallille A9004) enintään 18" (457 mm) etäisyydelle akusta. Varmista, ettei johto ole vahingoittunut tai puristunut asennuksen aikana. Käytä läpivientisuojuksia, kun viet johtoja laipion tai muun metallin läpi. Käytä paksumpia johtoja pidemmällä kytkentäetäisyydellä. o Stage A6002 johtimen vähimmäiskoko: ≥ 10 awg o Stage A6004, A9004, A3001 johtimen vähimmäiskoko: ≥ 8 awg

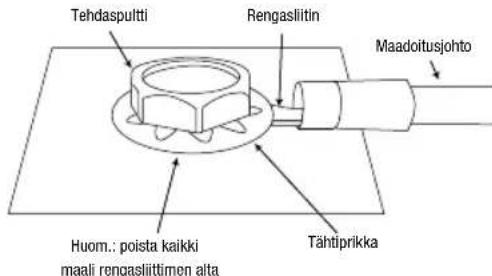

• Maadoitus: Vedä johdin (saman paksuinen, kuin virtajohto) GND-tulosta ajoneuvon rungon tehdaspulttiin (ks. oheinen kuva). HUOMAA:Poista maali rungosta parhaan kontaktipinnan saamiseksi. Käytä tähtityyppistä lukkoaluslevyä johdon kiinnittämiseen.

• Kauko-ohjaus:Kytke 20 awg-johto lähdeyksikön ”Remote Out” -liitännästä REM-tuloon. Tämä johdin käynnistää vahvistimen kun käytetään linjatason tulosignaaleja. Jos soittimessasi ei ole “Remote Out”-johdinta, liitä vahvistimen REM-tulo kytkettävään lisävirtaan. Sulakkeet:

• Käytä ainoastaan samalla ampeeriluokituksella olevia sulakkeita: o Stage A6002: 20 A o Stage A6004 ja A3001: 15 A x 2 o Stage A9004: 20A x 2 Kaiuttimen lähtöliittimet: Liitä kaiutinjohdot näihin liittimiin napaisuuden mukaisesti: liitä kunkin kaiuttimen positiivinen (+) -johdin vahvistimen positiiviseen (punainen) liittimeen sekä yhdistä kunkin kaiuttimen negatiivinen (–) -johdin vahvistimen negatiiviseen (musta) liittimeen. Stage A6002

• Stage A6002 -vahvistimessa on L+, L-, R+, and R- -liittimet

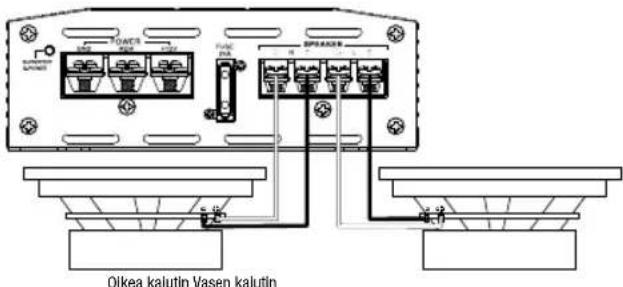

• 2-kanavainen käyttö: Liitä vasen kaiutin L+ ja L- -liittimiin ja oikea kaiutin R+ ja R- -liittimiin. Virran tuloliitännät:

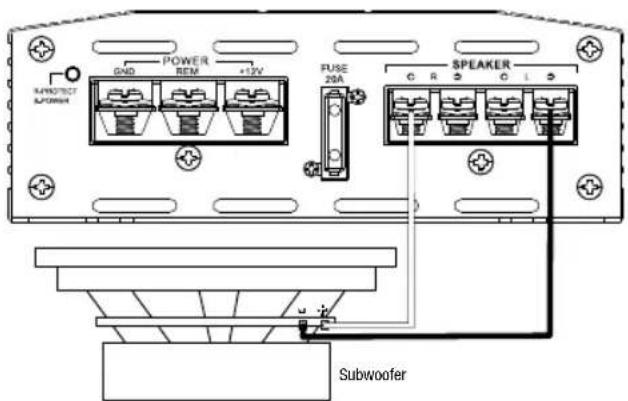

• Virta:Vedä virtajohto +12voltin tulosta ajoneuvon positiiviseen (+) akkunapaan. Aseta paljas johdin vahvistimen liittimeen ja kiristä sitten liittimen ruuvi Phillips-ruuvitaltalla. oSillattu käyttö:Liitä yksittäisen kaiuttimen tai subwooferin positiivinen johdin R+ -liittimeen ja kaiuttimen tai subwooferin negatiivinen johdin L- -liittimeen. 46 cm

• Stage A6004 ja A9004 sisältävät Channel 1 +/-, Channel 2 +/-, Channel 3 +/-, ja Channel 4 +/- liittimet.

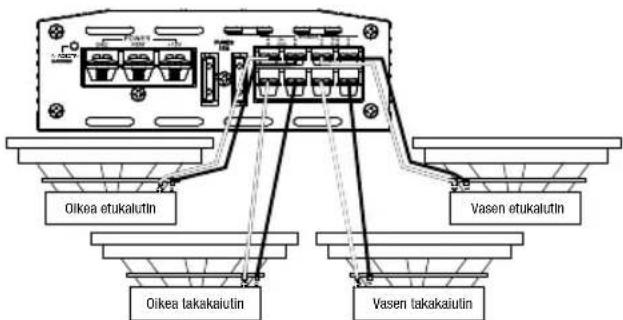

• 4-kanavainen käyttö:Liitä vasen etukaiutin Channel 1 + ja - -liittimiin ja oikea etukaiutin Channel 2 + ja - -liittimiin. Liitä vasen takakaiutin Channel 3 + ja - -liittimiin ja oikea takakaiutin Chanel 4 + ja - -liittimiin.

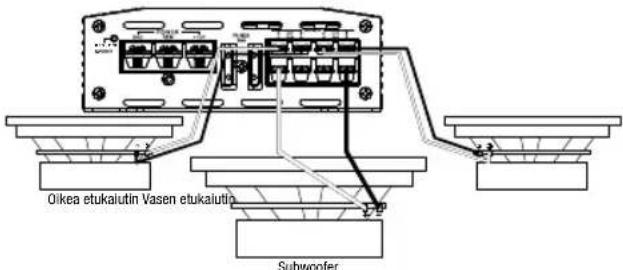

• 3-kanavainen käyttö:Liitä stereokaiuttimet kanavan 1 ja kanavan 2 liittimiin, kuten edellä on kuvattu. Liitä yksittäisen kaiuttimen + -johdin Channel 3 + -liittimeen ja - -johdin Channel 4 - -liittimeen.

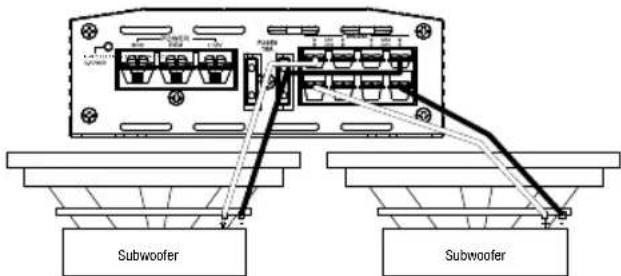

• 2-kanavainen (sillattu) käyttö:Liitä yhden kaiuttimen + -johdin Channel 1 + -liittimeen ja - -johdin Channel 2 - -liittimeen. Liitä toisen kaiuttimen + -johdin Channel 3+ -liittimeen ja - -johdin Channel 4 - -liittimeen. Stage A3001

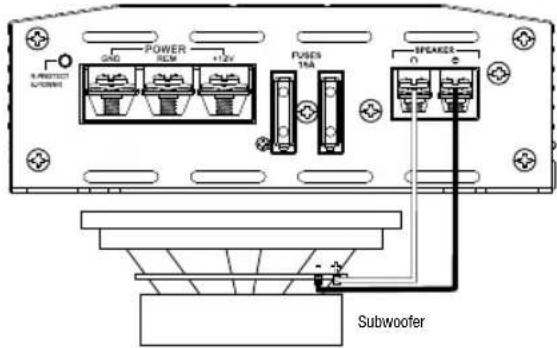

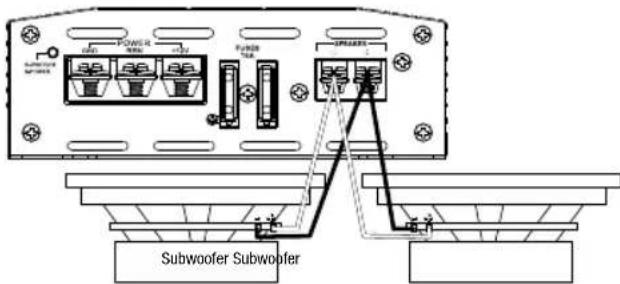

• Stage A3001 -mallissa on positiivinen (+) ja negatiivinen (-) liitin. o Kytkeäksesi virran yhteen subwooferiin, liitä subwooferin positiivinen (+) johdin positiiviseen (+) liittimeen ja subwooferin negatiivinen (-) johdin negatiiviseen (-) liittimeen. o Kytkeäksesi virran kahteen rinnakkaiseen subwooferiin, liitä yhden subwooferin positiivinen (+) ja negatiivinen (-) johdin toisen subwooferin positiiviseen ja negatiiviseen napaan, ja yhdistä sitten toisen subwooferin positiivinen (+) johdin positiiviseen (+) liittimeen ja subwooferin negatiivinen (-) johdin negatiiviseen (-) liittimeen. HUOMAA: Täyden äänialueen kaiuttimen ja subwoofer-kaiuttimenpienin sallittu impedanssi on 2 ohmia. Sillatussa kytkennässä pienin kaiutinimpedanssi on 4 ohmia. Linjatasoiset tulo- ja lähtöliitännät (RCA) Jos äänilähteessäsi on esivahvistinliitäntä, liitä L ja R (A6002 ja A3001), tai CH1, CH2, CH3 ja CH4(A6004 ja A9004) -tulot RCA-kaapelien avulla. Kaiutintason lähtö: Jos autosi äänentoistojärjestelmän pääyksikössä ei ole linjatasoista lähtöä: Yhdistä mukana tulevan kaiutintasotulon johtonipun/nippujen valkoinen, valkoinen/musta, harmaa ja harmaa/musta johdin autosi audiojärjestelmän pääyksikön etu ja/tai takakaiuttimien lähtöjohtimiin (haaroittimet eivät sisälly) ja musta johdin ajoneuvon korin maahan. Liitä sitten kaiutintason johtimet Stage -vahvistimen kaiutintason tuloon. Tärkeää:Joissakin tehdasasennetuissa audiojärjestelmien vahvistimissa on elektronisia suodattimia, jotka rajoittavat järjestelmän pieniin kaiuttimiin syötettävää basson määrää. Tämä suodatus vaikuttaa haitallisestiStage-vahvistimien suorituskykyyn. Saadaksesi parhaan bassotoiston Stage-vahvistimestasi, liitä kaiutintason johtoniput niihin tehdasasennettuihin kaiutinlähtöihin, jotka on liitetty järjestelmän suurimpiin kaiuttimiin (jotka on tarkoitettu tuottamaan eniten bassoa). Tuloherkkyys (GAIN): Tuloherkkyyden hallinta. Nämä mahdollistavat vahvistimen tulon herkkyyden sovittamisen lähdeyksikön ulostulon kanssa. Katso kappaleesta 3 Tuloherkkyyden asettaminen suositellut säätötoimenpiteet. Jakosuotimen suodinvalitsimet (X-OVER): Mahdollistaa järjestelmän jakosuotimien valinnan (Stage A3001 -mallissa on vain alipäästösuodatin).

• LPF: Alipäästösuodin. Valitse tämä asetus, jos olet kytkemässä subwoofer-kaiutinta/kaiuttimia järjestelmään tai haluat alipäästösuodatuksen erillisille keskialueen bassokaiuttimille.

• FULL: Jakosuotimen ohitus. Valitse tämä asetus, jos olet kytkemässä täyden taajuusalueen kaiuttimia, eikä järjestelmässäsi ole subwoofer-kaiutinta.

• HPF: Ylipäästösuodin. Valitse tämä asetus, kun järjestelmässäsi on subwoofer-kaiutin ja haluat estää bassotaajuuksien pääsemistä keskialueen tai täyden taajuusalueen kaiuttimille. (Katso Jakosuotimen asettaminen kappaleesta 3.) Jakosuotimen taajuussäätimet (FREQ) Käännä säätimiä vasemmalle, kun haluat madaltaa jakosuodinpistettä, ja oikealle, kun haluat nostaa sitä. Jakosuodinpisteen asetus riippuu kuuntelijan mieltymyksistä.

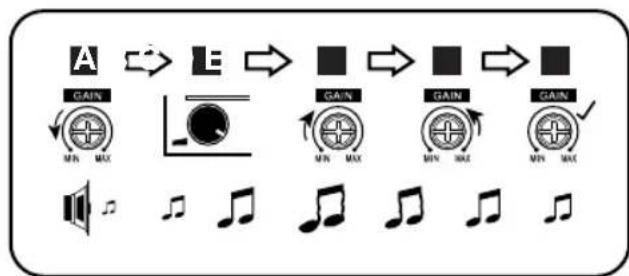

Subwoofer Subwoofer Ajoneuvon kaiutinjohtoihin ja korin maahan Oikea etukaiutin Vasen etukaiutin Subwoofer Subwoofer Subwoofer12 KAPPALE 3: TOIMINNOT Tuloherkkyyden säätäminen: Suosittelemme seuraavaa toimenpidettä vahvistimen tulon herkkyyden (vahvistus) sovittamiseksi lähdeyksikön ulostulon kanssa:

Käännä molempia tuloherkkyyden säätimiä vastapäivään kohtaan MIN (minimi). B. Toista dynaamista musiikkia lähdeyksiköstäsi. Käännä lähdeyksikön äänenvoimakkuus asentoon 3/4. C. Käännä kohti MAX-asetusta, kunnes kuulet musiikissa vääristymiä (se ei enää ole selkeää). D. Käännä kohti MAX-asetusta, kunnes kuulet musiikissa vääristymiä (se ei enää ole selkeää). E. Etukanavien tuloherkkyyson nyt säädetty. Toista tämä prosessi takakanaville. Jakosuotimen asetukset Jakosuotimen oikeat asetukset optimoivat taajuuksien jakautumista, mahdollistavatkaiuttimien parhaan suorituskyvyn ja antavat parhaan äänenlaadun. Vaihe 1:Käytä liukusäätimiä alipäästösuotimen (LPF), täyden äänialueen(FULL) tai ylipäästösuotimen (HPF) valitsemiseksi.

• LPF: Alipäästösuodin. Valitse tämä asetus, jos olet kytkemässä subwoofer-kaiutinta järjestelmään tai haluat alipäästösuodatuksen erillisille keskialueen bassokaiuttimille.

FULL: Jakosuotimen ohitus. Valitse tämä asetus, jos olet kytkemässä täyden taajuusalueen kaiuttimia, eikä järjestelmässäsi ole subwoofer-kaiutinta.

• HPF: Ylipäästösuodin. Valitse tämä asetus, kun haluat estää bassotaajuuksien pääsemistä keskialueen tai täyden taajuusalueen kaiuttimille, kun järjestelmässäsi on subwoofer-kaiutin. Vaihe 2: Käytä jakosuotimen taajuussäätimiä koaksiaalikaiuttimien ja subwoofer-kaiuttimien jakosuodinpisteen säätämiseen kuuntelijan mieltymysten mukaiseksi. Käännä säätimiä vasemmalle, kun haluat madaltaa jakosuodinpistettä ja oikealle, kun haluat nostaa sitä.Lopullinen koaksiaalikaiuttimien ja subwoofer-kaiuttimien jakosuodinpisteen paikka riippuu kuuntelumieltymyksistä.HUOMAA: Jakosuodinpiste ei ole käytössä jakosuotimen suodatuksen ollessa ohitettuna (FULL). Mallissa Stage A3001 voit myös valita bassotehostuksen keskitaajuuden – sen taajuuden, jota tehostetaan eniten. Käännä FREQ-kytkintä oikealle säätääksesi keskitaajuutta. Valitsemasi taajuus riippuu kuuntelumieltymyksistäsi. KAPPALE 4: VIANETSINTÄ ONGELMA: Ei ääntä. VIRRAN MERKKIVALO on pois päältä. AIHEUTTAJA ja RATKAISU: BATT+ ja/tai REM -päätteissä ei ole jännitettä tai huono jännite tai maadoitusliitäntä ei kytkettynä. Tarkista vahvistimen päätteiden jännitteet volttimittarilla. ONGELMA: Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu 4 sekunnin välein. AIHEUTTAJA ja RATKAISU: Vahvistimen lähdössä tasavirtajännite. Vahvistin saattaa vaatia huoltoa. Katso huoltotiedot mukana olevasta takuukortista. ONGELMA: Ei ääntä. SUOJAUKSEN MERKKIVALO on päällä. AIHEUTTAJA ja RATKAISU: Vahvistin on ylikuumentunut. Varmista, ettei vahvistimen jäähdytys ole estynyt. Varmista, että kaiutinjärjestelmän impedanssi on määriteltyjen rajojen sisällä. BATT+ -liitännän jännite voi olla myös suurempi kuin 16 volttia (tai pienempi kuin 8,5 volttia). Tarkasta ajoneuvon latausjärjestelmä. ONGELMA: Ei ääntä. SUOJAUKSEN ja VIRRAN MERKKIVALOT välkkyvät. AIHEUTTAJA ja RATKAISU: BATT+ -liitännän jännite on alle 9 volttia. Tarkasta ajoneuvon latausjärjestelmä. ONGELMA: Ääni säröytyy. AIHEUTTAJA ja RATKAISU: Vahvistusta ei ole asetettu oikein. Tarkista tuloherkkyyden asetukset. Tarkasta kaiutinkaapelit oikosulkujen ja maalenkkien varalta. Vahvistin tai lähdeyksikkö voi olla viallinen. ONGELMA: Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu. AIHEUTTAJA ja RATKAISU: Kaiutin tai johto oikosulussa. Irrota kaiutinjohdot yksi kerrallaan oikosulussa olevan johdon tai kaiuttimen paikantamiseksi ja korjaa oikosulku. ONGELMA: Musiikissa ei ole dynamiikkaa tai ”potkua”. AIHEUTTAJA ja RATKAISU: Kaiuttimet kytketty väärin. Tarkasta kaiutinkytkentöjen napaisuudet. ONGELMA: Vahvistimen sulake palaa toistuvasti. AIHEUTTAJA ja ONGELMA: Johdotus on kytketty väärin tai järjestelmässä on oikosulku. Käy läpi käyttöoppaassa olevat asennusvarotoimet ja toimenpiteet. Tarkista johtojen liitännät. ONGELMA: Moottorin ääntä (vinkunaa tai napsahduksia) järjestelmässä moottorin ollessa päällä. AIHEUTTAJA ja ONGELMA: Vahvistin poimii laturin ääntä. Vähennä vahvistusta (gain). Siirrä äänijohdot kauemmaksi virtajohdoista. Asenna häiriöpoistajalaturin virtapiiriinakun ja laturin välille. Tarkasta vahvistimen maadoitusliitännät, sillä irrallaan oleva tai väärin kytketty maajohto on yksi ulkopuolelta äänijärjestelmään tulevienhäiriöiden pääaiheuttajista. Valitse subwooferin vaihe. Mallissa Stage A3001voit valita subwoofer-kaiuttimen vaiheen ulostuloksi 0° tai 180°. Tarkasta subwoofer-kaiuttimen vaihe soittamalla bassovoittoista musiikkia ja kuuntelemalla, kun toinen henkilö kääntää kytkintä hitaasti edestakaisin välillä 0-180 astetta. Oikealla asetuksella saat voimakkaamman bassotoiston. Jos et havaitse eroa, jätä kytkin 0-asentoon. © 2018 HARMAN International Industries, Incorporated. All rights reserved. JBL on HARMAN International Industries, Incorporated -yhtiön Yhdysvalloissa ja/taimuissa maissa rekisteröity tavaramerkki. Toimintoja, teknisiä ominaisuuksia jaulkomuotoa voidaan muuttaa ilmoituksetta. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

Stage A6004 Stage A9004 Stage A3001 RMS tehonkesto @4ohm RMS tehonkesto @2ohm RMS sillattu teho @4ohm Huip-pu- lähtö-teho Taajuus vaste Suurin sallittu kaiutintaso Kaiutin- tason suurin herkkyys Suurin sallittu linjataso Malli Stage A6002 Stage A6004 Stage A9004 Stage A3001 Linjatulon signaalin suurin herkkyys Linjatulon signaali- kohina-suhde (viitearvo 1 W) THD+ N nimellisteholla (20 Hz–20 kHz) Sulakekoko Mitat (K x L x S) Paino Käyttöjännite Valmiustilan virrankulutus: Bass EQ -voimakkuus ja taajuus: Voit korostaa järjestelmäsi bassoääntä Bass EQ -ominaisuudella enintään +12 dB. Kierrä LEVEL-säätimiä oikealle lisätäksesi bassolähtöä.
