Kenmerken	Details
Producttype	Audio-ontvanger
Uitgangsvermogen	2 x 60 W (4 ohm)
Impedantie	4 ohm
Frequentiebereik	20 Hz - 20 kHz
Afmetingen	230 x 150 x 50 mm
Gewicht	1,5 kg
Connectiviteit	RCA-ingangen, luidsprekeruitgang
Aanbevolen gebruik	Installatie in auto-audiosystemen
Onderhoud	Controleer regelmatig de verbindingen, reinig de contacten
Veiligheid	Niet blootstellen aan vocht, respecteer de vermogenslimieten
Algemene informatie	2 jaar garantie, technische ondersteuning beschikbaar

Veelgestelde vragen - Stage A6002 JBL

Hoe sluit ik mijn JBL Stage A6002 aan op mijn luidsprekers?

Om uw luidsprekers op de JBL Stage A6002 aan te sluiten, gebruikt u geschikte luidsprekerkabels. Sluit de luidsprekerdraden aan op de overeenkomstige aansluitingen met inachtneming van de polariteit (+ en -) om faseomkering te voorkomen.

Waarom gaat mijn JBL Stage A6002 niet aan?

Controleer of de voeding correct is aangesloten en of de zekering niet is doorgebrand. Zorg er ook voor dat de voedingskabel in goede staat is en dat het stopcontact werkt.

Hoe stel ik de bas- en treble-niveaus in op mijn JBL Stage A6002?

Gebruik de regelknoppen op het voorpaneel van het apparaat om de bas- en treble-niveaus naar wens aan te passen. Raadpleeg de gebruikershandleiding voor gedetailleerde instructies over de instellingen.

Is de JBL Stage A6002 compatibel met alle audio bronnen?

Ja, de JBL Stage A6002 is compatibel met de meeste audio bronnen, inclusief autoradio's, cd-spelers en telefoons via een geschikte adapter. Zorg ervoor dat u de juiste kabels voor elke bron gebruikt.

Hoe los ik een probleem met vervormd geluid op de JBL Stage A6002 op?

Controleer de luidsprekerverbindingen en zorg ervoor dat ze correct zijn aangesloten. Verlaag indien nodig het volume en controleer of de luidsprekers niet beschadigd zijn. U kunt ook proberen te testen met een andere audio bron.

Wordt mijn JBL Stage A6002 te warm tijdens gebruik?

Het is normaal dat de versterker warm wordt tijdens gebruik, maar als hij te heet wordt, zorg er dan voor dat hij op een goed geventileerde plaats staat en niet wordt geblokkeerd. Als het probleem aanhoudt, overweeg dan het volume te verlagen of raadpleeg een professional.

Hoe update ik de firmware van mijn JBL Stage A6002?

De JBL Stage A6002 heeft geen firmware-updates. Raadpleeg echter de klantenservice van JBL voor aanbevelingen bij prestatieproblemen.

Wat is de garantie op de JBL Stage A6002?

De JBL Stage A6002 wordt doorgaans geleverd met een beperkte garantie van 2 jaar. Raadpleeg voor meer details de bij het product geleverde documenten of de JBL-website.

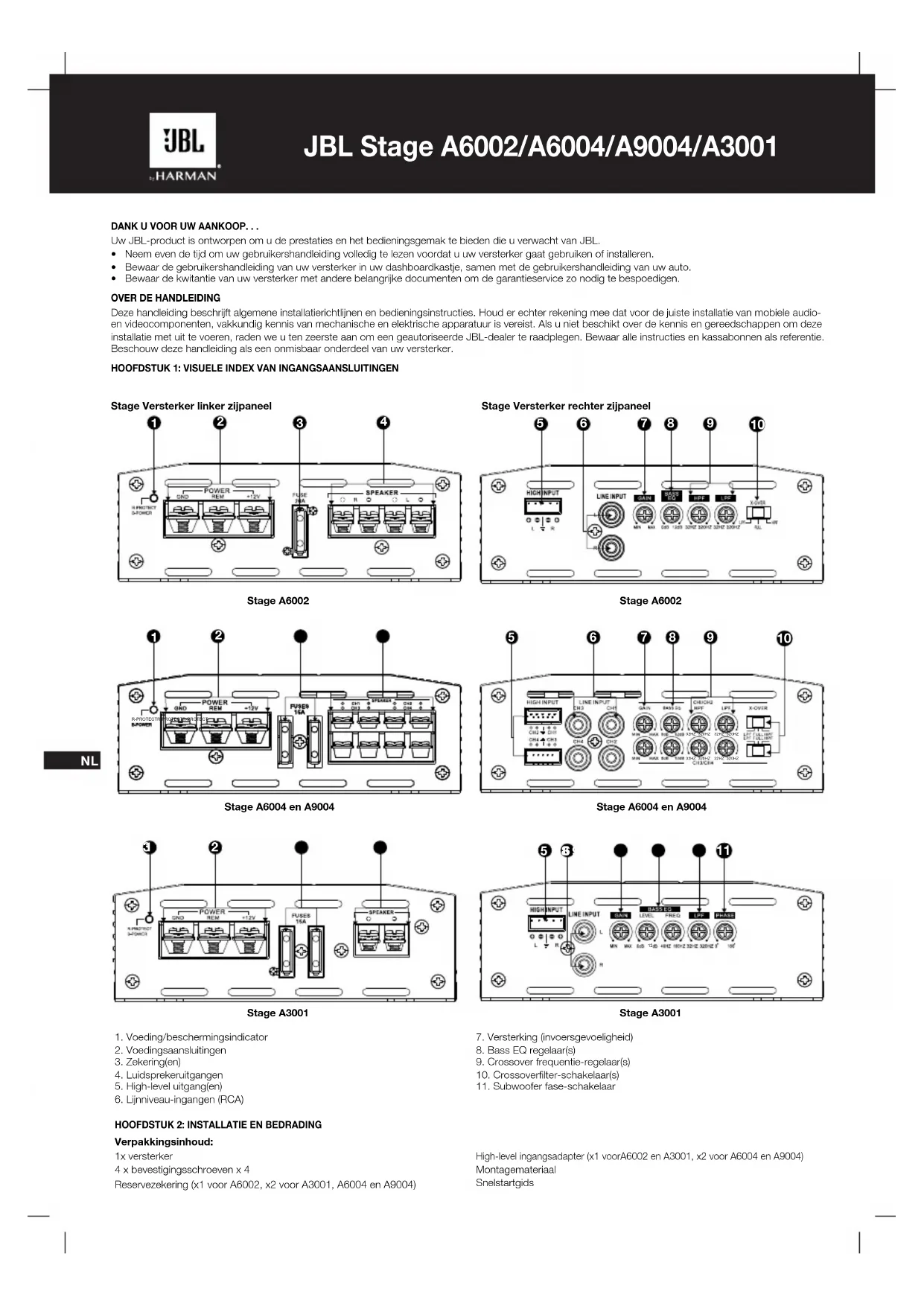

GEBRUIKSAANWIJZING Stage A6002 JBL

Uw JBL-product is ontworpen om u de preslaties en het bedieningsgemak te bieden die u verwacht van JBL.

• Neem even de hijd om uw gebruikershandleiding volledig le lezen voordat u uw verslerker gaat gebruiken of installereren.
• Bewaar de gebruikershandleiding van uw versterker in uw dashboardkastje, samen met de gebruikershandleiding van uw auto.
  Bewaar de kwitantie van uw versterker met andere belangrijke documenten om de garantieservice zo nodig te bespoedigen.

OVER DE HANDLEIDING

Dee handleigbing beschrift algemene installatierichtijnen en bedieningsinstructies. Houd er echter rekening mee dat voor de juiste installatie van mobiele audi- en videocomponenten, vakkundig kennis van mechanische en elektrische apparatusuir is vereist. Als u nicht beschitk over de kennis en gereedschappen om deze installatie met uit te voeren, raden we u ten zoerste aan om een geautoriscere JBL-dealer te raadplegen. Bewaar alle instructies on cassabonnen als referentie. Beschouw deze handleiding als een onnisbaar onderdeel van uw verslker.

HOOFDSTUK 1: VISUELE INDEX VAN INGANGSAANSLUITINGEN

1.Voeding/beschemmingssindicator
2.Voedingsaansluitingen
3.Zekering(en)
4. Luidsprekkeruitgangen
5. High-level uitgang(en)
6. Lijniveau-ingangen (RCA)

1. Versterking (invoersgevoeligheid)
2. Bass EQ regelaar(s)
3. Crossover frequenie regelaar(s)
4. Crossoverfilter-schakelaar(s)
5. Subwoofer fase-schakelaar

HOOFDSTUK 2: INSTALLATIE EN BEDRADING

Verpakkingsinhoud:

1xversterker

4xbevestigingschroevenx4

Reservezekering (x1 voor A6002, x2 voor A3001, A6004 en A9004)

High-level ingangsadapter (x1 voor A6002 en A3001, x2 voor A6004 en A9004)

Montagematerialia

Snelstartgids

Voorzorgsmaatregelen:

BELANGRIJK:Koppel de negatieve (-) pool van de auto accu los, voordat u met de installment begint.

Draag aktijd een verilgheidsbril wanner u gereedschap gebruikt.
Kies een verilige, Niet vochtgige montagelocatie. Controller de ruimte aan beside kanten van het geplande montageoppervlak. Voorkom dat schroeven of draden de remleidingen, brandstoffieldingen of kabelbomen beschadigen en dat de bedrading het verilige gebruik van het voertuig nie kan belemmeren. Wees voorzichtig bij het boren en andere werkzaamheden in de montageruimtc.
Zorg er bij het maken van elektrische verbindingen voor dat ze goed zich bevestigd en goed zich geisoleerd.
- Als u een van de zekeringen van de versterker moet vervangen, gebruik dan hetzelfde tipo zekering met bezelfde nominale stroom als het origineel.
- Om de versteker koel te houden, kiest u een locatie die voldoende luchtcirculatie besteht, zoals onder een steel of in de kofferbak.
- Monteer de versterker Niet met de warmtealleideraar beneden geicht, omdat dit dc koeling hindert.
- Monteer de verslerker zodenig dat ze nei beschadigd kan worden door de voeten van de passagiers achefterin of versusuivende lading in de kofferbak, en zorg ervoor dat de instalatie droog blift.

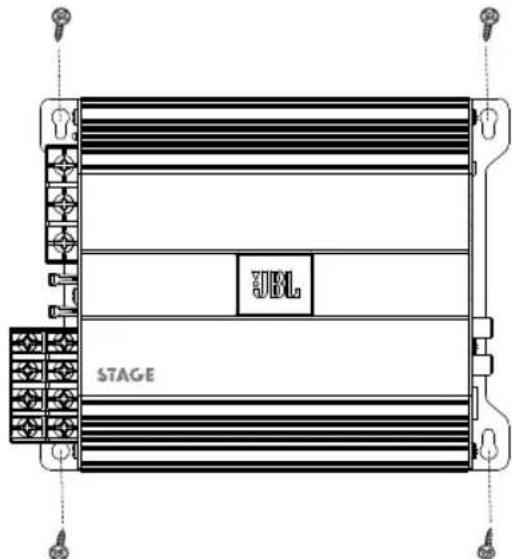

- Gebruik de versterker als een sjabloon en markeer de locaties van de gaten op het montageoppervlak.
Boor geleidegaten in het montageoppervlak.
- Bevestig de versterker op het montageoppervlak met de meegeleverde montageschroeven.

OPMERKING: Wellicht vindt u het handiger om alle aansluitingen waar de versterker te makeen voordat u deleze permanent monteert.

Voedingsaansluitingen:

Het lampje za blauw opichten als de versterker stroom krijt en in gebruik is. De indicator Licht rood op als de versterker in de beweiligingsmodus komt in door over-/fonderspanning, kortsluiting, defekte versterkeroutput of oververhitting.

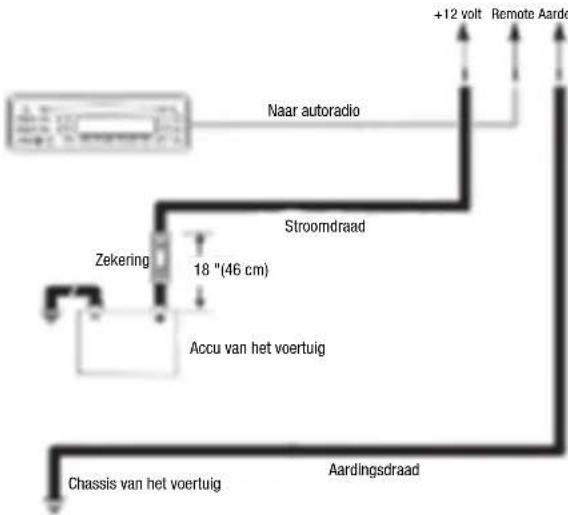

Voedingsaansluitingen:

• Voeding: Leid de stroomkabel van de +12V-ingang maar de positieve pool van de accu van het voertuig. Steek een blote draad in de aansluiting op de versterker en draai de stelschroef vast met een kruskopsschoeveendraaier.

• Installeer een geschichte zekeringhouser en zekering (minimaal 20A voor Stage A6002, en 30A minimaal voor Stage A6004 en A3001, en 40A minimaal voor A9004) binnen 18^ (457mm) van de accu. Zorg ervoor dat de draadijdens de installationatie wet worst beschadigd of bekneln raakt. Installer bechemmende doorvoertules wanner u draden door het schot of ander plateaual geleidt. Gebruik dikbere bedrading voor langere afstanden. O Stage A6002 minimale draaddicke: ≥ 10 gauge o Stage A6004, A9004, A3001 minimale draaddicke: ≥ 8 gauge

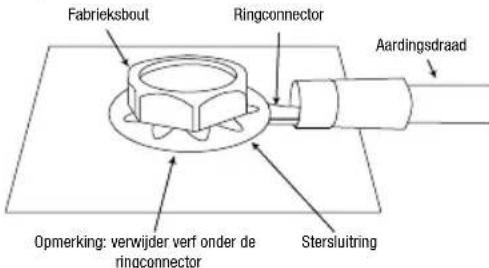

Aarde: Leid een draad (dezelfde gauche als de stroomdraad) van de GND-ingang maar een fabrieksbout in het chassis van het voertuig (zie onderstaande afbeelding).
OPMERKING: Verwijder verf van het chassis om goed contact te verzekeren. Gebruik een sterring onder de ringconnector voor een goede verbinding.

Remote: Sluit een 20-gauge draad van de "Remote Out"-draad van het brontoestel aan op de REM ingang. Deze verbinding schakelt de versterker in bij gebruik van laag-niveau ingangssignalen. Als uw stereo geen "Remote Out"-kabel heegt, sluit dan de REM-ingang van de versterker aan op geschakeld extra voeding.

Zekeringen:

• Vervang alleen door zekeringen metdezelfde stroomsterkte:

o Stage A6002: 20A
n. Stage A6004 en A3001: 15A x 2
o Stage A9004:20A x 2

Luidsprekeruitgangen:

Verbind de luidsprekten met deze aansluitingen, rekening houdend met de polariteit (verbind de positieve (+) kabel van de luidsprekten met de positieve (+) aansluiten en negatieve (-) kabel met de juiste negatieve (-) aansluiting.

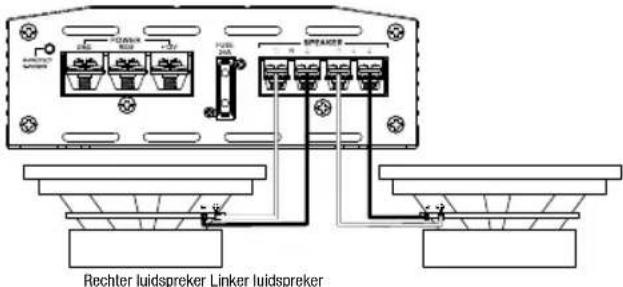

Stage A6002

• De Stage A6002 beschicht over L+, L-, R+, en R-aansluitingen.
• 2-kanaals werkung: Verbind de linker luidspreker met de L+ en L-aansluitingen en de rechtter luidspreker met de R+ en R-aansluitingen.

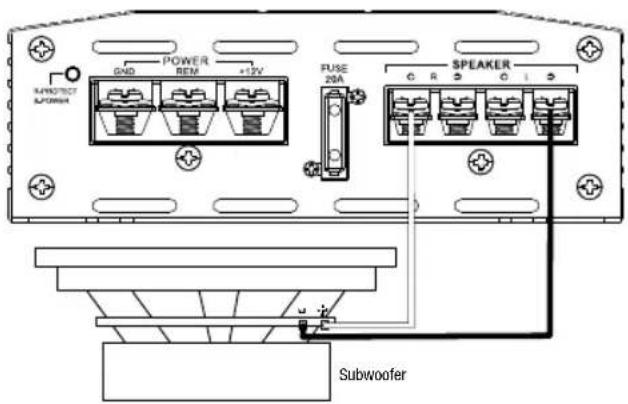

o Bridged aansluitingen: Sluit de positieve draad van de luidspreker of subwoofer aan op de R+ aansluiting en de negatieve draad van de luidspreker of subwoofer op de L- aansluiting.

Stage A6004 en A9004

• De Stage A6004 en A9001 beschikken over Channel 1 +/-, Channel 2 +/-, Channel 3 +/-, en Channel 4 +/- aansluitijen.

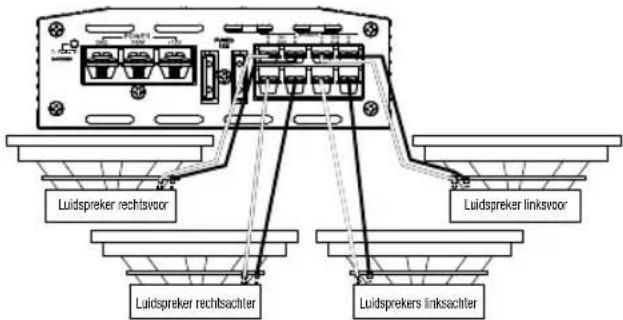

• 4-kanaals gebruk: Sluit de linker voorluidspreker aan op de Channel 1 + en - aansluitingen, en de luidspreker rechtsvoor op de Channel 2 + en - aansluitingen. Sluit de luidspreker linksachter aan op de Channel 3 + en - aansluitingen en de luidsprekerrechtssachter op de Channel 4 + en - aansluitingen.

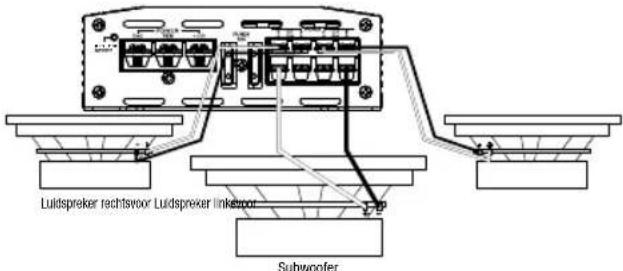

• 3-kanaals gelebruik: Verbind de stereoluidsprekers met de kanalen 1 en 2, zoals hierboven beschren. Verbind de + kabel van de liquidspeker met de Channel 3+ aansluiting en de - kabel maar de Channel 4- aansluiting.

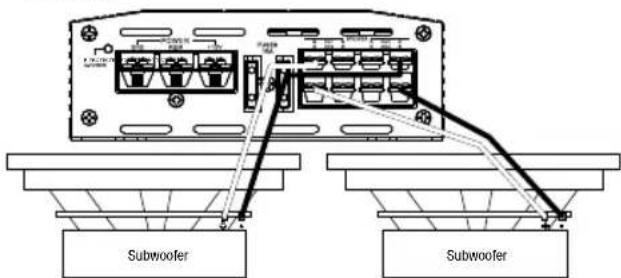

• 2-kanaals (bridged) aansluitingen: Verbind de + kabel van de luidspeker met de Channel 1+ aansluiting en de - kabel maar de Channel 2- aansluiting, Verbind de + kabel van de andere luidspeker met de Channel 3+ aansluiting en de - kabel maar de Channel 4- aansluiting.

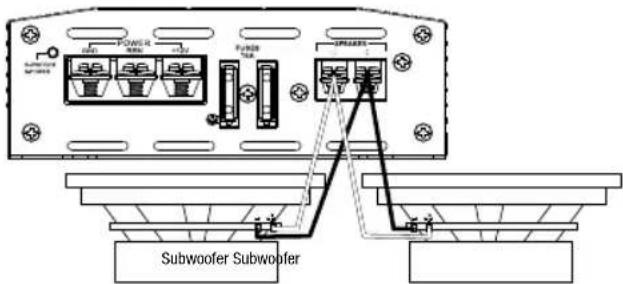

Stage A3001

• De Stage A3001 beschicht over een positieve (+) en negatieve (-) aansluiting.

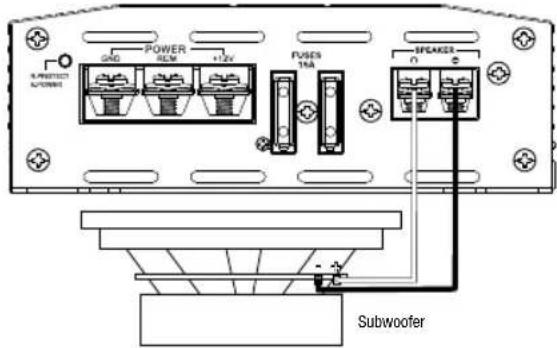

O om een subwoofer van stroom te voorzij, sluit u de positieve (+) draad van de subwoofer aan op de positieve (+) aansluiting en de negatieve (-) draad van de subwoofer op de negatieve (-) aansluiting.

0 Als u twee subwoofoers parallel wit voeden, sluit u de positieve (+) en negatieve (-) draden van de sub aan op de positieve en negatieve aansluitingen van de andere sub. Sluit verrolgens de positieve (+) draad van de subwoofer aan op de positieve (+) aansluiting en de negatieve (-) draad van de subwooferaar de negatieve (-) aansluiting.

OPMERKING: Minimale vereiste luidsprekerimpedantie voor stereo full-range en werkig van de subwoofer is 2 ohm. Minimale luidsprekerimpedantie voor bridge verbindingen is 4 ohm.

Lijnniveau in- en uitgangen (RCA):

Als uw brontoestel voorversterkeruitgangen heeft, maakt u verbinding met de L en R (A6002 en A3001), of CH1, CH2, CH3, en CH4 (A6004 en A9004) ingangen met RCA-patchkabels.

Als uw autoradio geen lijnniveau-uitgangen heeft:

Sluit de witte, witte/zwarte, grije en zwarte/zwarte draden van de meegeleverde high-level input kabelbomen aan op de uitgang- en/of hinterluidspreker-uitgangdraden van de autoradio (splice crimps nicht inbegrenpen), en de zwarte draad op de chassisgrond van het voertuig. Sluit verwolgens de high-level kabelboom aan op de high-level ingang van de Stage versterker.

Belangrijk: Sommige in de fabrik geinstalleerde versterkers van het audiosysteme bevatten elektronische filters, die hooveelheid bas die naar de Kleinere luidspekers van het systeem worden gestuurd beperken. Dit filter hath naderlige invoed op de prestaties van de Stage versterker. Voor de beste basprestaties van de Stage versterker, de high-level kabolboom aansluiten op de luidspekeruitgangen van het fabriekssysteme die zijn aangselenot op de groorte luidspekers van het systeem (deze ijnt ontwerpen om de meeste bas te reproducreren).

- Ingangsgevoellgheid (GAIN):

Ingangrivnaeagraelaers. Gebruik deze regelaars om de ingangsgevoelighend van de versterker aan te passen aan het uitgangsneiveau aan uw brontoestel. Zie Invoerniveaux instellen in Hoofdtluk 3 voor een aanbeveilen aanpassingsprocedure.

Gebrukt om de crossoverfilters voor uw systeme te kiezen (het Stage A3001 filter is low-pass).

• LPF: Low pass. Kies deze installing als u subwoofer(s) aansluit of een laagdoortaatfliter voor afzonderijekte mid-bass-luidspeakers wil gelebruiken.
• FULL: Volliedig berei, Kies deze instelling als u luidsprekers mel een volledig berei aansluiten en geen subwoofer in uw systeme gebrukt.
  HPF: High pass. Kies deze instalting om te voorkommen dat lage tonen de midrange- of full-range-luidspeakers bereiken wanner u een subwoofer in uw systeme gebrukt. (Zie de crossover-instellen in Hoofdstuk 3.)

Crossover-filter frequenieregelaars (FREQ):

Draai de knoopen aan links om het crossover-punt te verlagen enzem nochs om het te hooger. De installmenten van het crossover-punt is affhankelijk van de gebruiker.

HOOFDSTUK 3: BEDIENING

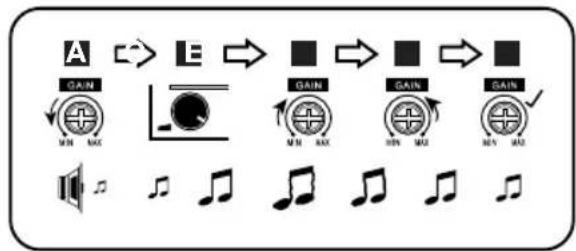

De invoemiveau instellen:

Om de ingangsgveeligheid (gain) van uw versterker aan te passen aan hetuitgangsiveau van uw bronunit, raden wij de volgende procedure aan:

A. Draai beide ingangsniveauregelaars gegen de klok inaar MIN (minimum).
B. Speel een dynamische muziekrack af op uw brontoestol. Draai de volumeregelaar van het brontoestel waar 3 / 4
C. Draai de bedieningsknop op het voorstte ingangsnavau met de klok mee richtingMAX, totat u venvorming in de muziek hoort (het geluid is Niet langer duidelijk).
D. Draai de ingansniveaugarelaar voor het voorsteneiveau langzaam legen de klok in totdat de muziek weer helder klinkt.
E. Uw voorste ingangsnaiveau is nu correct ingesteld. Herhaal dit proces met de achterkanalen.

De crossover instellen

De joiste instelling van crossover-filtreselectoren optimiseert de frequenieverdeling en zorgt voor een efficiente werkung van de luidspreker en optimaal geluid.

Stap 1: Gebruik de schuifregelaars om low-pass (LPF), FULL of high-pass (HPF) te selecteren.

LPF: Low pass. Kies deze installing als u een subwoofer(s) aansluit of een low-pass filter voor afzonderijke mid-bass-luidsprekers wilt gebruiken.
FULL: Volledig bereik. Kies davon installing als u full-range liquidsprekers aansluit en geen subwoofer in uw systeme gebrukt.
HPF: High pass. Kies deze instelling om te voorkomen dat lage tonen de midrange- of full-range-luidspeakers bereits wonneer u een subwoofer in uw systeem gebruikt.

Stap 2: Gebruik de crossover-filter freiorentieregelaars om de instellenen van de crossover-punten voor coaxiale luidspeakers en subwooferen aan te passen aan uw personlijke voorkeur. Draai de knappen aan links om het crossover-punt te verlagen enaar rechts om het te verhogen. Exacte crossover-instellingen voor coaxiale luidspeakers en subwooferen hangen af van uw personlijke voorkeur.

OPMERKING: crossover-punt is nicht van toepassing in de FULL modus.

Selecteren van de fase van de subwoofer Met de Stage A3001, kunt u een fase-uitgang van de subwoofer kiezen van 0^o of 180^o . Om de fase van de sub to controlen, muziek met veel bas afspolen en luister terwij een andere personoed knop langzaam heen en weer draaiitussen 0 en 180 gradeen. De juiste instelling geeft u de meeste bas. Als u geen echt verschil waarneert, laat u de knop op 0 staan.

Bass EQ-niveau en frequente:

U kunt de basuivoor van uw systeem verhogen met de Bass EQ-functie tot +12dB Draai de LEVEL-regelaars maar rechts om de basuivoor te verhogen.

Met de Stage A3001 sunt u ook de middenfrequentie van de baswersterking kiezen - de frequenie die het meeste boost-effect ontvangt. Draai de FREQ-regelaar maar rechts om de middenfrequentie aan te passen. De frequenie om die u kiest, hangt af van uw luistervoorkeuren.

HOOFDSTUK 4: PROBLEEMOPLOSSEN

PROBLEM: Geen audio en VOEDINGSINDICATOR is uit. OORZAAK en OPLOSSING: Geen spanning op BATT+ en/of REM-aansluitingen, ol slechte of geen aardverbinding. Controleer de spanningen op de aansluitingen van de versterker met VOM.

PROBLEM: Geen audio en de PROTECT-INDICATOR knippert elke 4 seconden. OORZAAK en OPLOSSING: Gelijsk spanning op versteerkutgang. Versterker hebft wellicht onderhoud nodig; zij biegevoedige garantiekaart voor service-informatie.

PROBLEM: Geen audio en PROTECT-INDICATOR is aan. OORZAAK en OPLOSSING: Versterker is oververhit. Zorg ervoor dat versterkerkoeling net geblockkeerd is op de montageplaks. Controller of de impedantie van het luidsporekersystem binnen de gespecifieerde limieten vait. Of er kan een spanning vaneer dan 16 V (of minder dan 8,5 V) op de BATT+ verbinding zij. Controller het laadssystem van het voertuig.

PROBLEM: Geen audio en PROTECT- en POWER-INDICATORS knipperen, OORZAAK en OPLOSSING: Spanning minder dan 9V op BATT+ verbinding. Controller het laadsystem van het voortfuig.

PROBLEM: Vervormde audio. OORZAAK ON OPLOSSING: Gain (versterking) is nicht good ingesteld. Controleer het INGANGNIVEAU instelling, Controleer luidsprekerkabels op kortsluting of aarde. Versterker of broneenheid is mogelijk defect.

PROBLEM: Vervormd geluid en PROTECT-INDICATOR knippert, OORZAAK en OPLOSSING; Kortsluiting in luidspreker de draad. Verwijder de luidsprekerdraden een voor een om een kortgesloten luidspreker of draad te vinden en te repareren.

PROBLEM: Muziek mist dynamiek of 'punch'. OORZAAK en OPLOSSING: Luidspeakers zich Niet goed aangesloten. Controleer de polariteit van de aansluitingen.

PROBLEM: Versterkerzekering bijt doortlaan. OORZAAK en OPLOSSING: De bedrading is verkeerd aangesloten of er is kortsluiting, Controller de voorzorgsmaatregelen en procedures van de installment in de handeiding. Controller de bedravingsaansluitingen.

PROBLEM: Motorgeluid - janken of kikkken -- in het systeme warneer de motoren aan staat.

OORZAAK en OPOSSING: Versterker neemt dynamoruis op. Verlaag de gain (versterking). Verplaats audiokabels uit de buurt van voedingskabels. Installeer een ruistfilter voor dynamo op de voedingskabelussen accu en dynamo. Controleer de aardiaansluitingen op de versterker, want een losse of onjuiste aarde is een van de hoofoordzaken van externe ruis in uw audiosystem.

HOOFDSTUK 5: SPECIFICATIONS

Model	RMS- vermogen @ 4 o h m s	RMS- vermogen @ 2 o h m s	RMS bridged vermogen @ 4 o h m s	Totaal piekvermögen	Frequentierresponds	Maximaal hoog ingangssignaalniveau	Hoge maximale ingangsge voeligheid	Maximale lijningangssig naalniveau
Stage A6002 60W	70W	140W	280W	20Hz - 20kHz @ -1 dB	12V	0.5V	5V
Stage A6004	60W	70W	140W	560W	20Hz - 20kHz @ -1 dB	12V	0.5V	5V
Stage A9004	90W	110W	220W	880W	20Hz - 20kHz @ -1 dB	12V	0.5V	5V
Stage A3001	N/A	300W	N/A	600W	10Hz - 320Hz @ -3 dB	12V	0.5V	5V
Model	Maximale gevoeligkeit van het lijningangssignaal	Lijn-in signala-lruisverhouding (referente waar 1 watt)	THD + N bij nominaal vermogen (20Hz - 20kHz)	Zek-eringswaarde	Afmetingen (H x B x D)	Gewicht Werkspanning	Ruststroo mafname
Stage A6002	0.2V	>75dB	<1%	20A	95 x 230 x 190 (mm)	1.16 kg	9 - 16 V	<1.0A
Stage A6004	0.2V	>75dB	<1%	2 x 1.5 A	95 x 260 x 190 (mm)	1.381 kg	9 - 16 V	<1.2A
Stage A9004	0.2V	>75dB	<1%	2 x 2.0 A	95 x 325 x 190 (mm)	1.806 kg	9 - 16 V	<1.5A
Stage A3001	0.2V	>75dB	<1%	2 x 1.5 A	95 x 313 x 190 (mm)	1.609 kg	9 - 16 V	<1.5A

JBL is een handelsmerk van Harman International Industries, Incorporated, geregisteerd in de Verenigde Staten en/of andere landen. Opties, specifieats en vormgeving kunnenworden gewizig zonder voorafgaande kennisgeving.
