Producttype	2-kanaals versterker voor autoradio
Merk	JBL
Model	GX-A602
Aantal kanalen	2
Maximaal vermogen	600 W
RMS-vermogen per kanaal (4 Ω)	60 W
RMS-vermogen per kanaal (2 Ω)	90 W
Belastingsimpedantie	2 - 8 Ω
Frequentierespons	20 Hz - 20 kHz
Signaal-ruisverhouding	> 100 dB
Totale harmonische vervorming	< 0.1 %
Voeding	12 V (voertuig)
Afmetingen (L x B x H)	275 x 185 x 52 mm
Gewicht	1.8 kg
Belangrijkste functies	Audioversterking, hoogdoorlaat-/laagdoorlaatfilters, hoog-niveau-ingangen
Onderhoud en reiniging	Afvegen met een droge, zachte doek. Gebruik geen chemicaliën.
Veiligheid	Alleen gebruiken met een 12 V-systeem. Niet blootstellen aan vocht.
Onderdelen en repareerbaarheid	Neem voor reparatie contact op met een erkend JBL-servicecentrum.
Algemene informatie	Fabrieksgarantie: 2 jaar. Gemaakt in China.

Veelgestelde vragen - GX-A602 JBL

Hoe installeer ik de JBL GX-A602 versterker in mijn auto?

Voor de installatie moet u de voeding (12V), aarde, ingangssignaal en luidsprekers aansluiten. Het wordt aanbevolen het bedradingsschema in de handleiding te volgen en kabels met de juiste doorsnede te gebruiken (minimaal 8 AWG voor de voeding).

Wat is het werkelijke vermogen van de versterker?

De GX-A602 levert 60 W RMS per kanaal bij 4 ohm en 90 W RMS bij 2 ohm. Het aangegeven maximale vermogen van 600 W is piekvermogen.

Kan ik luidsprekers van 8 ohm aansluiten?

Ja, de versterker ondersteunt impedanties van 2 tot 8 ohm. Een belasting van 8 ohm geeft een lager vermogen (ongeveer 30 W RMS).

Hoe stel ik de hoogdoorlaat- en laagdoorlaatfilters in?

Gebruik de schakelaars en potentiometers op de versterker om het filtertype (HPF/LPF/Full) en de kantelfrequentie (van 50 tot 500 Hz) te kiezen. Pas aan op uw luidsprekers.

Mijn versterker gaat niet aan. Wat moet ik doen?

Controleer de voedingsaansluiting (12V en aarde), de externe zekering (30A aanbevolen) en het afstandsbedieningssignaal (REM). Zorg ervoor dat de REM-draad is aangesloten op de antenne-uitgang of een 12V-signaal van de autoradio.

Kan ik deze versterker gebruiken met een 24V-accu?

Nee, de versterker is alleen ontworpen voor 12V. Een hogere spanning beschadigt het apparaat.

Hoe maak ik de versterker schoon?

Koppel de voeding los en veeg de behuizing af met een droge, pluisvrije doek. Gebruik geen oplosmiddelen of water.

Het geluid is vervormd. Wat moet ik controleren?

Zorg ervoor dat de versterking correct is ingesteld (niet te hoog), dat de luidsprekers niet beschadigd zijn en dat de totale impedantie binnen het toegestane bereik ligt (2-8 ohm).

Is deze versterker compatibel met een luidsprekeruitgang van een autoradio?

Ja, de GX-A602 heeft hoog-niveau-ingangen (schroefaansluiting) die rechtstreeks het signaal van de luidsprekeruitgangen van de autoradio accepteren.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de klantenservice van JBL of een erkende dealer. Zekeringen zijn verkrijgbaar bij auto-elektronica winkels.

GEBRUIKSAANWIJZING GX-A602 JBL

Dank u voor de aankoop van een JBL ^

aankoopbon bewaren en uw versterker online registeren bij www.jbl.com.

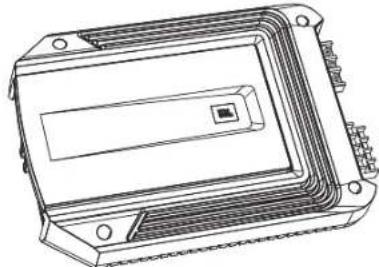

MEEGELEVERDE ITEMS

die voor uw bepaalde model nodig kunnen zijn. Als u niet over de nodige gereedschappen of ervaring beschikt, niet proberen het apparaat zelf te

VOORZORGSMAATREGELEN EN SUGGESTIES BIJ HET INSTALLEREN

BELANGRIJK: De min-kabel (-) van de autoaccu loskoppelen voordat u tot installatie overgaat.

brandstofleidingen of kabelbundels kunnen beschadigen, en dat de bekabeling de veilige werking van het voertuig niet kan belemmeren.

1. Kies een geschikte locatie zoals hierboven beschreven.
2. Gebruik de versterker als een sjabloon om de plaats van de bevestigingsgaten op het montageoppervlak te markeren.
3. Boor gaten in het montagevlak.

VOEDING- EN AARDE-AANSLUITINGEN

BELANGRIJK: De min-kabel (-) van de autoaccu loskoppelen voordat u tot installatie overgaat.

De GX-series versterkers zijn in staat om een hoog vermogen te leveren en vereisen een krachtige en betrouwbare aansluiting op het elektrische systeem van het voertuig om optimale prestaties te verzekeren. De onderstaande instructies nauwgezet opvolgen.

gebruiken en maakt de aansluiting van dikke bekabeling mogelijk.

in de connector en zet de schroef vast zoals getoond in de onderstaande afbeeldingen.

van kabels kan kortsluiting veroorzaken en de ontvanger beschadigen.

AARDE (GND)-AANSLUITING

2}

van de GND-aansluiting van de versterker rechtstreeks aan op een stevig punt op het chassis van het voertuig.

van het metalen oppervlak op het chassis om goed contact te verzekeren. Gebruik een stervormige revet om de draadaansluiting vast te zetten.

VOEDINGSAANSLUITING (12 V)

2

van de accu.

De zekering nog niet in de houder plaatsen.

1. De kabel aanleggen naar de versterker en de

doorvoerbuisjes gebruikt wanneer bekabeling door een firewall of andere plaatwerk loopt.

van de positieve kabel tegen mogelijke schade kan brandgevaar in het voertuig veroorzaken.

aansluiten van deze kabel, plaats u de juiste zekering in de zekeringhouder die u bij de

LUIDSPREKER- EN INGANGAANSLUITINGEN

versterker op de (-) aansluiting van de luidspreker.

contact van kabels kan kortsluiting veroorzaken en de ontvanger beschadigen.

GX-A604 LUIDSPREKERAANSLUITINGEN: 4-KANAALS FUNCTIE

Minimum luidsprekerimpedantie: 2 ohm (elk)

GX-A604 INGANGAANSLUITINGEN: 4-KANAALS FUNCTIE

GX-A604 LUIDSPREKERAANSLUITINGEN: 3-KANAALS FUNCTIE

Minimum luidsprekerimpedantie: 2 ohm elk (linker & rechter luidsprekers); 4 ohm (subwoofer)

aansluiten om de vereiste 4-ohm minimale impedantie voor de subwoofer kanaal te behouden.

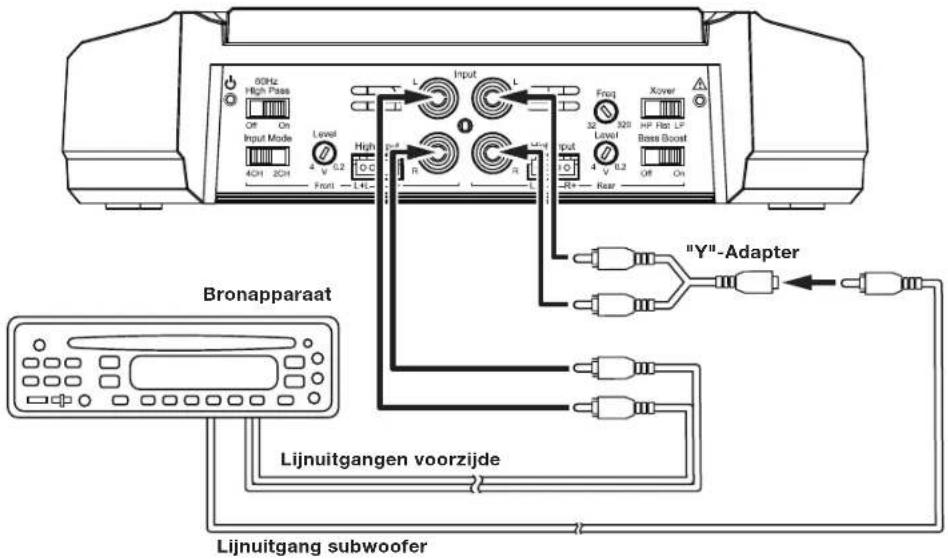

GX-A604 INGANGAANSLUITINGEN: 3-KANAALS FUNCTIE

aan te sluiten.

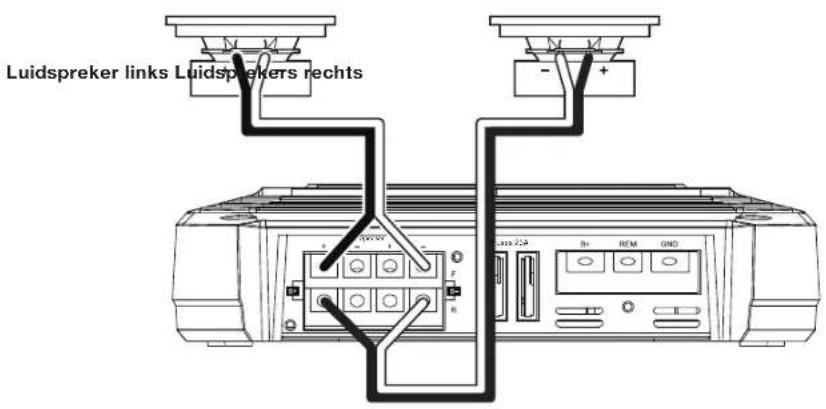

GX-A604 LUIDSPREKERAANSLUITINGEN: 2-KANAALS FUNCTIE

Minimum luidsprekerimpedantie: 4 ohm (elk)

Sluit de linker en rechter luidsprekers aan zoals getoond in de onderstaande afbeelding.

GX-A604 INGANGAANSLUITINGEN: 2-KANAALS FUNCTIE

De lijnuitgangen van het bronapparaat of processor aansluiten zoals aangegeven in de onderstaande afbeelding. Gebruik alleen de voorste linker en

DE LUIDSPREKERNIVEAU-INGANGEN GEBRUIKEN

Als uw bronapparaat niet over lijnniveau-uitgangaansluitingen beschikt, kunt u de meegeleverde luidsprekerniveau-invoer kabelbundel gebruiken om de versterker aan te sluiten om de luidsprekeruitgangen van het bronapparaat. De alle GX-series versterkermodelien gebruiken de volgende bekabelingsconfiguratie.

lijnniveau-aansluitingen.

GX-A604 LUIDSPREKERAANSLUITINGEN; 2-KANAALSFUNCTIE

Minimum luidsprekerimpedantie: 2 ohm (elk)

GX-A602 INGANGAANSLUITINGEN: 2-KANAALS FUNCTIE

De lijnuitgangen van het bronapparaat of processor aansluiten zoals aangegeven in de onderstaande afbeelding.

GX-A602 LUIDSPREKERAANSLUITINGEN: DOORVERBINDING

Minimum luidsprekerimpedantie: 4 ohm

impedantie voor bridged operation te behouden.

GX-A602 INGANGAANSLUITINGEN: DOORVERBINDING

doorverbinding.

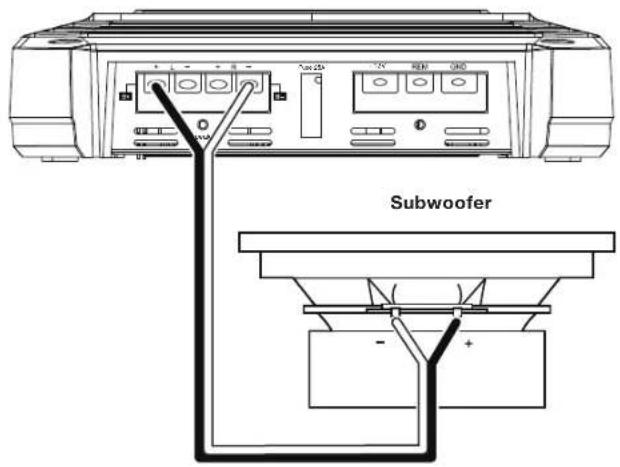

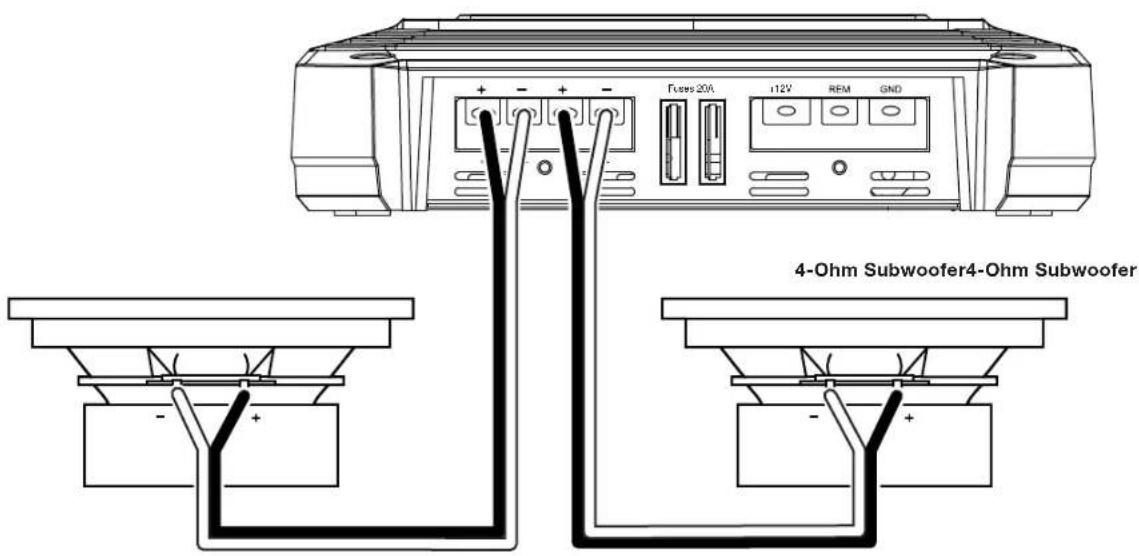

GX-A3001 LUIDSPREKERAANSLUITINGEN

Minimale luidsprekerimpedantie: 2 ohm (een subwoofer); 4 ohm (2 subwoofer)

Impedantie te komen.

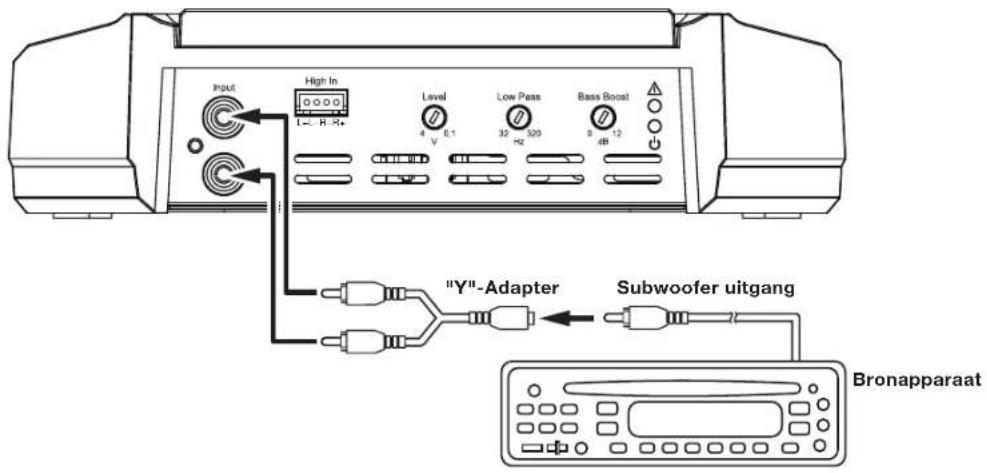

GX-A3001 INGANGAANSLUITINGEN

de versterker, zoals aangegeven in onderstaande afbeelding. Als uw bronapparaat niet over een speciale subwoofer-uitgang beschikt, kunt u de achterste links/rechts uitgangen aansluiten op de linker en rechter ingangen van de versterker.

BEDIENINGSELEMENTEN, INGANGAANSLUITINGEN EN INDICATOREN

energie die naar de luidsprekers wordt gestuurd. Dit vermindert vervorming en voorkomt beschadiging van de luidsprekers. Uitzondering: Als u

laagfrequente energie die naar de luidsprekers wordt gestuurd. Dit vermindert vervorming en voorkomt beschadiging van de luidsprekers.

achterzijde de frequentie waarbij de lage frequenties die naar de luidspreker worden gestuurd het volume wordt verminderd.

regelaar achterzijde ingesteld worden op basis van de grootte van de luidsprekers die zijn aangesloten op de versterkerkanalen - hoe kleiner de luidsprekers, hoe hoger de regelaar moet worden ingesteld om de luidsprekers tegen schade te beschermen. Luister na de eerste instelling van de crossover-frequentie naar muziek met een sterke bas

waarmee u bekend bent. Als de luidsprekers vervormd of overspannen klinken, de crossover-frequentieregelaar op een hoger niveau instellen om vervorming/overdruk te elimineren. De afbeelding rechts toont het aanbevolen bereik van de crossover filterfrequentie voor uw luidsprekerafmetingen.

GX-A604: 3-KANAALS FUNCTIE

Dit beperkt de hoeveelheid laagfrequente energie die naar de luidsprekers wordt gestuurd. Dit vermindert vervorming en voorkomt beschadiging van de luidsprekers.

Crossover-filterschakelaar achterzijde Bij het aansluiten van een subwoofer of woofer voor de achterste

hoeveelheid hoogfrequentie energie die naar de woofers of subwoofer wordt gestuurd, waardoor de helderheid van vocals en andere midrange-geluiden verbetert.

zich voordoen tussen de subwoofer en de andere sprekers lijken weg te vallen. De afbeelding rechts toont het aanbevolen frequentiebereik van de

GX-A604: 2-KANAALS FUNCTIE

laagfrequentie energie die naar de luidsprekers wordt gestuurd. Dit vermindert vervorming en voorkomt beschadiging van de luidsprekers.

laagfrequentie energie die naar de luidsprekers wordt gestuurd. Dit vermindert vervorming en voorkomt beschadiging van de luidsprekers.

aankunnen en u geen subwoofer in het systeem gebruikt, zet de

range).

achterzijde de frequentie waarbij de lage frequenties die naar de luidspreker worden gestuurd het volume wordt verminderd.

regelaar achterzijde ingesteld worden op basis van de grootte van

de luidsprekers die zijn aangesloten op de versterkerkanalen - hoe kleiner de luidsprekers, hoe hoger de regelaar moet worden ingesteld om de luidsprekers tegen schade te beschermen. Luister na de eerste instelling van de crossover-frequentie naar muziek met een sterke bas waarmee u bekend bent. Als de luidsprekers vervormd of overspannen klinken, de crossover-frequentieregelaar op een hoger niveau instellen om vervorming/ overdruk te elimineren. De afbeelding rechts toont het aanbevolen bereik van de crossover filterfrequentie voor uw luidsprekerafmetingen.

zetten. Dit beperkt de hoeveelheid van laagfrequente energie dat naar de luidsprekers wordt gestuurd en vermindert vervorming en voorkomt beschadiging van de luidsprekers.

beperkt de hoeveelheid hoogfrequente energie die naar de woofers/subwoofers wordt gestuurd, waardoor de helderheid van vocals en andere midrange-geluiden verbetert.

GX-A602: BRIDGED OPERATION (DOORVERBINDEN)

GX-A3001

instelling die u gebruikt voor de andere luidsprekers in het systeem. Nadat u enige naar muziek op het systeem hebt geluisterd,

HET INGANGSNIVEAU INSTELLEN

1. Draai alle niveau-regelaars op alle versterkers geheel linksom.
2. Speel dynamische muziek via uw bronapparaat en zet het volume op de 3/4 stand.
3. Draai de niveauregelaar op de kanaalversterker voorzijde met de klok mee totdat de muziek vervormd begint te klinken.
4. Draai de niveauregelaar langzaam linksom totdat de muziek niet meer vervormd klinkt.

andere niveauregelaars van de versterker.

DE BASVERSTERKER INSTELLEN

GX-A604: Als u gebruik maakt van de achterste kanalen van de versterker om de subwoofer te voeden, kan de basversterker-schakelaar 12 voorkeur instellen, maar als het gebruik ervan hoorbare vervorming of verzwakking van uw subwoofer veroorzaakt, raden wij u aan deze op de Gebruik van de basversterker-schakelaar met full-range luidsprekers kan de luidsprokers beschadigen.

gebruiken als u de versterker gebruikt om een subwoofer te voeden. Gebruik van de basversterker-schakelaar met full-range luidsprekers kan de luidsprekers beschadigen.

voorzichtig dat u de regelaar niet te hoog zet waardoor hoorbare vervorming of verzwakking van uw subwoofer kan optreden.

De bescherming-LED van de versterker moeten tijdens normaal gebruik uit blijven. Als er geen geluid uit de versterker komt en de bescherming-LED rood oplicht, zieProblemen oplossen op pagina 24.

PROBLEMEN OPLOSSEN

Als uw versterker niet werkt zoals het zou moeten, controleer of het probleem in dit hoofdstuk wordt besproken voordat u contact opneemt met de leverancier of klantenservice van JBL.

PROBLEEM OORZAKEN EN OPLOSSINGEN

deze door een identieke zekering.

voedingsaansluiting.

Geen geluid (de versterker's voeding-LED is oranje)

gedraaid.

Geen geluid (de versterker's beschermings-LED is rood)

levert. Als de voedingsspanning buiten dit bereik is, dit corrigeren voordat u de versterker gebruikt.

• Als de versterker kan worden ingeschakeld (als de voedings-LED oranje is), dan is er kortsluiting in een of meerdere luidsprekerkabels. Elimineer de kortsluiting voordat u de luidsprekers opnieuw op de versterker aansluit.
• Als de versterker niet kan worden ingeschakeld (de beschermings-LED blijft rood en de voedings-LED is uit), contact opnemen met uw geautoriseerde JBL-dealer voor hulp.

PROBLEEM OORZAKEN EN OPLOSSINGEN

Er komt geluid uit slechts een deel van de luidsprekers die zijn aangesloten op de versterker	voertuig in het midden (gebalanceerd) staan.
	luidsprekeraansluitingen op de versterker
volumeregelaar van het audiosysteem van het voertuig op maximaal staat	Ingangsniveau instellen op pagina 22 voor informatie over de niveauregelaars.
	van de auto.
	helemaal naar beneden draaien, en dan geleidelijk verhogen totdat de vervorming terugkeert. De basversterker iets verlagen om de vervorming te elimineren en deze instelling laten staan.
	van de auto.

SPECIFICATIES

GX-A604 GX-A602 GX-A3001

2 ohm)

Bridged uitgangsvermogen

GX-A604/GX-A602/GX-A3001
