GX-A602 - 수신기 JBL - 무료 사용 설명서

제품 유형	자동차 오디오용 2채널 앰프
브랜드	JBL
모델	GX-A602
채널 수	2
최대 출력	600W
채널당 RMS 출력(4Ω)	60W
채널당 RMS 출력(2Ω)	90W
부하 임피던스	2~8Ω
주파수 응답	20Hz~20kHz
신호 대 잡음비	>100dB
총 고조파 왜곡	<0.1%
전원	12V(차량)
크기(가로 x 세로 x 높이)	275x185x52mm
무게	1.8kg
주요 기능	오디오 증폭, 하이패스/로우패스 필터, 하이 레벨 입력
관리 및 청소	마른 부드러운 천으로 닦으십시오. 화학 제품을 사용하지 마십시오.
안전	12V 시스템에서만 사용하십시오. 습기에 노출시키지 마십시오.
예비 부품 및 수리 가능성	수리가 필요한 경우 JBL 공인 서비스 센터에 문의하십시오.
일반 정보	제조업체 보증: 2년. 중국 제조.

자주 묻는 질문 - GX-A602 JBL

JBL GX-A602 앰프를 내 차에 어떻게 설치하나요?

설치를 위해서는 전원(12V), 접지, 입력 신호 및 스피커를 연결해야 합니다. 설명서에 제공된 배선도를 따르고 적절한 굵기의 케이블(전원용 최소 8AWG)을 사용하는 것이 좋습니다.

앰프의 실제 출력은 얼마인가요?

GX-A602는 4Ω에서 채널당 60W RMS, 2Ω에서 90W RMS를 제공합니다. 표시된 최대 출력 600W는 피크 출력입니다.

8Ω 스피커를 연결할 수 있나요?

네, 앰프는 2~8Ω 임피던스를 지원합니다. 8Ω 부하에서는 출력이 더 낮아집니다(약 30W RMS).

하이패스 및 로우패스 필터를 어떻게 조정하나요?

앰프의 스위치와 가변 저항을 사용하여 필터 유형(HPF/LPF/Full)과 차단 주파수(50~500Hz)를 선택하십시오. 스피커에 맞게 조정하십시오.

앰프가 켜지지 않습니다. 어떻게 해야 하나요?

전원 연결(12V 단자 및 접지), 외부 퓨즈(권장 30A) 및 리모트 신호(REM)를 확인하십시오. REM 와이어가 안테나 출력 또는 카오디오의 12V 신호에 연결되어 있는지 확인하십시오.

이 앰프를 24V 배터리로 사용할 수 있나요?

아니요, 앰프는 12V 전압 전용으로 설계되었습니다. 더 높은 전압은 장치를 손상시킵니다.

앰프를 어떻게 청소하나요?

전원을 분리하고 마른 보푸라기 없는 천으로 케이스를 닦으십시오. 용제나 물을 사용하지 마십시오.

소리가 왜곡됩니다. 무엇을 확인해야 하나요?

게인이 올바르게 설정되었는지(너무 높지 않은지), 스피커가 손상되지 않았는지, 전체 임피던스가 허용 범위(2~8Ω) 내에 있는지 확인하십시오.

이 앰프는 카오디오의 스피커 출력과 호환되나요?

네, GX-A602에는 하이 레벨 입력(나사 커넥터)이 있어 카오디오의 스피커 출력 신호를 직접 수용합니다.

예비 부품은 어디서 찾을 수 있나요?

JBL 고객 서비스 또는 공인 대리점에 문의하십시오. 퓨즈는 자동차 전자제품 매장에서 구입 가능합니다.

사용 설명서 GX-A602 JBL

JBL® GX 시리즈 엠프를 구매해 주셔서 감사합니다. 보증 서비스가 필요하실 때 저희가 잘 처리할 수 있도록 원래 구매 영수증을 잘 보관하시고 www.jbl.com에서 온라인으로 엠프를 등록해 주십시오.

구성품 항목

스피커 레벨 입력 하니스 (GX-A602, GX-A3001 x 1) (GX-A604 x 2)

위치 및 설치

이 설명서는 GX 시리즈 엠프 설치 방법에 대해 일반적으로 설명하지만, 사용자의 특정 차량에 필요한 구체적인 설치 방법은 나타내지 않습니다, 필요한 공구나 경험이 없다면 직접 설치하지 마시고 공식 JBL 카오디오 대리점에 전문가의 설치를 요청하십시오.

설치 경고 및 팀

중요: 설치하기 전에 차량의 배터리 음극(-) 단자의 연결을 분리하십시오.

안전한 작동을 방해하지 않는지 확인합니다.

원래 퓨즈와 같은 종류의 정격 전류를 사용해야 합니다.

高

설치 위치

앱프의 냉각을 유지하려면 공기 순환이 필요합니다. 앱프가 저절로 냉각될 만큼 공기가 충분히 통하는 곳을 선택하십시오.

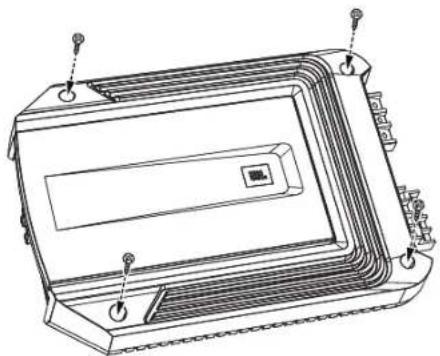

앤프 장착

주: 앱프를 차량에 완전히 장착하기 전에 앱프에 모두 연결하는 것이 더 편리할 수 있습니다.

1.위의 설명에 따라 적합한 위치를 선택합니다.
2. 앱프를 템플릿으로 사용하여 장착 구멍의 위치를 장착 표면에 표시합니다.
3.장착 표면에 예비 구밍을 둔습니다.

고정되었는지 확인하십시오.

전원 및 접지 연결

중요:설치하기 전에 차량의 배터리 음극(-) 단자의 연결을 분리하십시오.

GX 시리즈 앱프는 고출력 레벨을 전달할 수 있으며 최적의 성능을 얻으려면 차량의 전기 시스템에 튼튼하고 안정적으로 연결해야 합니다. 다음 지침을 유의하여 준수해 주십시오.

커넥터 사용

GX 시리즈 앤프는 전원 및 스피커 연결에 같은 유형의 나사 터미널을 사용합니다. 이 터미널 유형은 사용하기 쉬위 게이지가 큰 전선도 쉽게 연결할 수 있습니다.

키넥터를 사용하려면 아래 그림처럼 십자 스크루드라이버로 키넥터의 세트 나사를 느슨하게 툰 다음 나선을 삽입한 후 세트 나사를 조여 키넥터에 선을 고정합니다.

단자에서 차량 새시의 단단한 지점에 바로연결합니다.

차대 위치의 금속 표면에서 도장을 없입니다. 별 모양의 잠금 와셔를 사용해 전선의 연결을 고정합니다.

전원(12V)연결

2)을 배터리의

홀더를 설치합니다. 이때 홀더에는 퓨즈를 설치하지 않습니다.

3.해당 전선을 앱프 위치에 배치하여 앱프의

판금을 통해 전선을 배치할 때는 적합한 그로잇을 사용해야 합니다. 중요: 손상 가능성으로부터 양극 전선을 적절하게 보호하지 못하면 차량 화재로 이어질 수 있습니다.

4.해당 전선의 배치 및 연결을 완료한 후 배터리 근처에 설치한 올더에 적합한 퓨즈를

스피커 및 입력 연결

앱프가 손상될 수 있습니다.

GX-A604 스피커 연결: 4채널 작동

스피커 최소 임피던스: 2ohm(각각)

GX-A604 입력 연결: 4채널 작동

그림과 같이 소스 장치 또는 프로세서의 전면 및 후면 좌측과 우측 출력을 엠프의 입력에 연결합니다.

크로스오버 제어 설정을 참조하십시오.
라인 레벨 입력 대신 스피커 레벨 입력을 사용하러면 12페이지의 스피커 레벨 입력 사용을 참조하십시오.

GX-A604 스피커 연결: 3채널 작동

스피커 최소 임피던스: 각각 2ohm(좌측 및 우측 스피커), 4ohm(서브우퍼)

저음 부스트 설정을 참조하십시오.)주: 서브우퍼 채널에 필요한 최소 임피던스 4ohm을 유지하려면 2ohm 서브우퍼 2개를 직렬로 연결해야 합니다.

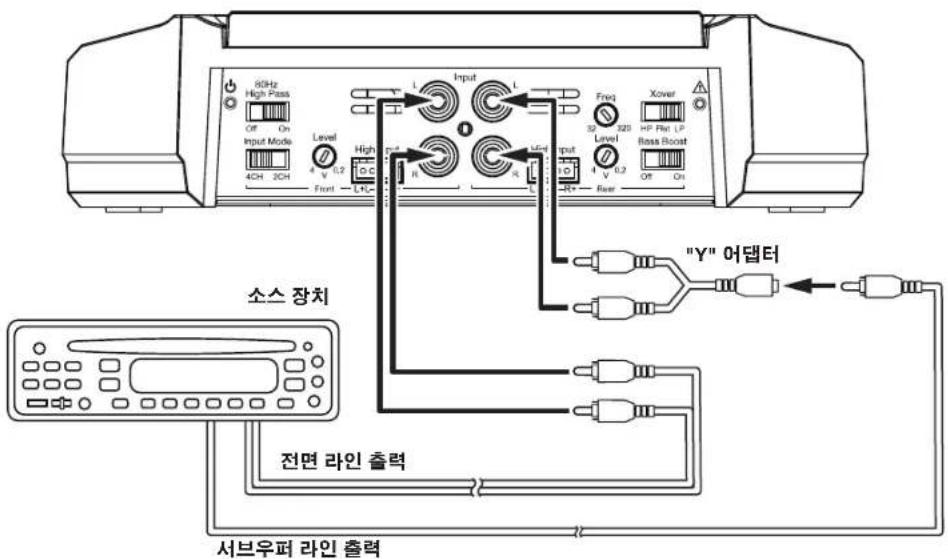

GX-A604 입력 연결: 3채널 작동

크로스오버 제어 설정을 참조하십시오.

라인 레벨 입력 대신 스피커 레벨 입력을 사용하려면 12페이지의 스피커 레벨 입력 사용을 참조하십시오.

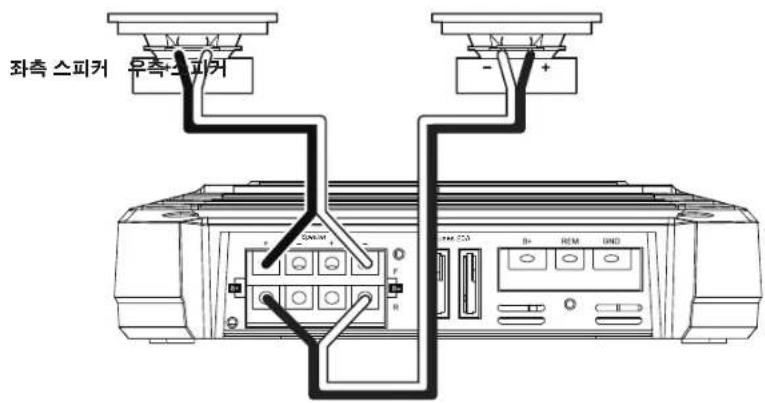

GX-A604 스피커 연결:2채널 작동

스피커 최소 임피던스: 4ohm(각각)

아래 그림처럼 좌측 및 우측 스피커를 연결합니다.

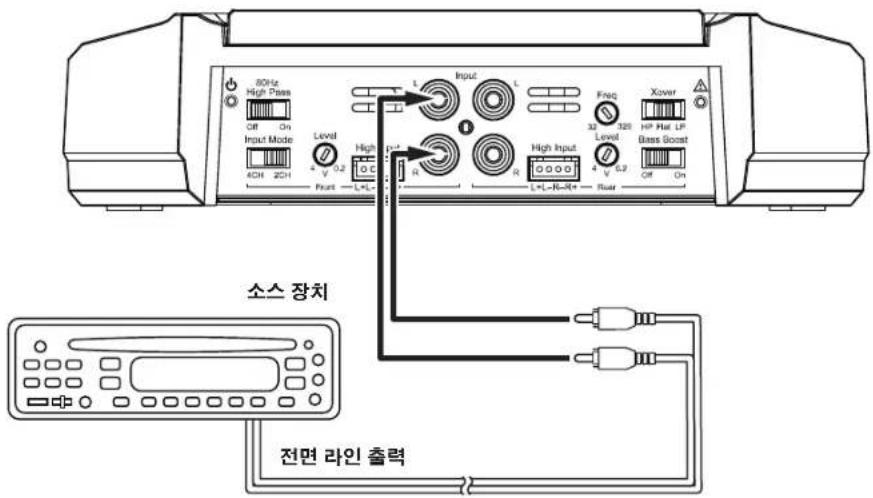

GX-A604 입력 연결:2채널 작동

설정되었는지 확인합니다.

크로스오버 제어 설정을 참조하십시오.
라인 레벨 입력 대신 스피커 레벨 입력을 사용하려면 12페이지의 스피커 레벨 입력 사용을 참조하십시오.

스피커 레벨 입력 사용

소스 장치에 라인 레벨 출력이 없을 경우 제공된 스피커 레벨 입력 하니스를 사용하여 앱프를 소스 장치의 스피커엠프 모델의 스피커 레벨 커넥터는 이 배선 구성을 따릅니다.

스피커 레벨 커넥터를 라인 레벨 커넥터로 대체하는 이전 색션의 지침을 따르십시오.

GX-A602 스피커 연결; 2채널 작동

스피커 최소 임피던스: 2ohm(각각)

GX-A602 입력 연결: 2채널 작동

소스 장치 또는 프로세서의 라인 출력을 아래 그림처럼 연결합니다.

크로스오버 제어 설정을 참조하십시오.

라인 레벨 입력 대신 스피커 레벨 입력을 사용하려면 12페이지의 스피커 레벨 입력 사용을 참조하십시오.

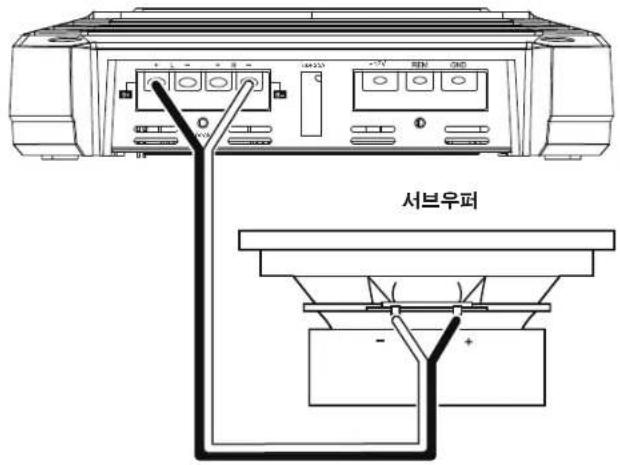

GX-A602 스피커 연결: 브리지 방식 작동

브리지 방식 작동은 서브우퍼의 단일 고출력 채널을 제공합니다.

스피커 최소 임피던스: 4ohm

연결해야 합니다.

GX-A602 입력 연결: 브리지 방식 작동

아래 그림처럼 소스 장치 또는 프로세서의 서브우퍼 라인 출력을 앱프의 좌측 입력에 연결합니다.

크로스오버 제어 설정을 참조하십시오.

라인 레벨 입력 대신 스피커 레벨 입력을 사용하려면 12페이지의 스피커 레벨 입력 사용을 참조하십시오.

GX-A3001 스피커 연결

스피커 최소 임피던스: 2ohm(단일 서브우퍼), 4ohm(서브우퍼 2개)

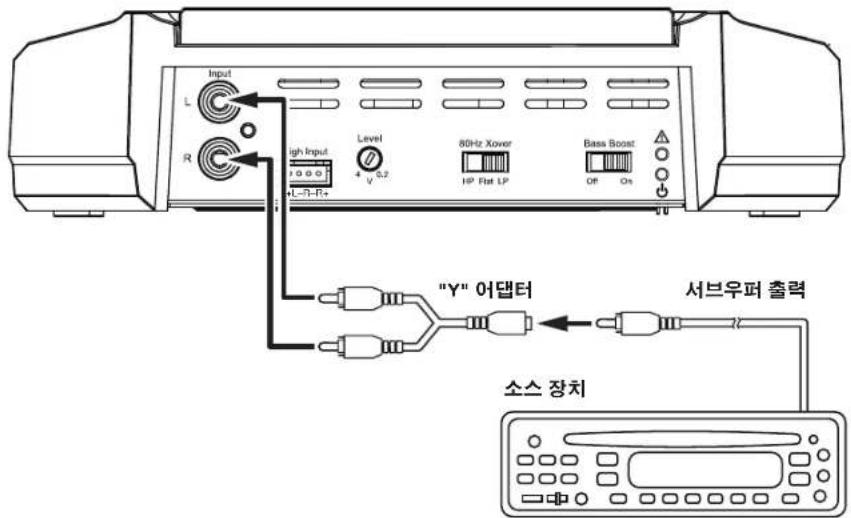

GX-A3001 입력 연결

서브우퍼 전용 출력이 없을 경우 후면 좌/우 출력을 앱프의 좌측 및 우측 입력에 연결할 수 있습니다.

크로스오버 제어 설정을 참조하십시오.

라인 레벨 입력 대신 스피커 레벨 입력을 사용하려면 12페이지의 스피커 레벨 입력 사용을 참조하십시오.

제어, 입력 연결 및 표시기

GX-A602

GX-A3001

크로스 오버 제어 설정

GX-A604: 4채널 작동

에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다. 예외 사항: 큰 저음을 처리할 수 있는 대형 폴 레인지 스피커 시스템의 서브우퍼를 사용하지 않을 경우

위치로 설정합니다.

에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다. 예외 사항: 큰 저음을 처리할 수 있는 대형 폴레인지 스피커 시스템의 서브우퍼를 사용하지 않을 경우

위치로 설정합니다.

있을 경우 후면 크로스오버 제어에서 스피커로 전송되는 저주파수가 볼듬에서 줄기 시작하는 주파수를 결정합니다.

앱프를 4채널 모드로 실행할 경우 앱프 채널에 연결된 스피커 크기에 따라 후면 크로스오버 제어를 설정해야 합니다. 스피커가 작을수록 제어를 설정하여 스피커가 손상되지 않도록 보호해야 합니다. 크로스오버 주파수를 치 음 설정한 후 익숙한 강도의 저음으로 음악을 들어 보십시오. 스피커 소리가 왜곡되었거나 든기 힘들 경우 크로스오버

주파수 제어를 더 높이 설정하여 왜곡/듣기 힘든 소리를 제거하십시오. 오른쪽 그림에 여러 가지 스피커 크기에 대해 권장하는 크로스오버 필터 주파수 범위가 나와 있습니다.

GX-A604: 3채널 작동

6" 및 5" 스피커

4" 이하 스피커

저음 통과 작동: 서브우퍼 및 우퍼

전송되는 저주파수 에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다.

후면 크로스오버 필터 스위치: 서브우퍼 또는 우퍼를 후면 채널에 연결할 경우 후면 크로스오버 필터 스위치를 통과) 위치로 설정합니다. 이렇게 하면 우퍼 또는 서브우퍼로 전송되는 고주파수 에너지양이 제한되어 보컬 및 기타 중간 범위 소리의 선명도가 향상됩니다.

설정보다 약간 낮은 주파수로 후면 크로스오버 제어를 설정합니다. 잠시 시스템의 음악을 들어본 다음 후면 크로스오버 제어 설정을 미세 조정하여 수 있습니다. 오른쪽 그림은 권장하는 후면 크로스오버 제어 주파수 범위를 나타냅니다.

GX-A604:2채널 작동

하면 스피커로 전송되는 저주파수

에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다. 예외 사항: 큰 저음을 처리할 수 있는 대형 풀 레인지 스피커 시스템의 서브우퍼를 사용하지 않을 경우

위치로 설정합니다.

에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다. 예외 사항: 큰 저음을 처리할 수 있는 대형 풀 레인지 스피커 시스템의 서브우퍼를 사용하지 않을 경우

위치로 설정합니다.

있을 경우 후면 크로스오버 제어에서 스피커로 전송되는 저주파수가 볼륨에서 줄기 시작하는 주파수를 결정합니다.

앤프를 4채널 모드로 실행할 경우 앤프 체널에 연결된 스피커 크기에 따라 후면 크로스오버 제어를 설정해야 합니다. 스피커가 작을수록 제어를 설정하여 스피커가 손상되지 않도록 보호해야 합니다.

크로스오버 주파수를 처음 설정한 후 익숙한 강도의 저음으로 음악을 들어 보십시오. 스피커 소리가 왜곡되었거나 듣기 힘들 경우 크로스오버

주파수 제어를 더 높이 설정하여 왜곡/듣기 힘든 소리를 제거하십시오. 오른쪽 그림에 여러 가지 스피커 크기에 대해 권장하는 크로스오버 필터 주파수 범위가 나와 있습니다.

6" 및 5" 스피커

4" 이하 스피커

GX-A602: 2채널 작동

크로스오버 필터 스위치:

전송되는 저주파수 에너지양이 제한되어 왜곡 현상이 현저하게 줄어들어 스피커 손상을 예방할 수 있습니다.

시스템의 서브우퍼를 사용하지 않을 경우

전송되는 고주파수 에너지양이 제한되어 보컬 및 기타 중간 범위 소리의 선명도가 향상됩니다.

GX-A602: 브리지 방식 작동

이렇게 하면 서브우퍼로 전송되는 고주파수 에너지양이 제한됩니다.

GX-A3001

크로스오버 제어: 크로스오버 제어는 우퍼 또는 서브우퍼로 전송되는 고주파수 에너지양을 제한합니다. 서브우퍼에 사용하는 크로스오버 제어 설정은 시스템의 서브우퍼 종류 및 위치에 좌우됩니다. 먼저, 시스템의 다른 스피키에 사용하는 고음 통과 크로스오버 설정보다 약간 낮은 주파수로 크로스오버 제어를 설정합니다. 잠시 시스템의 음악을 들어본 다음 크로

피하면서 서브우퍼에서 시스템의 나머지 스피커로 부드럽게 전환할 수 있습니다. 오른쪽 그림은 권장하는 크로스오버 제어 주파수 범위를 나타냅니다.

서브우퍼 및 우퍼

입력 레벨 설정

1. 모든 앱프의 전체 레벨 제어를 시계 반대방향으로 완전히 돌립니다.
2. 소스 장치를 통해 역동적인 음악을 재생한 다음 볼륨을 최대 볼륨의 3/4으로 돌립니다.
3. 음악 소리가 왜곡되기 시작할 때까지 전면 채널 앱프의 레벨 제어를 천천히 시계 방향으로 돌립니다.
4. 음악 소리가 왜곡되지 않을 때까지 레벨 제어를 시계 반대 방향으로 천천히 돌립니다.

앱프 레벨 제어에 3\~4단계를 반복합니다.

저음 부스트 설정

있습니다. (스위치는 앱프의 후면 체널에만 영향을 줍니다.) 개인 취향에 따라 이 스위치를 설정하되, 스위치를 사용함으로써 왜곡 현상이 들리거나 사용하십시오. 풀 레인지 스피커에 저음 부스트 스위치를 사용하면 스피커가 손상될 수 있습니다.

있습니다. 개인

좋습니다. 주의: 엠프를 사용하여 서브우퍼에 전원을 공급하는 경우에만 저음 부스트를 사용하십시오. 폴레인지 스피커에 저음 부스트 스위치를 사용하면 스피커가 손상될 수 있습니다.

들리거나 서브우퍼의 보터밍이 생길 정도로 높게 설정하지 않도록 주의하십시오.

LED 전원 공급 및 보호

LED 전원 공급

LED 보호

엠프의 LED 보호는 정상 작동 시 계속 꺼져 있어야 합니다. 엔프에서 아무 소리도 나지 않고 보호 LED에 빨간색이 들어온 경우 24페이지의 문제 해결을 참조하십시오.

문제 해결

앱프가 생각한 대로 실행되지 않을 경우 대리점에 전화하거나 JBL 고객 서비스에 문의하기 전에 이 섹션에서 다른 문제가 있는지 확인하십시오.

문제 원인 및 해결책

	교체하십시오.
	전원 단자에 제대로 연결되었는지 확인합니다.
소리가 나지 않을 경우(앱프의 전원 LED가주황색임)	까지 돌아가 있는지 확인합니다.
소리가 나지 않을 경우(앱프의 보호 LED가빨간색임)	범위를 벗어날 경우 앱프를 사용하기 전에 상태를 수정하십시오.- 멤프가 켜졌고(전원 LED가 주황색) 한 개 이상의 스피커 전선이 합선된 경우. 스피커를 앱프에 다시 연결하기 전에 합선을 모두 수정 하십시오.- 멤프가 켜지지 않을 경우(보호 LED가 계속 빨간색이고 전원 LED는 꺼진 상태) 공식 JBL 대리점에 문의하여 도움을 요청하십시오.

문제 원인 및 해결책

소리가 앱프에 연결된 스피커 일부에서만 나올 경우	설정되어 있는지 확인합니다.
	확인합니다.
차량 오디오 시스템의 소스 장치 볼륨을 최대한 높여도 소리가 너무 작을 경우	22페이지의 입력 래벨을 참조하십시오.

이 차량 오디오 시스템의 소스 장치에서 나는 것인지 확인합니다.

다시 나타날 때까지 점차적으로 올립니다. 저음 부스트 제어 설정을 약간 넷추어 왜곡 현상을 없애고 그 설정을 유지합니다.

사양
GX-A604 GX-A602 GX-A3001

총 체널, 2ohm)	2ohm)
브리지 방식 전원 출력
치수(눈이 x 너비 x 깊이)

GX-A604/GX-A602/GX-A3001
