| 제품 종류 | 모노블록 앰프 (수신기) |
| 브랜드 | JBL |
| 모델 | Club A1000 |
| 크기 (가로 x 세로 x 깊이) | 320 x 51.3 x 180 mm |
| 무게 | 3.52 kg |
| 전원 | 9-16V DC, 퓨즈 35A x 3 |
| 출력 (4Ω) | 600W RMS |
| 출력 (2Ω) | 1000W RMS |
| 주파수 응답 | 10 - 320Hz |
| 입력 감도 (라인 레벨) | 200mV - 2.0V |
| 입력 감도 (하이 레벨) | 2V - 20V |
| 신호 대 잡음비 | >80dB |
| 전고조파 왜율 | <1% |
| 크로스오버 주파수 | 32-320Hz 조절 가능, 12dB/옥타브 |
| 권장 와이어 게이지 | 4 AWG |
| 기능 | 게인 조정, 베이스 부스트, 위상 반전, 시동 모드 (REM/DC), 입력 레벨 선택, 로우패스 필터링 |
| 보호 | 열 보호, 단락 보호, 과전압/저전압 보호 |
| 유지관리 및 청소 | 부드럽고 마른 천으로 닦으십시오. 습기를 피하십시오. |
| 안전 | 설치 전 배터리 음극 단자를 분리하십시오. 보호 안경을 착용하십시오. |
| 예비 부품 및 수리 가능성 | 교체 가능한 퓨즈. 보증을 통한 애프터 서비스. |
| 일반 정보 | 서브우퍼 전용 모노 앰프, 하이레벨 및 로우레벨 신호 호환, 마스터/슬레이브 연결 가능 |
자주 묻는 질문 - Club A1000 JBL
사용자 질문 Club A1000 JBL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 수신기 무료 PDF 형식! 매뉴얼 찾기 Club A1000 - JBL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. Club A1000 브랜드 JBL.
사용 설명서 Club A1000 JBL
참고: 앱프를 영구적으로 장착하기 전 모든 배선을 연결히는 것이 좋습니다.
중요: 설치하기 전에 차량 배터리 음극(-) 단자의 연결을 분리하십시오.
- 공구를 사용할 때는 반드시 눈 보호용 장비를 착용하십시오.
- 습기가 없는 안전한 장착 위치를 선택하십시오. 장착하려는 양쪽 표면의 간격을 확인합니다. 나사나 선이 브레이크 라인, 연료 라인 또는 와이어링 하니스를 뚨지 않는지, 선 배치가 차량의 인전한 작동을 방해하지 않는지 확인합니다. 장착 부위에 드릴 작업을 하거나 절단할 때는 주의하십시오.
- 공기가 충분히 순환되는 위치를 선택하십시오.
- 히트 싱크가 아래를 향하게 하여 앱프를 장착하지 마십시오. 앱프의 냉각을 방해하게 됩니다.
- 발이나 트럼크의 짐이 음직임에 따라 손상되지 않도록 앱프를 장착하십시오.

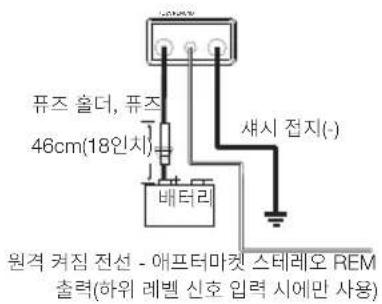

전원 및 접지 배선
앤프 측:
접지 위치 측:
입력 신호 배선
하위 레벨 신호
참고: 하위 레벨 신호 및 원격 켜짐 리드선을 사용하려면 "TURN-ON MODE" 스위치를 "REM" 로 설정하고 "INPUT LEVEL 스위치를 "LO" 로 설정하십시오.
상위 레벨 신호
스테레오 전면
또는 후면 스피커
배선
참고: 상위 레벨 신호 사용하려면 "TURN-ON MODE" 스위치를 "DC"로 설정하고 "INPUT LEVEL" 스위치를 "HI1로 설정하십시오. 소리가 니지 않을 경우 "INPUT LEVEL 스위치를 "HI2로 변경하십시오.

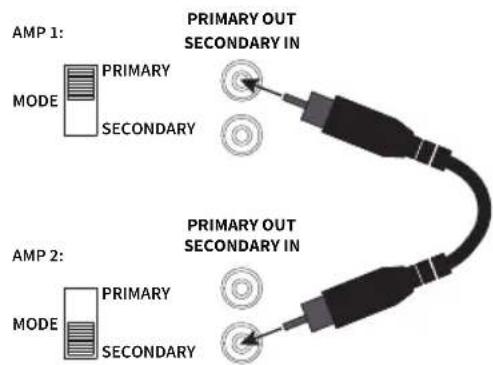

두 개의 CLUB A1000 앱프를 외부 전원에 연결하는 방법
두 개의 Club A1000 앱프를 연결하려면 RCA 패치 케이블을 사용하여 기본 앱프의 "PRIMARY OUT"를 보조 앱프의 "SECONDARY IN"에 연결하십시오, 기본/보조 스위치를 기본 앱프의 "PRIMARY" 및 보조 앱프의 "SECONDARY"로 설정하십시오.
게인,크로스오버 및 저음 부스트 설정
게인 설정
- GAIN 컨트롤을 최소로 설정하고 크로스오버 제어가 중간을 향하도록 한 상태에서 시작하십시오.
- 강한 저음이 있는 음악을 선택하십시오.
- 총 출력의 3/4 수준으로 리시버의 볼륨 제어를 커십시오.
- 저음 출력을 주의 깊게 들으면서 GAIN 컨트롤을 시계 방향으로 조정합니다. 왜곡이 들리면 GAIN 컨트롤을 시계 반대 방향으로 돌려 낮추십시오.
크로스오버 주파수 선택
청취자의 취향에 맞게 크로스오버 지점을 선택하십시오. 다이업을 왼쪽으로 돌리면 크로스오버 지점을 낮추고 오른쪽으로 돌리면 크로스오버 지점을 높입니다. 정확한 크로스오버 설정은 청취자의 취향에 따라 다릅니다.
서브우퍼 위상 선택
PHASE 스위치를 앞뒤로 전환해 저음 출력이 가장 깨끗한 설정을 선택하십시오.
저음 부스트 설정
사용자의 취향에 맞춰 BASS-BOOST 제어를 시계 또는 반시계 방향으로 조정합니다.
사양
| Club A600 Club | A1000 | |
| 4Ω에서 전원 출력 | 350W RMS x 1 | 600W RMS x 1 |
| 2Ω에서 전원 출력 | 600W RMS x 1 | 1,000W RMS x 1 |
| 주파수 응답 10~320Hz | 10~320Hz | |
| 크로스오버 주파수 | 32~320HZ 가빈12dB/옥타브 | 32~320HZ 가빈12dB/옥타브 |
| 라인 레벨 입력 민감도 | 200mVrms~2.0Vrms | 200mVrms~2.0Vrms |
| 상위 레벨 입력 민감도 | 2Vrms~20Vrms | 2Vrms~20Vrms |
| 신호 대 잡음비 | >80dB | >80dB |
| 정격 출력에서THD+N | <1% | <1% |
| 퓨즈 징격 | 30A x 2 | 35A x 3 |
| 작동 전압 | 9V~16V | 9V~16V |
| 치수(너비 x 높이 x 깊이) | 220mm x 51.3mmx 180mm(8-11/16" x2-1/16" x 7-1/8") | 320mm x 51.3mmx 180mm(12-5/8" x2-1/16" x 7-1/8") |
| 중량 | 2.46kg | 3.52kg |
| 권장하는 전선 게이지 | 8 | 4 |
문제 해결
오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.
- BATT+ 및/또는 REM 단자에 전압이 없거나 접지 연결이 불량하거나 없습니다. VOM으로 엠프 단자의 전압을 점검하십시오.
오디오가 나오지 않고 보호 표시등이 4초마다 깜박입니다.
- 앱프 출력의 DC 전압. 앱프를 점검해야 할 수 있습니다. 서비스 정보는 등봉된 보증서를 참조하십시오.
오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.
- BATT+ 연결 전압이 9V 미만입니다. 차량 총전 시스템을 점검하십시오.
오디오가 나오지 않고 보호 표시등이 켜져 있습니다.
- 앱프가 과열되었습니다. 앱프 장착 위치에서 냉각 차단 여부를 확인하십시오. 또는 BATT+ 연결 전압이 16V를 초과했거나 8.5V 미만일 수 있습니다. 차량 충전 시스템을 점검하십시오.
앱프 퓨즈가 계속 나갑니다.
- 배선이 잘못 연결되었거나 합선되었습니다. 배선 연결을 점검하십시오.
오디오 왜곡.
- 게인이 제대로 설정되지 않았습니다. 설정을 점검하십시오. 전선의 합선이나 전지를 점검하십시오. 엠프나 소스 장치에 결함이 있을 수 있습니다.
오디오가 왜곡되고 보호 표시등이 깜박입니다.
- 스피커나 전선의 합션. 합선이 발생한 스피커나 전선을 찾기 위해 스피커 리드를 한 번에 하나씩 분리한 다음, 수리하십시오.
음악에 역동성이나 "타격감"이 부족합니다.
- 스피커가 제대로 연결되지 않았습니다. 적절한 극성으로 스피커가 연결되었는지 점검하십시오.
엔진을 촵을 때 시스템에 끼익찍하거나 딸깍하는 엔진 소음이 있습니다.
- 애프가 교류 발전기 소음을 수신하고 있습니다. 먼저 느슨하거나 부적질한 접지는 소음의 주 원인 중 하나이므로 애프의 접지 연결을 점검하십시오. 개인을 꾸니다. RCA 오디오 케이블을 전선에서 멀리 움기십시오. 필요 시 배터리와 교류 발전기 사이의 전선에 교류 발전기 소음 필터를 설치하십시오.
