Club A1000 - Ontvanger JBL - Gratis gebruiksaanwijzing en handleiding

Producttype	Monoblock versterker (receiver)
Merk	JBL
Model	Club A1000
Afmetingen (B x H x D)	320 x 51,3 x 180 mm
Gewicht	3,52 kg
Voeding	9-16 V DC, zekering 35 A x 3
Uitgangsvermogen (4 ohm)	600 W RMS
Uitgangsvermogen (2 ohm)	1000 W RMS
Frequentierespons	10 - 320 Hz
Ingangsgevoeligheid (lijnniveau)	200 mV - 2,0 V
Ingangsgevoeligheid (hoogniveau)	2 V - 20 V
Signaal-ruisverhouding	>80 dB
Totale harmonische vervorming	<1%
Crossoverfrequentie	32-320 Hz instelbaar, 12 dB/octaaf
Aanbevolen draaddikte	4 AWG
Functies	Gain-regeling, Bass Boost, fase-omkeer, startmodus (REM/DC), ingangsniveauselectie, laagdoorlaatfilter
Beveiliging	Thermisch, kortsluiting, overspanning/onderspanning
Onderhoud en reiniging	Reinig met een zachte droge doek. Vermijd vocht.
Veiligheid	Koppel de minpool van de accu los vóór installatie. Draag een veiligheidsbril.
Reserveonderdelen en repareerbaarheid	Vervangbare zekeringen. Nazorg via garantie.
Algemene informatie	Monoversterker voor subwoofers, compatibel met hoog- en laagniveausignalen, mogelijkheid voor master/slave-aansluiting

Veelgestelde vragen - Club A1000 JBL

Hoe sluit ik de Club A1000 versterker aan?

Koppel de minpool van de accu los. Sluit de voedingsdraad aan op BATT+ via een zekeringhouder, de massadraad op een schoon massapunt, en de REM-draad op de afstandsbedieningsuitgang van de radio. Gebruik RCA-kabels voor het ingangssignaal.

Hoe stel ik de gain van de versterker in?

Zet de receiver op 3/4 van het maximale volume, draai dan de GAIN-knop met de klok mee tot u vervorming hoort, en draai dan een klein stukje terug.

Wat doen als het beveiligingslampje elke 4 seconden knippert?

Dit wijst op een gelijkspanning aan de uitgang. De versterker heeft mogelijk revisie nodig. Raadpleeg de garantie voor service.

Hoe sluit ik twee Club A1000 versterkers aan?

Gebruik een RCA-kabel om PRIMARY OUT van de hoofdversterker te verbinden met SECONDARY IN van de secundaire. Stel de schakelaar in op PRIMARY voor de hoofdversterker en SECONDARY voor de andere.

Wat is de vereiste voedingsspanning?

De versterker werkt met een spanning van 9 tot 16 V (12 V voertuigsysteem). Gebruik een zekering van 35 A x 3.

Hoe kies ik de TURN-ON modus?

Als u een REM-draad gebruikt, stel dan in op REM. Anders, gebruik DC (gelijkspanningsdetectie) of HI2 voor hoogniveausignalen.

Wat doen bij geen geluid met uitgeschakeld voedingslampje?

Controleer de spanningen op de aansluitingen BATT+ en REM met een voltmeter. Controleer ook de massa.

Hoe stel ik de crossoverfrequentie in?

Draai de cross-overknop naar links om de frequentie te verlagen (bijv. 32 Hz) of naar rechts om te verhogen (320 Hz). Stel in naar uw voorkeur.

Hoe reinig ik de versterker?

Gebruik een zachte droge doek. Vermijd vocht en chemicaliën. Maak de binnenkant niet schoon.

Welke kabels gebruiken voor de voeding?

Gebruik een kabel van 4 AWG voor voeding en massa, met een zekering van 35 A per tak.

GEBRUIKSAANWIJZING Club A1000 JBL

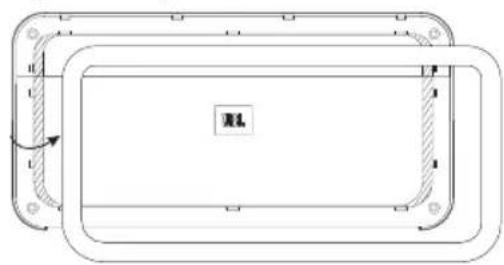

1. Verwijder het sierlijst


1. Schuif het kapje naar beneden


Opmerking: Het wordt aanbevolen dat je alle draadverbindingen maakt voordat je de versterker permanent monteert.

BELANGRIJK: De min-kabel (-) van de autoaccu loskoppelen voordat u tot installatie overgaat.

• Draag bij gebruik van gereedschappen altijd een veiligheidsbril.
• Kies een veilige montagelocatie die niet aan vocht wordt blootgesteld. Controleer de ruimte aan beide zijden van de montageplaats. Zorg ervoor dat de schroeven of kabels geen remleidingen, brandstofleidingen of kabelbundels kunnen beschadigen, en dat de bekabeling de veilige werking van het voertuig niet kan belemmeren. Wees voorzichtig bij het boren of zagen in de montageplek.
• Kies een locatie die voldoende luchtcirculatie biedt.
• Monteer de versterker niet met de heatsink (koellichaam) naar beneden gericht, omdat dit de koeling van de versterker belemmert.
• Monteer de versterker zodanig dat deze niet door de voeten van achterpassagiers of schuivende lading in de kofferbak kan worden beschadigd.

BEDRADING VOOR STROOM EN AARDE

Bij versterker:

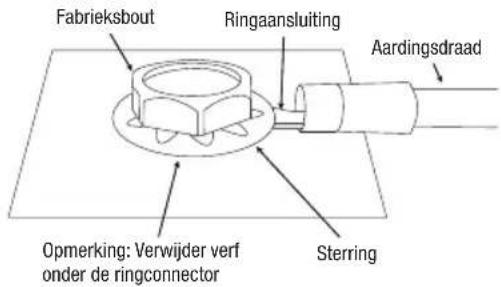

Op aardingslocatie:

BEDRADING VOOR INGANGSSIGNAAL

Low-level signalen

Opmerking: bij gebruik van low-level signalen en externe inschakelkabel, zet je de "TURN-ON MODE" schakelaar op "REM de " " soINRET A LEVEL". LO

High-level signalen

Opmerking: bij gebruik van high-level signalen zet je de "TURN-ON MODE" schakelaar op "D'en de " INPUT LEVEL schakelaar op "HI1Als er geen geluid wordt afgespeeld, zet je de "INPUT LEVEL" schakelaar op "HI2

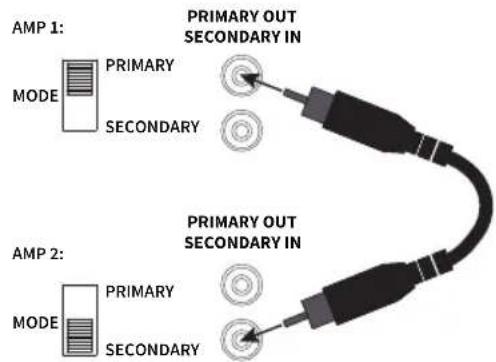

TWEE CLUB A1000-VERSTERKERS AANSLUITEN VOOR EXTRA VERMOGEN

Voor het aansluiten van twee Club A1000-versterkers, gebruik je een RCA-patchkabel om de "PRIMARY OUT" van de primaire versterker aan te sluiten op de "SECONDARY IN" van de secundaire versterker. Zet de Primarie/Secundaire schakelaar op "PRIMARY" op de primaire versterker, en op "SECONDARY" op de secundaire versterker.

1. Zet eerst de GAIN regelaar op minimum, en de crossover-regeling halverwege.
2. Kies muziek met sterke bas.
3. Zet de volumeregelaar op de ontvanger op 3/4 van het totale vermogen.
4. Draai de GAIN regelaar naar rechts en luister naar de basweergave. Als je vervorming hoort, draai je de GAIN naar links om de versterking (gain) te verminderen.

Crossover-frequentie selecteren

Kies het crossover-punt dat past bij de luistervoorkeuren. Draai de knoppen naar links om het crossover-punt te verlagen en naar rechts om het crossover-punt te verhogen. Exacte crossover-instellingen zijn afhankelijk van persoonlijke voorkeuren.

Fase van subwoofer selecteren

Schakel de PHASE heen en weer om te bepalen welke instelling de meest zuivere basweergave biedt.

Basversterking selecteren

Draai de BASS-BOOST naar links of rechts op basis van je eigen voorkeur.

NL

SPECIFICATIES

	Club A600 Club	A1000
Uitgangsvermogen @ 4 ohm	350 watt RMS x 1 6	00 watt RMS x 1
Uitgangsvermogen @ 2 ohm	600 watt RMS x 1 1	000 watt RMS x 1
Frequentiebereik 10-3	20 Hz 10-320 Hz
Crossover-frequencies	32-320 Hz variabel, 12 dB / octaaf	32 - 320 Hz variabel 12 dB / octaaf
Lijn-niveau ingangsgevoeligheid	200 mV rms - 2,0 V rms	200 mV rms - 2,0 V rms
High-level ingangsgevoeligheid	2 V rms - 20 V rms.	2 V rms - 20 V rms.
Signaal-ruisverhouding	>80 dB >80 dB
THD+N @ nominaal vermogen	<1%	<1%
Zekering	30 A x 2	35 A x 3
Werkspanning 9-16 V	9-16 V
Afmetingen (B x H x D)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51,3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51,3 mm x 180 mm)
Gewicht	2.46 kg	3.52 kg
Aanbevolen draaddikte	8	4

VERHELPEN VAN STORINGEN

Geen geluid en AAN-/UITINDICATOR is uit.

- Geen spanning op aansluitklemmen BATT+ en/of REM of een slechte of geen aardaansluiting. Controleer de spanningen op de aansluitingen van de versterker met VOM.

Geen geluid en de BEVEILIGINGSINDICATOR knippert iedere 4 seconden.

- Gelijkspanning op uitgang van de versterker. Versterker heeft mogelijk onderhoud nodig; zie bijgevoegde garantiekaart voor service-informatie.

Geen geluid en de BEVEILIGING en AAN-/UIT INDICATORS knipperen.

- Spanning minder dan 9 V aan BATT+ aansluiting. Controleer het laadsysteem van het voertuig.

Geen geluid en BEVEILIGINGSINDICATOR is aan.

- Versterker is oververhit. Zorg ervoor dat de koeling van de versterker op de montageplaats niet is geblokkeerd. Controleer of er spanning van meer dan 16 V (of minder dan 8,5 V) op de BATT+ verbinding is. Controleer het laadsysteem van het voertuig.

Zekering van de versterker blijft doorslaan.

- De bedrading is niet juist aangesloten of er is kortsluiting. Controleer de bedradingsverbindingen.

Vervormd geluid.

- Versterking (gain) is niet correct ingesteld. Controleer instelling. Controleer draden op kortsluiting of aarding. Versterker of bronapparaat is mogelijk defect.

Vervormd geluid en de BEVEILIGINGSINDICATOR knippert.

- Kortsluiting in de luidspreker of de kabel. Verwijder de luidsprekerkabels één voor één om de kortgesloten luidspreker of draad te lokaliseren en te repareren.

Muziek mist dynamiek of kracht.

- De luidsprekers zijn niet juist aangesloten. Controleer de luidsprekeraansluitingen op de juiste polariteit.

Motorgeluiden (jankend of klikkend geluid) in het systeem wanneer de motor draait.

- Versterker vangt dynamoruis op. Controleer eerst de aardaansluiting op de versterker - een losse of onjuiste aarde is een van de belangrijkste oorzaken van ruis. Verminder de versterking (gain). Verplaats RCA-audiokabels uit de buurt van stroomdraden. Het kan ook nodig zijn om een dynamoruisfilter op de voedingskabel tussen batterij en dynamo te installeren.
