Club A1000 - Vastaanotin JBL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Monoblokki vahvistin (vastaanotin)
Merkki	JBL
Malli	Club A1000
Mitat (L x K x S)	320 x 51,3 x 180 mm
Paino	3,52 kg
Virtalähde	9-16 V DC, sulake 35 A x 3
Lähtöteho (4 ohmia)	600 W RMS
Lähtöteho (2 ohmia)	1000 W RMS
Taajuusvaste	10 - 320 Hz
Tulon herkkyys (linjataso)	200 mV - 2,0 V
Tulon herkkyys (korkea taso)	2 V - 20 V
Signaali-kohinasuhde	>80 dB
Kokonaisharmoninen särö	<1%
Jakotaajuus	32-320 Hz säädettävä, 12 dB/oktaavi
Suositeltu johdinvahvuus	4 AWG
Toiminnot	Vahvistuksen säätö, basson tehostus, vaiheen kääntö, käynnistystila (REM/DC), tulotason valinta, alipäästösuodatus
Suojaus	Lämpösuoja, oikosulku, yli-/alijännite
Huolto ja puhdistus	Puhdista pehmeällä kuivalla liinalla. Vältä kosteutta.
Turvallisuus	Irrota akun miinusnapa ennen asennusta. Käytä suojalaseja.
Varaosat ja korjattavuus	Vaihdettavat sulakkeet. Huolto takuun kautta.
Yleiset tiedot	Monovahvistin tarkoitettu subwoofereille, yhteensopiva korkean ja matalan tason signaalien kanssa, mahdollisuus master/slave-liitäntään

Usein kysytyt kysymykset - Club A1000 JBL

Kuinka kytkeä Club A1000 -vahvistin?

Irrota akun miinusnapa. Kytke virtajohto BATT+-napaan sulakepitimen kautta, maadoitusjohto puhtaaseen maadoituspisteeseen ja REM-johto autoradion kaukosäätöulostuloon. Käytä RCA-kaapeleita tulon signaalille.

Kuinka säätää vahvistimen vahvistusta?

Aseta vastaanotin 3/4:ään maksimivolyymistä, käännä sitten GAIN-säädintä myötäpäivään, kunnes havaitset säröä, ja kierrä sitten hieman taaksepäin.

Mitä tehdä, jos suojausvalo vilkkuu 4 sekunnin välein?

Se osoittaa tasajännitettä lähdössä. Vahvistin saattaa tarvita huoltoa. Ota yhteys takuupalveluun.

Kuinka liittää kaksi Club A1000 -vahvistinta?

Käytä RCA-kaapelia yhdistääksesi päävahvistimen PRIMARY OUT -liittimen toisen vahvistimen SECONDARY IN -liittimeen. Aseta kytkin päävahvistimessa PRIMARY-asentoon ja toisessa SECONDARY-asentoon.

Mikä on vaadittu käyttöjännite?

Vahvistin toimii jännitteellä 9–16 V (ajoneuvon 12 V järjestelmä). Käytä 35 A x 3 sulaketta.

Kuinka valita TURN-ON-tila?

Jos käytät REM-johtoa, aseta REM-tilaan. Muussa tapauksessa käytä DC-tilaa (tasajännitteen tunnistus) tai HI2-tilaa korkean tason signaaleille.

Mitä tehdä, kun ääni puuttuu ja virtavalo on sammunut?

Tarkista jännitteet BATT+- ja REM-navoista yleismittarilla. Tarkista myös maadoitus.

Kuinka säätää jakotaajuutta?

Käännä jakotaajuussäädintä vasemmalle pienentääksesi taajuutta (esim. 32 Hz) tai oikealle suurentaaksesi (320 Hz). Säädä mieltymystesi mukaan.

Kuinka puhdistaa vahvistin?

Käytä pehmeää ja kuivaa liinaa. Vältä kosteutta ja kemikaaleja. Älä puhdista sisäosia.

Mitä kaapeleita käyttää virtalähteelle?

Käytä 4 AWG-vahvuista kaapelia virtalähteelle ja maadoitukselle, ja 35 A sulake per haara.

KÄYTTÖOHJE Club A1000 JBL

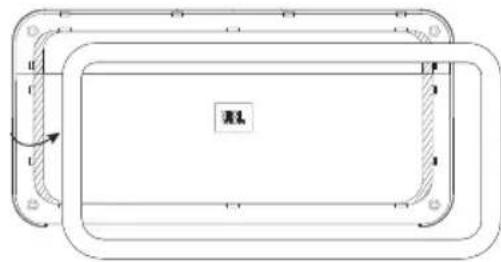

LIITTIMIIN JA OHJAUSPANEELIIN PÄÄSY

1. Irrota listaosa

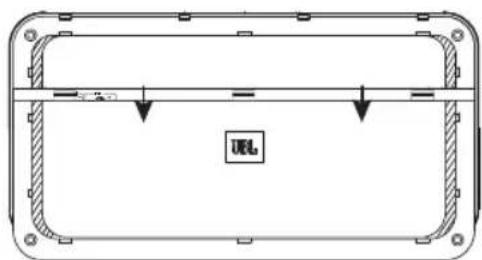

1. Liu'uta paneelin kansi alas


Huomaa: On suositeltavaa tehdä kaikki johtoliitännät ennen vahvistimen pysyvää kiinnittämistä.

TÄRKEÄÄ: Irrota auton akun negatiivinen (−) napa ennen asennuksen aloittamista.

• Käytä aina suojalaseja työkaluja käyttäessäsi.
• Valitse turvallinen ja kosteudelta suojattu kiinnityskohta. Tarkista, että kiinnityspinnan molemmilla puolilla on riittävästi vapaata tilaa. Varmista, että ruuvit tai johtimet eivät riko jarruputkia, polittoaineputkia tai johdotuksia, ja että niiden reititys ei haittaa ajoneuvon turvallista käyttöä. Noudata varovaisuutta, kun poraat tai leikkaat asennusaluetta.
• Valitse sijainti, jossa on riittävästi ilmankiertoa.
• Älä kiinnitä vahvistinta jäähdytysrivat alaspäin, sillä tämä häiritsee jäähdytystä.
• Kiinnitä vahvistin niin, että takapenkin matkustajien jalat tai takakontissa liikkuva lasti eivät voi vahingoittaa sitä.

Maassa:

TULOSIGNAALIN JOHDOTUS

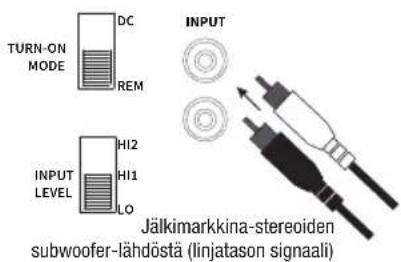

Linjatason signaalit

Huomaa: Kun käytät linjatason signaaleja ja etävirtajohtoa, aseta "TURN-ON MODE"-kytkin "REM-asentoon ja " INPUT LEVEL -kytkin "L"asentoon.

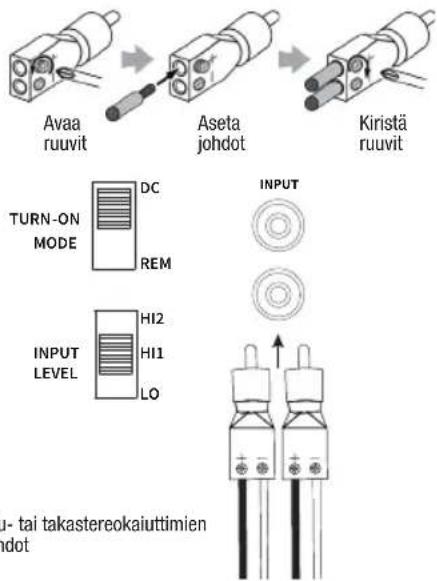

Kaiutintason signaalit

Huomaa: Kun käytät kaiutintason signaaleja, aseta "TURN-ON MODE"-kytkin "Dasentoon ja" "INPUT LEVEL -kytkin HI1-asentoon. Jos ääntä ei kuulu, vaihda " " INPUT LEVEL -kytkin HI2-asentoon.

KAHDEN CLUB A1000 -VAHVISTIMEN YHDISTÄMINEN LISÄTEHOA VARTEN

Yhdistääksesi kaksi Club A1000 -vahvistinta, käytä RCA- liitäntäkaapelia. Kytke ensisijaisen vahvistimen "PRIMARY OUT" toissijaisen vahvistimen "SECONDARY IN" -liitäntään. Aseta ensisijainen/toissijainen kytkin "PRIMARY"-asentoon ensisijaisessa vahvistimessa ja "SECONDARY"-asentoon toissijaisessa vahvistimessa.

Vahvistuksen asettaminen

1. Aloita GAIN säätö pienimmässä asennossa sekä jakotaajuuden ja bassotehostuksen säädöt puolivälissä.
2. Valitse musiikki, jossa on merkittävä bassosisältö.
3. Käännä vastaanottimen äänenvoimakkuuden säädin ¾:aan sen kokonaislähdöstä.
4. Säädä GAIN -säädintä myötäpäivään kuunnellen tarkasti bassotoistoa. Jos kuulet äänen säröytymistä, käännä GAIN -säädintä vastapäivään vähentääksesi vahvistusta.

Jakotaajuuden valinta

Valitse jakosuodatinkohta sopivaksi kuunteluasetuksille. Käännä osoittimia vasemmalle, kun haluat madaltaa jakosuodinpistettä ja oikealle, kun haluat nostaa sitä. Optimaalinen valinta asetukselle riippuu kuuntelumieltymyksistäsi.

FI

Valitse subwooferin vaihe

Vuorottele PHASE-kytkimen asentoa kokeillaksesi, mikä asento antaa puhtaimman bassotoiston.

Bassotehostuksen valitseminen

Säädä BASS-BOOST -säädintä myötäpäivään tai vastapäivään oman makusi mukaan.

TEKNISET TIEDOT

	Club A600 Club	A1000
Lähtöteho @ 4 ohm 3	50 W RMS x 1 600 W	RMS x 1
Lähtöteho @ 2 ohm 6	00 W RMS x 1 1000 W	RMS x 1
Taajuusvaste 10-320 Hz	10-320 Hz
Jakotaajuudet	32-320 Hzsäädettävä,12 dB / oktaavi	32-320 Hzsäädettävä,12 dB / oktaavi
Linjatason tulon herkkyys	200 mV rms -2,0 V rms	200 mV rms -2,0 V rms
Kaiutintason tulon herkkyys	2 V rms - 20 V rms.	2 V rms - 20 V rms.
Signaali-kohinasuhde	>80 dB >80 dB
THD+ N @ nimellisteho	< 1 %	< 1 %
Sulake	30 A x 2	35 A x 3
Käyttöjännite	9~16 V	9~16 V
Mitat (L x K x S)	220 mm x 51,3 mmx 180 mm (8-11/16" x 2-1/16" x 7-1/8")	320 mm x 51,3 mmx 180 mm (12-5/8" x 2-1/16" x 7-1/8")
Paino	2.46 kg 3.52 kg
Suositeltu kaapeliluokitus (Gauge)	8	4

VIANMÄÄRITYS

Ei ääntä. VIRRAN MERKKIVALO on pois päältä.

- BATT+ ja/tai REM -liittimissä ei ole jännitettä tai maadoitus on huono. Tarkista vahvistimen liittimien jännitteet volttimittarilla.

Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu 4 sekunnin välein.

- Vahvistimen lähdössä tasavirtajännite. Vahvistin saattaa vaatia huoltoa. Katso huoltotiedot mukana toimitetusta takuukortista.

Ei ääntä. SUOJAUKSEN ja VIRRAN MERKKIVALOT välkkyvät.

- BATT+ -liitännän jännite on alle 9 volttia. Tarkasta ajoneuvon latausjärjestelmä.

Ei ääntä. SUOJAUKSEN MERKKIVALO on päällä.

- Vahvistin on ylikuumentunut. Varmista, ettei vahvistimen jäähdytys ole estynyt sen asennuspaikassa. Syynä voi olla myös ylijännite (yli 16 V) tai alijännite (alle 8,5 V) BATT+ -liitännässä. Tarkasta ajoneuvon latausjärjestelmä.

Vahvistimen sulake palaa toistuvasti.

- Johdotus on kytketty väärin tai järjestelmässä on oikosulku. Tarkista johdotuksen liitännät.

Ääni säröytyy.

- Vahvistusta ei ole asetettu oikein. Tarkista asetukset. Tarkista kaiutinkaapelit oikosulkujen ja maalenkkien varalta. Vahvistin tai lähdeyksikkö voi olla viallinen.

Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu.

- Kaiutin tai johto oikosulussa. Irrota kaiutinjohdot yksi kerrallaan oikosulussa olevan johdon tai kaiuttimen paikantamiseksi ja korjaa oikosulku.

Musiikissa ei ole dynamiikkaa tai "potkua".

- Kaiuttimet kytketty väärin. Tarkasta kaiutinkytkentöjen napaisuudet.

Moottorin ääntä (vinkunaa tai napsahduksia) järjestelmässä moottorin ollessa päällä.

- Vahvistin poimii laturin aiheuttamia häiriöitä. Tarkista ensin vahvistimen maadoitusliitännät. Irrallaan oleva tai väärin kytketty maajohto on yksi häiriöiden pääaiheuttajista. Vähennä vahvistusta. Siirrä RCA-äänijohdot kauemmaksi virtajohdoista. Voi myös olla välttämätöntä asentaa laturin häiriönpoistosuodatin virtajohtoon akun ja laturin välille.

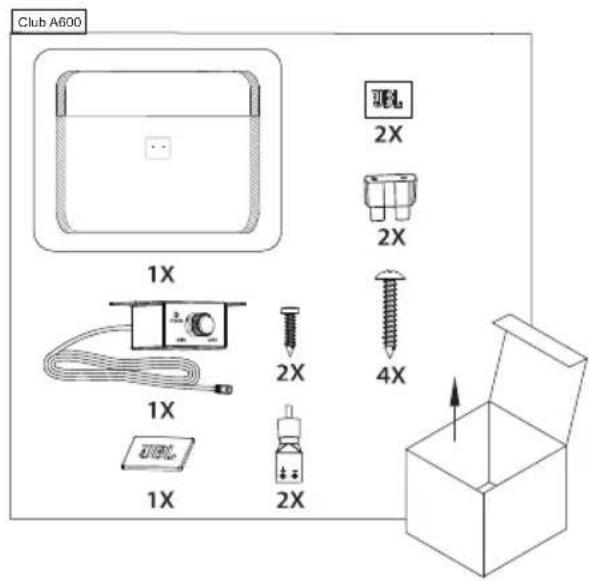

CONTENU DE LA BOÎTE
