产品类型	单声道功放（接收器）
品牌	JBL
型号	Club A1000
尺寸（长 x 高 x 深）	320 x 51.3 x 180 mm
重量	3.52 kg
电源	9-16 V DC，保险丝 35 A x 3
输出功率（4欧姆）	600 W RMS
输出功率（2欧姆）	1000 W RMS
频率响应	10 - 320 Hz
输入灵敏度（线路电平）	200 mV - 2.0 V
输入灵敏度（高电平）	2 V - 20 V
信噪比	>80 dB
总谐波失真	<1%
分频频率	32-320 Hz 可调，12 dB/倍频程
推荐线规	4 AWG
功能	增益调节、低音增强、相位反转、启动模式（REM/DC）、输入电平选择、低通滤波
保护	热保护、短路保护、过压/欠压保护
维护与清洁	用干软布清洁。避免潮湿。
安全	安装前断开电池负极。佩戴护目镜。
备件与可维修性	保险丝可更换。通过保修提供售后服务。
一般信息	专用于低音炮的单声道放大器，兼容高电平和低电平信号，支持主从连接

常见问题 - Club A1000 JBL

如何连接 Club A1000 放大器？

断开电池负极。将电源线通过保险丝座连接到 BATT+，接地线连接到干净的接地点，REM 线连接到汽车音响的遥控输出。使用 RCA 线输入信号。

如何调节放大器的增益？

将主机音量调至最大音量的 3/4，然后顺时针旋转 GAIN 旋钮直到听到失真，再稍微回调。

如果保护指示灯每 4 秒闪烁一次怎么办？

这表明输出端存在直流电压。放大器可能需要检修。请通过保修寻求服务。

如何连接两个 Club A1000 放大器？

使用 RCA 线将主放大器的 PRIMARY OUT 连接到副放大器的 SECONDARY IN。将主放大器开关设为 PRIMARY，副放大器设为 SECONDARY。

所需电源电压是多少？

放大器工作电压为 9 至 16 V（车辆 12 V 系统）。使用 35 A x 3 保险丝。

如何选择启动模式？

如果使用 REM 线，设为 REM。否则，使用 DC（直流电压检测）或 HI2（高电平信号）。

如果电源指示灯熄灭且无声音输出怎么办？

用万用表检查 BATT+ 和 REM 端子的电压。同时检查接地。

如何调节分频频率？

将分频旋钮向左旋转降低频率（例如 32 Hz），向右旋转升高（320 Hz）。根据偏好调节。

如何清洁放大器？

使用柔软的干布。避免潮湿和化学清洁剂。不要清洁内部。

用什么线缆连接电源？

使用 4 AWG 规格的线缆连接电源和接地，每路使用 35 A 保险丝。

用户手册 Club A1000 JBL

部件名称	目标部件	有害物质或元素
		铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
框体	外壳,面板,背板等	×	0	0	0	0	0
电路板	印刷电路板,电路板上的电子零件,内部相关连接线	×	0	0	0	0	0
零部件	电容,连接器等	×	0	0	0	0	0
附件	电源线,说明书,包装等	0	0	0	0	0	0

本表格依据 SJ/T 11364 的规定编制

0: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量求。

在中华人民共和国境内销售的电子电气产品上将印有“环保使用期”(EPuP)符号。圆圈中的数字代表产品的正常环保使用年限。

合格证

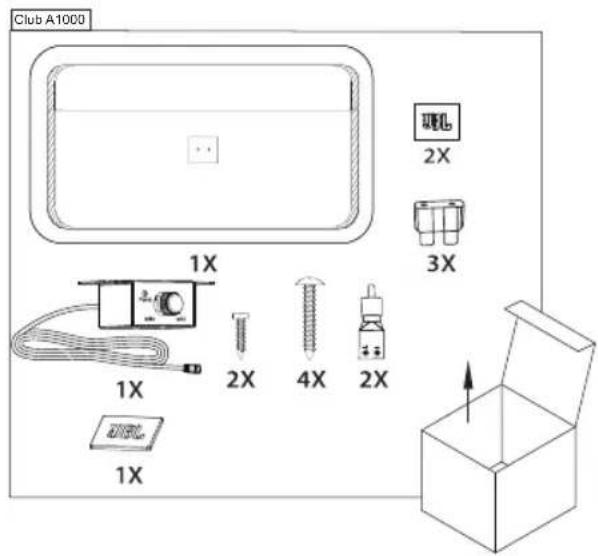

WHAT'S IN THE BOX

注意：建议您在永久安装放大器之前完成所有导线连接。

重要提示：开始安装前，请先断开汽车的负极(-)电池端子连接。

• 使用工具时，应始终佩戴护目镜。
• 选择一个安全的安装位置，避免潮湿。确认并清空安装位置表面的两侧空间。确保螺丝和电线不会刺穿制动管线、燃料管线或任何线束，且布线不会对车辆的安全驾驶造成干扰。在安装区域进行钻孔或切割时应小心谨慎。
• 选择具有足够空气流通的位置。
• 安装时请勿将散热器朝向下，以免干扰放大器冷却。
• 安装放大器时，请确保其不会被后座乘客踢碰，或因车尾箱内物品晃动而被撞坏。

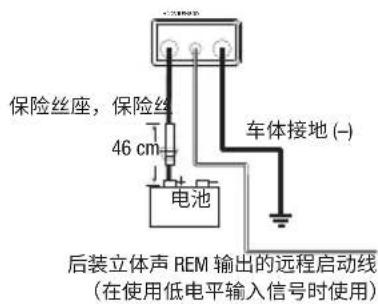

电源和接地接线

放大器：

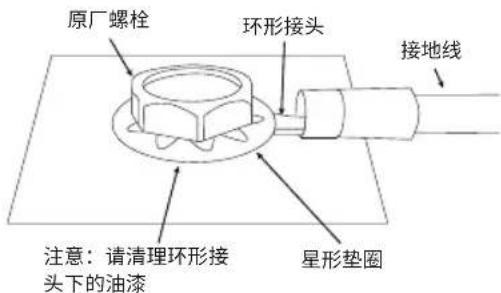

接地位置：

输入信号接线

低电平信号

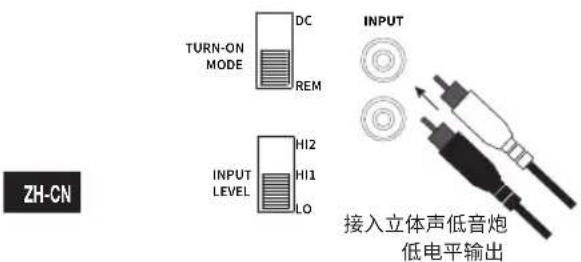

注意：使用低电平信号和远程启动线时，将 "TURN-ON MODE" 开关转到 "REM"，然后将 "INPUT LEVEL" 开关转到 "L'O"。

高电平信号

立体声前置或后置扬声器线

注意：使用高电平信号时，“TURN-ON MODE”开关转到“DC”，然后将"INPUT LEVEL 开关转到"HI1。如果没听到声音，请将"INPUT LEVEL 开关转到"HI2。

连接两台 CLUB A1000 放大器以获得额外的功率

要连接两台 Club A1000 放大器，请使用 RCA 跳线将主放大器的 "PRIMARY OUT" 连接到辅助放大器的 "SECONDARY IN"。在主放大器上将主/辅助开关设置为 "PRIMARY"，在辅助放大器上将其设置为 "SECONDARY"。

1. 首先将 GAIN 控件设置为最小，然后将分频控件旋转到中间位置。
2. 播放包含大量低音内容的音乐。
3. 将接收器上的音量控件调到其总输出的%。
4. 顺时针调整 GAIN 控件,仔细聆听低音输出。如果听到失真,请逆时针旋转GAIN件以降低增益。

选择分频频率

选择适合聆听偏好的分频点。将旋钮拧向左边可降低分频点，拧向右边可提高分频点。请根据您的聆听偏好确定分频设置。

选择低音炮相位

来回切换 PHASE 以确定可提供最清晰低音输出的设置。

选择低音增强

根据自身喜好，顺时针或逆时针调整 BASS-BOOST 控件。

规格

	Club A600 Club	A1000
功率输出@4 ohms 3	50 W RMS x 1 600 W	RMS x 1
功率输出@2 ohms 6	600 W RMS x 1 1000 W	W RMS x 1
频率响应	10-320 Hz	10-320 Hz
分频频率	32-320 Hz 可变,12 dB/倍频程	32-320 Hz 可变,12 dB/倍频程
线路电平输入灵敏度	200 mV rms -2.0 V rms	200 mV rms -2.0 V rms
高电平输入灵敏度	2 V rms - 20 V rms	2 V rms - 20 V rms
信噪比	>80 dB	>80 dB
THD+N @额定功率	<1%	<1%
保险丝额定电流	30 A x 2	35 A x 3
工作电压	9~16 V	9~16 V
尺寸(宽x高x深)	220 mm x 51.3 mmx 180 mm	320 mm x 51.3 mmx 180 mm
重量	2.46 kg	3.52 kg
建议线规	8	4

ZH-CN

故障排除

无音频且电源指示灯关闭。

- BATT+ 和/或 REM 端子没有电压，接地线损坏或未接地。使用万用表检查放大器端子电压。

无音频且保护指示灯每4秒闪烁一次。

- 放大器输出直流电压故障。放大器可能需要维修；请参阅随附保修卡以了解维修信息。

无音频且保护和电源指示灯闪烁。

- BATT+ 连接的电压小于 9 V。检查汽车充电系统。

无音频且保护指示灯亮起。

- 放大器过热。确保放大器散热口未被安装位置阻挡。或者，BATT+连接的电压可能大于16 V（或小于8.5 V）。检查汽车充电系统。

放大器保险丝熔断。

- 线路连接不正确，或存在短路。检查线路连接。

音频失真。

- 未正确设置增益。检查设置。检查电缆是否短路或接地不准确。放大器或源设备可能存在质量缺陷。

音频失真且保护指示灯闪烁。

- 扬声器或电线短路。一次移除一根扬声器引线，定位短路的扬声器或电线并修理。

音乐声缺乏动态范围或“冲击力”。

- 扬声器未正确连接。检查扬声器连接的极性是否正确。

引擎启动时系统中存在引擎噪声，如嘎嘎声或咔哒声。

- 放大器正在拾起交流发电机噪声。首先，检查放大器的接地连接，因为松散或错误的接地连接是引起噪声的主要原因之一。调低增益。将 RCA 音频电缆从电源线处移开。此外，也可能需要在电池和交流发电机之间的电源线上安装交流发电机噪声滤波器。

包裝盒內物品

註：建議您先連接所有線纜，然後再永久安裝功放。

ZH-TW

重要事項：開始安裝之前，請先斷開汽車的負極（-）電池端子。

• 使用工具時，請始終佩戴護目鏡。
• 選擇一個遠離濕氣的安全安裝位置。檢查計劃的安裝表面兩側的距離。請確保螺絲或電線不會刺穿制動管線、燃料管線或任何線束，以及佈線不會干擾車輛的安全操控。在安裝區域鑽孔或切割時請小心。
• 選擇提供良好空氣流通的位置。
• 安裝功放時，請勿將散熱槽正面朝下，因為這會干擾冷卻。
• 裝載功放時，請確保功放不會被後座乘客踢碰，或因車尾箱內物品晃動而損壞。

電源和接地佈線

在功放處：

在接地位置：

輸入訊號的接線

低電平訊號

高電平訊號

註：當使用高電平訊號時，請將「TURN-ON MODE」開關設定為「DQ，而將「INPU用LED為「」。如果測11有播放聲音，請將「INPU用LED為「」。HI2

連接兩個 CLUB A1000 功放以提升功率

如欲連接兩個 Club A1000 功放，請使用 RCA 跳接線將主要功放的「PRIMARY OUT」連接到次級功放的「SECONDARY IN」。在主要功放上將主/次開關設定為「PRIMARY」，在次級功放上將其設定為「SECONDARY」。

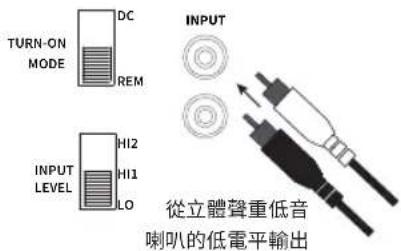

註：當使用低電平訊號和遠端開啟導線時，請將「TURN-ON MODE」開關設定為「REM，而將「INFL開閉設定為「LO」。

音訊輸出佈線

一個重低音喇叭（4歐姆/2歐姆）

兩個重低音喇叭（4 欧姆）

連接遠端低音控制器

設定增益、分頻及低音加強

設定增益

1. 首先將 GAIN 鈕設為最小值，然後將分頻控制鈕轉至中間值。
2. 選擇包含大量低音內容的音樂。
3. 將接收器上的音量控制鈕調到其總輸出的 34 。
4. 順時針轉動 GAIN 鈕，仔細聆聽低音輸出。若您聽到了失真，則逆時針轉動 GAIN 控制鈕以減少增益。

選擇分頻頻率

選擇分頻點以適合聆聽喜好。向左旋轉撥盤降低分頻點，向右旋轉提高分頻點。確切分頻設定取決於您的聆聽喜好。

選擇重低音喇叭相位

來回切換 PHASE，以決定哪個設定可提供最清晰的低音輸出。

選擇低音加強

根據您的品味，順時針或逆時針轉動 BASS-BOOST 控制鈕。

規格

	Club A600 Club	A1000
4 歐姆時的功率輸出	350 瓦 RMS x 1 600	瓦 RMS x 1
2 歐姆時的功率輸出	600 瓦 RMS x 1 1000	瓦 RMS x 1
頻率回應 10-320 Hz	10-320 Hz
分頻頻率:	32-320 Hz 可變,12 dB/八音度	32 -320 Hz 可變12 dB/八音度
線路電平輸入靈敏度	200 mV rms -2.0 V rms	200 mV rms -2.0 V rms
高電平輸入靈敏度	2V rms - 20V rms.	2V rms - 20V rms.
雜訊比	>80 dB	>80 dB
額定功率時的THD+N	<1%	<1%
保險絲額定電流	30 A x 2	35 A x 3
工作電壓	9~16 V	9~16 V
尺寸(寬 x 高 x 深)	8-11/16" x 2-1/16"x 7-1/8" (220 mm x51.3 mm x 180 mm)	12-5/8" x 2-1/16" x7-1/8" (320 mm x51.3 mm x 180 mm)
重量	2.46 kg	3.52 kg
推薦電線線徑 8	4

ZH-TW

疑難排解

無音訊並且電源指示燈關閉。

- BATT+ 和 / 或 REM 端子沒有電壓，或者接地連接出錯或缺失。 使用伏特 / 欧姆計 (VOM) 檢查功放端子的電壓。

無音訊並且保護指示燈每 4 秒閃爍一次。

- 功放輸出上的 DC 電壓。功放可能需要維修；請參閱隨附的保固卡，瞭解維修資訊。

無音訊並且保護和電源指示燈閃爍。

- BATT+ 連接上的電壓低於 9V。檢查車輛的充電系統。

無音訊並且保護指示燈開啟。

- 功放過熱。確保安裝位置不會阻礙功放冷卻。或者 BATT+ 連接上可能存在大於 16V（或小於 8.5V）的電壓。檢查車輛的充電系統。

功放保險絲總是熔斷。

- 電線連接不正確或存在短路。檢查連線。

音訊失真。

- 增益設定不正確。檢查設定。檢查電線是否短路或接地。功放或來源裝置可能存在缺陷。

音訊失真，保護指示燈閃爍。

- 喇叭內或電線短路。每次拔掉一條喇叭導線，找到短路的喇叭或電線，並進行維修。

音樂缺乏動感或「衝擊力」。

- 喇叭連接不正確。檢查喇叭連接的極性是否正確。

引擎啟動時系統中發出雜訊（喀噠聲或高頻噪音）。

- 功放拾取交流發電機雜訊。首先，檢查功放上的接地連接－鬆動或不正確接地是產生雜訊的主要原因之一。調小增益。讓 RCA 音訊鑑線與電源線保持一定距離。也有必要在電池和交流發電機之間的電源線上安裝交流發電機雜訊濾波器。
