GX-A602 - 接收器 JBL - 免费用户手册

产品类型	车载2声道功放
品牌	JBL
型号	GX-A602
声道数	2
最大功率	600 W
每声道RMS功率（4Ω）	60 W
每声道RMS功率（2Ω）	90 W
负载阻抗	2 - 8 Ω
频率响应	20 Hz - 20 kHz
信噪比	> 100 dB
总谐波失真	< 0.1 %
供电	12 V（车载）
尺寸（长x宽x高）	275 x 185 x 52 mm
重量	1.8 kg
主要功能	音频放大、高通/低通滤波器、高电平输入
维护与清洁	用干燥柔软的布擦拭。请勿使用化学品。
安全	仅限12V系统使用。避免受潮。
备件与可维修性	如需维修，请联系JBL授权服务中心。
一般信息	制造商保修：2年。中国制造。

常见问题 - GX-A602 JBL

如何将JBL GX-A602功放安装到我的车上？

安装需要连接电源（12V）、地线、输入信号和扬声器。建议按照说明书中的接线图进行操作，并使用适当规格的线缆（电源线至少8 AWG）。

功放的实际功率是多少？

GX-A602在4欧姆负载下每声道提供60W RMS功率，在2欧姆下提供90W RMS。标称最大功率600W为峰值功率。

我可以连接8欧姆的扬声器吗？

可以，功放支持2-8欧姆的阻抗。8欧姆负载下输出功率较低（约30W RMS）。

如何调节高通和低通滤波器？

使用功放上的开关和电位器选择滤波器类型（HPF/LPF/全频）和截止频率（50-500Hz）。根据您的扬声器进行调整。

我的功放不启动。该怎么办？

检查电源连接（12V端子和地线）、外部保险丝（建议30A）和遥控信号（REM）。确保REM线连接到天线输出或汽车音响的12V信号。

我可以在24V电池上使用这个功放吗？

不可以，该功放仅设计用于12V电压。更高电压会损坏设备。

如何清洁功放？

断开电源，用干燥无绒布擦拭外壳。请勿使用溶剂或水。

声音失真。应检查什么？

确保增益设置正确（不要太高），扬声器未损坏，且总阻抗在允许范围（2-8欧姆）内。

这款功放兼容车载音响的扬声器输出吗？

是的，GX-A602具有高电平输入（螺丝端子），可直接接收汽车音响的扬声器输出信号。

在哪里可以找到备件？

请联系JBL客户服务或授权经销商。保险丝可在汽车电子商店购买。

用户手册 GX-A602 JBL

感謝您購買 JBL® GX 系列放大器。為了在您需要保固服務時我們可以提供更佳服務，請您保留原始銷售收據，以及在 www.jbl.com 線上註冊您的放大器。

包含的物品

(GX-A602 和 GX-A3001 各 1 束)

(GX-A6042束)

位置和裝載

雖然這些指示將解釋如何安裝 GX 系列放大器，但只是概括性解釋，並不是針對您的特定車輛提供的特定安裝方法。如果您沒有所需的工具或經驗，請勿嘗試自行安裝。而是請諮詢授權的 JBL 汽車音響經銷商，並要求他們提供專業的安裝服務。

安裝警告和提示

重要事項：開始安裝之前，請先中斷連接汽車的負極（-）電池端子。

安装位置

放大器需要空氣流通以防止過熱。請選擇一個氣流足夠的安裝位置，以讓放大器自行冷卻。

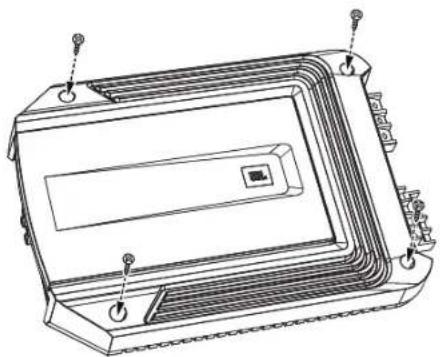

裝載放大器

附註：您可能發現，在將放大器永久裝載至車輛之前，先接好放大器的所有連接將更方便。

1. 如上所述，選擇一個適合的裝載位置。
2. 使用放大器作為範本，在裝載表面標示裝載孔的位置。
3. 在裝載表面鑽出導向孔。

電源和接地連接

重要事項：開始安裝之前，請先中斷連接汽車的負極(-)電池端子。

GX 系列放大器可以提供強勁的功率，但若要取得最佳效能，就需要可靠地連接至車輛的電氣系統，但會造成沉重的負載。請仔細遵循下列指示。

使用連接器

GX 系列放大器的電源和喇叭連接，都使用相同類型的螺絲端子。此類型的端子簡單易用，可輕鬆地連接大量電線。

若要使用連接器，請使用十字螺絲起子鬆開連接器的固定螺絲，插入裸線並旋緊固定螺絲，以將電線固定在連接器中，如下圖所示。

2）從放大器的 GND 端子直接連接至車輛底盤上的一個實心位置。

位置金屬表面的噴漆擦去。使用星形鎖定墊圈來固定電線連接。

電源 (12 V) 連接

2）直接连接

險絲座中。

1. 將此電線佈線至放大器的位置，並將其連接至

牆或其他金屬板時，請確保使用適當的墊圈。重要事項：如果無法為正極電線提供足夠的保護來防止潛在的損壞，可能會導致車輛著火。

1. 完成佈線和連接此電線後，在電池附近安裝的

保險絲）。

喇叭和输入连接

GX-A604 喇叭連接：4 聲道作業

最小喇叭阻抗：2 歐姆（每個聲道）

GX-A604 輸入連接：4 聲道作業

將來源裝置或處理器的左前、右前、左後和右後輸出連接至放大器的輸入，如下圖所示。

設定分頻控制鈕。
若要使用喇叭電平輸入，而不使用線路電平輸入，請參閱第12頁的使用喇叭電平輸入。

GX-A604 喇叭連接：3 聲道作業

最小喇叭阻抗：2 歐姆（左和右喇叭的每個聲道）；4 歐姆（重低音喇叭）

設定低音加強。）附註：您可以用串聯方式連接兩個2歐姆重低音喇叭，以滿足重低音聲道所需的4歐姆最低阻抗。

附註：使用「Y」形配接器，將來源裝置的重低音喇叭輸出連接至放大器的左後和右後輸入插孔。

設定分類控制鈕。

若要使用喇叭電平輸入，而不使用線路電平輸入，請參閱第12頁的使用喇叭電平輸入。

GX-A604 喇叭連接：2 聲道作業

最小喇叭阻抗：4 歐姆（每個聲道）

如下圖所示，連接左和右喇叭。

GX-A604 輸入連接：2 聲道作業

設定分類控制鈕。

若要使用喇叭電平輸入，而不使用線路電平輸入，請參閱第12頁的使用喇叭電平輸入。

使用喇叭電平輸入

如果您的來源裝置沒有線路電平輸出，您可以使用隨附的喇叭電平輸入線束，來將放大器連接至來源裝置的喇叭输

都遵循此佈線配置。

請遵循前面章節中的指示，用喇叭電平連接器取代線路電平連接器。

GX-A602 喇叭連接：2 聲道作業

最小喇叭阻抗：2 欧姆（每個聲道）

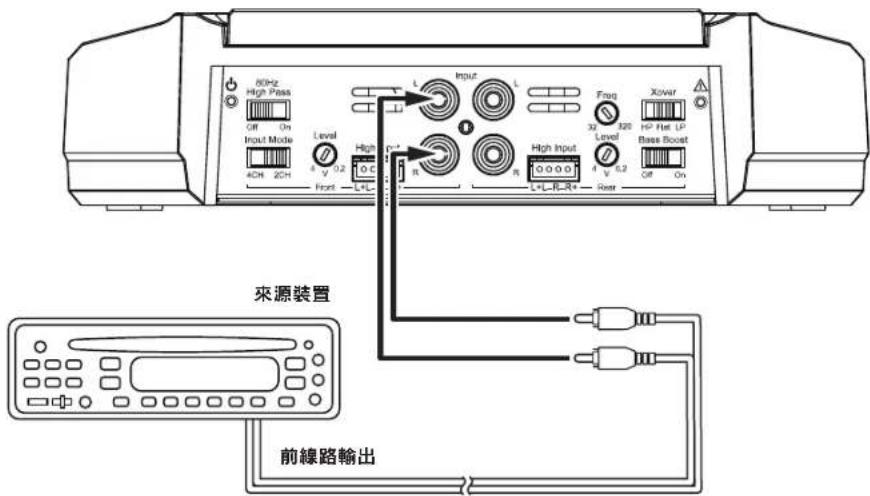

如下圖所示，連接來源裝置或處理器的線路輸出。

設定分類控制鈕。

若要使用喇叭電平輸入，而不使用線路電平輸入，請參閱第12頁的使用喇叭電平輸入。

GX-A602 喇叭連接：橋接作業

橋接作業為重低音喇叭提供了單一高功率聲道

最小喇叭阻抗：4 歐姆

GX-A602 輸入連接：橋接作業

將來源裝置或處理器的重低音喇叭線路輸出連接至放大器的左輸入，如下圖所示。

附註：使用「Y」形配接器，將來源裝置連接至放大器的左和右輸入插孔。

設定分類控制鈕。

若要使用喇叭電平輸入，而不使用線路電平輸入，請參閱第12頁的使用喇叭電平輸入。

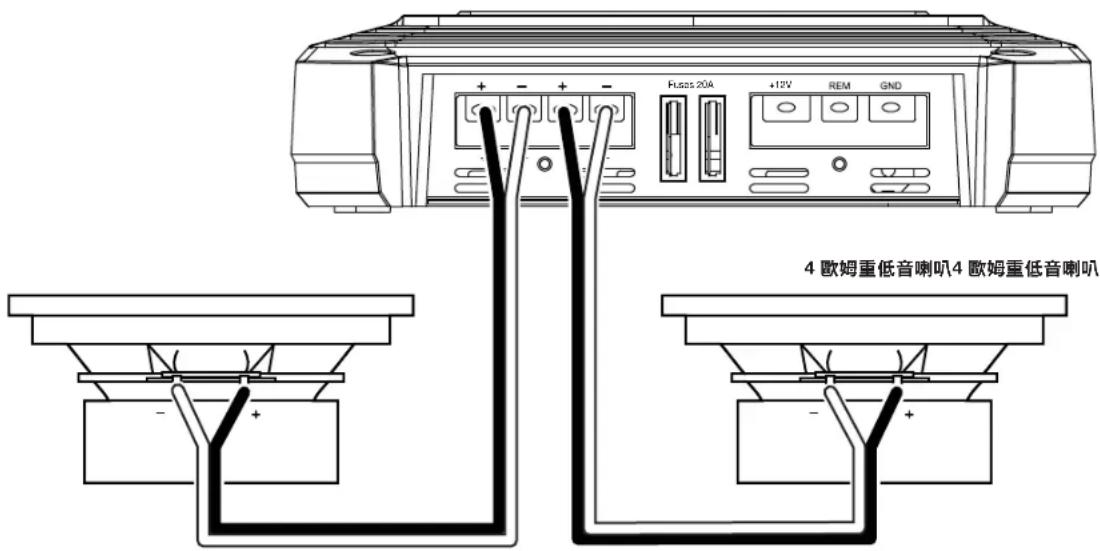

GX-A3001 喇叭連接

最小喇叭阻抗：2 歐姆（單一重低音喇叭）；4 歐姆（2 個重低音喇叭）

GX-A3001 輸入連接

使用「Y」形配接器，將來源裝置或處理器的重低音喇叭線路輸出連接至放大器的左和右輸入，如下圖所示。如果您的來源裝置沒有專用的重低音喇叭輸出，您可以將左後/右後輸出連接至放大器的左和右輸入。

設定分類控制鈕。

若要使用喇叭電平輸入，而不使用線路電平輸入，請參閱第12頁的使用喇叭電平輸入。

控制鈕、輸入連接和指示燈

(電平) 控制鈕

www.jbl.com

設定分頻控制鈕

GX-A604:4 聲道作業

並且您的系統中沒有使用重低音喇

则，

並且您的系統中沒有使用重低音喇叭，請

將後分頻濾波器切換開關設定為「FLAT」（平板，全音域）位置。

叭的低頻，其音呈開始降低的頻率將由後分頻切換開關決定。

在 4 聊道模式下執行放大器時，您應根據已連接至放大器聲道的喇叭大小設定後分類控制鈕，即喇叭越小，控制鈕設定越高，這樣才可保護喇叭不會損壞。初始設定分類頻率之後，收聽您熟悉的、低音強勁的音樂。如果喇叭聲音失真或音質減損，請將分類頻率控制鈕移至更高的設定，以消除失真/減損。右圖是針對不同的喇叭大小建議的分類濾波器頻率範圍。

GX-A604:3 聲道作業

量，從而大幅減少失真和防止喇叭損壞。

後分頻濾波器切換開關：將重低音喇叭或低音喇叭連接至後置聲道時，將後分

（低通）位置。這將限制傳送至低音喇叭或重低音喇叭的高頻能量總量，從而提高語音及其他中頻聲音的清晰度。

低通作業：重低音喇叭和低音喇叭

更低的頻率。使用系統收聽音樂一段時間之後，微調後分類控制鈕設定，使重低音喇叭至系統內其他喇叭的轉換變得順暢，同時又能避免出現「空洞」，也就是重低音喇叭與其他喇叭之間產生的聲音突然消失。右圖顯示了建議的後分類控制鈕頻率範圍。

GX-A604:2 聲道作業

並且您的系統中沒有使用重低音喇

则，

並且您的系統中沒有使用重低音喇叭，請

將後分頻濾波器切換開關設定為「FLAT」（平板，全音域）位置。

叭的低頻，其音量開始降低的頻率將由後分頻切換開關決定。

在 4 聲道模式下執行放大器時，您應根據已連接至放大器聲道的喇叭大小設定後分類控制鈕，即喇叭越小，控制鈕設定越高，這樣才可保護喇叭不會損壞。初始設定分頻頻率之後，收聽您熟悉的、低音強勁的音樂。如果喇叭聲音失真或音質減損，請將分類頻率控制鈕移至更高的設定，以消除失真/減損。右圖是針對不同的喇叭大小建議的分頻濾波器頻率範圍。

www.jbl.com

GX-A602:2 聲道作業

分頻濾波器切換開關：

量，從而大幅減少失真和防止喇叭損壞。

關設定為「FLAT」（平板，全音域）位置。

並且您的系統中沒有使用重低音喇叭，請將分頻濾波器切換開

的高頻能量總量，從而提高語音及其他中頻聲音的清晰度。

GX-A602：橋接作業

喇叭的高頻能量的總量。

GX-A3001

分頻控制鈕：分頻控制鈕將限制傳送至低音喇叭或重低音喇叭的高頻能量的總量。用於重低音喇叭的分頻控制鈕設定將取決於您系統的重低音喇叭的類型和位置。先將分頻控制鈕設定為比您用於系統內其他喇叭的高通分頻設定更低的頻率。使用系統收聽音樂一段時間之後，微調分頻控制鈕設定，使重低音喇叭至系統內其他喇叭的轉換變得順暢，同時又能避免出現「空洞」，也就是重低音喇叭與其他喇叭之間產生的聲音突然消失。右圖顯示了建議的分頻控制鈕頻率範圍。

重低音喇叭和低音喇叭

設定輸入電平

1. 按逆時針方向，將所有放大器上的所有 Level（電平）控制鈕轉至盡頭。
2. 播放來源裝置上的一些充滿動感的音樂，並將其音量上調至 3/4 音量。
3. 按順時針方向，慢慢地轉動前置聲道放大器上的 Level（電平）控制鈕，直到音樂聲音開始失真。
4. 按逆時針方向，稍微轉動 Level（電平）控制鈕，直到音樂聲音不再失真。

設定低音加強

放大器的後置聲道）。請根據個人喜好設定此切換開調，但是，如果使用此切換開關會導致聲音失真或減弱重低音喇叭的表現，我們建議將它設定為換開關與全音域喇叭搭配使用可能會損壞喇叭。

放大器作為重低音喇叭的源時，才能使用 Bass Boost（低音加強）切換開關。將 Bass Boost（低音加強）切換開關與全音域喇叭搭配使用可能會損壞喇叭。

過高，因為這可能會導致聲音失真或減弱重低音喇叭表現。

電源和保護 LED

電源LED

保護 LED

在正常作業期間，放大器的保護 LED 應保持熄滅。如果放大器沒有發出聲音，並且保護 LED 紅色亮起，請參閱第 24 頁的疑難拼解。

疑難排解

如果放大器的執行與您設想不同，在致電經銷商或聯絡 JBL 客戶服務之前，請查看本章節，看看其中是否涵蓋您遇到的問題。

問題 原因和解決方案

之外，請先更正此狀況，然後再嘗試使用放大器。

，請等到放大器冷卻，然後再次嘗試使用。

• 如果放大器開啟（電源 LED 橙色亮起），表示多條喇叭電線發生短路。更正所有短路，然後將喇叭重新連接至放大器。
• 如果放大器未開啟（保護 LED 仍然紅色亮起且電源 LED 熄滅），請聯絡授權的 JBL 經銷商以取得協助。

問題 原因和解決方案

聲音太小，即使車輛音訊系統的來源裝置音量調到最大聲

請參閱第 22 頁的設定輸入電平。

oost（低音加強）控制鈕，然後逐漸調

高，直到失真重新出現。稍微調低 Bass Boost（低音加強）控制鈕設定，以消除失真並保留此設定。

規格

GX-A604 GX-A602 GX-A3001

2 歐姆)

橋接功率輸出

尺寸（高

GX-A604/GX-A602/GX-A3001

JBL

by HARMAN
