Produkttype	2-kanals forstærker til bilradio
Mærke	JBL
Model	GX-A602
Antal kanaler	2
Maksimal effekt	600 W
RMS-effekt pr. kanal (4 Ω)	60 W
RMS-effekt pr. kanal (2 Ω)	90 W
Belastningsimpedans	2 - 8 Ω
Frekvensrespons	20 Hz - 20 kHz
Signal/støj-forhold	> 100 dB
Total harmonisk distortion	< 0.1 %
Strømforsyning	12 V (køretøj)
Mål (L x B x H)	275 x 185 x 52 mm
Vægt	1.8 kg
Vigtigste funktioner	Lydforstærkning, højpas-/lavpasfiltre, højniveauindgange
Vedligeholdelse og rengøring	Tør med en tør, blød klud. Brug ikke kemikalier.
Sikkerhed	Brug kun med et 12 V-system. Udsæt ikke for fugt.
Reservedele og reparationsmuligheder	Kontakt et autoriseret JBL-servicecenter for reparation.
Generelle oplysninger	Producentgaranti: 2 år. Fremstillet i Kina.

Ofte stillede spørgsmål - GX-A602 JBL

Hvordan installerer jeg JBL GX-A602 forstærkeren i min bil?

Installationen kræver tilslutning af strømforsyning (12V), jord, indgangssignal og højttalere. Det anbefales at følge ledningsdiagrammet i vejledningen og bruge kabler med passende tværsnit (mindst 8 AWG til strømmen).

Hvad er forstærkerens reelle effekt?

GX-A602 leverer 60 W RMS pr. kanal ved 4 ohm og 90 W RMS ved 2 ohm. Den maksimale effekt på 600 W er en spidseffekt.

Kan jeg tilslutte 8 ohm højttalere?

Ja, forstærkeren understøtter impedanser fra 2 til 8 ohm. En belastning på 8 ohm giver lavere effekt (ca. 30 W RMS).

Hvordan indstiller jeg højpas- og lavpasfiltrene?

Brug kontakter og potentiometre på forstærkeren til at vælge filtertype (HPF/LPF/Full) og delefrekvens (50 til 500 Hz). Tilpas efter dine højttalere.

Min forstærker tænder ikke. Hvad gør jeg?

Kontroller strømtilslutningen (12V og jord), den eksterne sikring (30A anbefales) og fjernstyringssignalet (REM). Sørg for, at REM-ledningen er tilsluttet antenneudgangen eller et 12V-signal fra bilradioen.

Kan jeg bruge denne forstærker med et 24V batteri?

Nej, forstærkeren er kun designet til 12V spænding. Højere spænding vil beskadige enheden.

Hvordan rengør jeg forstærkeren?

Afbryd strømmen og tør kabinettet med en tør, fnugfri klud. Brug ikke opløsningsmidler eller vand.

Lyden er forvrænget. Hvad skal jeg kontrollere?

Sørg for, at gain er indstillet korrekt (ikke for højt), at højttalerne ikke er beskadigede, og at den samlede impedans er inden for det tilladte område (2-8 ohm).

Er denne forstærker kompatibel med en bilradioens højttalerudgang?

Ja, GX-A602 har højniveauindgange (skrueforbindelser), der direkte accepterer signalet fra bilradioens højttalerudgange.

Hvor finder jeg reservedele?

Kontakt JBL kundeservice eller en autoriseret forhandler. Sikringer fås i bil-elektronik butikker.

BRUGSANVISNING GX-A602 JBL

TAK for dit køb af en JBL ^®

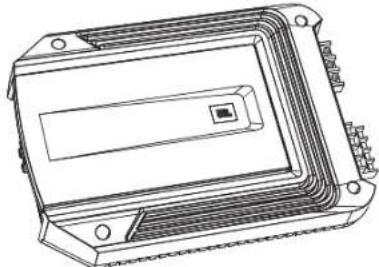

MEDF∅LGENDE DELE

Forstærker i GX-serien (x 1)

Ledningsnetværk til

højttalerniveauinput

Selvom disse instruktioner overordnet forklarer, hvordan du installerer forstærkere i GX-serien, indeholder de ikke instruktioner vedr. specifikke

ADVARSLER OG TIPS VEDR. INSTALLATION

eller ledningsnet, og at kablingen ikke forstyrer sikker betjening af køretøjet.

amperetal som originalen.

PLACERING AF INSTALLATION

MONTERING AF FORSTÆRKEREN

plademetal. Sørg for, at forstærkeren er sikkert monteret.

STRÖM- OG STELTILSLUTNINGER

BRUG AF STIK

Forstærkere i GX-serien anvender den samme type skrueterminaler til strøm- og højttalertilslutning. Denne type terminal er nem at bruge og muliggør nem tilslutning til ledninger af større dimensioner.

Benyt en stjerneskruetrækker til at løsne terminalens stikskrue, indsæt den den blottede ledning, og tilstram skruen for at sikre kablet i stikket som

STELFORBINDELSE (GND)

^2) fra forstærkerens GND-terminal direkte til et fast

metaloverfladen ved tilslutningspunktet for til at sikre kabeltilslutningen.

STRÖMTILSLUTNING (12 V)

2) direkte

sikring i holderen.

1. Led dette kabel hen til forstærkeren, og slut Sørg for at bruge passende beskyttelsesringe, eller andet plademetal.

af det positive kabel fra potentielle skader kan resultere i brand i køretøjet.

montere en passende sikring i den holder, du har monteret i nærheden af batteriet.

H∅JTTALER OG INDGANGSTILSLUTNINGER

højttaleren.

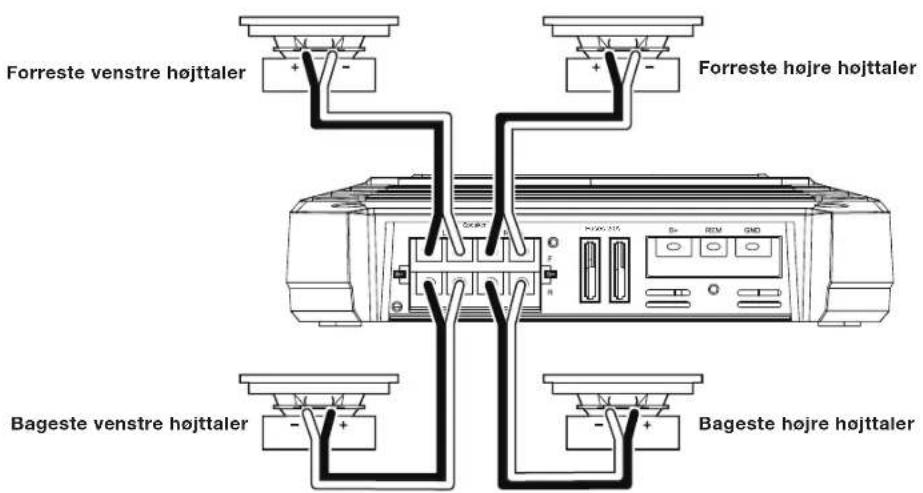

GX-A604-H∅JTTALERTILSLUTNINGER: 4-KANALSDRIFT

Min. højttalerimpedans: 2 ohm (hver)

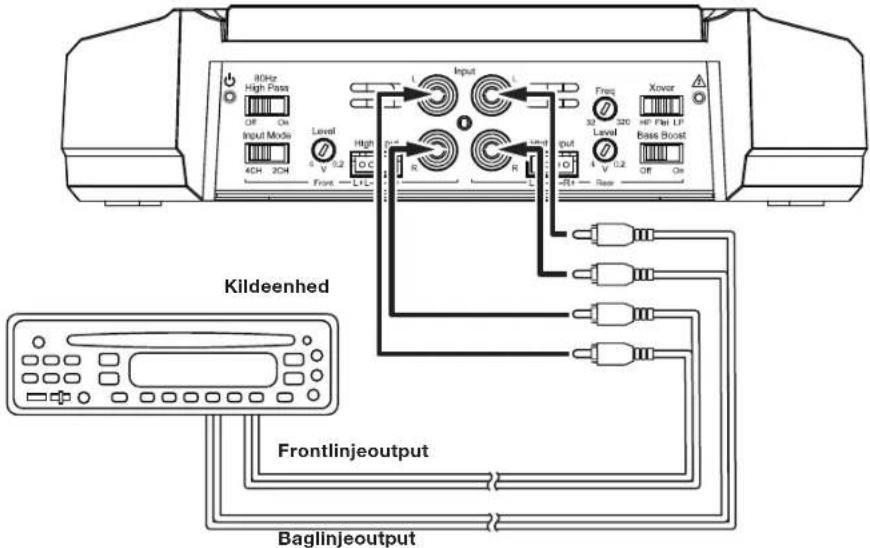

GX-A604-INDGANGSTILSLUTNINGER: 4-KANALSDRIFT

Slut din kildeenhed eller processors forreste og bageste venstre- og højreudgangen til forstærkerens indgange som vist i illustrationen.

GX-A604-H∅JTTALERTILSLUTNINGER: 3-KANALSDRIFT

Min. højttalerimpedans: 2 pr. stk. (venstre- og højre højttalere), 4 ohm (subwoofer)

subwooferkanalen.

GX-A604-INDGANGSTILSLUTNINGER: 3-KANALSDRIFT

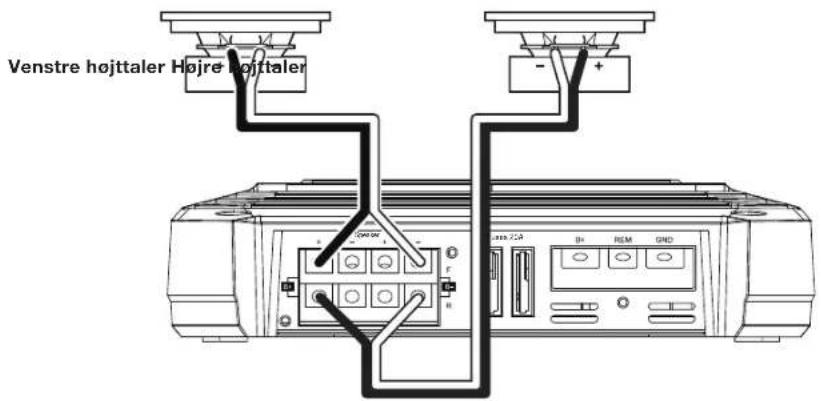

GX-A604-H∅JTTALERTILSLUTNINGER: 2-KANALSDRIFT

Min. højttalerimpedans: 4 ohm (hver)

Tilslut venstre og højre højttaler som vist i illustrationen nedenfor.

GX-A604-INDGANGSTILSLUTNINGER: 2-KANALSDRIFT

Tilslut kildeenhedens eller processorens linjeudgange som vist i illustrationen nedenfor. Brug kun venstre og højre indgangstilslutninger, og kontroller,

BRUG AF H∅JTTALERNIVEAUINDGANGENE

kablingskonfiguration.

Følg instruktionerne i det forrige afsnit vedr. erstatning af højttalerniveaustik med linjeniveaustik.

GX-A602-H∅JTTALERTILSLUTNINGER, 2-KANALSDRIFT

Min. højttalerimpedans: 2 ohm (hver)

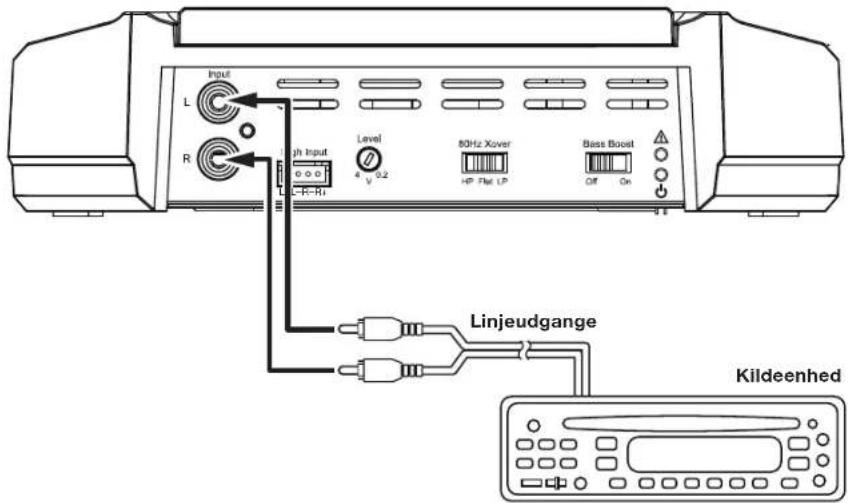

GX-A602-INDGANGSTILSLUTNINGER: 2-KANALSDRIFT

Tilslut kildeenhedens eller processorens linjeudgange som vist i illustrationen nedenfor.

GX-A602-H∅JTTALERTILSLUTNINGER: DRIFT MED BROKOBLING

Drift med brokobling leverer én enkelt kanal med høj effekt til en subwoofer

Min. højttalerimpedans: 4 ohm

GX-A602-INDGANGSTILSLUTNINGER: DRIFT MED BROKOBLING

Slut din kildeenhed eller processors subwooferudgang til forstærkerens venstre indgang som vist i illustrationen nedenfor.

GX-A3001-H∅JTTALERTILSLUTNINGER

Min. højttalerimpedans: 2 ohm (enkelt subwoofer), 4 ohm (2 subwoofere)

GX-A3001-INDGANGSTILSLUTNING

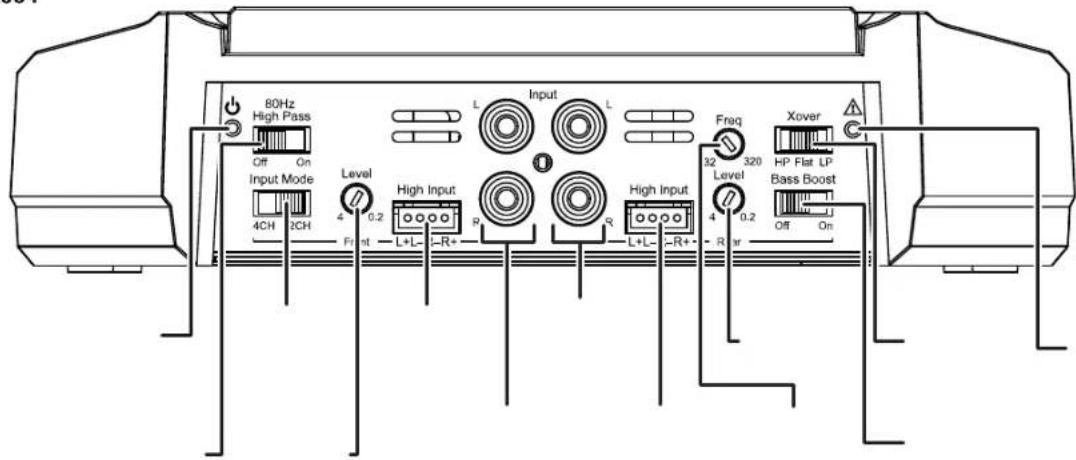

KONTROLLER, INDGANGSSTIK OG INDIKATORER

GX-A604

hvor de lave frekvenser, som sendes til højttaleme, begynder at blive reduceret i lydstyrke.

bagcrossoverkontrollen i overensstemmelse med størrelsen af de højttalere, der er sluttet forstærkerkanalerne – jo mindre højttalerne er,

højttalerne lyder forvrænge eller overbelastede, skal du flytte crossoverkontrollen til en højere indstilling for at eliminere forvrængning/overbelastning.

GX-A604: 3-KANALSDRIFT

begrænser omfanget af lavfrekvent energi, der sendes til højttalerne, hvilket markant reducerer forvrængning

energi, der sendes til wooferen eller subwooferen, hvilket forbedrer klarheden af stemmer og andre lyde i mellemtonelejet.

Dansk

Bagcrossoverkontrol: Indstillingen til den bageste crossoverkontrol, som du benytter til subwoofer, afhænger af typen og placeringen af dit

GX-A604: 2-KANALSDRIFT

hvor de lave frekvenser, som sendes til højttalerne, begynder at blive reduceret i lydstyrke.

bagcrossoverkontrollen i overensstemmelse med størrelsen af de højttalere, der er sluttet forstærkerkanalerne – jo mindre højttalerne

beskytte højttalerne imod skader. Efter indledende indstilling af

du flytte crossoverkontrollen til en højere indstilling for at eliminere forvrængning/overbelastning. Illustrationen i højre side viser det anbefalede

www.jbl.com

GX-A602: 2-KANALSDRIFT

Kontakt til crossoverfilter:

Dette begrænser omfanget af højfrekvent energi, der sendes til wooferne/subwooferne, hvilket forbedrer klarheden af stemmer og andre lyde i mellemtonelejet.

GX-A602: BROKOBLINGSDRIFT

GX-A3001

Indstillingen til crossoverkontrol, som du benytter til subwoofer, afhænger af typen og placeringen af dit systems subwoofer. Begynd med at indstille crossoverkontrollens til en frekvens, der ligger noget under den indstilling for highpass-crossover,

INDSTIL INDGANGSNIVEAU

1. Drej niveaukontrollen let mod uret, indtil musikken ikke længere lyder forvrænget.

INDSTIL BASBOOST

basboostkontakten, hvis du har konfigureret de bageste kanaler til at drive en subwoofer. Brug af basboostkontakten sammen med fullrange-højttalere kan beskadige højttalerne.

Brug af basboostkontakten sammen med fullrange-højttalere kan beskadige højttalerne.

STRÖM- OG BESKYTTELSESINDIKATORER

STR∅M TIL LED

BESKYTTELSESINDIKATOR

PROBLEML∅SNING

kundeservice.

PROBLEM ÅRSAGER OG L∅SNINGER

Ingen lyd (forstærkerens strømindikator er slukket)

udskiftes med en identisk sikring.

Ingen lyd (forstærkerens strømindikator lyser orange)

Ingen lyd (forstærkerens beskyttelsesindikator lyser rødt)

benytte forstærkeren.

benytte den igen.

eller flere af højttalerkablerne. Fjern alle kortslutninger, før du slutter højttalerne til forstærkeren igen.

PROBLEM ÅRSAGER OG L∅SNINGER

Der kommer kun lyd fra nogle af de højttalere, der er sluttet til forstærkeren

midterste positioner (centrum).

billydsystemets kildeenhed er skruet helt op

Lyden fra for-/baghøjttalere er forvrænget

ned og derefter gradvist forøge den, indtil forvrængningen begynder at returnere. Reducer basboostkontrollen en smule for at elmininere forvrængningen, og lad den blive der.

SPECIFICATIONER

GX-A604 GX-A602 GX-A3001
harmonisk forvrængning,begge kanaler, 2 ohm)	harmonisk forvrængning, 2 ohm)
Brokoblet effektoutput
forvrængning)
Samlet harmonisk forvrængning ogstøj ved nomineret effekt
Følsomhed for maks.indgangsspænding
